UART 串行异步通信

uart通信原理与程序UART（通用异步收发传输器）是一种串行通信协议，用于在电子设备之间传输数据。

它广泛应用于各种通信设备和嵌入式系统中，是实现设备间通信的一种基本方式。

本文将详细介绍UART的工作原理和编写UART通信程序的步骤。

一、UART的工作原理UART通信是一种简单的、异步的、串行通信方式。

它使用一个数据线（TXD）和一个时钟线（CLK）实现数据的收发。

UART通信的工作原理如下：1.数据传输格式：UART通信使用帧来表示一个完整的数据包，每个帧由起始位、数据位、校验位和停止位组成。

起始位是一个低电平信号，用来告诉接收方接下来的数据的开始。

数据位是实际要传输的数据，可以是一个字节或多个字节。

校验位用于检查数据的准确性，常用的校验方式有奇偶校验和循环冗余校验（CRC）。

停止位是一个高电平信号，用来表示数据的结束。

2.波特率：3.串行传输：UART通信使用串行传输方式，即每个bit按顺序依次传输。

发送方将数据一位一位地发送到TXD线上，接收方通过CLK线来同步数据的传输。

发送方和接收方都在预定的时钟频率下将数据从一个电平变为另一个电平，以便接收方正确地接收数据。

4.启动和停止：UART通信在数据的开始和结束位置需要一些额外的控制位来标识。

当数据传输开始时，发送方发送一个起始位（低电平），接收方通过检测起始位来确定数据传输的开始。

当数据传输完毕时，发送方发送一个或多个停止位（高电平）来表示数据的结束。

5.同步与异步：UART通信是一种异步通信方式，即发送方和接收方的时钟不同步。

发送方和接收方使用各自的时钟来同步数据的传输，接收方通过检测起始位和停止位来确定数据的开始和结束位置。

二、编写UART通信程序的步骤下面是编写UART通信程序的一般步骤：1.设置波特率：首先，需要设置UART的波特率，确保发送方和接收方使用相同的波特率。

波特率的设置通常是通过设置寄存器完成的，具体的方法可以参考芯片的数据手册。

UART串口通信协议1. 引言串行通信是在计算机和外设之间传输数据的一种常见方式，而UART（通用异步收发传输器）是其中一种广泛使用的串口通信协议。

UART串口通信协议在各种领域中被广泛应用，例如嵌入式系统、通信设备等。

本文将介绍UART串口通信协议的基本原理、数据格式和常见应用场景。

2. 基本原理UART串口通信协议采用异步通信方式，通过单个数据线进行数据传输。

通信的两个设备之间共享一个时钟信号，其中一个设备充当发送器（Transmitter），另一个设备充当接收器（Receiver）。

发送器将数据按照一定规则发送到数据线上，接收器则根据相同的规则从数据线上接收数据。

UART串口通信协议的基本原理可以概括为以下几个步骤：1.确定波特率（Baud Rate）：波特率是指单位时间内传输的位数，常见的波特率有9600、115200等。

发送器和接收器必须使用相同的波特率才能正常通信。

2.确定数据位数（Data Bits）：数据位数指的是每个数据包中实际传输的位数，通常为5、6、7或8位。

3.确定奇偶校验位（Parity Bit）：奇偶校验位用于检测数据传输过程中是否发生错误。

奇偶校验可以分为奇校验和偶校验两种方式，发送器和接收器必须使用相同的奇偶校验方式。

4.确定停止位（Stop Bits）：停止位用于标识每个数据包的结束，通常为1或2位。

3. 数据格式UART串口通信协议中的数据包由起始位、数据位、奇偶校验位和停止位组成。

其中，起始位和停止位的逻辑电平分别为高和低，用于标识每个数据包的开始和结束。

数据位包含了实际要传输的数据，奇偶校验位用于检测数据的正确性。

下面是UART串口通信协议中常用的数据格式示例：起始位数据位奇偶校验位停止位0 8位 None 1位在以上示例中，数据位为8位，没有奇偶校验位，停止位为1位。

这种数据格式在许多UART串口通信应用中被广泛使用。

4. 应用场景UART串口通信协议在许多领域中得到了广泛应用，以下是一些常见的应用场景：4.1 嵌入式系统在嵌入式系统中，UART串口通信协议用于与外部设备进行通信。

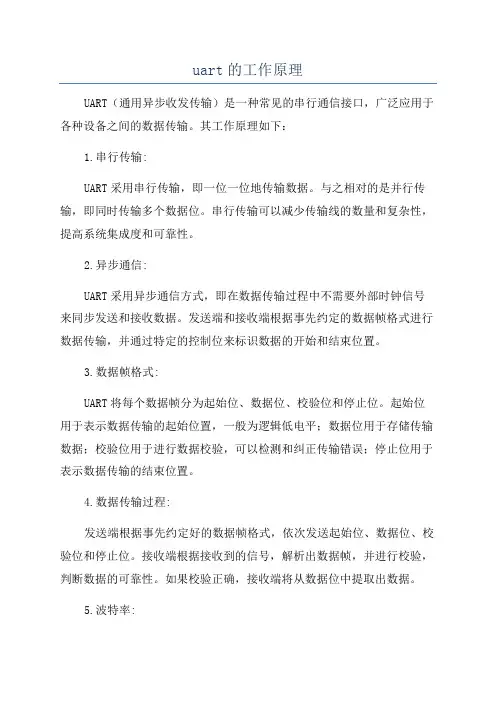

uart的工作原理UART（通用异步收发传输）是一种常见的串行通信接口，广泛应用于各种设备之间的数据传输。

其工作原理如下：1.串行传输:UART采用串行传输，即一位一位地传输数据。

与之相对的是并行传输，即同时传输多个数据位。

串行传输可以减少传输线的数量和复杂性，提高系统集成度和可靠性。

2.异步通信:UART采用异步通信方式，即在数据传输过程中不需要外部时钟信号来同步发送和接收数据。

发送端和接收端根据事先约定的数据帧格式进行数据传输，并通过特定的控制位来标识数据的开始和结束位置。

3.数据帧格式:UART将每个数据帧分为起始位、数据位、校验位和停止位。

起始位用于表示数据传输的起始位置，一般为逻辑低电平；数据位用于存储传输数据；校验位用于进行数据校验，可以检测和纠正传输错误；停止位用于表示数据传输的结束位置。

4.数据传输过程:发送端根据事先约定好的数据帧格式，依次发送起始位、数据位、校验位和停止位。

接收端根据接收到的信号，解析出数据帧，并进行校验，判断数据的可靠性。

如果校验正确，接收端将从数据位中提取出数据。

5.波特率:6.数据缓冲:UART通过数据缓冲来存储待发送和已接收的数据。

发送端通过将数据写入发送缓冲区，由硬件自动进行数据发送；接收端则通过读取接收缓冲区，获取已接收的数据。

7.错误处理:UART在数据传输过程中，会遇到各种错误，如传输错误、校验错误等。

对于传输错误，UART通常会进行重试或重传；对于校验错误，UART 可以通过重新计算校验位或直接丢弃错误数据。

8.应用范围:UART广泛应用于各种设备之间的数据传输，如计算机与外部设备的串行通信、嵌入式系统与传感器的数据采集、工控设备与PLC的通信等。

总结：UART是一种常见的串行通信接口，通过串行传输和异步通信方式，实现设备之间的数据传输。

它采用数据帧格式、波特率、数据缓冲等机制来实现数据的可靠传输。

在应用方面，UART广泛应用于各种设备之间的数据传输，是一个重要的通信接口。

uart实验报告
《UART实验报告》
实验目的：通过实验学习串行通信的基本原理，掌握UART通信协议的工作原理和使用方法。

实验设备：单片机开发板、串口调试助手、电脑。

实验原理：UART（Universal Asynchronous Receiver/Transmitter）是一种通用的异步串行通信协议，用于在计算机和外部设备之间进行数据传输。

UART通信协议包括数据位、停止位、奇偶校验位等参数，通过这些参数的设置可以实现不同的通信速率和数据传输方式。

实验步骤：
1. 连接单片机开发板和电脑，打开串口调试助手。

2. 在单片机开发板上编写UART通信程序，设置通信参数。

3. 将单片机开发板通过串口连接到电脑，打开串口调试助手。

4. 在串口调试助手上发送数据，观察单片机开发板接收到的数据。

5. 在单片机开发板上发送数据，观察串口调试助手接收到的数据。

实验结果：
经过实验，我们成功地实现了通过UART通信协议在单片机开发板和电脑之间进行数据传输。

在串口调试助手上发送的数据能够被单片机开发板正确接收，并且在单片机开发板上发送的数据也能够被串口调试助手正确接收。

通过调整通信参数，我们还验证了不同通信速率和数据传输方式对通信效果的影响。

实验总结：
通过本次实验，我们深入了解了UART通信协议的工作原理和使用方法，掌握
了串行通信的基本原理。

在今后的学习和工作中，我们将能够更加熟练地应用UART通信协议进行数据传输，为实际工程应用打下了坚实的基础。

uart通信的详细讲解UART（Universal Asynchronous Receiver/Transmitter）是一种常见的串行通信协议，常用于将数据传输至微控制器、传感器、无线模块等外部设备。

它是一种异步通信方式，意味着数据是以字节为单位发送和接收的，并且在数据发送和接收之间没有时钟信号进行同步。

下面将详细介绍UART通信的原理和工作流程。

UART通信基于一对输入输出引脚，其中TX（发送）和RX（接收）引脚分别用于数据的发送和接收。

通过这对引脚，数据可以以位的形式在串行总线上传输。

TX引脚用于将数据发送给接收方，RX引脚用于接收从发送方发送的数据。

在UART通信中，发送方和接收方之间需要事先约定好一些通信参数，包括波特率（通信速率），数据位宽，校验位和停止位。

通信起始阶段，发送方将要发送的数据从最高有效位（MSB）开始依次发送到TX引脚上。

UART通信是异步的，没有外部时钟信号作为同步信号，因此发送方和接收方之间需要通过提前约定的波特率来进行同步。

波特率表示每秒传输的位数，通常以波特（baud）为单位进行衡量。

在发送数据前，发送方需要先发送一个起始位（通常为逻辑低电平）来通知接收方数据的到来。

然后连续发送数据的位数。

发送方还可以选择在数据位之后发送一位校验位来增强数据的可靠性。

最后，发送方发送一个或多个停止位（通常为逻辑高电平）来标志数据的结束。

接收方在接收数据时，根据约定好的波特率等参数从RX引脚接收数据。

接收方在接收到起始位时开始接收数据，并按照波特率计时以正确的速率接收数据位。

在接收数据后，接收方还可以验证校验位的正确性。

如果校验位不匹配，接收方可以丢弃接收到的数据或者发生错误的数据信号。

最后，接收方等待一个或多个停止位来表示数据的结束。

UART通信的数据传输速率受到波特率的限制，快速的数据通信需要更高的波特率。

波特率的选择要根据通信双方的要求和硬件性能来确定。

总之，UART通信是一种简单、低成本的串行通信方式，用于将数据以位的形式在发送方和接收方之间传输。

UARTIICSPI通信协议UART（Universal Asynchronous Receiver Transmitter）是一种异步串行通信协议，它使用简单的电气和物理接口。

UART通信是双向的，即可以同时发送和接收数据。

在UART通信中，发送和接收数据的设备之间没有共享的时钟信号，所以数据传输的速率由设备的时钟精度和波特率决定。

UART通信只使用两根线来传输数据，分别是数据线（TX、RX）和地线。

UART通信广泛应用于各种串口设备，如计算机、微控制器、传感器等。

UART通信的简洁性和广泛适用性是它最大的优点，但它也有一些缺点，比如传输速率相对较低。

I2C（Inter-Integrated Circuit）是一种串行通信协议，用于连接微控制器和外围设备。

I2C通信是双向的，可以同时发送和接收数据。

在I2C通信中，数据传输通过两根线来完成，分别是串行数据线（SDA）和串行时钟线（SCL）。

I2C通信需要主设备和从设备之间的时钟同步，因此从设备无需使用独立的时钟源。

I2C通信具有多主机和多从机的能力，可以连接多个设备。

I2C通信广泛应用于各种外围设备，如传感器、存储器、显示屏等。

I2C通信的主要优点是使用的线数较少，可以连接多个设备，但传输速率较慢。

SPI（Serial Peripheral Interface）是一种串行通信协议，用于连接微控制器和外围设备。

SPI通信是全双工的，可以同时发送和接收数据。

在SPI通信中，数据传输通过四根线来完成，分别是主设备输出线（MOSI）、主设备输入线（MISO）、串行时钟线（SCK）和片选线（CS）。

SPI通信中的主设备通过片选线来选择从设备。

SPI通信可以实现高速数据传输，适用于要求实时性的应用。

SPI通信广泛应用于各种存储设备、显示器件和传感器等。

SPI通信的主要优点是传输速率较快，但需要的线数较多。

总的来说，UART、I2C和SPI是三种常用的串行通信协议，各自具有不同的特点和优缺点。

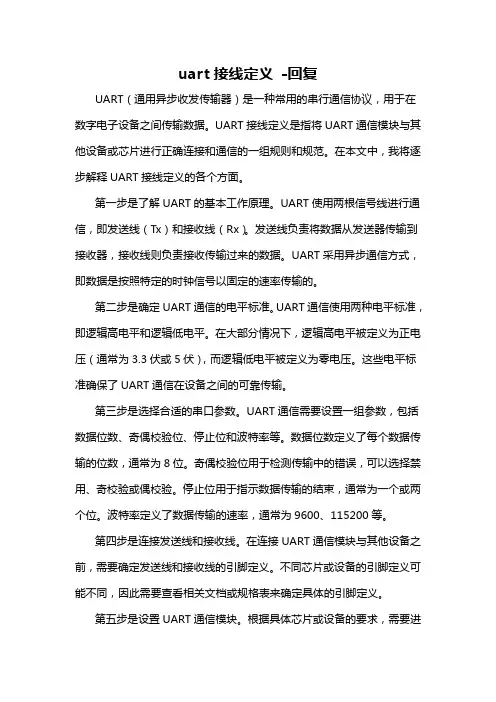

uart接线定义-回复UART（通用异步收发传输器）是一种常用的串行通信协议，用于在数字电子设备之间传输数据。

UART接线定义是指将UART通信模块与其他设备或芯片进行正确连接和通信的一组规则和规范。

在本文中，我将逐步解释UART接线定义的各个方面。

第一步是了解UART的基本工作原理。

UART使用两根信号线进行通信，即发送线（Tx）和接收线（Rx）。

发送线负责将数据从发送器传输到接收器，接收线则负责接收传输过来的数据。

UART采用异步通信方式，即数据是按照特定的时钟信号以固定的速率传输的。

第二步是确定UART通信的电平标准。

UART通信使用两种电平标准，即逻辑高电平和逻辑低电平。

在大部分情况下，逻辑高电平被定义为正电压（通常为3.3伏或5伏），而逻辑低电平被定义为零电压。

这些电平标准确保了UART通信在设备之间的可靠传输。

第三步是选择合适的串口参数。

UART通信需要设置一组参数，包括数据位数、奇偶校验位、停止位和波特率等。

数据位数定义了每个数据传输的位数，通常为8位。

奇偶校验位用于检测传输中的错误，可以选择禁用、奇校验或偶校验。

停止位用于指示数据传输的结束，通常为一个或两个位。

波特率定义了数据传输的速率，通常为9600、115200等。

第四步是连接发送线和接收线。

在连接UART通信模块与其他设备之前，需要确定发送线和接收线的引脚定义。

不同芯片或设备的引脚定义可能不同，因此需要查看相关文档或规格表来确定具体的引脚定义。

第五步是设置UART通信模块。

根据具体芯片或设备的要求，需要进行适当的设置来配置UART通信模块。

这包括设置波特率、数据位数、奇偶校验位和停止位等参数，以确保通信模块与其他设备的参数匹配。

第六步是进行测试和调试。

在完成UART接线定义后，需要进行测试和调试以确保通信正常工作。

可以通过发送和接收一些测试数据来验证UART通信模块与其他设备之间的连接是否正确。

总结起来，UART接线定义是一系列指导原则，用于正确连接和通信UART通信模块与其他设备或芯片。

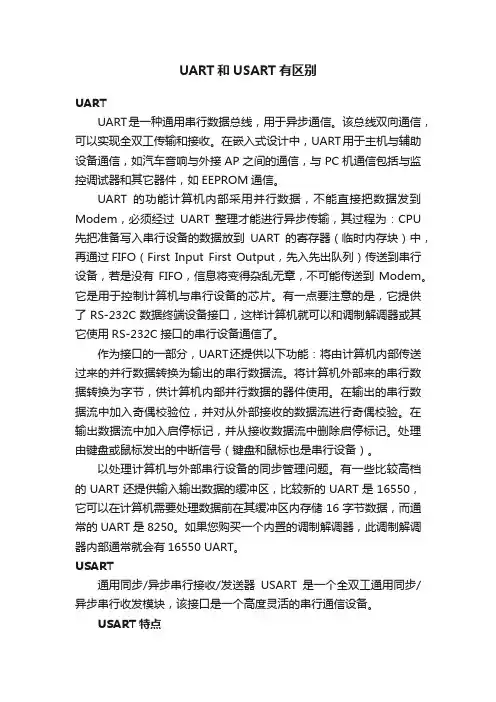

UART和USART有区别UARTUART是一种通用串行数据总线，用于异步通信。

该总线双向通信，可以实现全双工传输和接收。

在嵌入式设计中，UART用于主机与辅助设备通信，如汽车音响与外接AP之间的通信，与PC机通信包括与监控调试器和其它器件，如EEPROM通信。

UART的功能计算机内部采用并行数据，不能直接把数据发到Modem，必须经过UART整理才能进行异步传输，其过程为：CPU 先把准备写入串行设备的数据放到UART的寄存器（临时内存块）中，再通过FIFO（First Input First Output，先入先出队列）传送到串行设备，若是没有FIFO，信息将变得杂乱无章，不可能传送到Modem。

它是用于控制计算机与串行设备的芯片。

有一点要注意的是，它提供了RS-232C数据终端设备接口，这样计算机就可以和调制解调器或其它使用RS-232C接口的串行设备通信了。

作为接口的一部分，UART还提供以下功能：将由计算机内部传送过来的并行数据转换为输出的串行数据流。

将计算机外部来的串行数据转换为字节，供计算机内部并行数据的器件使用。

在输出的串行数据流中加入奇偶校验位，并对从外部接收的数据流进行奇偶校验。

在输出数据流中加入启停标记，并从接收数据流中删除启停标记。

处理由键盘或鼠标发出的中断信号（键盘和鼠标也是串行设备）。

以处理计算机与外部串行设备的同步管理问题。

有一些比较高档的UART还提供输入输出数据的缓冲区，比较新的UART是16550，它可以在计算机需要处理数据前在其缓冲区内存储16字节数据，而通常的UART是8250。

如果您购买一个内置的调制解调器，此调制解调器内部通常就会有16550 UART。

USART通用同步/异步串行接收/发送器USART是一个全双工通用同步/异步串行收发模块，该接口是一个高度灵活的串行通信设备。

USART特点1. 全双工操作（相互独立的接收数据和发送数据）；2. 同步操作时，可主机时钟同步，也可从机时钟同步；3. 独立的高精度波特率发生器，不占用定时/计数器；4. 支持5、6、7、8和9位数据位，1或2位停止位的串行数据桢结构；5. 由硬件支持的奇偶校验位发生和检验；6. 数据溢出检测；7. 帧错误检测；8. 包括错误起始位的检测噪声滤波器和数字低通滤波器；9. 三个完全独立的中断，TX发送完成、TX发送数据寄存器空、RX接收完成；10.支持多机通信模式；11.支持倍速异步通信模式。

usart和uart区别USART和UART是用于串行通信的两种常见协议，它们在电子通信领域中使用非常广泛。

尽管USART和UART经常被混淆使用，但实际上它们在某些方面有一些明显的区别。

在本篇文章中，我们将详细介绍USART和UART的区别以及它们各自的特点。

首先，让我们来了解一下UART。

UART是英文Universal Asynchronous Receiver Transmitter的缩写，意为通用异步收发器。

它是用于串行通信的一种基本协议。

UART使用引脚信号来发送和接收数据，它以异步的方式工作，这意味着没有时钟信号同步数据传输。

UART通常用于简单的短距离通信，例如在微控制器和外部设备之间进行通信。

相比之下，USART是英文Universal Synchronous Asynchronous Receiver Transmitter的缩写，意为通用同步异步收发器。

USART是一种更复杂和高级的串行通信协议，它既支持同步传输也支持异步传输。

同步传输使用外部时钟信号来同步数据传输，这种方式可以提供更高的数据传输速率和更可靠的传输。

异步传输相比之下是以UART类似的方式工作，没有时钟信号同步。

USART通常应用于需要高速和可靠数据传输的场景，例如计算机和外设之间的通信。

在使用上，UART和USART之间还有一个明显的区别。

UART只能进行一对一的通信，即一对发送和接收引脚只能连接一个设备。

而USART具有多种通信模式，包括单主机通信、多主机通信和多机通信。

这使得USART在复杂的通信网络中非常有用，支持多个设备同时进行通信。

另一个区别在于USART通常具有较大的FIFO缓冲区，这可以提高数据传输的效率和可靠性。

UART只能使用一个字节的缓冲区来缓存数据，因此在高速传输时容易出现数据丢失或错误。

而USART的FIFO缓冲区可以缓存多个字节的数据，有效地解决了这个问题。

此外，由于USART支持同步传输，因此它可以使用不同的通信协议，如SPI（串行外设接口）和I2C（串行双线制接口）等。

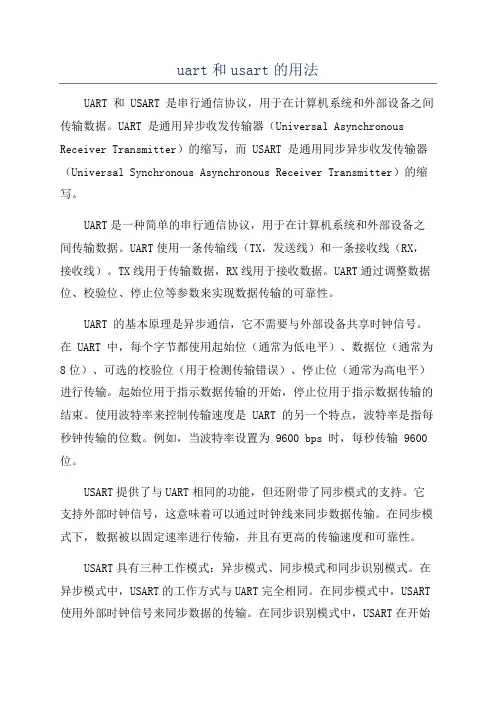

uart和usart的用法UART 和 USART 是串行通信协议，用于在计算机系统和外部设备之间传输数据。

UART 是通用异步收发传输器（Universal Asynchronous Receiver Transmitter）的缩写，而 USART 是通用同步异步收发传输器（Universal Synchronous Asynchronous Receiver Transmitter）的缩写。

UART是一种简单的串行通信协议，用于在计算机系统和外部设备之间传输数据。

UART使用一条传输线（TX，发送线）和一条接收线（RX，接收线）。

TX线用于传输数据，RX线用于接收数据。

UART通过调整数据位、校验位、停止位等参数来实现数据传输的可靠性。

UART 的基本原理是异步通信，它不需要与外部设备共享时钟信号。

在 UART 中，每个字节都使用起始位（通常为低电平）、数据位（通常为8位）、可选的校验位（用于检测传输错误）、停止位（通常为高电平）进行传输。

起始位用于指示数据传输的开始，停止位用于指示数据传输的结束。

使用波特率来控制传输速度是 UART 的另一个特点，波特率是指每秒钟传输的位数。

例如，当波特率设置为 9600 bps 时，每秒传输 9600 位。

USART提供了与UART相同的功能，但还附带了同步模式的支持。

它支持外部时钟信号，这意味着可以通过时钟线来同步数据传输。

在同步模式下，数据被以固定速率进行传输，并且有更高的传输速度和可靠性。

USART具有三种工作模式：异步模式、同步模式和同步识别模式。

在异步模式中，USART的工作方式与UART完全相同。

在同步模式中，USART 使用外部时钟信号来同步数据的传输。

在同步识别模式中，USART在开始传输数据之前检测数据线上电平的变化，以确定是使用异步传输还是同步传输。

UART和USART可以应用于多种不同的领域。

它们常常被用于与外围设备（如传感器、显示器、GPS接收器等）进行数据传输。

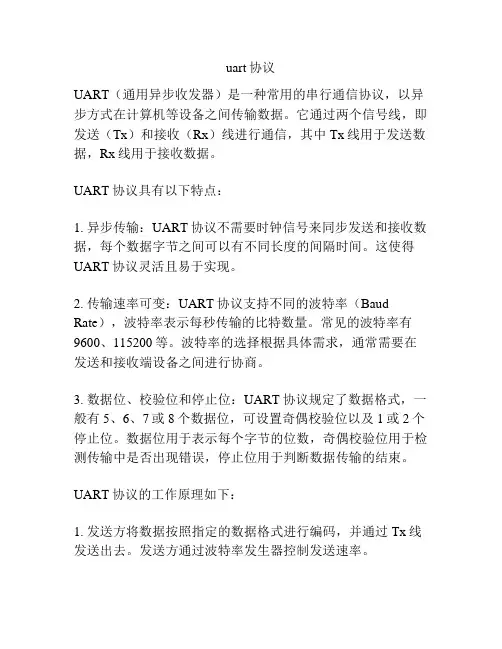

uart协议UART（通用异步收发器）是一种常用的串行通信协议，以异步方式在计算机等设备之间传输数据。

它通过两个信号线，即发送（Tx）和接收（Rx）线进行通信，其中Tx线用于发送数据，Rx线用于接收数据。

UART协议具有以下特点：1. 异步传输：UART协议不需要时钟信号来同步发送和接收数据，每个数据字节之间可以有不同长度的间隔时间。

这使得UART协议灵活且易于实现。

2. 传输速率可变：UART协议支持不同的波特率（Baud Rate），波特率表示每秒传输的比特数量。

常见的波特率有9600、115200等。

波特率的选择根据具体需求，通常需要在发送和接收端设备之间进行协商。

3. 数据位、校验位和停止位：UART协议规定了数据格式，一般有5、6、7或8个数据位，可设置奇偶校验位以及1或2个停止位。

数据位用于表示每个字节的位数，奇偶校验位用于检测传输中是否出现错误，停止位用于判断数据传输的结束。

UART协议的工作原理如下：1. 发送方将数据按照指定的数据格式进行编码，并通过Tx线发送出去。

发送方通过波特率发生器控制发送速率。

2. 接收方通过Rx线接收发送方发送的数据。

接收方通过波特率发生器控制接收速率，并通过位解码器将接收到的数据解码成可用的字节。

3. 接收方可以进行错误检测，例如检查奇偶校验位是否正确等。

如果数据有错误，则可以要求发送方重新发送数据。

4. 一次完整的数据传输包括：起始位（始终为逻辑0）、数据位、校验位和停止位。

起始位用于同步发送和接收方，数据位和校验位用于传输实际的数据，停止位用于标识数据传输的结束。

UART协议的应用非常广泛，特别是在嵌入式系统中。

它可以用于连接计算机与外设，如串口打印机、调试器等；也可以用于设备之间的通信，如传感器与控制器之间的数据传输。

总之，UART协议是一种简单、灵活且易于实现的串行通信协议。

它通过异步传输和波特率控制实现数据的可靠传输。

在嵌入式系统中，UART协议被广泛应用于设备之间的数据传输，发挥着重要的作用。

uart通信协议主要内容UART（Universal Asynchronous Receiver/Transmitter）通信协议是一种串行通信协议，广泛应用于嵌入式系统、计算机网络和通信领域。

本文将介绍UART通信协议的主要内容，包括通信原理、数据帧格式、波特率、错误检测和流控制等方面。

一、通信原理UART通信协议通过发送和接收两根信号线实现数据的传输。

发送方将数据格式化为一连串的数据帧，并通过发送线将数据传输到接收方。

接收方通过接收线接收数据，并对数据进行解析和处理。

UART通信协议是一种异步通信协议，数据帧之间没有固定的时间间隔。

二、数据帧格式UART通信协议中的数据帧由起始位（Start）、数据位（Data）、校验位（Parity）和停止位（Stop）组成。

起始位用于标识数据传输的开始，通常为低电平；数据位用于存储实际的数据信息，可以是5位、6位、7位或8位；校验位用于检测数据传输过程中是否发生错误，可以是无校验、奇校验或偶校验；停止位用于标识数据传输的结束，通常为高电平。

三、波特率UART通信协议中的波特率指的是数据传输的速率，即单位时间内传输的数据位数。

常见的波特率有9600、115200等。

发送方和接收方需要设置相同的波特率才能正常进行数据交换。

波特率越高，数据传输速度越快，但也会增加系统的复杂性。

四、错误检测UART通信协议中的错误检测主要包括奇偶校验和校验和。

奇偶校验通过在数据帧中添加校验位，使得数据位的总数为奇数或偶数。

接收方根据奇偶校验位的值判断数据帧是否出错。

校验和是将数据帧中的所有数据位加起来，并与接收方计算得到的结果进行比对，如果不一致则说明数据传输出错。

五、流控制UART通信协议中的流控制用于控制数据的传输速率，以避免接收方无法及时处理数据的情况。

常见的流控制方式有硬件流控制和软件流控制。

硬件流控制通过额外的信号线进行控制，能够实现较高的可靠性；软件流控制使用控制字符来控制数据的传输，虽然实现简单但可靠性较差。

UART（通用异步收发传输）是一种串行通信协议，通常用于在微控制器和外部设备之间进行数据传输。

UART通信一般是一对一的，即一个发送器和一个接收器之间的通信。

但是，可以通过一些方法实现UART的一对多通信，即一个发送器和多个接收器之间的通信。

以下是一些实现UART一对多通信的方法：
1. 多路复用器（MUX）：使用多路复用器可以将多个接收器连接到一个发送器上。

发送器将数据发送到多路复用器，然后多路复用器将数据复制到每个接收器上。

这种方法需要使用额外的硬件电路来实现多路复用器。

2. 软件实现：在软件层面上，可以通过在发送器和接收器之间建立一个简单的协议来实现一对多通信。

发送器可以将数据发送给每个接收器，并使用地址或标识符来区分不同的接收器。

接收器根据接收到的数据的地址或标识符来判断是否接收该数据。

3. 总线协议：使用一种支持多点通信的总线协议，如RS-485或CAN总线，可以实现UART的一对多通信。

这些总线协议允许多个设备连接到同一个总线上，并通过总线进行数据传
输。

每个设备都有一个唯一的地址，发送器可以将数据发送给指定地址的接收器。

需要注意的是，实现UART的一对多通信需要考虑数据冲突和同步等问题。

在设计和实现时，需要合理规划硬件和软件资源，并确保数据的正确传输和接收。

uart console 原理UART（通用异步收发传输器）是一种常见的串行通信协议，它在电子设备中被广泛应用。

本文将介绍UART console的工作原理和应用。

UART console是指通过UART协议进行通信的控制台。

它通常用于嵌入式系统和计算机系统中，用于与设备进行交互和调试。

UART console具有以下特点：1. 异步通信：UART是一种异步通信协议，发送端和接收端的时钟可以不同步。

这种特点使得UART在长距离传输和不需要高速传输的场景下具有优势。

2. 串行传输：UART是一种串行通信协议，数据位按照顺序一个一个地传输。

相比并行通信，串行通信只需要两根信号线（TX和RX），节省了引脚资源。

3. 通信速率可调：UART支持多种通信速率，通常用波特率（baud rate）来表示。

常见的波特率有9600、115200等。

通信双方必须约定相同的波特率，才能正确地进行数据传输。

4. 数据帧格式：UART通信的数据帧包括起始位、数据位、校验位和停止位。

起始位用于标识数据帧的开始，停止位用于标识数据帧的结束。

数据位表示数据的位数，常见的有8位和9位。

校验位用于检测数据传输的错误。

UART console通常用于以下场景：1. 调试和日志输出：嵌入式系统通常没有显示器，通过UART console可以将调试信息和日志输出到PC或终端设备上。

开发人员可以通过UART console实时查看系统运行状态和调试信息，方便问题排查和调试。

2. 系统配置和控制：通过UART console可以与嵌入式系统进行交互，进行系统配置和控制。

例如，可以通过命令行界面（CLI）发送指令给设备，修改系统参数或执行特定操作。

3. 远程管理：一些服务器和网络设备提供了基于UART console的远程管理功能。

管理员可以通过串口连接到设备，进行远程管理和故障排除，无需物理接触设备。

在使用UART console时，需要注意以下几点：1. 硬件支持：使用UART console需要设备具备UART接口和相应的硬件支持。

uart 与rs-485 的常见用法UART与RS485是两种常见的串行通信协议，广泛应用于各种领域中。

本文将以中括号为主题，逐步解释UART和RS485的常见用法，并探讨其在不同领域中的应用。

一、[什么是UART]UART全称为Universal Asynchronous Receiver/Transmitter，即通用异步收发传输器。

它是一种常见的串行通信协议，用于在计算机及外设之间进行数据传输。

1.1 UART的工作原理UART基于一对数据线（TX和RX）进行数据传输。

数据通过TX线从发送方发送，然后通过RX线接收到接收方。

通信的双方需要事先约定好一些参数，如波特率、数据位数、校验位和停止位等。

1.2 UART的常见应用UART常见的应用包括：- PC与外部设备的通信：UART被广泛用于计算机与外部设备（如打印机、调制解调器）之间的数据传输。

- 嵌入式系统开发：许多嵌入式系统使用UART与外部设备进行通信，如通过UART与传感器、显示器或其他外设交互。

二、[什么是RS485]RS485是一种串行通信标准，常用于远距离数据传输。

它可以支持多点通信，适用于工业控制等环境要求严苛的应用场景。

2.1 RS485的工作原理RS485采用差分信号传输，即通过正负两个数据线进行数据传输。

发送端将逻辑“1”表示为正电平，逻辑“0”表示为负电平；接收端则通过比较两个数据线上的电位差来判断收到的是逻辑“1”还是“0”。

2.2 RS485的常见应用RS485常见的应用包括：- 工业自动化：RS485可用于连接各种传感器、执行器和其他设备，用于工业自动化系统中的数据采集、控制和监测。

- 建筑物自动化：RS485可用于控制楼宇系统，如照明控制、温度调节和安防监控等。

- 智能家居：RS485可用于实现智能家居系统中各个设备之间的通信。

三、[UART与RS485的区别]UART和RS485虽然都是串行通信协议，但在一些关键特性上存在一些区别。

UART协议协议名称：UART协议一、引言UART（通用异步收发传输）协议是一种常用的串行通信协议，用于在计算机和外部设备之间进行数据传输。

本协议旨在定义UART通信的数据格式、物理连接和通信过程，以确保数据的可靠传输。

二、协议规范1. 物理连接1.1 UART通信需要使用两根信号线，分别为数据线（TX）和接收线（RX）。

1.2 数据线（TX）用于发送数据，接收线（RX）用于接收数据。

1.3 数据线（TX）和接收线（RX）之间需要建立点对点的物理连接。

2. 数据格式2.1 数据帧由起始位、数据位、校验位和停止位组成。

2.2 起始位用于标识数据帧的开始。

2.3 数据位用于传输实际的数据。

2.4 校验位用于检测数据传输过程中的错误。

2.5 停止位用于标识数据帧的结束。

2.6 数据帧的格式可以根据具体需求进行配置。

3. 通信过程3.1 发送端发送数据3.1.1 发送端将数据按照数据格式组织成数据帧。

3.1.2 发送端发送起始位。

3.1.3 发送端依次发送数据位。

3.1.4 发送端发送校验位。

3.1.5 发送端发送停止位。

3.2 接收端接收数据3.2.1 接收端等待起始位的到达。

3.2.2 接收端开始接收数据位。

3.2.3 接收端接收校验位。

3.2.4 接收端接收停止位。

3.2.5 接收端根据校验位判断数据的正确性。

4. 错误处理4.1 数据传输过程中可能出现错误，如数据位错误、校验位错误等。

4.2 发送端和接收端需要对错误进行处理，可以采用重传机制或其他错误处理策略。

4.3 错误处理的具体方式可以根据实际需求进行定义。

5. 波特率5.1 波特率是指UART通信中每秒传输的比特数。

5.2 发送端和接收端需要设置相同的波特率，以确保数据的正确传输。

5.3 波特率的选择应根据具体应用场景和硬件支持进行合理配置。

6. 数据流控制6.1 数据流控制用于控制数据的传输速度，防止数据丢失或溢出。

6.2 常用的数据流控制方式有硬件流控制和软件流控制。

uart通信的详细讲解
UART通信是一种串行通信方式，用于在数字系统之间传输数据。

UART代表通用异步收发器，它在大多数数字系统中都很普遍，因为它是一种简单而可靠的通信协议。

UART通信基于两个主要的信号线：数据线和时钟线。

数据线用于发送和接收数据，而时钟线则用于同步传输。

在UART通信中，每个数据字符由一个或多个数据位（通常为8位）、一个起始位和一个或多个停止位组成。

起始位用于标记数据字符的开始，而停止位则用于
标记数据字符的结束。

UART通信中的每个数据字符都可以使用相同的格式，并且可以以连续的方式传输。

UART通信的速率由波特率决定，波特率指的是每秒钟传输的位数。

波特率越高，每秒钟传输的数据量就越大。

UART通信的波特率通常在1至115200位/秒之间。

UART通信有两种工作模式：同步和异步。

同步模式使用时钟线进行同步，并且数据字符传输速率与时钟线速率相同。

异步模式不使用时钟线进行同步，并且数据字符的传输速
率与时钟线速率可以不同。

因此，异步模式比同步模式更常用，因为它更简单，并且不需
要与其他设备进行协调。

UART通信具有许多优点，包括可靠性和通用性。

它可以与大多数数字系统和微控制器集成，而且成本低廉。

UART通信还可以用于许多不同的应用程序，如串口通信、远程管理和数据采集。

异步串行UART协议详解中文版UART代表通用异步接收发送器，是一种将数据以串行bit的形式在计算机和外设之间传输的技术。

异步串行通信意味着数据位不需要在时钟信号的同步下传输，而是以不同的速率进行传输。

这种通信方式常见于串口通信和单线通信。

在异步串行UART协议中，数据传输以帧为单位进行。

每个帧由起始位、数据位、校验位和停止位组成。

起始位用于指示一帧的开始，数据位用于存储要传输的数据，校验位用于确保数据的正确性，停止位用于指示一帧的结束。

串口通信通常使用RS-232电平标准，其中逻辑1由负电平表示，逻辑0由正电平表示。

数据位的长度可以是5、6、7或8位，校验位可以是奇校验、偶校验或不使用校验，停止位通常是一个或两个位。

在异步串行UART协议中，计算机和外设之间的数据传输是通过发送和接收操作进行的。

发送操作用于将数据从计算机发送到外设，接收操作用于从外设接收数据并传输到计算机。

在发送操作中，计算机将待发送的数据写入发送缓冲区。

UART控制器将逐位地从发送缓冲区读取数据，并将其转换为适当的电平，然后在传输线上发送。

在接收操作中，UART控制器从传输线上读取电平，并将其转换为相应的位。

一旦接收到足够的位数，UART控制器将数据存储在接收缓冲区中，然后通知计算机该数据已准备好。

除了数据传输外，异步串行UART协议还定义了其他控制信号，如RTS（请求发送）、CTS（清除发送）、DSR（数据设备准备好）、DTR（数据终端准备就绪）、RI（振铃指示）和CD（载波检测）等。

这些信号用于指示通信的状态和控制通信流程。

总结起来，异步串行UART协议是一种用于计算机和外设之间进行数据传输的通信协议。

它定义了数据传输的格式、速率和控制信号，通过发送和接收操作实现数据的可靠传输。

该协议在计算机硬件和软件之间建立了一种可靠的通信接口，被广泛应用于串口通信和单线通信等领域。

uart通信特点
UART（通用异步收发传输器）是一种常用的串行通信协议，具有以下几个特点：
1. 异步通信：UART通信是异步的，也就是说，发送端和接收端的时钟源可以
是不同的。

发送端通过发送数据位（包括起始位、数据位和校验位）来表示数据的传输，而接收端通过检测起始位来同步数据的接收。

这种异步通信方式使得UART 适用于不同速率和不同时钟源的通信系统。

2. 简单易用：UART通信的硬件实现相对简单，只需要包括发送器和接收器两
个模块即可。

这种简单的架构使得UART适用于大多数的嵌入式系统和微控制器。

3. 传输速率可调：UART通信支持可调整的传输速率，通常通过波特率（baud rate）来衡量，表示每秒传输的位数。

传输速率的调整范围可以很大，从几十波特（bps）到数兆波特（Mbps）都可以实现。

4. 半双工通信：UART通信是一种半双工的通信方式，也就是说，发送和接收
不能同时进行。

发送和接收是交替进行的，发送端发送完一个字节后，需要等待接收端完成接收，同时接收端接收完一个字节后，也需要等待发送端继续发送。

这种半双工通信方式对于资源有限的系统来说是非常有效的。

总结起来，UART通信具有异步通信、简单易用、传输速率可调和半双工通信
的特点。

因此，UART广泛应用于各种嵌入式系统、通信模块以及计算机外部设备之间的数据交换和通信。

异步接收器传输总线(UART)、串行通信接口(SCI)和通用串行总线异步接收器传输总线(UART)、串行通信接口(SCI)和通用串行总线(USB)等，这些总线在速度、物理接口要求和通信方法学上都有所不同。

本文详细介绍了嵌入式系统设计的串行总线、驱动器和物理接口的特性，并为总线最优选择提供性能比较和选择建议。

由于在消费类电子产品、计算机外设、汽车和工业应用中增加了嵌入式功能，对低成本、高速和高可靠通信介质的要求也不断增长以满足这些应用，其结果是越来越多的处理器和控制器用不同类型的总线集成在一起，实现与PC软件、开发系统(如仿真器)或网络中的其它设备进行通信。

目前流行的通信一般采用串行或并行模式，而串行模式应用更广泛。

微处理器中常用的集成串行总线是通用异步接收器传输总线、串行通信接口、同步外设接口(SPI)、内部集成电路(I2C)和通用串行总线，以及车用串行总线，包括控制器区域网(CAN)和本地互连网(LIN)。

这些总线在速度、物理接口要求和通信方法学上都有所不同。

本文将对嵌入式系统设计的串行总线、驱动器和物理接口这些要求提供一个总体介绍，为选择最优总线提供指导并给出一个比较图表(表1)。

为了说明方便起见，本文的阐述是基于微处理器的设计。

串行与并行相比串行相比于并行的主要优点是要求的线数较少。

例如，用在汽车工业中的LIN串行总线只需要一根线来与从属器件进行通信，Dallas公司的1-Wire总线只使用一根线来输送信号和电源。

较少的线意味着所需要的控制器引脚较少。

集成在一个微控制器中的并行总线一般需要8条或更多的线，线数的多少取决于设计中地址和数据的宽度，所以集成一个并行总线的芯片至少需要8个引脚来与外部器件接口，这增加了芯片的总体尺寸。

相反地，使用串行总线可以将同样的芯片集成在一个较小的封装中。

另外，在PCB板设计中并行总线需要更多的线来与其它外设接口，使PCB 板面积更大、更复杂，从而增加了硬件成本。
