振幅调制 解调实验报告

振幅调制与解调实验报告

简介

本实验旨在研究和探索振幅调制与解调的基本原理和实现方法。通过实际操作和测量，深入理解振幅调制与解调的过程，以及其在通信领域的应用。

实验设备和表格

实验设备

• 信号发生器

• 示波器

• 振幅调制解调实验箱

• 小型音频功放

• 双踪示波器

实验表格

时间 调制信号(s1) 载波信号(c1) 调制信号频率 载波信号频率 调制指数 调制方式 解调方式 解调结果

1 5V 10V 1kHz 10kHz 0.5 AM 整波 2.5V

2 2V 8V 500Hz 5kHz 0.2 AM 整波 1V

3 3V 6V 500Hz 10kHz 0.3 AM 整波 1.8V

实验步骤

1. 将信号发生器的输出接入振幅调制解调实验箱的输入端口，设定调制信号的频率和振幅。

2. 将示波器的探头连接到实验箱的一个测试点，另一个探头连接到振幅调制解调实验箱的输出端口。

3. 调节示波器的水平和垂直位置以观察到输入信号和输出信号。

4. 将调制信号的频率和振幅设定为实验表格中的数值，并选择合适的调制方式。

5. 调节示波器的水平和垂直位置以观察到调制后的信号。

6. 将解调方式设定为实验表格中指定的方式，并调节解调电路的参数。 7. 观察示波器上的解调结果，并记录在实验表格中。

实验结果分析

调制信号和载波信号

在实验中，我们选择不同的调制信号和载波信号的频率、振幅和调制指数进行实验。根据实验表格的记录，我们可以观察到以下结果： 1. 调制信号的振幅较大时，调制后的信号振幅也较大，反之亦然。 2. 调制信号的频率与载波信号的频率不同时，调制后的信号会产生上下变频的现象。 3. 调制指数的变化会影响到调制信号的振幅变化程度。

解调结果

根据实验表格的记录，我们可以观察到解调结果的变化。通过对比解调结果和调制信号，可以得出以下结论： 1. 整波解调方式可以较好地还原原始调制信号的振幅变化。 2. 解调结果的波形会随着解调方式和参数的变化而变化，选择合适的解调方式和调节参数能够得到较好的解调效果。

物理与电子信息学院——电子信息实验技术

信号与系统实验

信号与系统实验报告

实验题目

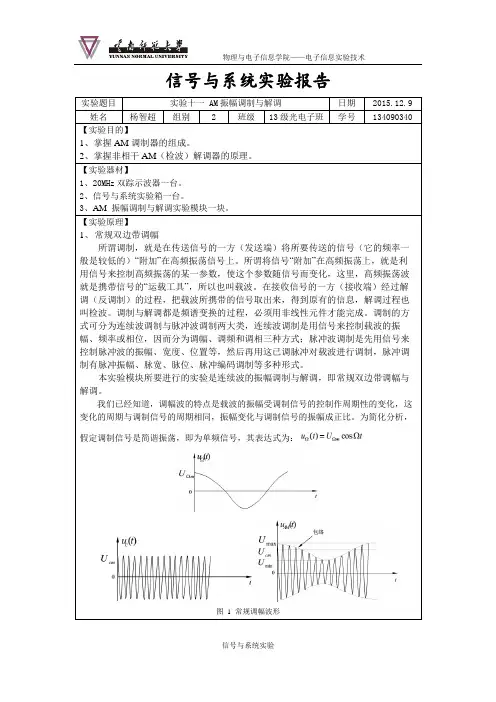

实验十一 AM振幅调制与解调 日期 2015.12.9

姓名 杨智超 组别 2 班级 13级光电子班 学号 134090340

【实验目的】

1、掌握AM调制器的组成。

2、掌握非相干AM（检波）解调器的原理。

【实验器材】

1、20MHz双踪示波器一台。

2、信号与系统实验箱一台。

3、AM 振幅调制与解调实验模块一块。

【实验原理】

1、 常规双边带调幅

所谓调制，就是在传送信号的一方（发送端）将所要传送的信号（它的频率一般是较低的）“附加”在高频振荡信号上。所谓将信号“附加”在高频振荡上，就是利用信号来控制高频振荡的某一参数，使这个参数随信号而变化，这里，高频振荡波就是携带信号的“运载工具”，所以也叫载波。在接收信号的一方（接收端）经过解调（反调制）的过程，把载波所携带的信号取出来，得到原有的信息，解调过程也叫检波。调制与解调都是频谱变换的过程，必须用非线性元件才能完成。调制的方式可分为连续波调制与脉冲波调制两大类，连续波调制是用信号来控制载波的振幅、频率或相位，因而分为调幅、调频和调相三种方式；脉冲波调制是先用信号来控制脉冲波的振幅、宽度、位置等，然后再用这已调脉冲对载波进行调制，脉冲调制有脉冲振幅、脉宽、脉位、脉冲编码调制等多种形式。

本实验模块所要进行的实验是连续波的振幅调制与解调，即常规双边带调幅与解调。

我们已经知道，调幅波的特点是载波的振幅受调制信号的控制作周期性的变化，这变化的周期与调制信号的周期相同，振幅变化与调制信号的振幅成正比。为简化分析，假定调制信号是简谐振荡，即为单频信号，其表达式为：

图1 常规调幅波形 物理与电子信息学院——电子信息实验技术

信号与系统实验 如果用它来对载波进行调幅，那么，在理想情况下，常规调幅信号为：

其中调幅指数,k为比例系数。图1给出了Ut，Uct和的波形图。

振幅调制与解调设计报告

⾼频电⼦线路课程设计实验报告

《振幅调制与解调电路设计》

信息学院 09电⼦B班吴志平 0915212020

⼀、设计⽬的：1、通过实验掌握调幅与检波的⼯作原理。

2、掌握⽤集成模拟乘法器实现全载波调幅和抑制波双边带调幅的⽅法和过程，并研究已调波与⼆输⼊信号的关系。

3、进⼀步了解调幅波的原理，掌握调幅波的解调⽅法。

4、掌握⽤集成电路实现同步检波的的⽅法。

5、掌握调幅系数测量与计算的⽅法。

⼆、设计内容：1．调测模拟乘法器MC1496正常⼯作时的静态值。

2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3．实现抑⽌载波的双边带调幅波。

4．完成普通调幅波的解调

5．观察抑制载波的双边带调幅波的解调

三、设计原理：

幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。变化的周期与调制信号周期相同。即振幅变化与调制信号的振幅成正⽐。通常称⾼频信号为载波信号，低频信号为调制信号，调幅器即为产⽣调幅信号的装置。

调幅波的解调即是从调幅信号中取出调制信号的过程，通常称之为检波。调幅波解调⽅法有⼆极管包络检波器和同步检波器，在此，我们主要研究同步检波器。

同步检波器：利⽤⼀个和调幅信号的载波同频同相的载波信号与调幅波相乘，再通过低通滤波器滤除⾼频分量⽽获得调制信号。

本设计采⽤集成模拟器1496来构成调幅器和解调器。

图4－1为1496芯⽚内部电路图，它是⼀个四象限模拟乘法器的基本电路，电路采⽤了两组差动对由V1—V4组成，以反极性⽅式相连接；⽽且两组差分对的恒流源⼜组成⼀对差分电路，即V5与V6，因此恒流源的控制电压可正可负，

以此实现了四象限⼯作。D、V7、V8为差动放⼤器 V5与 V6的恒流源。进⾏调幅时，载波信号加在 V1—V4的输⼊端，即引脚的⑧、⑩之间；调制信号加在差动放⼤器V5、V6的输⼊端，即引脚的①、④之间，②、③脚外接 1KΩ电位器，以扩⼤调制信号动态范围，⼰调制信号取⾃双差动放⼤器的两集电极（即引出脚（6）、（12）之间）输出。

实验七 振幅键控(ASK)调制与解调

一、概述

为使数字信号在带通信道中传输，必须对数字信号进行调制。在幅移键控中，载波幅度是随着调制信号而变化的。最简单的形式是载波在二进制调制信号1或0控制下通或断，这种二进制幅度键控方式称为通－断键控（OOK）。本实验采用这种方式。

二、实验原理

1.调制部分：二进制幅度键控的调制器可用一个相乘器来实现。对于OOK信号，相乘器则可以用一个开关电路来代替。调制信号为1时，开关电路导通，为0时切断。

OOK信号表达式：sOOK(t) = a(n)Acos(ct)

式中：A－载波幅度，c－载波频率，a(n)－二进制数字信号

原理框图

基带信号a(n) 已调信号sOOK(t)

载波Acos(ct)

2.解调部分：解调有相干和非相干两种。非相干系统设备简单，但在信噪比较小时，相干系统的性能优于非相干系统。这里采用相干解调。

原理框图

sOOK(t) 解调信号â（n）

载波Acos(ct)

三、实验步骤 低通滤波1.根据ASK调制与解调原理，用Systemview软件建立一个仿真电路，如下图所示：

2.元件参数配制

Token 0,5：基带信号-PN码序列（频率=10Hz，电平=2，幅度=1V，偏移=1V）

Token 1,22：乘法器

Token 2, 7,23：载波-正弦波发生器（频率=50Hz，幅度=1V，相位=0deg）

Token 14,26：模拟低通滤波器（截止频率=10Hz，阶数=3）

Token 15,27：抽样保持器

Token 16,28：脉冲（频率=10Hz，幅度=1V，脉宽=0.05s）

Token 12,24：比较器（真值=1V，假值=-1V）

Token 17,29：门限值（幅度=0.1V）
