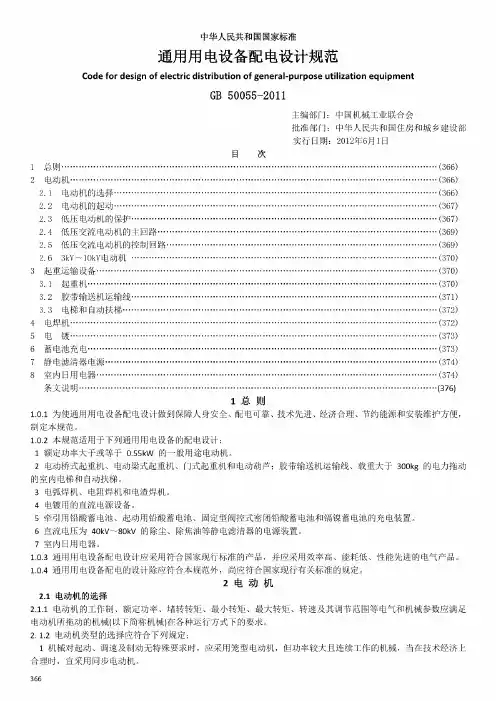

《通用用电设备配电设计规范》GB 50055-2011
目录
前 言
1总 则
2电动机
2.1 电动机的选择
2.2 电动机的起动
2.3 低压电动机的保护
2.4 低压交流电动机的主回路
2.5 低压交流电动机的控制回路
2.6 3kV～10kV电动机
3起重运输设备
3.1 起重机
3.2 胶带输送机运输线
3.3 电梯和自动扶梯
4电焊机
5电 镀
6蓄电池充电
7静电滤清器电源
8室内日用电器
本规范用词说明
引用标准名录
前 言
前 言
本规范是根据原建设部《关于印发的通知》(建标[2003]102号)的要求，由中国新时代国际工程公司会同有关单位在原《通用用电设备配电设计规范》GB 50055—93的基础上进行修订而成的。本规范在修订过程中，编制组进行了广泛的调查研究，总结了原规范在使用过程中的经验，结合科学技术和生产力的发展水平，本着“统一、协调、简化、优选”的原则进行修订，并征求了广大设计、科研、生产等各有关单位的意见，最后经审查定稿。
本规范共分8章，主要内容包括总则、电动机、起重运输设备、电焊机、电镀、蓄电池充电、静电滤清器电源及室内日用电器等。
本次修订的主要内容是：①将各章节中的适用范围统一调整到总则；②原规范规定的3kW以上的连续运行的电动机宜装设过载保护调整为连续运行的电动机宜装设过载保护；③放宽了低压断路器和符合要求的隔离开关用于电动机的控制电器的使用；④将"3kV～10kV电动机”单列一节；⑤在“起重机”中增加了“铜质刚性滑触线”的使用；⑥在原规范“日用电器”中增加了“特殊场所”插座安装形式的要求；⑦对原规范的主要技术内容进行了补充、完善和必要的修改。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，中国机械工业联合会负责日常管理，中国新时代国际工程公司负责具体技术内容的解释。请各单位在执行本规范过程中，注意

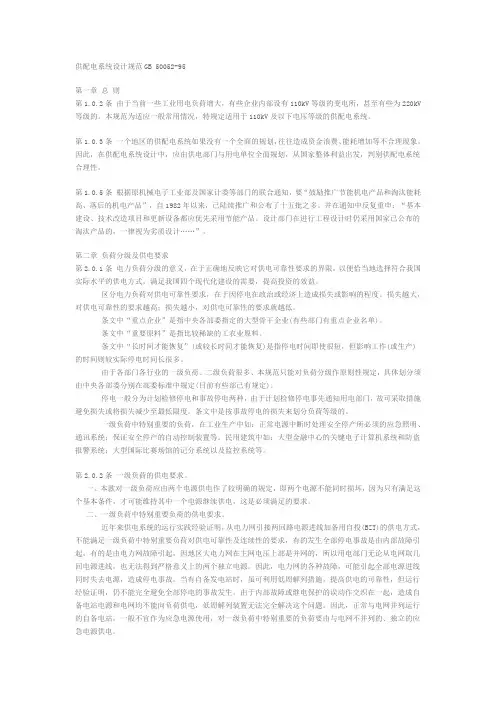

供配电系统设计规范GB 50052-95
第一章 总 则
第1.0.2条 由于当前一些工业用电负荷增大，有些企业内部设有110kV等级的变电所，甚至有些为220kV等级的。本规范为适应一般常用情况，特规定适用于110kV及以下电压等级的供配电系统。
第1.0.3条 一个地区的供配电系统如果没有一个全面的规划，往往造成资金浪费、能耗增加等不合理现象。因此，在供配电系统设计中，应由供电部门与用电单位全面规划，从国家整体利益出发，判别供配电系统合理性。
第1.0.5条 根据原机械电子工业部及国家计委等部门的联合通知，要“鼓励推广节能机电产品和淘汰能耗高、落后的机电产品”，自1982年以来，已陆续推广和公布了十五批之多。并在通知中反复重申：“基本建设、技术改造项目和更新设备都应优先采用节能产品。设计部门在进行工程设计时仍采用国家已公布的淘汰产品的，一律视为劣质设计……”。
第二章 负荷分级及供电要求
第2.0.1条 电力负荷分级的意义，在于正确地反映它对供电可靠性要求的界限，以便恰当地选择符合我国实际水平的供电方式，满足我国四个现代化建设的需要，提高投资的效益。
区分电力负荷对供电可靠性要求，在于因停电在政治或经济上造成损失或影响的程度。损失越大，对供电可靠性的要求越高；损失越小，对供电可靠性的要求就越低。
条文中“重点企业”是指中央各部委指定的大型骨干企业(有些部门有重点企业名单)。
条文中“重要原料”是指比较稀缺的工农业原料。
条文中“长时间才能恢复”(或较长时间才能恢复)是指停电时间即使很短，但影响工作(或生产)的时间则较实际停电时间长很多。
由于各部门各行业的一级负荷、二级负荷很多、本规范只能对负荷分级作原则性规定，具体划分须由中央各部委分别在部委标准中规定(目前有些部已有规定)。
停电一般分为计划检修停电和事故停电两种，由于计划检修停电事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。条文中是按事故停电的损失来划分负荷等级的。
中华人民共和国国家标准

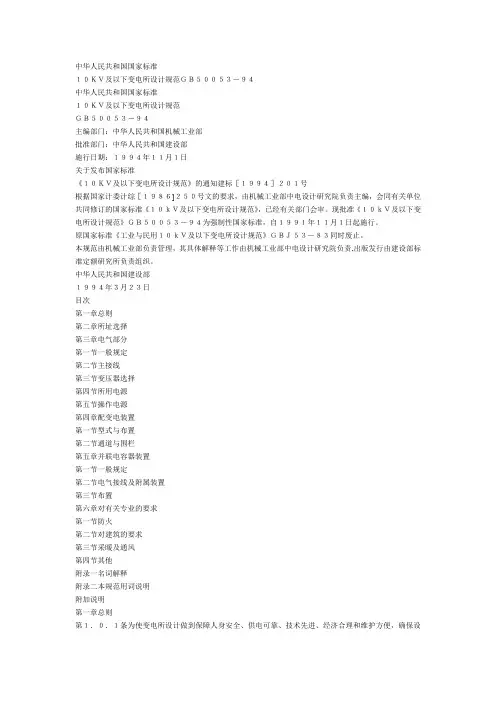

１０ＫＶ及以下变电所设计规范ＧＢ５００５３－９４
中华人民共和国国家标准
１０ＫＶ及以下变电所设计规范
ＧＢ５００５３－９４
主编部门：中华人民共和国机械工业部
批准部门：中华人民共和国建设部
施行日期：１９９４年１１月１日
关于发布国家标准
《１０ＫＶ及以下变电所设计规范》的通知建标［１９９４］２０１号
根据国家计委计综［１９８６]２５０号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《１０ｋＶ及以下变电所设计规范》，已经有关部门会审。现批准《１０ｋＶ及以下变电所设计规范》ＧＢ５００５３－９４为强制性国家标准，自１９９１年１１月１日起施行。
原国家标准《工业与民用１０ｋＶ及以下变电所设计规范》ＧＢＪ５３－８３同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
１９９４年３月２３日
目次
第一章总则
第二章所址选择
第三章电气部分
第一节一般规定
第二节主接线
第三节变压器选择
第四节所用电源
第五节操作电源
第四章配变电装置
第一节型式与布置
第二节通道与围栏
第五章并联电容器装置
第一节一般规定
第二节电气接线及附属装置
第三节布置
第六章对有关专业的要求
第一节防火
第二节对建筑的要求
第三节采暖及通风
第四节其他
附录一名词解释
附录二本规范用词说明
附加说明
第一章总则
第１．０．１条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量,制订本规范。
第１．０．２条本规范适用于交流电压１０ｋＶ及以下新建、扩建或改建工程的变电所设计。
第１．０．３条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系,远近结合，以近期为主，适当考虑发展的可能。
低压配电线路保护断路器的选择及定值设置
摘要：低压断路器也是高低压配电线路最常用的保护设备，设置好断路器可保障低压电力输送相对安全。伴随我们国家城市文化程度的不断深入发展，新建高档住宅区、工业区、商业区街道等项目对低压用户的供电设备可靠性要求变得更加苛刻严格，需客户正确合理选择产品并妥善设置低压断路器。断路器的保护隔离装置也是为了规避线路故障、隔离电气故障发生的最重要电气设备，如果断路器选择和设置不当会导致低压电网运行面临多方面的安全隐患，导致相关企业承担过高的经济成本压力。文章详细分析如何正确选择低压断路器、设置好各项参数。
关键词：380/220V；低压断路器；选择性；灵敏性；过负荷保护；短路保护
低压断路器通常用作保护电网低压线路的常用辅助设备。它的精心选择和使用以及科学的线路整定在整个低压线路电力保护工程中也起着非常重要和积极的作用。随着我国现代智能城市网络的发展，正确、可靠地选择和安装低压断路器变得越来越重要。如果断路器及其保护电路设置正确，则可以实现有效和安全的低压保护以及绝缘和线路故障，而其准确的安全选择判断和线路设置，则对电气设备线路的持续安全及稳定正常运行来说，就会是存在一定严重的故障隐患并可造成许多重大经济上的浪费。因此如何正确科学的合理选择使用低压断路器类型并对进行恰当正确线路的设置，则对实现低压线路有效保护将起着相当重要的作用。
1低压配电线路保护的一般要求
在当低压配电线路两端发生相间接的故障或发生相间的短路故障，为能防止无关人员或因相间接地接触到带电体短路而可能导致的人身事故伤害或者避免因低压线路短路和发热可能导致高压线路两端绝缘的损坏，甚至导致发生的火灾，低压配电线路两侧应及时装设间接地接触过电压防护措施（故障防护）、过电负荷接地保护系统和相短路过电压保护，及时隔离线路故障的发生或发出报警。过电流负载短路保护装置应能够在流过电路导体的负载电流突然升高线性导体表面的局部温度并对绝缘、端子、连接等造成永久性损坏之前切断短路电流。整个线性导轨和线性导轨表面周围的活性材料。对于一些具有严重后果的重要电气线路，如突然故障和电力负荷过大直接导致的停电，导致更复杂、更严重的事故，如直接用于连接消防或水泵设备的电器线路等，其输出过大负荷的保护动作应主要动作于输入信号，而且不应轻易断开电源。短路运行时的保护及控制电器装置一般应避免其在发生三相接地性短路电流或三相间接触式短路电流，将会对其电气线路外壳结构及与电器线路连接处材料结构产生了巨大的电气机械热效应力场和任何其它有害机械应力场从而会造成在电路发生破坏及故障产生之前才完全切断掉了该两相短路故障电流，短路故障容量不得小于或等于电路安装实际位置的预期短路电流。如果主电源两侧的断路器被设计为具有用于承载所需负载的故障保护DC电源的电容的最大电流，由主电源地保护侧上的断路器提供的额定直流短路电流保护能力通常可以比预期的最大短路电流大得多或小，保护侧的断路器室和在更高级别电源侧提供保护电流的电气设备的所有房间必须满足严格的协调，并尽可能满足断路器热负荷稳定性、校准和可靠性的要求。此外，为了保护在电气设备或在线检测系统的任何点处由短路电流引起的短路导体的剩余短路电流，应在短路导体达到可接受的短路电流温度之前考虑短路电流限制。低压配电线路系统之间的保护：一般情况下，不同保护系统的电路配置要求应能保证线路设备上下层之间的保护要求能同时满足，电路操作顺序具有高选择性。切断应急电路，以确保电源故障或事故的最小范围。但对于一些非常重要的负荷，允许无选择性地切断。对于大型电动机、起重机、电焊机、整流器箱等大功率用电生产设备等的低压末端线路安全保护工作还需应考虑根据设备负荷性质等与一般普通供电线路采取差异化对待。
