多点体温检测系统

内 容 摘 要

随着社会的进步和工业技术的发展，人们越来越重视温度因素，许多产品对温度范围要求严格，而目前市场上普遍存在的温度检测仪器大都是单点测量，同时有温度信息床底不及时、精度不够的缺点，不利于工业控制者根据温度变化及时作出决定。在这样的形势下，开发一种能够同时测量多点，并且实时性高、精度高，能够综合处理多点温度信息的测量系统就很有必要。

本课题以AT89C51单片机系统为核心，能对多点的温度进行实时巡检。AD590是美国模拟器件公司的电流输出型温度传感器。AD590输出电流信号传输距离可达1km以上。作为一种高阻抗的电流源，最高可达20MΩ，所以它不必选择开关或COMS多路转换器所引入的附加电阻造成的误差。输出电流模拟信号经ADC0809进行A/D转换后直接送入单片机，节省硬件设施且使编程简单，为实现多路巡回检测，通过P0.0—P0.2控制74LS373来达到设计目的。

索引关键词：温度检测 单片机 多点温度巡回检测

目 录

第一章 绪 论 .............................................................. 1

1.1 本设计的意义 ........................................................... 1

1.2 国内外现状分析 ......................................................... 1

第二章 系统总体方案设计 ................................................... 1

第三章 多点温度巡回检测硬件设计 ........................................... 2

3.1 AT89C51介绍 ............................................................ 2

科技论坛　

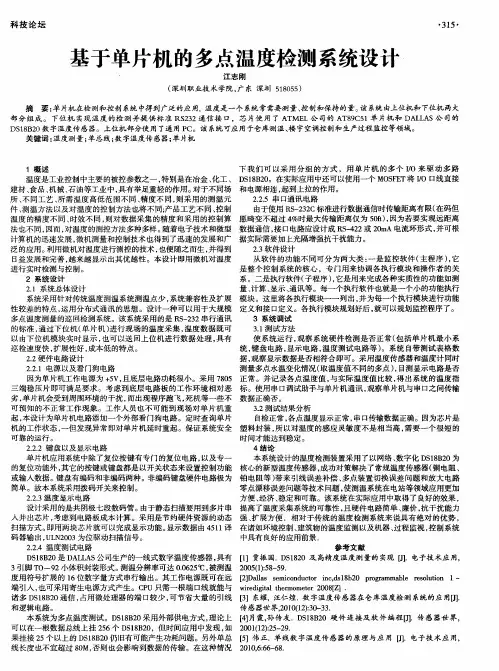

基于单片机的多点温度检测系统设计　

江志刚　

（深圳职业技术学院，广东深圳５１８０５５）　・３１５・　

摘要：单片机在检测和控制系统中得到广泛的应用，温度是一个系统常需要测量、控制和保持的量。该系统由上位机和下住杌两大　部分组成。下位机实现温度的检测并提供标准Ｒ＿￥２３２通信接口，芯片使用了ＡＴＭＥＬ公司的ＡＴ８９Ｃ５１单片机和ＤＡＬＬＡＳ公司的　

ＤＳ１８Ｂ２０数字温度传感器。上位机部分使用了通用ＰＣ。该系统可应用于仓库测温、楼宇空调控制和生产过程监控等领域。　

关键词：温度测量；单总线；数字温度传感器；单片机　

１概述　温度是工业控制中主要的被控参数之一，特别是在冶金、化工、　

建材、食品、机械、石油等工业中，具有举足重轻的作用。对于不同场　所、不同工艺、所需温度高低范围不同、精度不同，则采用的测温元　

件、测温方法以及对温度的控制方法也将不同；产品工艺不同、控制　温度的精度不同、时效不同，则对数据采集的精度和采用的控制算　

法也不同，因而，对温度的测控方法多种多样。随着电子技术和微型　

计算机的迅速发展，微机测量和控制技术也得到了迅速的发展和广　

泛的应用。利用微机对温度进行测控的技术，也便随之而生，并得到　日益发展和完善，越来越显示出其优越性。本设计即用微机对温度　

进行实时检测与控制。　２系统设计　２．１系统总体设计　系统采用针对传统温度测温系统测温点少，系统兼容性及扩展　

性较差的特点，运用分布式通讯的思想。设计一种可以用于大规模　多点温度测量的巡回检测系统。该系统采用的是ＲＳ一２３２串行通讯　

的标准，通过下位机（单片机）进行现场的温度采集，温度数据既可　以由下位机模块实时显示，也可以送回上位机进行数据处理，具有　

巡检速度快，扩展性好，成本低的特点。　

２：２硬件电路设计　２．２．１电源以及看门狗电路　

因为单片机工作电源为＋５Ｖ，且底层电路功耗很小。采用７８０５　三端稳压片即可满足要求。考虑到底层电路板的工作环境相对恶　

单片机类毕业设计

•电子时钟的设计

•全自动节水灌溉系统-硬件部分

•数字式温度计的设计

•溫度监控系统设计

•基于单片机的语音提示测温系统的研究

•简易无线电遥控系统

•数字流量计

•基于单片机的全自动洗衣机

•水塔智能水位控制系统

•温度箱模拟控制系统

•超声波测距仪的设计

•基于5】单片机的LED点阵显示屏系统的设计与实现16x】6点阵显示屏

•基于AT89S51单片机的数字电子时钟

•基于单片机的步进电机的控制

•基于单片机的交流调功器设计

•基于单片机的数字电压表的设计

•单片机的数字钟设计

•智能散热器控制器的设计

•单片机打铃系统设计

•基于单片机的交通信号灯控制电路设计

•基于单片机的远程控制家用电器系统设计

•基于单片机的安全报警器

•基于单片机的八路抢答器设计

•基于单片机的超声波测距系统的设计

•基于MCS-51数字温度表的设计

•电子体温计的设计

•基于AT89C51的远程控制系统

•基于AVR单片机幅度可调的DDS信号发生器

•基于单片机的数控稳压电源的设计

•基于单片机的室一氧化碳监测及报警系统的研究

•基于单片机的空调温度控制器设计

•基于单片机的可编程多功能电子定时器

•单片机的数字温度计设计

•红外遥控密码锁的设计

•基于61单片机的语音识别系统设计

•家用可燃气体报警器的设计

•基于数字温度计的多点温度检测系统

•基于凌阳单片机的语音实时采集系统设计

•基于单片机的数字频率计的设计

•基于单片机的数字电子钟设计

•设施环境中温度测量电路设计 •汽车倒车防撞报警器的设计

•篮球赛计时记分器

•基于单片机的家用智能总线式开关设计

•设施环境中湿度检测电路设计

•基于单片机的音乐合成器设计

•设施环境中二氧化碳检测电路设计

•基于单片机的水温控制系统设计

•基于单片机的数字溫度计的设计

•基于单片机的火灾报警器

•基于单片机的红外遥控开关设计

•基于单片机的电子钟设计

西南科技大学本科生毕业论文 Ⅰ

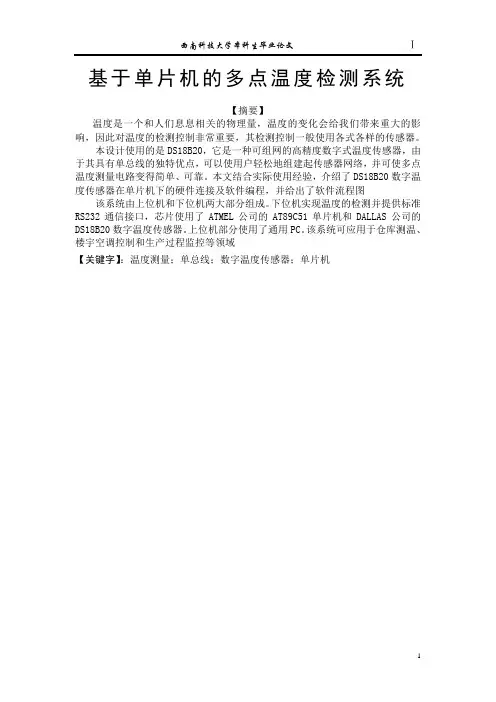

1 基于单片机的多点温度检测系统
