室内温度多点检测系统设计

第２３卷第２期　２Ｏ０７年３月　森林工程　ＦＯＲＥＳＴ　ＥＮＧＩＮＥＥＲＩＮＧ　Ｖｏ１．２３　Ｎｏ．２　Ｍａｒ．，２００７　

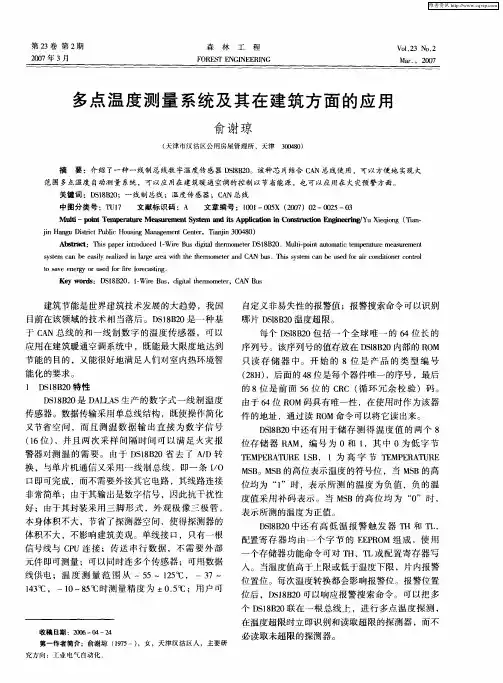

多点温度测量系统及其在建筑方面的应用　

俞谢琼　

（天津市汉沽区公用房屋管理所，天津３００４８０）　

摘要：介绍了一种一线制总线数字温度传感器ＤＳ１８Ｂ２０。该种芯片结合ＣＡＮ总线使用，可以方便地实现大　范围多点温度自动测量系统，可以应用在建筑暖通空调的控制以节省能源，也可以应用在火灾预警方面。　关键词：ＤＳＩ８Ｂ２０；一线制总线；温度传感器；ＣＡＮ总线　中图分类号：ＴＵｌ７　文献标识码：Ａ　文章编号：１００１—００５Ｘ（２００７）０２—００２５—０３　

Ｍｕｌｔｉ—ｐ０ｉＩｌｔ　Ｔｅｍｐｅｒａｔｕｒｅ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｓｙｓｔｅｍ　ａｎｄ　ｉｔｓ　Ａｐｐｌｉｃａｔｉｏｎ　ｉｎ　Ｃｏｎｓｔｒｕｃｔｉｏｎ￣ｒｉｎｇ／Ｙｕ　Ｘｉｅｑｉｏｎｇ（Ｔｉａｎ—　ｊｉｎ　Ｈａｎｇｕ　Ｄｉｓｔｒｉｃｔ　Ｐｕｂｌｉｃ　Ｈｏｕｓｉｎｇ　Ｍａｎａｇｅｍｅｎｔ　Ｃｅｎｔｅｒ，Ｔｉａｎｊｉｎ　３００４８０）　Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｄ　１－Ｗｉｒｅ　Ｂｕｓ　ｄｉｇｉ￣ｔｈｅｒｍｏｍｅｔｅｒ　ＤＳ１８Ｂ２０．Ｍｕｌｔｉ—ｐｏｉ．ｔ　ａｕｔｏｍａｔｉｃ　ｔｅｍｐｅｒａｔｕｒｅ　ｍｅａｓｕｒｅｍｅｎｔ　ｓ￣ｔｅｍ　Ｃａｌｌ　ｂｅ　ｅａｓｉｌｙ　ｒｅａｌｉｚｅｄ　ｉｎ　ｌａｒｇｅ　ａｒｅａ　ｗｉｔｈ　ｔｈｅ　ｔｈｅｒｍｏｍｅｔｅｒ　ａｎｄ　ＣＡＮ　ｂｕｓ．＂Ｆｎｉｓ　ｓｙ￣ｅｍ　Ｃａｌｌ　ｂｅ　ｕｓｅｄ　ｆｏｒ　ａｉｒ　ｃｏｎｄｉｔｉｏｎｅｒ　ｃｏｎｔｒｏｌ　ｌｏ　ｓａｖｅ　ｅｎｅｒｇｙ　ｏｒ　ｕｓｅｄ　ｆｏｒ　ｆｉｒｅ　ｆｏｒｅｃａｓｔｉｎｇ．　Ｋｅｙ　ｗｏｒｄｓ：ＯＳＩ８Ｂ２０，卜Ｗｉｒｅ　Ｂｕｓ，ｄｉｇｉｔａｌ　ｔｈｅｒｍｏｍｅｔｅｒ，ＣＡＮ　Ｂｕｓ　

建筑节能是世界建筑技术发展的大趋势，我国　目前在该领域的技术相当落后。ＤＳ１８Ｂ２０是一种基　

CAN总线多点温度采集节点硬件设计

【摘要】随着科学技术的发展，温度监控系统的应用越来越广泛，本文阐述了一种基于CAN总线的多点温度采集系统，可以实现温度实时监测，该系统能应用于工农业生产的诸多场合。系统以AT89C52单片机为微处理器，外接数字式温度传感器DS18B20获得现场环境的温度信号。通过CAN总线控制器SJA1000和CAN总线驱动器PCA82C250将数据发送到CAN总线上，从而实现对温度的采集。

【关键词】CAN总线；节点；温度采集

0 概述

现场总线是安装在生产制造过程中的装置与控制室内的控制装置之间的一种数字式、串行、多点通信的数据线。应用现场总线技术不仅可以降低系统的布线成本，还具有设计简单、调试方便等优点。同时，由于现场总线本身还提供了灵活且功能强大的协议，这就使得用户对系统配置，设备选型具有强大的自主权，可以任意的将多种功能模块组合起来扩充系统的功能。在众多的现场工业总线中。随着温度控制技术在各个领域得到广泛地推广和应用，相关行业对温度控制技术的要求与日俱增。目前市场上也有一些温度控制系统，但是这些系统在传送数据时实时性能实现的不是很好，而CAN总线的实时性强、成本低，而且还具备可靠性高、抗干扰强等特点。综合多方面因素考虑，我们能够利用CAN总线的特点和优势设计温度控制系统。

1 设计方案

1.1 系统功能要求

系统能够接受数字式温度传感器DS18B20的温度信号，将温度信号传给单片机，完成单片机最小系统设计，并把此系统作为CAN的节点，节点的硬件包括AT89C52单片机、CAN总线驱动器PCA82C250、CAN总线控制器SJA1000、单片机的时钟和复位电路。主要研究基于AT89C52单片机与DS18B20数字温度传感器的多点温度测量系统。完成数字式温度传感器与CAN总线节点的接口设计及电路设计，实现具有数字式串行温度采集功能的CAN总线节点的硬件设计。应用CAN总线控制器SJA1000及其总线收发器的工作原理，完成数字式温度传感器与CAN总线节点的接口设计。

２０１３年７月２５日第３０卷第４期　通缱电潦梭ｊＩ：　Ｔｅｌｅｃｏｍ　Ｐｏｗｅｒ　Ｔｅｃｈｎｏｌｏｇｙ　Ｊｕｌｙ　２５，２０１３，Ｖｏ１．３０　Ｎ。．４　

文章编号：１００９—３６６４（２０１３）０４—００４８—０３　

基于ＲＦ的多点温度采集系统的设计与应用　≤：：谶　应藏ｔ　

马进，赵永，刘卫亮，马良玉，马一鸣　（华北电力大学控制与计算机工程学院，河北保定０７１００３）　

摘要：为了研究太阳光照射条件下汽车内各个部位及车内空气温度的变化规律，设计了无线多点温度采集系统。该　方案以ＳＴＣ８９Ｃ５２单片机为核心，采用ＤＳ１８Ｂ２０集成温度传感器测量车内各部位的温度，通过ｎＲＦ９０５射频无线收发模　块进行无线数据传输，使用ｖＢ语言编写上位机监控程序，将测量数据发送到上位机监控软件进行显示和数据保存。该　温度采集系统实现了汽车室内外温度数据的多点测量、无线传输、数据显示与数据自动保存，为研究车内温度变化规律提　供了实际的数据。　关键词：温度采集系统；无线；ｎＲＦ９０５；ＤＳ１８Ｂ２０　中图分类号：ＴＫ３１１　文献标识码：Ａ　

Ｄｅｓｉｇｎ　ａｎｄ　Ａｐｐｌｉｃａｔｉｏｎ　ｏＦ　Ｍｕｌｔｉ—Ｓｐｏｔｓ　Ｔｅｍｐｅｒａｔｕｒｅ　Ａｃｑｕｉｓｉｔｉｏｎ　Ｓｙｓｔｅｍ　Ｂａｓｅｄ　ｏｎ　ＲＦ　

ＭＡ　Ｊｉｎ，ＺＨＡＯ　Ｙｏｎｇ，ＬＩＵ　Ｗｅｉ—ｌｉａｎｇ，ＭＡ　Ｌｉａｎｇ－ｙｕ，Ｍａ　Ｙｉ－ｍｉｎｇ　（Ｓｃｈｏｏｌ　ｏｆ　Ｃｏｎｔｒｏｌ　ａｎｄ　Ｃｏｍｐｕｔｅｒ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎｏｒｔｈ　Ｃｈｉｎａ　Ｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｕｎｉｖｅｒｓｉｔｙ，Ｂａｏｄｉｎｇ　０７１００３，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｔｕｄｙ　ｔｈｅ　ｔｅｍｐｅｒａｔｕｒｅ　ｃｈａｎｇｅ　ｒｕｌｅ　ｏｆ　ｃａｒ　ｐａｒｔｓ　ａｎｄ　ｉｎ－ｃａｒ　ａｉｒ　ｗｈｉｃｈ　ｕｎｄｅｒ　ｔｈｅ　ｓｕｎｌｉｇｈｔ　ｃｏｎｄｉｔｉｏｎ，　ｔｈｅ　ｗｉｒｅｌｅｓｓ　ｍｕｌｔｉ—ｓｐｏｔｓ　ｔｅｍｐｅｒａｔｕｒｅ　ａｃｑｕｉｓｉｔｉｏｎ　ｓｙｓｔｅｍ　ｉｓ　ｄｅｓｉｇｎｅｄ。Ｔｈｅ　ｓｙｓｔｅｍ　ｈａｓ　ｔａｋｅｎ　ｔｈｅ　ＳＴＣ８９Ｃ５２　ｓｉｎｇｌｅ　ｃｈｉｐ　ａｓ　ｔｈｅ　ｃｏｒｅ，Ｔｈｅ　ＤＳ１　８Ｂ２０　ｉｎｔｅｇｒａｔｅｄ　ｔｅｍｐｅｒａｔｕｒｅ　ｓｅｎｓｏｒ　ｉｓ　ｔＯ　ａｃｑｕｉｒｅ　ｔｈｅ　ｔｅｍｐｅｒａｔｕｒｅ　ｏｆ　ｔｈｅ　ｃａｒ　ｐａｒｔｓ，ａｎｄ　ｔｈｅ　ｎＲＦ９０５　ｗｉｒｅｌｅｓｓ　ｔｒａｎｓｃｅｉｖｅｒ　ｍｏｄｕｌｅ　ｉｓ　ｆｏｒ　ｔｈｅ　ｗｉｒｅｌｅｓｓ　ｄａｔａ　ｔｒａｎｓｍｉｓｓｉｏｎ，ｕｓｉｎｇ　ＶＢ　ｌａｎｇｕａｇｅ　ｔＯ　ｗｒｉｔｅ　ＰＣ　ｍｏｎｉｔｏｒｉｎｇ　ｐｒｏｇｒａｍ　ａｎｄ　ｔｈｅ　ｔｅｍ—　ｐｅｒａｔｕｒｅ　ｄａｔａ　ｗｈｉｃｈ　ｓｅｎｔ　ｔＯ　ｔｈｅ　ｍｏｎｉｔｏｒｉｎｇ　ｓｏｆｔｗａｒｅ　ｔｏ　ｄｉｓｐｌａｙ　ｗｉｌｌ　ｂｅ　ｓａｖｅｄ　ａｕｔｏｍａｔｅｄ．Ｔｈｅ　ｔｅｍｐｅｒａｔｕｒｅ　ａｃｑｕｉｓｚｔｉｏｎ　ｓｙｓｔｅｍ　ｃａｎ　ａｃｑｕｉｒｅ　ｔｈｅ　ｔｅｍｐｅｒａｔｕｒｅ　ｏｆ　ｍｕｌｔｉ—ｓｐｏｔｓ，ｗｉｒｅｌｅｓｓ　ｄａｔａ　ｔｒａｎｓｍｉｓｓｉｏｎ，ｄｉｓｐｌａｙ　ａｎｄ　ａｕｔｏ—ｓａｖｅ，ａｎｄ　ｐｒｏｖｉｄｅ　ｔｈｅ　ａｃｔｕａｌ　ｄａｔａ　ｆｏｒ　ｔｈｅ　ｓｔｕｄｙ　ｏｆ　ｔｈｅ　ｃｈａｎｇｅ　ｒｕｌｅ　ｏｆ　ｉｎ－ｅａｒ　ｔｅｍｐｅｒａｔｕｒｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｔｅｍｐｅｒａｔｕｒｅ　ａｃｑｕｉｓｉｔｉｏｎ　ｓｙｓｔｅｍ；ｗｉｒｅｌｅｓｓ；ｎＲＦ９０５；ＤＳ１８Ｂ２０　

山西科技ＳＨＡＮＸＩ　ＳＣＩＥＮＣＥ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ　２０１１年第２６卷第６期　

●信息技术　

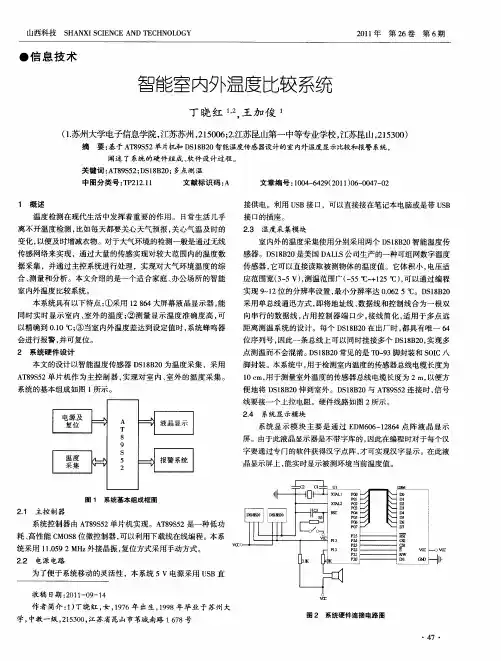

智能室内外温度比较系统　

丁晓红　，－．王加俊　

（１．苏州大学电子信息学院，江苏苏州，２１５００６；２．江苏昆山第一中等专业学校，江苏昆山，２１５３００）　

摘　要：基于ＡＴ８９Ｓ５２单片机和ＤＳ１８Ｂ２０智能温度传感器设计的室内外温度显示比较和报警系统，　

阐述了系统的硬件组成、软件设计过程。　

关键词：ＡＴ８９Ｓ５２；ＤＳｌ８Ｂ２０；多点测温　

中图分类号：ＴＰ２１２．１１　文献标识码：Ａ　文章编号：１００４—６４２９（２０１１）０６—００４７—０２　

１概述　

温度检测在现代生活中发挥着重要的作用。Ｅｔ常生活几乎　

离不开温度检测，比如每天都要关心天气预报，关心气温及时的　

变化，以便及时增减衣物。对于大气环境的检测一般是通过无线　

传感网络来实现，通过大量的传感实现对较大范围内的温度数　

据采集，并通过主控系统进行处理，实现对大气环境温度的综　

合、测量和分析。本文介绍的是一个适合家庭、办公场所的智能　

室内外温度比较系统。　

本系统具有以下特点：①采用１２　８６４大屏幕液晶显示器，能　

同时实时显示室内、室外的温度；②测量显示温度准确度高，可　

以精确到Ｏ．１Ｏ℃；③当室内外温度差达到设定值时，系统蜂鸣器　

会进行报警，并可复位。　

２系统硬件设计　

本文的设计以智能温度传感器ＤＳ１８Ｂ２０为温度采集，采用　

ＡＴ８９Ｓ５２单片机作为主控制器，实现对室内、室外的温度采集。　

系统的基本组成如图１所示。　

Ａ　Ｔ　８　９　Ｓ　５　２　

图１系统基本组成框图　２．１　主控制器　

系统控制器由ＡＴ８９Ｓ５２单片机实现。ＡＴ８９Ｓ５２是一种低功　

耗、商陛能ＣＭＯＳ８位微控制器，可以利用下载线在线编程。本系　

统采用１　１．０５９　２　ＭＨｚ外接晶振，复位方式采用手动方式。　

２＿２电源电路　

为了便于系统移动的灵活性，本系统５　ｖ电源采用ＵＳＢ直
