电动机基本知识
电动机通常简称为电机，俗称马达，在电路中用字母“M”（旧标准用“D”）表示。它的作用就是将电能转换为机械能。
1、按工作电源分类
根据工作电源的不同，电动机可分为直流电动机和交流电动机。其中交流电动机根据电源相数分为单相电动机和三相电动机。直流电动机又分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
2、按结构和工作原理分类
电动机按结构及工作原理可分为同步电动机和异步电动机两种。同步电动机又分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机 3 种。异步电动机又分为感应电动机和交流换向器电动机两种。感应电动机又分为单相异步电动机、三相异步电动机和罩极异步电动机3 种。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机 3 种。
3、按启动与运行方式分类
电动机按启动与运行方式可分为电容启动式电动机、电容启动运转式电动机和分相式电动机。 4、按用途分类
电动机按用途可分为驱动用电动机和控制用电动机。驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、复读机、吸尘器、照相机、电吹风、电动剃须刀、电动自行车、电动玩具等）用电动机、其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。控制用电动机又分为步进电动机和伺服电动机等。
5、按转子的结构分类
电动机按转子的结构可分为笼型感应电动机（早期称为鼠笼型异步电动机）和绕线转子感应电动机（早期称为绕线型异步电动机）。
6、按运转速度分类
电动机按运转速度可分为低速电动机、高速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。调速电动机除可分为有极恒速电动机、无极恒速电动机、有极变速电动机和无极变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM 变频调速电动机和开关磁阻调速电动机。
电动机基本知识
一、电动机的分类
二、三相异步机的结构
三相异步电动机按转子结构的不同分为笼型和绕线转子异步电动机两大类。笼型异步电动机由于结构简单、价格低廉、工作可靠、维护方便，已成为生产上应用得最广泛的一种电动机。绕线转子异步电动机由于结构较复杂、价格较高，一般只用在要求调速和起动性能好的场合，如桥式起重机上。异步电动机由两个基本部分组成：定子（固定部分）和转子（旋转部分）。笼型和绕线转子异步电动机的定子结构基本相同，所不同的只是转子部分。笼型异步电动机的主要部件，如图1-1所示；绕线转子异步电动机的结构如图1-2所示。
图1-1笼型异步电动机的主要部件
图1-2 绕线转子异步电动机的结构 1、定子
三相异步电动机的定子由机座中的定子铁心及定子绕组组成。机座一般由铸铁制成。定子铁心是有冲有槽的硅钢片叠成，片与片之间涂有绝缘漆。三相绕组是用绝缘铜线或铝线绕制成三相对称的绕组按一定的规则连接嵌放在定子槽中。过去用A、B、C表示三相绕组始端，X、Y、Z表示其相应的末端，这六个接线端引出至接线盒。按现国家标准，始端标以U1、V1、W1，末端标以U2、V2、W2。三相定子绕组可以接成如图1-3所示的星形或三角形，但必须视电源电压和绕组额定电压的情况而定。一般电源电压为380V（指线电压），如果电动机定子各相绕组的额定电压是220V，则定子绕组必须接成星形，如图1-3a所示；如果电动机各相绕组的额定电压为380V，则应将定子绕组接成三角形，如图1-3b所示。
图1-3 三相绕组的联结
2、转子
转子部分是由转子铁心和转子绕组组成的。转子铁心也是由相互绝缘的硅钢片叠成的。转子冲片如图1-4a所示。铁心外圆冲有槽，槽内安装转子绕组。根据转子绕组结构不同可分为两种形式：笼型转子和绕线型转子。
（1）笼型转子
笼型转子的绕组是在铁心槽内放置铜条，铜条的两端用短路环焊接起来，绕组的形状如图1-4b所示。它像个鼠笼，故称之为笼型转子。为了简化制造工艺，小容量异步电动机的笼型转子都是熔化的铝浇铸在槽内而成，称为铸铝转子。在浇铸的同时，把转子的短路环和端部的冷却风扇也一样用铝铸成，如图1-5所示。
1
理论课程教案（首页）（代号A-4）
共3页
课 程 《电机与变压器》教案 授课
教师 肖老师 欧老师
课 题 第五单元 三相异步电动机的基础
分课题
（任务名称） 课题一
三相异步电动机的种类和用途
授课班级 13电子（1） 授课时间
（ 年 月 日） 2013-10-29 课时 3
学习目标
知识
目标
通过教学使学生掌握三相异步电动机的种类和用途及其主要性能
技能
目标
使学生掌握三相异步电动机的种类和用途
知识、技能重点 使学生掌握三相异步电动机的种类和用途
知识、技能难点 通过教学使学生掌握三相异步电动机主要性能
教学方法
（方式、
手段） 授课方法：理论与实践理论
讲授、举例演示法
合作探究：以小组为单位讨论学习，树立团队合作意识。
教学回顾 变压器的结构、种类和用途及工作原理（以小组形式回答）
说 明 教具准备：
小白板、卡纸、多媒体投影机、电脑等。
审阅签名： 年 月 日 2 教
学
过
程 点名，强调纪律、安全！
直接引入
出示：玩具电动小汽车，接上一节干电池并开动。
设问：它是靠什么装置来运动的？电动机是根据什么原理工作的呢？
三相异步电动机的分类
三相异步电动机已广泛使用，种类繁多，一般按以下方式分类：
(1)按转子结构分类：笼型和绕线转子型，其中笼型使用得较广泛。
(2)按防护形式分类：开启式(1P11)、防护式(1P22、IP23)、封闭式(1P44)及防爆式等。
(3)按使用环境分类：船用、化工用、高原用、湿热带用等。
(4)按电动机容量分类：大、中、小型和微型电动机，微型电动机也称为分马力电动机。
3 教
学
过
程 （5）按电能种类分电动机的主要种类、性能和用途

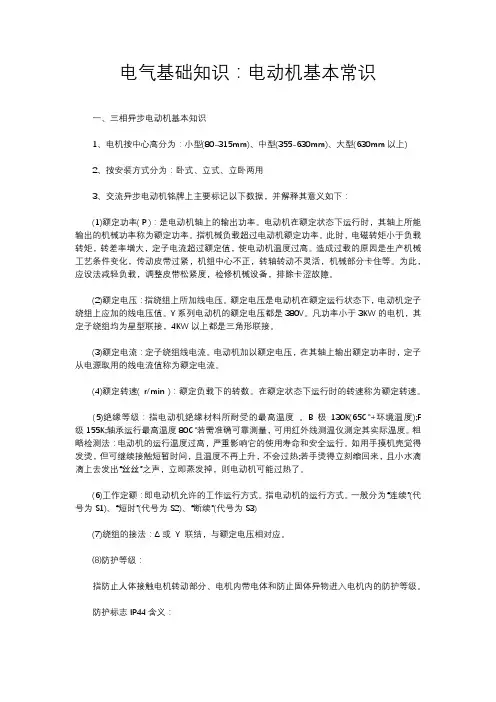

电气基础知识：电动机基本常识
一、三相异步电动机基本知识
1、电机按中心高分为：小型(80-315mm)、中型(355-630mm)、大型(630mm以上)
2、按安装方式分为：卧式、立式、立卧两用
3、交流异步电动机铭牌上主要标记以下数据，并解释其意义如下：
(1)额定功率( P )：是电动机轴上的输出功率。电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。指机械负载超过电动机额定功率。此时，电磁转矩小于负载转矩，转差率增大，定子电流超过额定值，使电动机温度过高。造成过载的原因是生产机械工艺条件变化，传动皮带过紧，机组中心不正，转轴转动不灵活，机械部分卡住等。为此，应设法减轻负载，调整皮带松紧度，检修机械设备，排除卡涩故障。
(2)额定电压：指绕组上所加线电压。额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。Y系列电动机的额定电压都是380V。凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
(3)额定电流：定子绕组线电流。电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
(4)额定转速( r/min )：额定负载下的转数。在额定状态下运行时的转速称为额定转速。
(5)绝缘等级：指电动机绝缘材料所耐受的最高温度 。B极130K(65℃+环境温度);F
级155K;轴承运行最高温度80℃若需准确可靠测量，可用红外线测温仪测定其实际温度。粗略检测法：电动机的运行温度过高，严重影响它的使用寿命和安全运行。如用手摸机壳觉得发烫，但可继续接触短暂时间，且温度不再上升，不会过热;若手烫得立刻缩回来，且小水滴滴上去发出“丝丝”之声，立即蒸发掉，则电动机可能过热了。
(6)工作定额：即电动机允许的工作运行方式。指电动机的运行方式。一般分为“连续”(代号为S1)、“短时”(代号为S2)、“断续”(代号为S3)
