第 1 页 共 39页

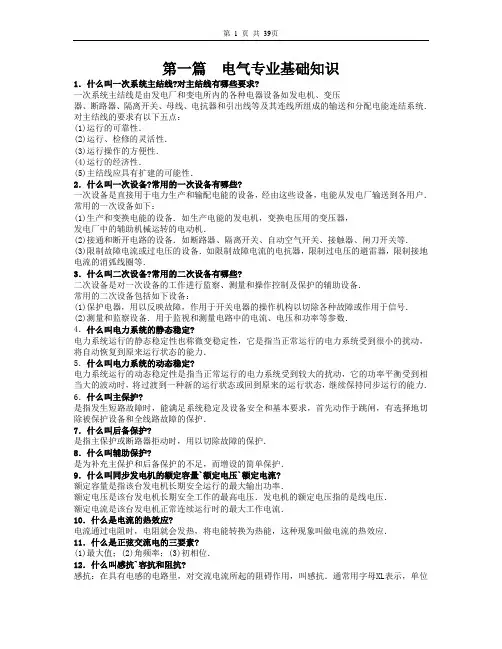

第一篇 电气专业基础知识
1．什么叫一次系统主结线?对主结线有哪些要求?
一次系统主结线是由发电厂和变电所内的各种电器设备如发电机、变压
器、断路器、隔离开关、母线、电抗器和引出线等及其连线所组成的输送和分配电能连结系统．
对主结线的要求有以下五点：
(1)运行的可靠性．
(2)运行、检修的灵活性．
(3)运行操作的方便性．
(4)运行的经济性．
(5)主结线应具有扩建的可能性．
2．什么叫一次设备?常用的一次设备有哪些?
一次设备是直接用于电力生产和输配电能的设备，经由这些设备，电能从发电厂输送到各用户．
常用的一次设备如下：
(1)生产和变换电能的设备．如生产电能的发电机，变换电压用的变压器，
发电厂中的辅助机械运转的电动机．
(2)接通和断开电路的设备．如断路器、隔离开关、自动空气开关、接触器、闸刀开关等．
(3)限制故障电流或过电压的设备．如限制故障电流的电抗器，限制过电压的避雷器，限制接地电流的消弧线圈等．
3．什么叫二次设备?常用的二次设备有哪些?
二次设备是对一次设备的工作进行监察、测量和操作控制及保护的辅助设备．
常用的二次设备包括如下设备：
(1)保护电器，用以反映故障，作用于开关电器的操作机构以切除各种故障或作用于信号．
(2)测量和监察设备．用于监视和测量电路中的电流、电压和功率等参数．
4．什么叫电力系统的静态稳定?
电力系统运行的静态稳定性也称微变稳定性，它是指当正常运行的电力系统受到很小的扰动，将自动恢复到原来运行状态的能力．
5．什么叫电力系统的动态稳定?
电力系统运行的动态稳定性是指当正常运行的电力系统受到较大的扰动，它的功率平衡受到相当大的波动时，将过渡到一种新的运行状态或回到原来的运行状态，继续保持同步运行的能力．
6．什么叫主保护?
是指发生短路故障时，能满足系统稳定及设备安全和基本要求，首先动作于跳闸，有选择地切除被保护设备和全线路故障的保护．

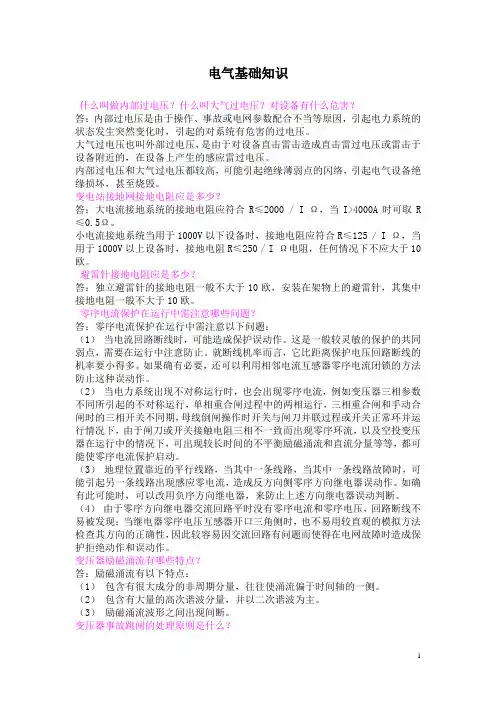

1 电气基础知识
什么叫做内部过电压？什么叫大气过电压？对设备有什么危害？
答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。
大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。
内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。
变电站接地网接地电阻应是多少？
答：大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I>4000A时可取R≤0.5Ω。
小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V以上设备时，接地电阻R≤250 / I Ω电阻，任何情况下不应大于10欧。
避雷针接地电阻应是多少？
答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。
零序电流保护在运行中需注意哪些问题？
答：零序电流保护在运行中需注意以下问题：
（1） 当电流回路断线时，可能造成保护误动作。这是一般较灵敏的保护的共同弱点，需要在运行中注意防止。就断线机率而言，它比距离保护电压回路断线的机率要小得多。如果确有必要，还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作。
（2） 当电力系统出现不对称运行时，也会出现零序电流，例如变压器三相参数不同所引起的不对称运行，单相重合闸过程中的两相运行，三相重合闸和手动合闸时的三相开关不同期，母线倒闸操作时开关与闸刀并联过程或开关正常环并运行情况下，由于闸刀或开关接触电阻三相不一致而出现零序环流，以及空投变压器在运行中的情况下，可出现较长时间的不平衡励磁涌流和直流分量等等，都可能使零序电流保护启动。
（3） 地理位置靠近的平行线路，当其中一条线路，当其中一条线路故障时，可能引起另一条线路出现感应零电流，造成反方向侧零序方向继电器误动作。如确有此可能时，可以改用负序方向继电器，来防止上述方向继电器误动判断。
厦门市环境能源投资发展有限公司

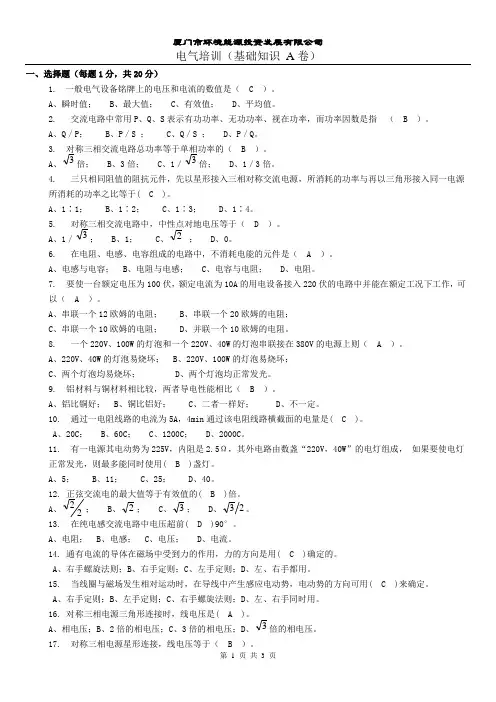

电气培训（基础知识 A卷）
第 1 页 共 3 页 一、选择题（每题1分，共20分）
1. 一般电气设备铭牌上的电压和电流的数值是（ C ）。
A、瞬时值； B、最大值； C、有效值； D、平均值。
2. 交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指 （ B ）。
A、Q／P； B、P／S ； C、Q／S ； D、P／Q。
3.
对称三相交流电路总功率等于单相功率的（ B ）。
A、3倍； B、3倍； C、1／3倍； D、1／3倍。
4. 三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于( C )。
A、1∶1； B、1∶2； C、1∶3； D、1∶4。
5.
对称三相交流电路中，中性点对地电压等于（ D ）。
A、1／3； B、1； C、2 ； D、0。
6. 在电阻、电感、电容组成的电路中，不消耗电能的元件是（ A ）。
A、电感与电容； B、电阻与电感； C、电容与电阻； D、电阻。
7. 要使一台额定电压为100伏，额定电流为10A的用电设备接入220伏的电路中并能在额定工况下工作，可以（ A ）。
A、串联一个12欧姆的电阻； B、串联一个20欧姆的电阻；
C、串联一个10欧姆的电阻； D、并联一个10欧姆的电阻。
8. 一个220V、100W的灯泡和一个220V、40W的灯泡串联接在380V的电源上则（ A ）。
A、220V、40W的灯泡易烧坏； B、220V、100W的灯泡易烧坏；
C、两个灯泡均易烧坏； D、两个灯泡均正常发光。
9. 铝材料与铜材料相比较，两者导电性能相比（ B ）。
A、铝比铜好； B、铜比铝好； C、二者一样好； D、不一定。
厦门市环境能源投资发展有限公司

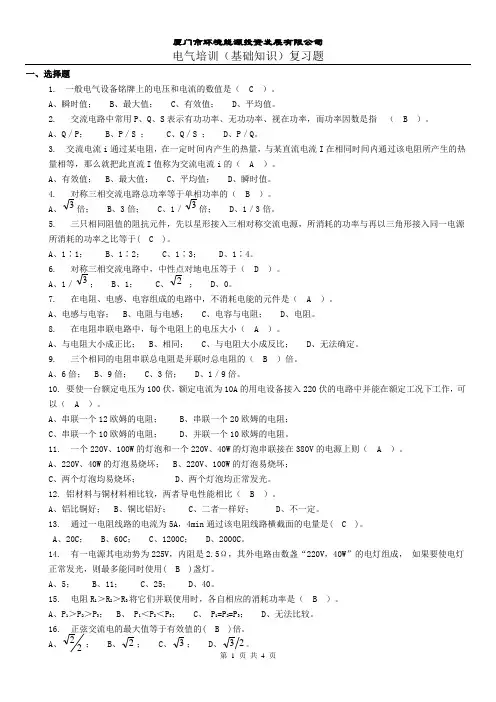

电气培训（基础知识）复习题
第 1 页 共 4 页 一、选择题
1. 一般电气设备铭牌上的电压和电流的数值是（ C ）。
A、瞬时值； B、最大值； C、有效值； D、平均值。
2. 交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指 （ B ）。
A、Q／P； B、P／S ； C、Q／S ； D、P／Q。
3. 交流电流i通过某电阻，在一定时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流I值称为交流电流i的（ A ）。
A、有效值； B、最大值； C、平均值； D、瞬时值。
4. 对称三相交流电路总功率等于单相功率的（ B ）。
A、3倍； B、3倍； C、1／3倍； D、1／3倍。
5. 三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于( C )。
A、1∶1； B、1∶2； C、1∶3； D、1∶4。
6. 对称三相交流电路中，中性点对地电压等于（ D ）。
A、1／3； B、1； C、2 ； D、0。
7. 在电阻、电感、电容组成的电路中，不消耗电能的元件是（ A ）。
A、电感与电容； B、电阻与电感； C、电容与电阻； D、电阻。
8. 在电阻串联电路中，每个电阻上的电压大小（ A ）。
A、与电阻大小成正比； B、相同； C、与电阻大小成反比； D、无法确定。
9. 三个相同的电阻串联总电阻是并联时总电阻的（ B ）倍。
A、6倍； B、9倍； C、3倍； D、1／9倍。
10. 要使一台额定电压为100伏，额定电流为10A的用电设备接入220伏的电路中并能在额定工况下工作，可以（ A ）。
