电气设备绝缘试验
[摘 要]电气设备绝缘试验是保证电气设备安全、可靠工作的检验手段，试验目的是为了及早发现绝缘缺陷，减少事故，确保电气设备安全、可靠地运行。本文主要论述了电气设备的绝缘缺陷、高压绝缘的试验方法等进行论述，希望对初学者有所借鉴。
[关键词]电气 绝缘 试验9
中图分类号：tv547 文献标识码：a 文章编号：1009-914x（2013）04-0064-01
工程上的电介质在电场作用下有些现象尚未能从理论上得到圆满的解释，这样在很大程度上要依据试验技术进行解释和判断。同时，为了保证电气设备的安全运行，需对设备进行各种试验。通过试验，掌握电气设备绝缘的情况，保证产品的质量或尽早发现绝缘缺陷，从而进行相应的维护与检修，防患于未然，以保证设备的安全运行。电气设备的出厂试验、安装时的交接试验和运行中定期进行的预防性试验，都是为了这一目的。
电气设备的绝缘缺陷一般可分为两类：第一类是集中性缺陷。这是指电气设备在制造过程中形成的绝缘局部缺损（例如，固体介质中内含气泡、杂质等）；在运输或运行中绝缘受到局部损伤，如电缆中含有气泡发生局部放电而损坏；由机械损伤而受潮等。这一类绝缘缺陷在一定条件下会发展扩大，波及整体。第二类是分布性缺陷。这是指高压电气设备整体绝线性能下降，如电机、变压器等绝缘全面受潮、老化、变质等。
绝缘内有了缺陷后，其特性往往要发生变化。因此，可以通过试验测量绝缘的特性及其变化，把隐藏的缺陷查出来，以判断绝缘状况。高压绝缘的试验方法很多，可分为两类：一类是非破坏性试验，或称为检查性试验或称为特性试验。它是指较低电压下或用其他不损伤绝缘的方法来测定电气设备绝缘的某些特性及其变化情况，从而判断在加工制造过程和运输、远行过程中出现的绝缘缺陷。另一类是破坏性试验或称为耐压试验。它是模拟设备在运行过程中实际可能碰到的危险的高电压状况，对绝缘加上与之等价的高电压来进行试验，从而考核绝缘的耐电强度。这类试验对绝缘的考核是严格的，揭露那些危险性较大的集中性缺陷，它能保证绝缘有一定的绝缘水平或裕度，但在试验中可能对绝缘造成损伤或击穿，因而称之为破坏性试验。为了避免在试验中损坏设备，破坏性试验是在非破坏试验之后进行。如果在非破坏性试验时已发现绝缘有不正常情况存在，则须查明原因并消除后，方可进行耐压试验。由于放电理论不够完善，还不能从检查性试验中推导得出绝缘的击穿电压是多少，因此必须进行耐压试验，才能最终判断电气设备能否继续投入运行，所以，两者是相辅相成的。

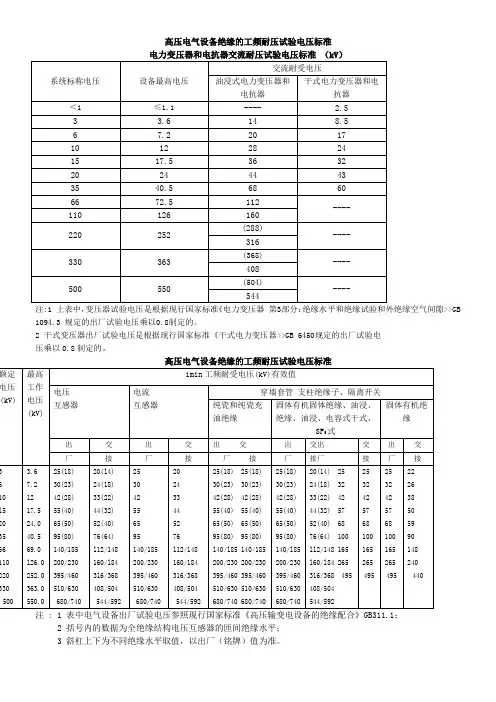

高压电气设备绝缘的工频耐压试验电压标准
电力变压器和电抗器交流耐压试验电压标准 （kV）
系统标称电压 设备最高电压 交流耐受电压
油浸式电力变压器和电抗器 干式电力变压器和电抗器
＜1 ≤1.1 ---- 2.5
3 3.6 14 8.5
6 7.2 20 17
10 12 28 24
15 17.5 36 32
20 24 44 43
35 40.5 68 60
66 72.5 112 ---- 110 126 160
220 252 (288) ---- 316
330 363 (368) ---- 408
500 550 (504) ---- 544
注:1 上表中，变压器试验电压是根据现行国家标准《电力变压器 第3部分：绝缘水平和绝缘试验和外绝缘空气间隙>>GB
1094.3 规定的出厂试验电压乘以0.8制定的。
2 干式变压器出厂试验电压是根据现行国家标准《干式电力变压器>>GB 6450规定的出厂试验电
压乘以0.8制定的。
高压电气设备绝缘的工频耐压试验电压标准
额定
电压
(kV) 最高
工作
电压
(kV) 1min工频耐受电压(kV)有效值
电压
互感器 电流
互感器 穿墙套管 支柱绝缘子、隔离开关
纯瓷和纯瓷充油绝缘 固体有机固体绝缘、油浸、绝缘、油浸、电容式干式、SF6式 固体有机绝缘
出 交 出 交 出 交 出 交出 交 出 交
厂 接 厂 接 厂 接 厂 接厂 接 厂 接
3
6
10
l5
20
35
66
110
220
330
500 3.6
7.2
12
17.5
24.0
40.5
69.0
l26.0
252.0
363.0
550.0 25(18)
30(23)
42(28)
55(40)
65(50)
95(80)
140/185
200/230
395/460
510/630
680/740 20(l4)
24(18)
33(22)
６ 《电气开关》（２０１３．Ｎｏ．２）
文章编号：１００４—２８９Ｘ（２０１３）０２—０００６—０３
电气设备绝缘的高电压试验与安全防护措施
苏毅
（中国南方电网超高压输电公司柳州局，广西 柳州 ５４５００６）
摘 要：电气设备的绝缘长期运行中会受到受到电场、热效应、机械应力、化学腐蚀以及环境条件等因素的影响，
其绝缘品质将逐渐劣化，极可能导致绝缘系统的破坏，因此一般在高电压试验室中模拟工频交流电压、冲击高电 压或直流电压来检验电气设备绝缘的耐压能力。基于此，介绍了高频高电压试验与脉冲高电压试验，最后又分析
了高电压试验中的安全防护措施。
关键词：绝缘；高电压试验；工频高电压；脉冲高电压；安全防护 中图分类号：ＴＭ８５ 文献标识码：Ｂ
Ｈｉｇｈ Ｖｏｌｔａｇｅ Ｔｅｓｔ ａｎｄ Ｓａｆｅｔｙ Ｐｒｏｔｅｃｔｉｏｎ Ｍｅａｓｕｒｅｓ
ｏｆ Ｅｌｅｃｔｒｉｃ Ｅｑｉｕｐｍｅｎｔ Ｉｎｓｕｌａｔｉｏｎ
Ｓ
（Ｌｉｕｚｈｏｕ Ｂｕｒｅａｕ，ＥＨＶ Ｐｏｗｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ Ｃｏｍｐａｎｙ，ＣＳＧ，Ｌｉｕｚｈｏｕ ５４５００６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｉｎｓｕｌａｔｉｏｎ ｏｆ ｔｈｅ ｅｌｅｃｔｒｉｃａｌ ｅｑｕｉｐｍｅｎｔ ｗｉｌｌ ｂｅ ｌｏｎｇ ｔｅｒｍ ｏｐｅｒａｔｉｏｎ ｂｙ ｅｌｅｃｔｒｉｃ ｆｉｅｌｄ，ｈｅａｔｉｎｇ，ｍｅｃｈａｎｉｃａｌ
ｓｔｒｅｓｓ，ｃｈｅｍｉｃＭ ｃｏｒｒｏｓｉｏｎ ａｎｄ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｃｏｎｄｉｔｉｏｎ ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｆａｃｔｏｒｓ，ｉｔｓ ｉｎｓｕｌａｔｉｏｎ ｑｕａｌｉｔｙ ｗｉｌｌ ｇｒａｄｕａｌｌｙ ｄｅｇｒａｄａｔｉｏｎ，ｍｏｓｔ ｐｒｏｂａｂｌｙ ｌｅａｄ ｔｏ ｔｈｅ ｄｅｓｔｒｕｃｔｉｏｎ ｏｆ ｔｈｅ ｉｎｓｕｌａｔｉｏｎ ｓｙｓｔｅｍ，ＳＯ ｇｅｎｅｒａｌ ｉｎ ｈｉ【ｇｈ ｖｏｌｔａｇｅ ｉｎ ｓｉｍｕｌａｔｅｄ ｌａｂｏ— ｒａｔｏｒｙ ｗｏｒｋ￣ｅｑｕｅｎｃｙ ｖｏｌｔａｇｅ，ｉｍｐａｃｔ ｏｆ ｈｉｇｈ ｖｏｌｔａｇｅ ｏｒ ｄｃ ｖｏｌｔａｇｅ ｅｌｅｃｔｒｉｃａｌ ｅｑｕｉｐｍｅｎｔ ｔｏ ｔｅｓｔ ｔｈｅ ｐｒｅｓｓｕｒｅ—ｒｅｓｉｓｔａｎｃｅ

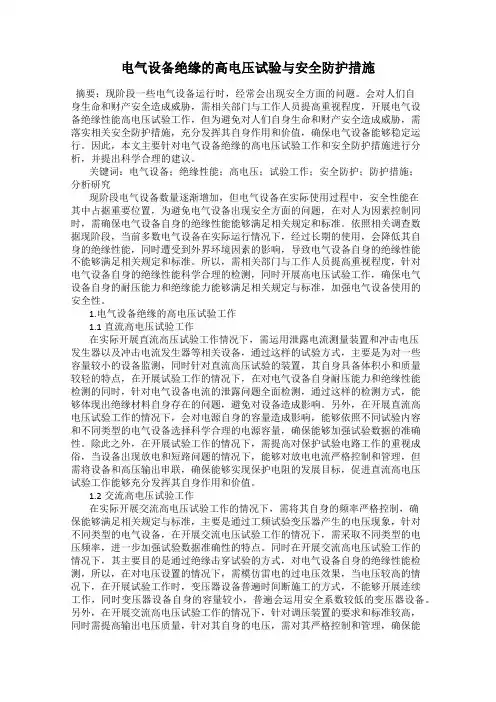

电气设备绝缘的高电压试验与安全防护措施
摘要：现阶段一些电气设备运行时，经常会出现安全方面的问题。会对人们自身生命和财产安全造成威胁，需相关部门与工作人员提高重视程度，开展电气设备绝缘性能高电压试验工作，但为避免对人们自身生命和财产安全造成威胁，需落实相关安全防护措施，充分发挥其自身作用和价值，确保电气设备能够稳定运行。因此，本文主要针对电气设备绝缘的高电压试验工作和安全防护措施进行分析，并提出科学合理的建议。
关键词：电气设备；绝缘性能；高电压；试验工作；安全防护；防护措施；分析研究
现阶段电气设备数量逐渐增加，但电气设备在实际使用过程中，安全性能在其中占据重要位置，为避免电气设备出现安全方面的问题，在对人为因素控制同时，需确保电气设备自身的绝缘性能能够满足相关规定和标准。依照相关调查数据现阶段，当前多数电气设备在实际运行情况下，经过长期的使用，会降低其自身的绝缘性能，同时遭受到外界环境因素的影响，导致电气设备自身的绝缘性能不能够满足相关规定和标准。所以，需相关部门与工作人员提高重视程度，针对电气设备自身的绝缘性能科学合理的检测，同时开展高电压试验工作，确保电气设备自身的耐压能力和绝缘能力能够满足相关规定与标准，加强电气设备使用的安全性。
