高压电气设备绝缘试验的新技术

1 500kV设备不拆高压引线电气试验方法的研究

佛山供电局 试验研究所 高压分部

一、前言

2002年以前，佛山供电分公司对500kV电气设备，如：断路器、电流互感器，已是不拆高压引线进行电气试验，但对主变、避雷器（MOA）、电容式电压互感器（CVT）等设备试验时，考虑到设备结构特点、电场干扰强烈等原因，不拆线试验难度较大，在预防性试验时仍需拆除高压引线。由于500kV电气设备高压引线高、粗、长、重，需要动用高空作业车配合检修人员进行解、接高压引线，在非全站停电时设备上的感应电压高，这些都花费了不少时间，给工作带来很大的不便，延长了试验停电时间。同时，还可能由于接引线接头接触不良引起接头发热，给设备安全运行带来隐患。

这次研究主要结合500kV罗洞站的实际，针对500kV电气设备不拆引线的试验方法进行，代替原来需要拆除高压引线的试验方法。该方法也可适用于500kV以下电压等级的同类设备试验。同时，考虑到10kV 并联电容器组停电预试时，每一台均需拆线（高压熔丝）测量电容量，而电容器的数量较大，耗费较多的人力和时间，故也纳入本项目研究解决。项目研究的主要内容有：

⑴、500kV主变不拆线进行绝缘电阻、介损等项目的测量；

⑵、CVT在不拆线时介损的试验方法及判断标准；

⑶、MOA在不拆线时的直流泄漏电流的试验方法及判断标准；

⑷、10kV 电容器组不拆引线进行逐台电容器的电容量测量。

二、500kV主变不拆线试验方法研究

1、试验情况分析

罗洞站共有9台主变，全部为单相自耦变压器。高、中压侧（500kV、220kV）为同一绕组，不拆高压引线时高压侧与CVT、MOA连在一起；低压侧（35kV）三相通过硬母线接成三角形接线。以往预试时需拆除主变本体的各电压侧的引线，现进行的不拆线方案，只是不拆500kV侧套管的高压引线（对于220kV套管引线，理论上可以不拆线进行试验，但由于其到220kV场地距离过远，出于安全方面考虑，且拆线难度不大，故试验时也进行拆线），35kV及中性点 2 套管则是一定要拆线才能进行。

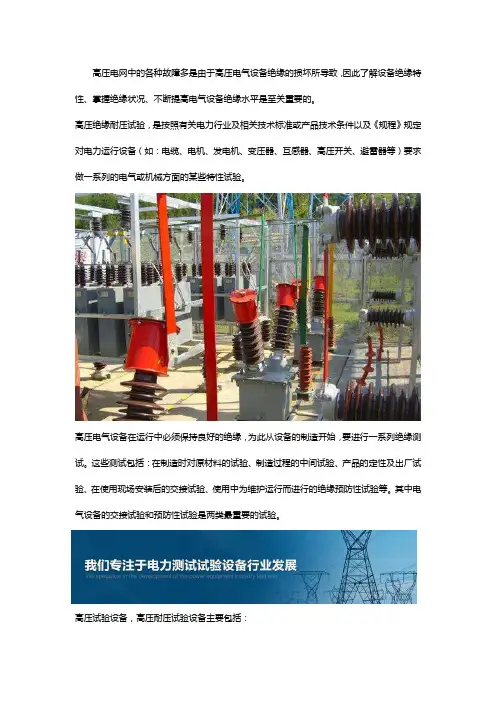

高压电网中的各种故障多是由于高压电气设备绝缘的损坏所导致，因此了解设备绝缘特性、掌握绝缘状况、不断提高电气设备绝缘水平是至关重要的。

高压绝缘耐压试验，是按照有关电力行业及相关技术标准或产品技术条件以及《规程》规定对电力运行设备（如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等）要求做一系列的电气或机械方面的某些特性试验。

高压电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。其中电气设备的交接试验和预防性试验是两类最重要的试验。

高压试验设备，高压耐压试验设备主要包括： 其中电力试验设备主要有：变压器容量测试仪、直流电阻快速测试仪、全自动变比组别测试仪、三倍频发生器、变压器空载负载特性测试仪、变压器有载开关测试仪、全自动绝缘油介电强度测试仪、全自动抗干扰异频介损测试仪、交流耐压调频谐振装置、交直流高压试验变压器(油浸式、充气式、干式试验变压器）、开关接触电阻测试仪（回路电阻测试仪）、真空开关真空度测试仪、高压开关机械动特性测试仪、六氟化硫气体检漏仪、六氟化硫气体微水测量仪、大电流发生器、氧化锌避雷器测试仪、氧化锌避雷器直流参数测试仪、直流高压

发生器、0.1HZ超低频高压发生器、电缆故障测试仪。

输电线路故障距离测试仪、线缆高度测量仪、无线高压核相器、绝缘电阻测试仪、接地电阻测试仪、钳形接地电阻测试仪、大型地网接地电阻测试仪、互感器伏安特性综合测试仪、继电保护测试仪。

绝缘防护工具耐压试验装置、局部放点测试仪、全自动电容电桥测试仪、配电网电容电流测试仪等仪器设备。绝缘预防性试验可分为两大类：一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无缺陷。实验证明，这类方法 是行之有效的，但目前还不能只靠它来可靠的判断绝缘的耐电强度。

高压电与绝缘技术论文

电气设备在制造、运输和安装的过程中都会出现很多绝缘问题，这些问题如果不及时发现都会对人们生产生活甚至生命安全造成重大影响，下面是店铺为大家整理的高压电与绝缘技术论文，希望你们喜欢。

高压电与绝缘技术论文篇一

高压电器设备绝缘试验的发展方向研究

【摘要】高压电器设备绝缘试验非常重要，对人们生活和生命财产安全都有重要意义，通过做高压电器设备绝缘试验对高压电器设备绝缘有了分析，高压试验中还存在很多不足，本文对状态化的检修技术和状态化的试验技术进行了浅析，争取提高高压电器绝缘试验的总体水平。

【关键词】高压;电器设备;绝缘试验;发展

1、前言

电气设备非常容易受环境影响，自然中的电场，还有化学腐蚀和机械应力等都会使其绝缘品质降低，甚至遭到破坏造成瘫痪。此外，电气设备在制造、运输和安装的过程中都会出现很多绝缘问题，这些问题如果不及时发现都会对人们生产生活甚至生命安全造成重大影响，所以做高压电器设备绝缘试验非常的有必要，但是绝缘试验中存在很多不足之处亟待解决，本文对高压电器的绝缘试验的发展方向进行浅析，对电器设备常规试验中存在的问题提出相应解决方案。

2、高压电器设备常规绝缘试验的意义和存在的问题

2.1常规高压电器绝缘试验的重要意义

高压电器设备常规绝缘试验的形式主要有产品的出厂试验，还有设备预防性试验和交接性试验等，这些试验形式都是通过长期实践经验中总结出来的，并且都是理论和实践结合的重要产物，长期来看，这些试验方式对高压电气设备的运行安全性稳定性都有非常重要的意义。在试验数据都符合要求的情况下，高压电器设备的故障还很多，只要原因是常规性绝缘试验在试验周期内还会出现设备故障问题，所以完善的高压电器设备绝缘试验发展还是个漫长的过程，相关工作人员应该积极寻求解决方法，让高压试验能真正为人们生活和安全提供保障。

2.2常规高压设备预防性绝缘试验中存在的问题

目前常规高压电器设备预防性试验还存在很多问题，首先，在进行试验时对设备的运行会产生影响，这样设备的使用时间就会相对减少，高压电器常规绝缘试验的工作量非常大，试验又不能集中在一段时间完成，而且气候环境等因素也会影响其试验正常进行，这样就浪费了非常多的时间和人力物力。同时试验中会存在很多误差，如进行介质损耗的常规试验时，一般试验条件是在10KV情况下进行，在这样的电压条件下，很多设备的故障表现的不是很明显，一些故障只有在较高的电压下才会显现出来，这就是很多故障不能及时发现的原因。电力设备的正常运作过程中，人们关注的往往是绝缘结构剩余的电气强度，但是电气强度和介质损耗、绝缘电阻等参数其实没有直接的函数关系，所以这些试验结果不能对电气设备的绝缘程度提供有力的证据，要想仅凭这些试验来对电气设备绝缘程度做出判断是非常有难度的，这样也不能确保电气设备的运行安全。高压电器设备的绝缘程度还会随着试验而受到一定程度的破坏，这对试验也有深远影响。综上所述，高压电器设备绝缘试验中还存在很多亟待解决的重要问题，这些问题都需要引起重视，努力克服才能真正实现科学的试验。

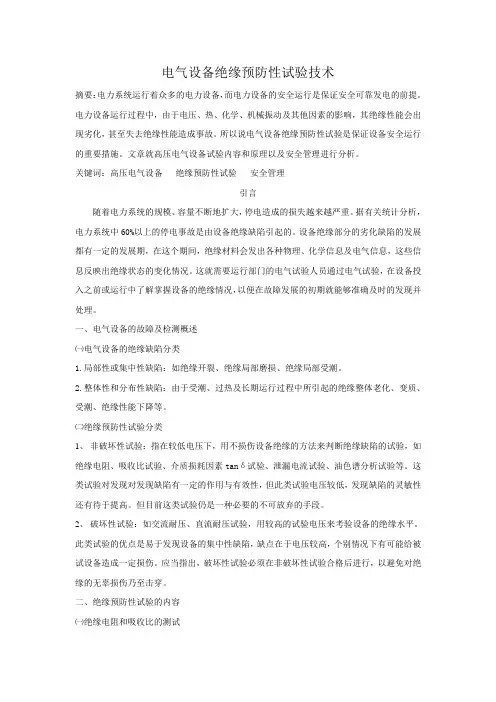

电气设备绝缘预防性试验技术

摘要：电力系统运行着众多的电力设备，而电力设备的安全运行是保证安全可靠发电的前提。电力设备运行过程中，由于电压、热、化学、机械振动及其他因素的影响，其绝缘性能会出现劣化，甚至失去绝缘性能造成事故。所以说电气设备绝缘预防性试验是保证设备安全运行的重要措施。文章就高压电气设备试验内容和原理以及安全管理进行分析。

关键词：高压电气设备 绝缘预防性试验 安全管理

引言

随着电力系统的规模、容量不断地扩大，停电造成的损失越来越严重。据有关统计分析，电力系统中60%以上的停电事故是由设备绝缘缺陷引起的。设备绝缘部分的劣化缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学信息及电气信息，这些信息反映出绝缘状态的变化情况。这就需要运行部门的电气试验人员通过电气试验，在设备投入之前或运行中了解掌握设备的绝缘情况，以便在故障发展的初期就能够准确及时的发现并处理。

一、电气设备的故障及检测概述

㈠电气设备的绝缘缺陷分类

1.局部性或集中性缺陷：如绝缘开裂、绝缘局部磨损、绝缘局部受潮。

2.整体性和分布性缺陷：由于受潮、过热及长期运行过程中所引起的绝缘整体老化、变质、受潮、绝缘性能下降等。

㈡绝缘预防性试验分类

1、 非破坏性试验：指在较低电压下，用不损伤设备绝缘的方法来判断绝缘缺陷的试验，如绝缘电阻、吸收比试验、介质损耗因素tanδ试验、泄漏电流试验、油色谱分析试验等。这类试验对发现对发现缺陷有一定的作用与有效性，但此类试验电压较低，发现缺陷的灵敏性还有待于提高。但目前这类试验仍是一种必要的不可放弃的手段。

2、 破坏性试验：如交流耐压、直流耐压试验，用较高的试验电压来考验设备的绝缘水平。此类试验的优点是易于发现设备的集中性缺陷，缺点在于电压较高，个别情况下有可能给被试设备造成一定损伤。应当指出，破坏性试验必须在非破坏性试验合格后进行，以避免对绝缘的无辜损伤乃至击穿。
