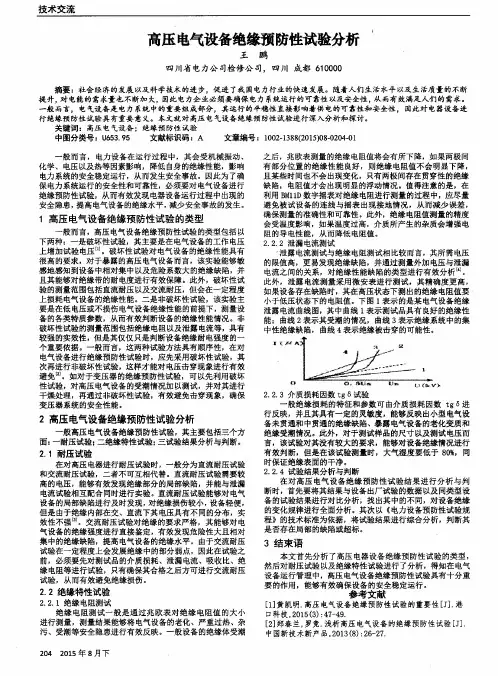

高压电气设备绝缘预防性试验分析　

王鹏　

四川省电力公司检修公司，四川成都６１００００　

摘要：社会经济的发展以及科学技术的进步，促进了我国电力行业的快速发展。随着人们生活水平以及生活质量的不断　提升，对电能的需求量也不断加大，因此电力企业必须要确保电力系统运行的可靠性以及安全性，从而有效满足人们的需求。　

一般而言，电气设备是电力系统中的重要组成部分，其运行的平穗性直接影响着供电的可靠性和安全性，因此对电器设备进　

行绝缘预防性试验具有重要意义。本文就对高压电气设备绝缘预防性试验进行深入分析和探讨。　

关键词：高压电气设备：绝缘预防性试验　

中图分类号：Ｕ６５３．９５　文献标识码：Ａ　文章编号：１００２．１３８８（２０１５）０８—０２０４．０１　

一般而言，电力设备在运行过程中，其会受机械振动、　

化学、电压以及热等因素影响，降低自身的绝缘性能，影响　

电力系统的安全稳定运行，从而发生安全事故。因此为了确　

保电力系统运行的安全性和可靠性，必须要对电气设备进行　

绝缘预防性试验，从而有效发现电器设备运行过程中出现的　

安全隐患，提高电气设备的绝缘水平，减少安全事故的发生。　

１高压电气设备绝缘预防性试验的类型　

一般而言，高压电气设备绝缘预防性试验的类型包括以　

下两种：一是破坏性试验，其主要是在电气设备的工作电压　上增加试验电压ｎ　。破坏性试验对电气设备的绝缘性能具有　

很高的要求，对于暴露的高压电气设备而言，该实验能够敏　感地感知到设备中相对集中以及危险系数大的绝缘缺陷，并　

且其能够对绝缘带的耐电度进行有效保障。此外，破坏性试　

验的测量范围包括直流耐压以及交流耐压，但会在一定程度　

上损耗电气设备的绝缘性能。二是非破坏性试验，该实验主　

要是在低电压或不损伤电气设备绝缘性能的前提下，测量设　备的各类特质参数，从而有效判断设备的绝缘性能情况。非　

破坏性试验的测量范围包括绝缘电阻以及泄露电流等，具有　

较强的实效性，但是其仅仅只是判断设备绝缘耐电强度的一　

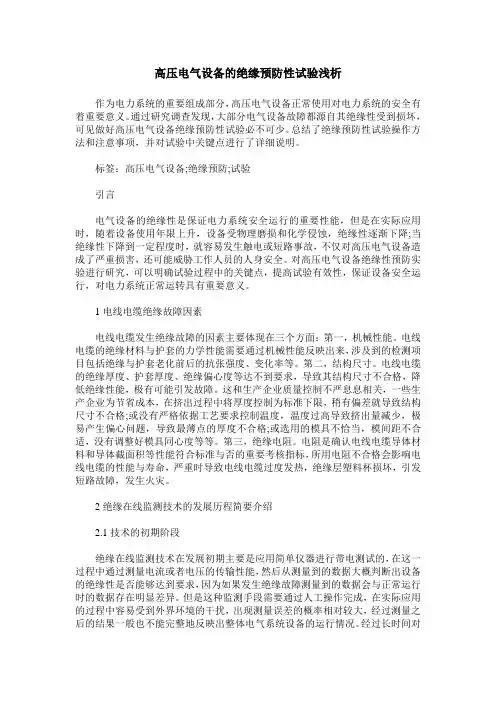

高压电气设备的绝缘预防性试验浅析

作为电力系统的重要组成部分，高压电气设备正常使用对电力系统的安全有着重要意义。通过研究调查发现，大部分电气设备故障都源自其绝缘性受到损坏，可见做好高压电气设备绝缘预防性试验必不可少。总结了绝缘预防性试验操作方法和注意事项，并对试验中关键点进行了详细说明。

标签：高压电气设备;绝缘预防;试验

引言

电气设备的绝缘性是保证电力系统安全运行的重要性能，但是在实际应用时，随着设备使用年限上升，设备受物理磨损和化学侵蚀，绝缘性逐渐下降;当绝缘性下降到一定程度时，就容易发生触电或短路事故，不仅对高压电气设备造成了严重损害，还可能威胁工作人员的人身安全。对高压电气设备绝缘性预防实验进行研究，可以明确试验过程中的关键点，提高试验有效性，保证设备安全运行，对电力系统正常运转具有重要意义。

1电线电缆绝缘故障因素

电线电缆发生绝缘故障的因素主要体现在三个方面：第一，机械性能。电线电缆的绝缘材料与护套的力学性能需要通过机械性能反映出来，涉及到的检测项目包括绝缘与护套老化前后的抗张强度、变化率等。第二，结构尺寸。电线电缆的绝缘厚度、护套厚度、绝缘偏心度等达不到要求，导致其结构尺寸不合格，降低绝缘性能，极有可能引发故障。这和生产企业质量控制不严息息相关，一些生产企业为节省成本，在挤出过程中将厚度控制为标准下限，稍有偏差就导致结构尺寸不合格;或没有严格依据工艺要求控制温度，温度过高导致挤出量减少，极易产生偏心问题，导致最薄点的厚度不合格;或选用的模具不恰当，模间距不合适，没有调整好模具同心度等等。第三，绝缘电阻。电阻是确认电线电缆导体材料和导体截面积等性能符合标准与否的重要考核指标，所用电阻不合格会影响电线电缆的性能与寿命，严重时导致电线电缆过度发热，绝缘层塑料杯损坏，引发短路故障，发生火灾。

2绝缘在线监测技术的发展历程简要介绍

2.1技术的初期阶段

绝缘在线监测技术在发展初期主要是应用简单仪器进行带电测试的，在这一过程中通过测量电流或者电压的传输性能，然后从测量到的数据大概判断出设备的绝缘性是否能够达到要求，因为如果发生绝缘故障测量到的数据会与正常运行时的数据存在明显差异。但是这种监测手段需要通过人工操作完成，在实际应用的过程中容易受到外界环境的干扰，出现测量误差的概率相对较大，经过测量之后的结果一般也不能完整地反映出整体电气系统设备的运行情况。经过长时间对

龙源期刊网

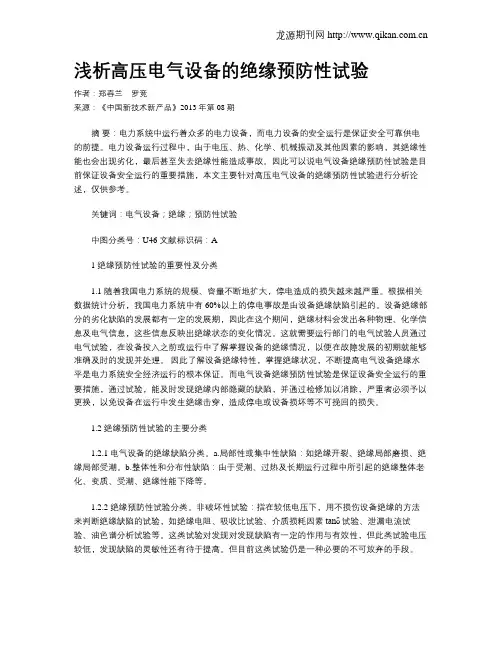

浅析高压电气设备的绝缘预防性试验

作者：郑春兰 罗竞

来源：《中国新技术新产品》2013年第08期

摘 要：电力系统中运行着众多的电力设备，而电力设备的安全运行是保证安全可靠供电的前提。电力设备运行过程中，由于电压、热、化学、机械振动及其他因素的影响，其绝缘性能也会出现劣化，最后甚至失去绝缘性能造成事故。因此可以说电气设备绝缘预防性试验是目前保证设备安全运行的重要措施，本文主要针对高压电气设备的绝缘预防性试验进行分析论述，仅供参考。

关键词：电气设备；绝缘；预防性试验

中图分类号：U46 文献标识码：A

1 绝缘预防性试验的重要性及分类

1.1 随着我国电力系统的规模、容量不断地扩大，停电造成的损失越来越严重。根据相关数据统计分析，我国电力系统中有60%以上的停电事故是由设备绝缘缺陷引起的。设备绝缘部分的劣化缺陷的发展都有一定的发展期，因此在这个期间，绝缘材料会发出各种物理、化学信息及电气信息，这些信息反映出绝缘状态的变化情况。这就需要运行部门的电气试验人员通过电气试验，在设备投入之前或运行中了解掌握设备的绝缘情况，以便在故障发展的初期就能够准确及时的发现并处理。 因此了解设备绝缘特性，掌握绝缘状况，不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。而电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，能及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。

1.2 绝缘预防性试验的主要分类

1.2.1 电气设备的绝缘缺陷分类。a.局部性或集中性缺陷：如绝缘开裂、绝缘局部磨损、绝缘局部受潮。b.整体性和分布性缺陷：由于受潮、过热及长期运行过程中所引起的绝缘整体老化、变质、受潮、绝缘性能下降等。

谈谈高压电气设备预防性试验

摘要：通过预防性试验可以及时的检查设备的运行状态，及时地发现设备内部存在的问题，通过及时停电检修，可以有效防止高压电气设备在运行中发生故障，影响系统安全稳定运行。本文对高压电气设备常用的预防性试验进行了分析，给高压电气设备相关试验人员提供参考。

关键词：高压电气设备；预防性；试验

引言

高压电气设备试验是电气设备检修的重要环节，是保证电气设备运行安全的重要保障。试验主要通过对设备的实际绝缘情况和状态进行检测和评估，达到及时发现绝缘安全问题的目的，进而判断设备的运行是否安全。但是，高压电气设备试验分为破坏性及非破坏性两种，在实验过程中存在一定安全隐患，必须在实验中做好安全保障工作。

1高压电气设备试验的特点

1.1绝缘预防性试验

对高压电气设备的接触不严、管线破损等问题进行检测是绝缘预防性试验的主要目的。绝缘预防性试验的主要操作是对电气设备整台设备从外壳到内部构件与管线和其他外接装置的绝缘性进行检验来集中检测电气设备是否存在集中性或分布性的绝缘隐患问题。根据绝缘预防性试验完成后设备的状态可以分为两种，破坏性试验需要在高于平常正常运行电压的环境下开启设备让设备工作，这种试验方法会对设备造成一定程度上的损害，需要后期维修；非破坏性试验则需要使用极化指数、吸收比等技术性计算试验来检测设备是否存在绝缘安全隐患，对测试电压没有特殊要求。

1.2设备交接试验 电力系统中通常同时进行多个电气设备的施工，这些电气设备之间的连接使其运行成为一个完整的系统，通过电气设备交接试验能够对设备的运行质量、效率、装置性能等信息进行检测，从设备运行的层面来提高电力系统的质量对于整个电力系统而言，设备交接试验是把控电气设备施工质量的重点，在交接试验中也经常通过变压器直流电阻试验和其他特性试验来检测电力系统的运行状态和电气设备的安全运行状态。

2高压电气设备预防性试验

2.1主回路电阻试验

对于SF6断路器、油断路器、GIS、隔离开关设备其主回路电阻应不大于制造商规定值，真空断路器主回路电阻的初值差应小于30%，高压开关柜内断路器导电回路电阻初值差不大于20%，交接验收与出厂值进行对比，不得超过120%出厂值。试验结束时将测试结果与规程要求进行比较，当测试结果出现异常时，应与同类设备、同设备的不同相间进行比较，作出诊断结论。如发现测试结果超标，可将被试设备进行分、合操作若干次，重新测量，若仍偏大，可分段查找以确定接触不良的部位，进行处理。当试验测试主回路电阻值增大时应再次使用接近额定电流的大电流进行重复检测，判断回路触头是否正常。当明确回路电阻较大的部位后，应对接触部位解体进行检查，对于隔离开关以及母线、设备线夹等接触面，应严格按照母线加工工艺进行清洁、打磨处理。对于断路器灭弧室内部回路电阻超标的，应按照厂家工艺解体检查，必要时更换动静触头。对于组合电器设备内部回路电阻超标的，应由厂家专业人员进行解体处理。对少数GIS电气设备接地开关和外壳不能分开时，可按R=R0R1/(R1-R0)计算主回路电阻，R0和R1分别为测量导体和外壳的并联电阻和外壳电阻。
