第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。
答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。
倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。
倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。
其输出频率即为发射所需要的载波频率信号。
在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。
调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。
调制器有幅度调制器，频率调制器，相位调制器等。
调幅广播发射机用的是幅度调制器。
它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。
经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。
发射机中的负载是天线。
2 、画出超外差接收机的原理框图，并说明各部分的作用。
答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。
高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。
混频器的作用，在混频器的输出端可以得到固定的中频信号。
在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。
这种作用就是所谓的外差作用。
也是超外差接收机的由来。
当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。
中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。
并将有用中频信号放大到足够值。
中频信号是已调波信号，且调制规律不变。
即中频信号保留了输入信号中的全部有用信息。

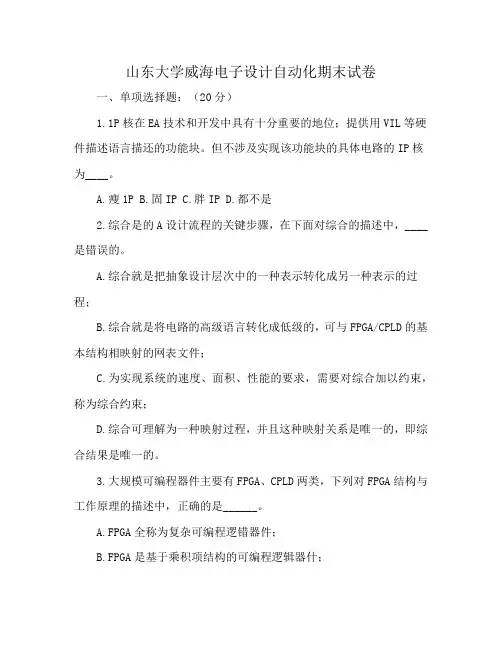

山东大学威海电子设计自动化期末试卷一、单项选择题：（20分）1.1P核在EA技术和开发中具有十分重要的地位；提供用VIL等硬件描述语言描还的功能块。
但不涉及实现该功能块的具体电路的IP核为____。
A.瘦1PB.固IPC.胖IPD.都不是2.综合是的A设计流程的关键步骤，在下面对综合的描述中，____是错误的。
A.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；B.综合就是将电路的高级语言转化成低级的，可与FPGA/CPLD的基本结构相映射的网表文件；C.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；D.综合可理解为一种映射过程，并且这种映射关系是唯一的，即综合结果是唯一的。
3.大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是______。
A.FPGA全称为复杂可编程逻错器件；B.FPGA是基于乘积项结构的可编程逻辑器什；C.基于SRAM的FPG品器件，在每次上地后必须进行一次配置；D.在Altera公司生产的器件中，MAX7000系列属FPGA结构。
4.进程中的信号统值语句，其信号更新是______。
A.按顺序完成；B.比变量更快完成；C.在进程的最后完成；D.都不对。
5.VHDL语言是一种结构化设计语言：一个设计实体《电路模块）包括实体与结构体两部分，结构体描述_____。
A.器件外部特性；B.器件的内部功能；C.器件的综合约束；D.器件外部特性与内部功能。
6.不完整的IF语句，其综合钻果可实现_____。
A.时序逻辑电路B.组合逻辑电路C.双向电路D.三态控制电路7.子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）：指出下列哪些方法是面积优化_____。
①流水线设计②资源共享③逻辑优化④中行化⑤高存器配平⑥关键路径法A.①③⑤B.②③④C.②⑤⑥D.①④⑥8.下列标识符中，_____是不合法的标识符。

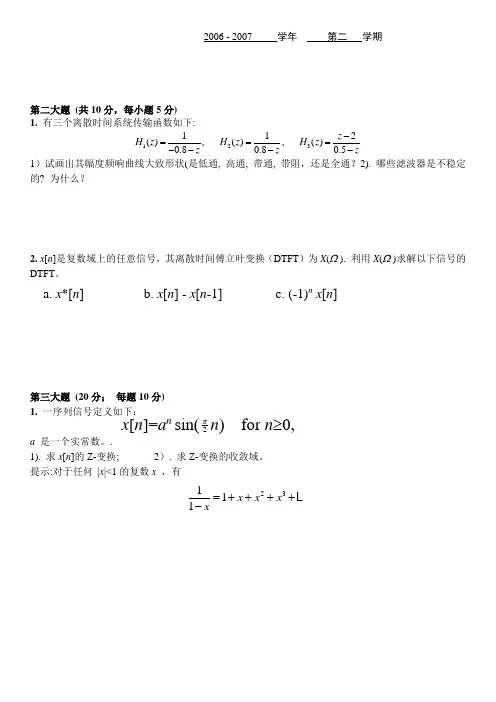

2006 - 2007 学年 第二 学期第二大题 (共10分，每小题5分) 1. 有三个离散时间系统传输函数如下:123112(),(),()0.80.80.5z H z H z H z zzz-===----1）试画出其幅度频响曲线大致形状(是低通, 高通, 带通, 带阻，还是全通？2). 哪些滤波器是不稳定的? 为什么？2. x [n ]是复数域上的任意信号，其离散时间傅立叶变换（DTFT ）为X (Ω ). 利用X (Ω )求解以下信号的DTFT 。
a. x *[n ]b. x [n ] - x [n -1]c. (-1)n x [n ]第三大题 (20分； 每题10分) 1. 一序列信号定义如下： x [n ]=a nsin(2πn ) for n ≥0,a 是一个实常数。
.1). 求x [n ]的Z-变换; 2）. 求Z-变换的收敛域。
提示:对于任何 |x |<1的复数x ，有23111x x x x=++++-2. 列出FIR 和IIR 滤波器设计的基本方法，说出每种方法的基本思路 。
第四大题 (20 分)模拟信号 x a (t ) = cos(2πf 1t ) + cos(2πf 2t ) 其中 f 1 = 2 kHz ， f 2 = 6 kHz. 以f s 速率采样后，离散时间序列 x [n ] 通过一个截至频率为f s /2的理想低通滤波器，输出为连续时间信号 y (t )。
a. 如果f s = 16 kHz, 求 x [n ] 和 y (t );b. 如果 f s = 8 kHz, 求 x [n ] 和 y (t );c. 在采样之前，加一个与后滤波完全相同的抗混叠滤波器。
重新回答问题(a) 和 (b), 并解释两组答案的所有不同点。
第五大题 (20 分)线性时不变系统传输函数H (z )零极点图如右图， r = 2 且 ω0 = 2π/3. a. 求传输函数H (z ), 当 H (z )|z =1 = 1;b. 系统稳定吗?为什么?c. 求该系统的差分方程，画出其信号流图。
山东大学网络教育期末考试试题及答案-电力系统自动化2一、单选题1.电力系统的特点不包括：()A.不能大量存储B.暂态过程短促C.与国民经济关系密切D.复杂难以控制2.从技术上和经济角度讲，最适合担任负荷调频任务的发电厂是（）A.具有调整库容的大型水电厂B.核电厂C.火力发电厂D.径流式大型水力发电厂3.负荷在预计值附近随机变动的概率分布属于（）A.正态分布B.泊松分布C.t分布D.F分布4.逆调压中枢点的电压为（）A.高峰时1.05UN；低谷时UN；B.高峰时，不低于1.075UN，低谷时，不高于1.025UN；C.高峰时，不低于1.025UN；低谷时，不高于1.075UN；D.任何情况下，电压都在1.02-1.05UN5.负荷控制系统种类有：音频控制，无线电控制，配电线载波控制，（）和混合控制。
A.谐波控制B.光纤控制C.工频控制D.双向控制6.下列选项中（）不属于终端装置的类型。
A.馈线远方终端FTUB.需方终端单元ATUC.信号电源监控单元STUD.变压器测控单元TTU7.三绕组变压器的分接头，一般装在（）A.高压侧和中压侧；B.高压侧和低压侧C.中压侧和低压侧；D.以上情况都有可能8.变压器消耗的无功功率是（）A.感性；B.容性；C.为0；D.不确定9.电力网络有功损耗最小时的规律分布是按线段的（）分布。
A.电抗B.电阻C.阻抗D.电容10.IC卡是（）中用到的设备。
A.远方抄表与电能计费系统B.馈线自动化系统C.高级应用系统D.客户呼叫服务系统11.电力系统有功负荷的最优分配是针对（）进行的A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷12.提高线路的额定电压等级，将有助于提高系统的（）A.参数对称性；B.稳定性；C.线性；D.非线性13.电力系统频率主要取决于（）A.无功功率B.有功功率C.各节点电压的高低D.各节点注入电流的大小14.影响电力系统频率高低的主要因素是（）A.电力系统的有功平衡关系；B.电力系统的无功平衡关系；C.电力系统的潮流分布；D.电力系统的网络结构。

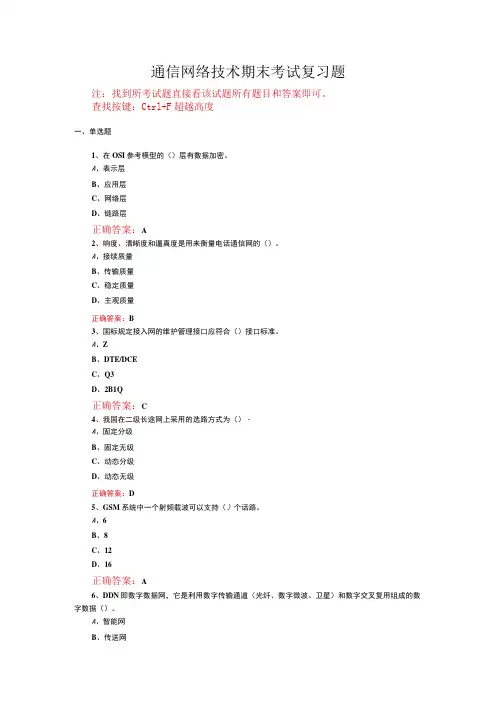

通信网络技术期末考试复习题注：找到所考试题直接看该试题所有题目和答案即可。
查找按键：Ctrl+F超越高度一、单选题1、在OSI参考模型的（）层有数据加密。
A、表示层B、应用层C、网络层D、链路层正确答案：A2、响度、清晰度和逼真度是用来衡量电话通信网的（）。
A、接续质量B、传输质量C、稳定质量D、主观质量正确答案：B3、国标规定接入网的维护管理接口应符合（）接口标准。
A、ZB、DTE/DCEC、Q3D、2B1Q正确答案：C4、我国在二级长途网上采用的选路方式为（）・A、固定分级B、固定无级C、动态分级D、动态无级正确答案：D5、GSM系统中一个射频载波可以支持（）个话路。
A、6B、8C、12D、16正确答案：A6、DDN即数字数据网，它是利用数字传输通道（光纤、数字微波、卫星）和数字交叉复用组成的数字数据（）。
A、智能网B、传送网C、支撑网D、万维网正确答案：B7、GSM系统所使用的多址方式为（）。
A、码分多址B、时分多址C、频分多址D、B与C都用正确答案；D8、当两台计算机属于同一网络时，它们的IP地址中具有相同的网络表示码，因此它们之间的通信可以进行直接路由；当两台计算机不属于同一网络时，它们之间发送数据报的时候必须经过（）.A、中继器B、网桥C、路由器正确答案：C9、我国在长途网由四级向二级的过渡时期采用的选路方式为（）.A、固定分级B、固定无级C、动态分级D、动态无级正确答案：B10、SDH的含意（）.A、光同步数字体系B、.准同步体系C、同步线路体系D、异步线路体系正确答案：A11、话务量不允许溢出的路由为（）・A、低呼损直达路由B、高效直达路由C、基干路由D、A和C正确答案：D12、目前以太网接入的实现方式为（）.A、FTTC和FTTBB、双绞线接入C、同轴电缆接入D、以上都不是正确答案：A13、ATM网中VC交换是（）・A、VPI值改变，VCI值不变B、VPI值、VCI值均改变CxVPI值、VCI值均不变D、VPI值不变，VCI值改变正确答窠：B14、下列关于ATM的描述中，不正确的是（）・A、ATM信元的长度是固定的B、ATM采用异步时分复用C、ATM网中，要进行逐段链路的差错控制和流量控制D、ATM以面向连接的方式工作正确答案：C15、二层交换机的特点是（）・A、交换速度快，控制功能弱B、交换速度慢，控制功能强C、交换速度快，控制功能强D、交换速度慢，控制功能弱正确答案；A16、路由器可以实现协议转换的层次为（）。

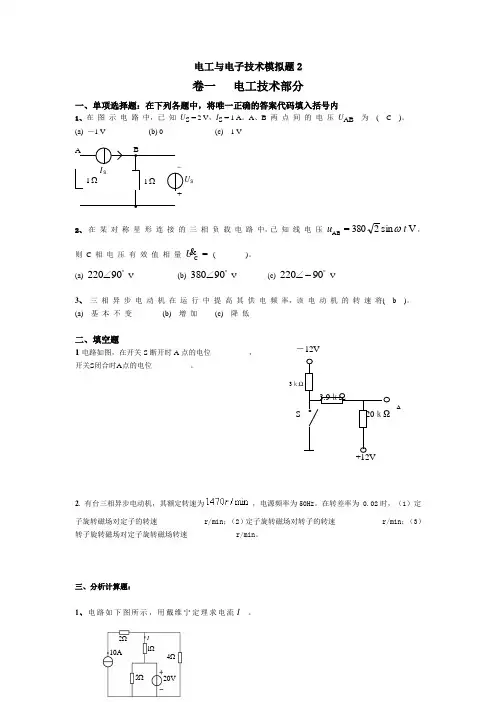

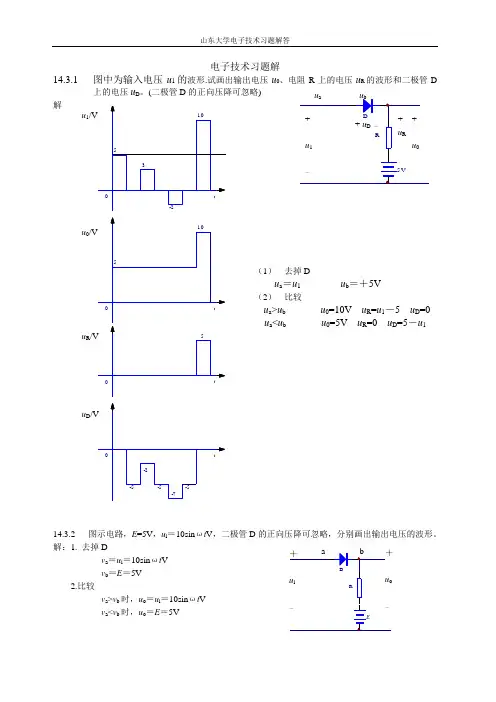

电工与电子技术模拟题2卷一 电工技术部分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = 1 A 。
A 、B 两 点 间 的 电 压 U AB 为 ( C )。
(a) －1 V(b) 0(c) 1 VI U S SΩΩBA..11+2、 在 某 对 称 星 形 连 接 的 三 相 负 载 电 路 中，已 知 线 电 压 u t AB = V 3802sin ω，则 C 相 电 压 有 效 值 相 量 =CU & ( )。
(a) 22090∠︒ V(b)38090∠︒ V(c)22090∠-︒ V3、 三 相 异 步 电 动 机 在 运 行 中 提 高 其 供 电 频 率，该 电 动 机 的 转 速 将( b )。
(a) 基 本 不 变(b) 增 加(c) 降 低二、填空题1电路如图，在开关S 断开时A 点的电位__________，开关S 闭合时A 点的电位__________。
2. 有台三相异步电动机，其额定转速为，电源频率为50Hz 。
在转差率为 0.02时，（1）定子旋转磁场对定子的转速____________ r/min ；（2）定子旋转磁场对转子的转速____________ r/min ；（3）转子旋转磁场对定子旋转磁场转速____________ r/min 。
三、分析计算题：1、电路如下图所示，用戴维宁定理求电流I 。
20V10AΩ2Ω1Ω5Ω4I20ｋΩ－12V3.9ｋΩA3ｋ解：将Ω1电阻断开，得一二端有源网络10420O ⨯=+U所以 V 20O =UΩ=4O R A 414201o =+=+=R E I2、RLC 串联电路如下图所示，已知：V 314sin 2220t u =，Ω=30R ，mH 127=L ，F μ40=C 。
试求：(1) 电流i 的瞬时值表达式；(2)电压LR u 的有效值LR U .+-LRu解：(1) Ω=⨯==40m 127314L X L ωΩ=⨯==804031411μωC X C Ω=-+-+=50)8040(30)(2222C L X X R ZA 4.450220===ZU I ο1.53308040arctan-=-=-=i u ψψϕ οο1.53)1.53(0=--=-=ϕψψu iA )1.53314sin(24.4)314sin(2ο+=+=t t I i i ψ(2) Ω=+=+=5040302222L LR X R ZV 2204.450=⨯==I Z U LR LR3、某三相对称负载，其每相的电阻Ω=8R ，感抗Ω=6L X 。
大学通信期末试题及答案一、选择题1. 通信系统的根本任务是（）。
A. 实现语音、图像和数据的传输B. 提高通信质量和速度C. 降低通信成本D. 拓展通信网络覆盖范围答案：A2. 以下哪种通信手段是一种无线通信技术？（）A. 电话B. 电报C. 卫星通信D. 电报传真答案：C3. 以下关于无线通信系统的说法错误的是（）。
A. 无线通信系统是指使用无线电波进行信息传输的通信系统B. 无线通信系统可以提供移动通信服务C. 无线通信系统具有较大的容量和覆盖范围D. 无线通信系统无法实现语音和数据的传输答案：D4. 以下哪种通信方式属于数字通信方式？（）A. 电传通信B. 电话通信C. 电报通信D. 光缆通信答案：D5. 以下哪个是全球最大的互联网公司？（）A. 谷歌B. 脸书C. 亚马逊D. 阿里巴巴答案：A二、简答题1. 请简要说明通信系统的基本组成部分。
答案：通信系统的基本组成部分包括发送端、传输介质和接收端。
发送端负责将需要传输的信息转换为适合传输的信号，并通过传输介质将信号发送给接收端。
传输介质可以是有线或无线的，例如光纤、电缆或者无线电波等。
接收端接收到传输过来的信号，并将其转换为可理解的信息。
2. 请简要介绍无线通信技术的应用领域。
答案：无线通信技术广泛应用于移动通信、卫星通信、无线局域网、蓝牙通信等领域。
移动通信是指通过无线方式实现移动设备之间的语音、短信和数据传输。
卫星通信是指利用人造卫星进行地面与地面、地面与空中、空中与空中之间的通信。
无线局域网是指通过无线方式实现局域网内设备间的通信。
蓝牙通信是指利用蓝牙技术进行短距离无线通信。
三、问答题1. 请简要阐述5G通信技术的特点及其对社会的影响。
答案：5G通信技术是一种新一代移动通信技术，具有以下特点：超高速率、超低延迟、大连接、大容量、广覆盖和可靠性。
这种技术的出现将大大提升移动通信的速度和稳定性，为人们的生活带来更多便利。
它将推动物联网的发展，实现人与物、物与物之间的互联互通，促进智能交通、智能家居、智能医疗等领域的快速发展。
参考答案及评分标准
一、填空题:（每空1分，共10分）
1. 变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为 （ c ）
A ．1/3
B ．1/2
C ．2
D ．4
2. 某超外差接收机的中频为465kHz ，当接收550kHz 的信号时，还收到1480kHz 的干扰信号，此干扰为 （ c ）
A ．干扰哨声
B ．中频干扰
C ．镜像干扰
D ．交调干扰
3. 一同步检波器，输入信号为u S =U S cos （ωC ＋Ω）t ，恢复载波u r =U r cos （ωC ＋Δω）t,输出信号将产生 （ b ）
A ．振幅失真
B ．频率失真
C ．相位失真
4.某超外差接收机接收930kHz 的信号时，可收到690kHz 和810kHz 信号，但不能单独收到其中一个台的信号，此干扰为 （ b ）
A ．干扰哨声
B ．互调干扰
C ．镜像干扰
D ．交调干扰
5. 检波并经隔直电容后的信号成份有（ d ）。
A. 调幅波、低频、直流。
B. 等幅载波和上下边频。
C. 等幅载波、低频、直流。
D. 低频信号
6. 某超外差接收机的中频为465kHz ，当接收931kHz 的信号时，还收到465kHz 的干扰信号，此干扰为 （ b ）
A ．干扰哨声
B ．中频干扰
C ．镜像干扰
D ．交调干扰
7. 锁相环路的组成不包括以下哪个部分 （ d ）
A ．鉴相器
B ．环路滤波器
C ．压控振荡器
D ．鉴频器
8. 锁相环路电路的作用是 （ b ）
A ．维持工作频率稳定
B ．实现无频率误差的频率跟踪
C ．使输出信号幅度保持恒定或仅在很小的范围内变化
9. 并联谐振回路外加信号频率等于回路谐振频率时回路呈（ c ）
A ）感性
B ）容性
C ）阻性
D ）容性或感性
10.在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调
幅度应为（ b ）。
A ）0.4
B ）2/3 C)0.5 D)1.2
二、（10分）某高频功放工作于临界状态，=15W ，=24V ，导通角=70，
功放管参数=1.5A/V 。
问①直流电源提供的功率，集电极效率和临界负载电阻。
[70=0.253,70=0.436]
②若输入信号振幅增大一倍，功放的工作状态如何改变？此时的输出功率约为多少？
③若负载电阻增大一倍，功放的工作状态如何改变?
解：1. max ()c c c c i S E U =- ⑴
11111max 11222()()()c c c c c c c c P I U U i U S E U αθαθ===- ⑵ ---3分 代入=15W ，=24V ，=1.5A/V 等，得：
max 3.15c i A = 则00max 0()19.127c c c c P I E i E W αθ===
10/78.4%P P η==， 2112/15.98Lcr c R P
I ==Ω ――３分 2.振幅增大一倍，工作到过压区，输出功率基本不变，15W 。
――２分
3.负载电阻增大一倍，工作到过压区。
－２分
三、（10分）
030f MHz =，131L H μ=，080Q =，1320N =，235N =，454N =，
(1.6 4.0)ie y j mS =+,(36.442.4)fe y j mS =-,(0.0720.6)oe y j mS =+,0re y =,115b R k =Ω,2 6.2b R k =Ω,1.6e R k =Ω, 4.3R k =Ω,620L R =Ω,10.01e C C F μ==
画出交流通路和小信号等效电路。
求①回路电容C ②谐振时电压增益③3dB 带宽④回路有载品质因数
路： 小信号等效：
分 C =28.1pF ----2分
6.186=- ----2分
3.0L
f B Q ==2.08MHz -----2分 4. 0114.432L Q f L
g π∑=
= --------2分 四、（10分）1）检查下列电路能否产生振荡？若不能振荡加以改正。
2）画出各图正确的交流和直流通路。
1） 不能，直流通路不对
2） 能
3） 不能
4） 不能 -------2分
改正：
----- 2分
直流通路：
-----2分
交流通路：
-----4分
五、（10分）如图所示相乘电路，且AM 、DSB 、PM 波都属小信号，试分析如何实现下列功能（要求：写出各端口电压表达式；若需要，在输入端或输出端加何条件的网络；写出输出电压表达式）
①实现AM 的同步检波；
②实现双边带调制；
③实现对调相波的混频（中频取差频）
解: ①1()cos c c u t U w t = ,
2()(1cos )cos c c u t U m t w t =+Ω
201()(1cos )2
c u t U m t =+Ω 输出加低通滤波器。
---------4分
②1()cos c c u t U w t = ，2()cos u t U t Ω=Ω
0()cos cos c c u t U U w t t Ω=Ω，输出加带通滤波器，中心频率为c w --------3分
③1()cos L L u t U w t = ，2()cos(cos )c c p u t U w t m t =+Ω，
2()cos(cos )I p u t U w t m t =+Ω，输出加带通滤波器，中心可为I w -----3分
六（10分）晶体振荡电路如图所示。
(1)画出(a)电路的交流通路,试判别（其振荡电路类型并说明晶体的作用,调整C 4对电路的振荡性能有何影响? (2)判别(b)电路的类型,其中晶体起何作用?试求电感L 的数值。
并分析电路的振荡频率，反馈系数的大小，以及放大器增益K 的表达式。
(1)为并联型晶体振荡器，晶体等效电感。
调整C 4可以微调震荡频率，减小晶体管和晶体间耦合。
---2分 交流通路为：
-------3分
(2)为串联型晶体振荡器，晶体等效小电阻。
05f MHz =
20113.22(2)L H f C μπ∑==；1
0.233F C K C ∑== 1F K K =
--------5分 七（10分）已知调制信号（t ）=，载波（t ）=，（），调幅度 =0.5，调频指数 试分别写出普通调幅波，双边带调幅，单边带调幅，调频波的数学表达式，画出所对应的波形和频谱图，指出哪些是线性频谱变换，哪些是非线性频谱变换。
解：数学表达式：()(10.5cos )cos AM c c U t U t w t =+Ω；
()cos cos DSB c c U t U U t w t Ω=Ω；1()cos()2
SSB c c U t U U w t Ω=±Ω； ()cos(5sin )FM c c U t U w t t =+Ω ---------3分
波形和频谱：
----------6分
其中三种调幅波属于线性频谱变换，调频波属于频谱非线性变换。
-----
八（10分）如图所示为某晶体管收音机检波电路，请问：
1. 电阻R L1、R L2是什么电阻？为什么要采用这种连接方式？写出该电路底部切削失真的条件。
2. 电路中的元件R 、C 是什么滤波器，其输出的U AGC
电压有何作用？
3. 若检波二极管VD 开路，对收音机将会产生什么样的
结果，为什么？（简述该电路工作原理）
解：1．R L1、R L2是检波电路负载电阻，这样安排是为了
减少交
直流电阻差距，避免底部切削失真。
1212//L L g L L R R R R m R R R ≈=+≤=+
----------4分
2．R 、C 是低通滤波器；其输出AGC 电压用于自动调整放大器增益。
--3分
3.VD 开路，收音机将无信号输出。
因为该电路利用了二极管的单向导电性和RC 的充放电特性来检波。
----3分 九（10分）已知按键电报信号如图a,载波设计一电路并画出电路图，要求将解调后的电报数据d （t ）送入扬声器，d （t ）=1扬声器发声，d （t ）=0扬声器无声。
并简要介绍该电路原理。
（可以画原理框图，但必须对每一框图画出一种实现电路）
图a
解：根据分析，Vs （t ）是ASK 调制信号；本题要求一个ASK 解调电路。
如图：前级为包络检波电路，后级为一个开关放大电路。
十.（10分）谈一谈无线通信系统基本组成，以及该学科的发展趋势。
答：基本组成略。
--------5分。
高频电路的发展趋势是：高集成度；更大规模和单片化；更高频率；数字化和智能化以及射频EDA 等。
--------5分。
