开关电源的维修技巧和常见故障开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。
用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。
电容器应能充放电。
脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。
加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。
测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。
测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。
如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。
常见故障保险丝熔断一般情况下，保险丝熔断说明电源的内部线路有问题。
由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。
如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，如果没有发现上述情况，则用万用表测量开关管有无击穿短路。
开关电源工作原理及维修技巧开关电源是一种将交流电转换为稳定直流电的电子设备，广泛应用于各种电子设备和系统中。
了解开关电源的工作原理，对于工程技术人员和维修人员来说至关重要。
本文将介绍开关电源的工作原理，并提供一些常见问题的维修技巧。
一、开关电源的工作原理开关电源通过使用电子器件（如开关管、二极管和电感等）将交流电转换为高频脉冲电流，再通过滤波和稳压电路得到稳定的直流电。
下面将详细介绍开关电源的主要工作原理。
1. 输入滤波：开关电源的输入端会接入交流电源，而交流电源会带有各种干扰信号。
为了保证开关电源的正常工作，需要通过输入滤波电路来滤除这些干扰信号。
输入滤波电路一般由电容器和电感器组成，能够有效地滤除高频和低频的干扰信号。
2. 整流和滤波：经过输入滤波后，交流电会被整流电路转换为直流电。
整流电路通常使用二极管桥整流器来实现。
然后，通过输出滤波电路对整流后的直流电进行滤波处理，以去除直流电中的纹波电压，得到相对稳定的直流电。
3. 高频开关转换：直流电经过滤波后，会进入开关电源的核心部件——开关电路。
开关电路由开关管（如MOSFET、IGBT等）组成，通过快速开关操作将直流电转换为高频脉冲电流。
4. 变压器：高频脉冲电流进一步经过变压器的转换，得到所需的电压大小。
通过变压器的变换比例，可以实现升压、降压或保持电压稳定的功能。
5. 输出调节和稳压：经过变压器转换后的电流会进入稳压电路，稳压电路通常由反馈电路、误差放大器和控制开关管等组成。
利用反馈电路监测输出电压的变化情况，并与设定的参考电压进行比较，在误差放大器和控制开关管的调节下，保持输出电压稳定在设定值。
二、开关电源的常见故障和维修技巧1. 电源无输出或输出电压波动大：可能原因：- 输入端电源线异常，如插头松动或电源线破损。
- 滤波电容故障，需要检查滤波电容是否损坏或漏电。
- 开关管故障，开关管可能损坏或短路，需要更换。
- 控制电路故障，检查反馈电路和误差放大器是否正常工作。
开关电源维修方法
以下是一些常见的开关电源维修方法：
1.检查电源插头和插座：确保插头和插座无损坏并连接良好。
2.检查电源线路：检查电源线路是否有损坏，如线路断裂、短路等。
修复或更换受损的电源线路。
3.检查电源开关：检查电源开关是否正常工作，如开关损坏无法启动电源等。
更换损坏的电源开关。
4.检查电源输入：检查电源输入电压是否正常，如电压过高或过低。
如果电压不稳定，可能需要使用稳压器或更换电源供应。
5.检查电源滤波电容：检查滤波电容是否损坏，如电容膨胀、短路等。
如果发现损坏，需要更换电源滤波电容。
6.检查输出电压：使用万用表，测量电源的输出电压是否正常。
如果输出电压异常，可能需要更换电源电容或其他电源元件。
7.检查保护电路：一些开关电源配备了过载保护、过流保护、过压保护等保护电路。
如果保护电路触发，电源可能无法启动。
检查保护电路是否正常工作，必要
时更换保护元件。
8.检查散热系统：检查散热器和风扇是否正常工作。
如果散热系统失效，电源可能无法正常工作。
清洁或更换散热系统。
请注意，开关电源维修需要一定的专业知识和技能。
如果您不确定如何进行维修，请寻求专业人士的帮助。
开关电源工作原理及维修技巧开关电源工作原理及维修技巧开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
今天小编就给大家讲讲开关电源工作原理及维修技巧，希望对大家有帮助。
一.开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
开关电源原理图VO=TON/T*ViVO 为负载两端的电压平均值TON 为开关每次接通的时间T 为开关通断的工作周期由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”(TimeRationControl,缩写为TRC)。
按TRC控制原理，有三种方式：1. 脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
2. 脉冲频率调制(PulseFrequencyModulation,缩写为PFM)导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3. 混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二.开关电源的维修技巧和常见故障1.维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
开关电源修理方法开关电源修理方法一、检查DC输出1、检查开关电源输入电压是否正常，建议使用万用表检查。
2、在万用表的相应位置上设置指示档位，检查相应输出电压是否正常。
3、如果不正常，应首先检查电源的散热是否正常，如果不正常，它应该被清理或更换散热片。
4、检查电源的负载是否正常，如果不正常，应该检查相关部件的功能。
5、检查电源的调整端口是否正常，如果不正常，应该检查相关电路的功能。
6、检查电源的输出电容是否正常，如果不正常，应该更换电容器。
二、检查AC输出1、检查开关电源的AC输出是否正常，如果不正常，应检查输出线的连接紧凑性和接触性。
2、检查开关电源的负载是否正常，如果不正常，应检查相关部件的功能。
3、检查开关电源的输出线是否正常，如果不正常，应检查相关电路的功能。
4、检查开关电源的输出电容是否正常，如果不正常，应更换电容器。
三、检查开关电源的保险丝1、检查开关电源的保险丝是否正常，如果不正常，应更换保险丝。
2、检查开关电源的保险丝容量是否正常，如不正常，应更换将具有正确容量的保险丝。
3、检查开关电源的保险丝是否已损坏，如果损坏，应更换新的保险丝。
四、更换电源1、检查电源的散热片是否已经损坏，如有损坏，应将散热片更换。
2、检查电源的输出电容是否已经损坏，如有损坏，应将电容更换。
3、检查电源的电路板是否已经损坏，如有损坏，应将电路板更换。
4、检查电源的电源模块是否已经损坏，如有损坏，应将电源模块更换。
5、检查电源的保险丝是否已经损坏，如有损坏，应将保险丝更换。
6、如果以上所有问题都未得到解决，则应更换开关电源。
维修开关电源的 7个步骤
1、检测整流电路 D1— D4是否击穿或断路,滤波电路的电容是否损坏,平衡电阻 R1、 R2是否正常,降压电阻 R3是否烧断或阻值增大失效(断电情况下测试。
2、检测开关管 b-e 结、 c-e 结是否有击穿短路现象、测量开关变压器各个绕组是否有短路现象, 以确定开关管、及开关变压器的好坏(断电情况下测试。
3、检测次级输出绕组的整流滤波元件,重点察看滤波电容是否鼓包或损坏,以排除次级电路短路的可能。
4、检测吸收回路 D
5、 R11、 C9是否正常 (断电情况下测试。
5、在确定上述元件正常的情况下,我们可以把开关电源板从变频器上取下单独对其进行加电试验。
用调压器缓缓地调至开关电源的额定电压值, 此时应能听到变压器起振时的吱吱声, 如没有听到起振的声音,用万用表检测 UC3844的电源正、负级之间是否有 12V — 16V 左右的直流电压。
6、在确定 UC3844的供电端电压正常后, 可用示波器察看一下 UC3844的 6脚是否有 PWM 波输出到开关管的触发端(根据电路设计的不同, PWM 波的频率一般在 20KHZ — 100KHZ 之间。
7、如果没有 PWM 波输出,则更换定时元件 C5、 R8、 C6或 U C3844。
经过上述几个步骤的排除, 开关电源应该可以正常工作了。
在变频器中, 开关电源的种类很多,但基本原理都是一样的,比如说每个 PWM 管理芯片都有供电端、定时元件RC 网络、输出 PWM 波的端口等, 只要我们了解了它们的工作原理, 按照一定的方法步骤都能够把故障排除掉。
开关电源维修方法步骤
维修开关电源的方法步骤如下：
1. 断开电源：首先，将电源插头从插座拔出，确保电源完全断开。
2. 安全措施：确保自己的安全，佩戴绝缘手套，并确保工作空间和周围环境没有电流泄漏的危险。
3. 确定故障：使用万用表或示波器测量电源输出电压，以确定故障的具体位置。
4. 检查输入电压：使用万用表测量电源输入端的电压，确保输入电压符合电源的额定电压范围。
5. 检查输入电源线路：检查电源线路是否有损坏或短路等问题，并修复或更换损坏的线路。
6. 检查开关元件：打开电源外壳，检查开关电源内部的开关元件，如电容器、电感器、二极管等，确保它们没有受损或短路。
7. 更换故障元件：如果检查到任何故障元件，应将其更换为新的元件。
8. 组装电源：确保所有元件正确安装，紧固电源外壳，并插上电源插头。
9. 测试：将电源重新插入插座，并使用万用表或示波器测量输出电压，确保电源正常工作。
10. 完成维修：如果电源能够正常工作，则维修完成。
但如果问题仍然存在，建议寻求专业维修人员的帮助。
开关电源坏了怎么维修？开关电源维修步骤和技巧开关电源电路的故障诊断与维修也越来越重要，这里简单介绍一下维修过程和注意事项。
（1）修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
（2）第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
（4）在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。

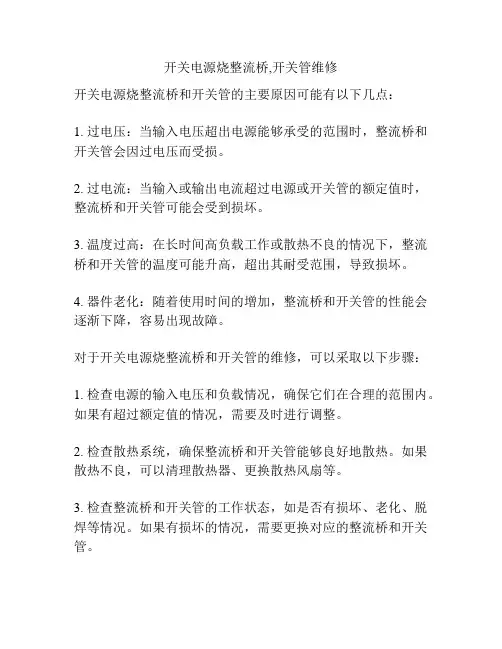

开关电源烧整流桥,开关管维修
开关电源烧整流桥和开关管的主要原因可能有以下几点：
1. 过电压：当输入电压超出电源能够承受的范围时，整流桥和开关管会因过电压而受损。
2. 过电流：当输入或输出电流超过电源或开关管的额定值时，整流桥和开关管可能会受到损坏。
3. 温度过高：在长时间高负载工作或散热不良的情况下，整流桥和开关管的温度可能升高，超出其耐受范围，导致损坏。
4. 器件老化：随着使用时间的增加，整流桥和开关管的性能会逐渐下降，容易出现故障。
对于开关电源烧整流桥和开关管的维修，可以采取以下步骤：
1. 检查电源的输入电压和负载情况，确保它们在合理的范围内。
如果有超过额定值的情况，需要及时进行调整。
2. 检查散热系统，确保整流桥和开关管能够良好地散热。
如果散热不良，可以清理散热器、更换散热风扇等。
3. 检查整流桥和开关管的工作状态，如是否有损坏、老化、脱焊等情况。
如果有损坏的情况，需要更换对应的整流桥和开关管。
4. 在更换整流桥和开关管时，要选择合适的型号和规格，以确保其能够适应电源的工作要求。
5. 在维修过程中，可以使用测试仪器和设备，如万用表、示波器等，对整流桥和开关管进行电气参数的测量和检测，以帮助故障诊断和修复。
需要注意的是，在进行维修时，应该确保自身安全，并且遵循相关的安全操作规程。
如果对于维修操作不熟悉或者有不确定的情况，建议寻求专业人士的帮助。

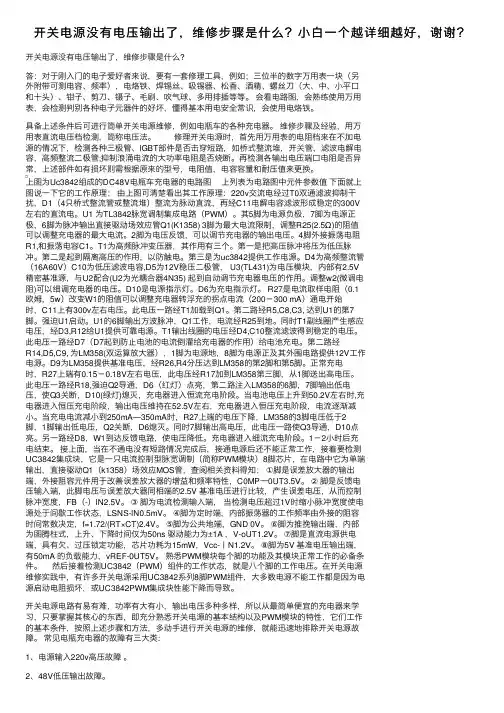

开关电源没有电压输出了，维修步骤是什么？⼩⽩⼀个越详细越好，谢谢？开关电源没有电压输出了，维修步骤是什么?答：对于刚⼊门的电⼦爱好者来说，要有⼀套修理⼯具，例如；三位半的数字万⽤表⼀块（另外附带可测电容、频率），电烙铁、焊锡丝、吸锡器、松⾹、酒精、螺丝⼑（⼤、中、⼩平⼝和⼗头）、钳⼦、剪⼑、镊⼦、⽑刷、吹⽓球、多⽤排插等等。
会看电路图，会熟练使⽤万⽤表，会检测判别各种电⼦元器件的好坏，懂得基本⽤电安全常识，会使⽤电烙铁。
具备上述条件后可进⾏简单开关电源维修，例如电瓶车的各种充电器。
维修步骤及经验，⽤万⽤表直流电压档检测，简称电压法。
修理开关电源时，⾸先⽤万⽤表的电阻档来在不加电源的情况下，检测各种三极管、lGBT部件是否击穿短路，如桥式整流堆，开关管，滤波电解电容，⾼频整流⼆极管;抑制浪涌电流的⼤功率电阻是否烧断。
再检测各输出电压端⼝电阻是否异常，上述部件如有损坏则需根据原来的型号，电阻值，电容容量和耐压值来更换。
上图为Uc3842组成的DC48V电瓶车充电器的电路图 上列表为电路图中元件参数值下⾯就上图说⼀下它的⼯作原理；由上图可清楚看出其⼯作原理：220v交流电经过T0双通滤波抑制⼲扰，D1（4只桥式整流管或整流堆）整流为脉动直流，再经C11电解电容滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路（PWM）。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最⼤电流限制，调整R25(2.5Ω)的阻值可以调整充电器的最⼤电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为⾼频脉冲变压器，其作⽤有三个。
第⼀是把⾼压脉冲将压为低压脉冲。
第⼆是起到隔离⾼压的作⽤，以防触电。
第三是为uc3842提供⼯作电源。
D4为⾼频整流管（16A60V）C10为低压滤波电容,D5为12V稳压⼆极管， U3(TL431)为电压模块，内部有2.5Ⅴ精密基准源，与U2配合(U2为光耦合器4N35) 起到⾃动调节充电器电压的作⽤。
开关电源维修的技巧和方法
以下是开关电源维修的一些建议和技巧：
1. 检查输入电源：首先，检查供电插头是否正常插入，并确保供电电压符合开关电源的要求。
使用万用表测量输入电压是否在规定范围内。
2. 检查输出电源：使用万用表测量输出电压是否在规定范围内。
如果存在异常，可能是开关电源的输出故障。
检查开关电源输出端是否有短路，或者是否有电容损坏等可见故障。
3. 替换损坏零部件：如果已确定开关电源存在损坏零部件，可以使用正确的工具（如烙铁）和相应的替代零件进行更换。
确保替换零件与原零件的参数匹配，并进行正确的连接和焊接。
4. 确保电路板的正常工作：使用万用表或者示波器对电路板上的关键元件进行测试。
比如检查功率开关管、稳压器、变压器、电容器等元件的工作状态。
5. 温度问题：许多开关电源的故障与过热有关。
检查电路板上的散热器是否正常工作，并确保无风扇散热器的开关电源有足够的通风空间。
确保散热器表面清洁，并使用散热胶或散热硅脂使散热效果更好。
6. 检查保护电路：开关电源通常会有过流保护、过压保护等保护电路。
如果开
关电源无法工作或者保护频繁触发，可能是保护电路出现问题。
检查保护元件的工作状态，如过流保险丝、过压保护二极管等。
7. 查找常见故障：有些开关电源常见故障较容易判断，如故障指示灯不亮、输出电压不稳定、噪音大等。
对于这些故障，可以先查找是否有特定的故障模式，并按照相应的故障处理方法进行修复。
请注意，开关电源维修需要具备一定的专业知识和技能。
如果您不了解开关电源的工作原理，或对维修过程不确定，请寻求专业技术人员的帮助。
开关电源维修步骤| 开关电源的常见故障及应对方法什么是开关电源？开关电源由主电路、控制电路、检测电路、辅助电源四大部分组成。
它是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。
因为开关三极管总是工作在“开”和“关”的状态，所以叫开关电源。
开关电源维修步骤：1、查电源：检查电源，不仅要用万用表检查电压大小，还要用示波器检查电压波形2、查晶振：检查晶振有没有起振，可以用示波器检查晶振脚的波形来查看3、查复位：检查复位信号是不是正常，复位脉冲有没有正确送到CPU芯片的复位脚。
4、查总线：数据总线、地址总线、控制总线的任何一根开路或短路都可引发故障，可以通过测试平行总线的对地电阻比较某路有没有故障来判断，或者观察各路总线的波形来判断。
5、查接口芯片：接口芯片是坏得较多的一类元件，可通过代换或专用仪器检测来判断是否损坏。
6、更换元器件：通过线路测试、元器件检测等工作，对找出的故障进行处理，包括线路修复、元器件更换、改造等工作。
7、测试电源：故障排除后，上机前，要进行离线加载测试。
合格后方可进行上机负载测试和使用。
开关电源的常见故障及应对方法：1.保险丝或保险管烧断主要检查整流桥各二极管、大滤波电容及开关管等部位，抗干扰电路出问题也会导致保险丝或保险管烧断、发黑。
值得注意的是，因开关管击穿导致的保险丝或保险管烧断往往还伴随着过流检测电阻和电源控制芯片的损坏，负温度系数热敏电阻也裉容易和保险丝或保险管一起烧坏。
2.无输出，但保险丝或保险管正常这种现象说明开关电源未工作，或者工作后进入了保护状态。
首先测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则检查启动电阻和启动脚外接的元器件是否有漏电存在，此时如电源控制芯片正常，则经上述检查可很快查到故障。
若有启动电压，则测量控制芯片的驱动输出脚(厚膜电路没有驱动输出脚)在开机瞬间是否有高低电平的跳变。
若无跳变，说明控制芯片损坏、外围振荡电路元器件或保护电路有问题，可先代换控制芯片，再检查外围元器件。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】开关电源始终无输出的故障检修技巧一。
开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1．开关管集电极未得到足够的工作电压。
2．开关管基极未得到启动电压。
3．开关管正反馈电路元件失效。
2。
检修方法与步骤1．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。
2．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1．开关电源因故造成输出电压过高而引起保护停振。
2．负载过流而引起过流保护动作。
3．保护电路本身误动作。
4．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
开关电源维修通用六篇开关电源是现代电子设备的重要组成部分，广泛应用于计算机、通信、科研、医疗、工业自动化等领域。
本文将按照故障分类，介绍开关电源维修的六个通用方法。
1. 故障现象：开关电源不能启动当开关电源不能启动时，可能是电源负载过大，电压输入异常，内部元器件损坏等原因所导致。
我们可以采用以下方法进行检修：1) 检查负载电流是否超过额定值，如过载应立即停电并更换高功率电源。
2) 检查输入电压是否正常，若不正常应及时更换或修复输入线路。
3) 检查输出电路是否短路或开路，按照电路分析结果更换元器件。
2. 故障现象：开关电源输出电压不稳定当开关电源输出电压不稳定时，可能是反馈电路故障、输出电感电阻增大等原因所导致。
我们可以采用以下方法进行检修：1) 检查反馈电路元件是否正常，如有异常需更换。
2) 检查输出电感电阻是否增大，如电阻值偏大需更换。
3) 检查开关管是否正常，如有损坏需更换或修复。
3. 故障现象：开关电源输出电压为零当开关电源输出电压为零时，可能是输出端短路，保护电路故障等原因所导致。
我们可以采用以下方法进行检修：1) 检查输出端是否短路，如有短路需消除短路障碍物。
2) 检查保护电路是否正常，如有异常需检查并更换保护元件。
3) 检查开关管是否正常，如有损坏需更换或修复。
4. 故障现象：开关电源开关频繁断电当开关电源开关频繁断电时，可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。
我们可以采用以下方法进行检修：1) 检查过流保护元件是否正常，如过流保护元件损坏需更换。
2) 检查开关管是否发热异常，如发热需检查散热器和风扇的是否正常工作。
3) 检查输出电压是否异常，如异常需检查输出电路并更换故障元件。
5. 故障现象：开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。
我们可以采用以下方法进行检修：1) 检查输出电容是否合适，如果超出范围则更换电容。
开关电源维修测试方法
开关电源维修测试方法一般包括以下几个步骤：
1. 外观检查：检查电源外壳是否有损坏、松动或变形等情况。
检查插头和插座是否正常，有无松动或锈蚀。
确保电源外部连接良好和安全。
2. 功能测试：接通电源后，检查开关电源是否能正常开关，输出电压和电流是否稳定。
可以使用示波器、数字电压表和电流表来测量输出波形、电压和电流。
3. 故障排查：如果开关电源无法正常工作，查找可能的故障原因。
可以检查电源内部的保险丝、电容、整流器、稳压电路、变压器等部分，排除有问题的元件。
使用万用表、电容表或特殊的测试仪器来测试这些元件的工作状态。
4. 其他测试：根据需要，可以进行其他测试，例如温度测试、负载测试、短路保护测试等。
这些测试可帮助我们评估开关电源在不同条件下的性能和可靠性。
以上是一般的开关电源维修测试方法，具体的测试步骤和方法可以根据具体的开关电源型号和故障情况进行调整和补充。
在进行测试时，一定要注意安全，遵循相关的操作规程，避免电击和其他意外伤害的发生。

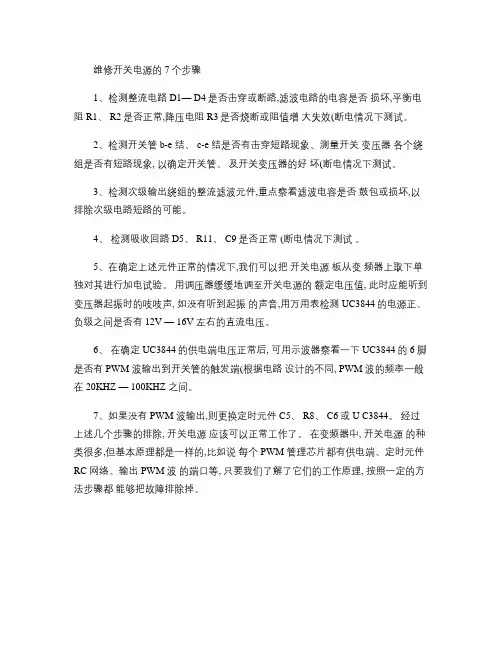

维修开关电源的7个步骤
1、检测整流电路D1—D4是否击穿或断路，滤波电路的电容是否损坏，平衡电阻R1、R2是否正常，降压电阻R3是否烧断或阻值增大失效（断电情况下测试）。
2、检测开关管b-e结、c-e结是否有击穿短路现象、测量开关变压器各个绕组是否有短路现象，以确定开关管、及开关变压器的好坏（断电情况下测试）。
3、检测次级输出绕组的整流滤波元件，重点察看滤波电容是否鼓包或损坏，以排除次级电路短路的可能。
4、检测吸收回路D
5、R11、C9是否正常（断电情况下测试）。
5、在确定上述元件正常的情况下，我们可以把开关电源板从变频器上取下单独对其进行加电试验。
用调压器缓缓地调至开关电源的额定电压值，此时应能听到变压器起振时的吱吱声，如没有听到起振的声音，用万用表检测UC3844的电源正、负级之间是否有12V—16V左右的直流电压。
6、在确定UC3844的供电端电压正常后，可用示波器察看一下UC3844的6脚是否有PWM波输出到开关管的触发端（根据电路设计的不同，PWM波的频率一般在20KHZ—100KHZ之间）。
7、如果没有PWM波输出，则更换定时元件C5、R8、C6或U C3844。
经过上述几个步骤的排除，开关电源应该可以正常工作了。
在变频器中，开关电源的种类很多，但基本原理都是一样的，比如说每个PWM管理芯片都有供电端、定时元件RC网络、输出PWM波的端口等，只要我们了解了它们的工作原理，按照一定的方法步骤都能够把故障排除掉。
