三相交流接触器不吸合

交流接触器常见故障及处理⽅法交流接触器常见故障及处理⽅法⽤得最多的是交流接触器，使⽤过程中经常发出交流噪声，出现触点损坏等问题。

故障现象可能原因处理办法不动或动作不可靠1. 电源电压过低或波动过⼤2. 操作回路电源容量不⾜或发⽣断线、接线错误及控制触头接触不良3. 控制电源电压与线圈电压不符4. 产品本⾝受损（如线圈断线或烧毁，机械可动部分被卡死，转轴歪斜等）5. 触头弹簧压⼒与超程过⼤6. 电源离接触器太远，连接导线太细1. 调节电源电压2. 增加电源容量，纠正、修理控制触头3. 更换线圈4. 更换线圈，排除卡住故障5. 按要求调整触头参数6. 更换较粗的连接导线不释放或释放缓慢1. 触头弹簧压⼒过⼤2. 触头熔焊3. 机械可动部分被卡死，转轴歪斜4. 反⼒弹簧损坏5. 铁⼼极⾯有油污或灰尘6. E型铁⼼使⽤时间太长，去磁⽓隙消失，剩磁增⼤，使铁⼼不释放1. 调整触头参数2. 排除熔焊故障，修理或更换触头3. 排除卡死故障，修理受损零件4. 更换反⼒弹簧5. 清理贴⼼极⾯6. 更换贴⼼线圈过热或烧损1.电源电压过⾼或过低2.线圈技术参数（如额定电压、频率、负载因数及适⽤⼯作制等）与实际使⽤条件不符3.操作频率过⾼4.线圈制造不良或由于机械损伤、绝缘损坏等5.使⽤环境条件特殊：如空⽓潮湿，含有腐蚀性⽓体或环境温度过⾼6.运动部分卡住7.交流铁⼼极⾯不平或去磁⽓隙过⼤8.交流接触器派⽣直流操作的双线圈，因常闭联锁触头熔焊不释放、⽽使线圈过热1.调整电源电压2.调换线圈或接触器3.选择其他合适的接触器4.更换线圈，排除引起线圈机械损伤的故障5.采⽤特殊设计的线圈6.排除卡住现象7.清除极⾯或调换铁⼼8.调整联锁触头参数及更换烧坏线圈电磁铁（交流）噪声⼤1.电源电压过低2.触头弹簧压⼒过⼤3.磁系统歪斜或机械上卡住，使铁⼼不能吸平4.极⾯⽣锈或因异物（如油垢、尘埃）粘附铁⼼极⾯5.短路环断裂6.铁⼼极⾯磨损过度⽽不平1.提⾼操作回路电压2.调整触头弹簧压⼒3.排除机械卡住故障4.清理铁⼼极⾯5.调换铁⼼或短路环6.更换铁⼼触头熔焊1.操作频率过⾼或产品超负荷使⽤2.负载侧短路3.触头弹簧压⼒过⼩4.触头表⾯有⾦属颗粒突起或有异物5.操作回路电压过低或机械上卡住，致使吸合过程中有停滞现象，触头停顿在刚接触的位置上1.调换合适的接触器2.排除短路故障，更换触头3.调整触头弹簧压⼒4.清理触头表⾯5.提⾼操作电源电压，排除机械卡住故障，使接触器吸合可靠⼋⼩时⼯作制触头过热或灼伤1.触头弹簧压⼒过⼩2.触头上有油污，或表⾯⾼低不平，⾦属颗粒突出3.环境温度过⾼或使⽤在密闭的控制箱中4.铜触头⽤于长期⼯作制5.触头的超程太⼩1.调⾼触头弹簧压⼒2.清理触头表⾯3.接触器降容使⽤4.接触器降容使⽤5.调整触头超程或更换触头短时内触头过度磨损1.接触器选⽤⽋妥，在以下场合时，容量不⾜：(1)反接制动(2)有较多密接操作(3)操作频率过⾼2.三相触头不同时接触3.负载侧短路4.接触器不能可靠吸合1.接触器降容使⽤或改⽤适于繁重任务的接触器2.调整⾄触头同时接触3.排除短路故障，更换触头4.见动作不可靠处理办法相间短路1.可逆转换的接触器联锁不可靠，由于误动作，致使两台接触器同时投⼊运⾏⽽造成相间短路，或因接触器动作过快，转换时间短，在转换过程中发⽣电弧短路2.尘埃堆积或粘有⽔⽓、油垢、使绝缘变坏3.产品零部件损坏（如灭弧罩碎裂）1.检查电⽓联锁与机械联锁；在控制线路上加中间环节延长可逆转换时间2.经常清理，保持清洁3.更换损坏本⽂来源:。

交、直流接触器常见故障、原因及处理方法接触器是一种用来频繁地接通或切断电动机或其他负载的主电路的一种自动切换电器。

由于它生产方便、成本较低、用途广泛，所以在各类低压电器当中，它是生产量最大，使用最广的一种产品。

接触器是利用电磁吸力作用来使触头闭合或断开大电流电路的，是一种典型的电磁式电器。

当电磁机构的线圈通电后，产生电磁吸力，使动铁心吸合，从而带动动触头与静触头闭合，接通主电路；若线圈断电后，线圈电磁吸力消失，在复位弹簧的作用下，动铁心释放，使动触头与静触头分离，切断主电路。

常见的交、直流接触器常见故障、原因及处理方法如下：1、吸不上或吸不足（触头已闭合但铁心仍未完全吸合）且有振动和噪声（1）电源电压过低。

处理方法是设法提高电压。

（2）线圈工作电压与电源电压不相符。

处理方法是更换与电源电压相符的线圈。

（3）铁心因机械原因卡死。

处理方法是调整互相卡住的零件的位置，去除障碍物。

（4）触头弹簧压力与释放弹簧压力过大。

处理方法是调整弹簧压力或更换弹簧。

（5）触头超行程过大。

处理方法是调整触头，减少触头的超行程。

2、吸不上而又无振动和噪声产生故障的原因很可能是线圈断线，可用万用表确认。

处理方法是找到断头，可以接驳断口的则修复，否则换新线圈。

3、衔铁不释放或释放缓慢（1）反作用力过小。

处理方法是调整弹簧的压力或反力弹簧的拉力。

（2）铁心板面有油污粘着。

处理方法是用干净软布将油污抹去。

（3）机械活动部分被卡住或转轴生锈、歪斜。

处理方法是排除卡住现象，已清除及润滑生锈部位。

（4）触头已熔粘在一起。

处理方法是撬开已熔粘在一起的触头，酌情更换新触头。

（5）剩磁过大。

对于交流接触器，其E形铁心在使用过久后，因去磁气隙的消失，会令铁心不释放。

此时的维修方法是可以在剩磁间隙处的极面锉去一部分，若不能奏效则更换铁心；而对于直流接触器则应更换或加厚非磁性垫片，好让线圈失电后容易释放衔铁。

4、线圈过热或烧损（1）线圈电压比电源电压低。

变频器接触器不吸合的原因1. 引言变频器是一种将电源频率转换为可调节的高频电压的电子设备，广泛应用于工业生产中。

在变频器的正常运行过程中，接触器起着重要的作用，用于控制电机的启动和停止。

然而，有时候会出现接触器不吸合的情况，影响变频器的正常运行。

本文将探讨接触器不吸合的原因及解决方法。

2. 接触器不吸合的原因接触器不吸合可能有多种原因，下面将从电源问题、电磁线圈故障、触点磨损等方面进行详细分析。

2.1 电源问题电源问题是导致接触器不吸合的常见原因之一。

以下是几种可能的电源问题： - 供电电压不稳定：当供电电压波动较大时，变频器的电磁线圈可能无法正常工作，导致接触器不吸合。

- 供电电压过低：当供电电压低于接触器的额定电压时，接触器可能无法吸合。

2.2 电磁线圈故障电磁线圈是接触器的核心部件，它产生的磁场使得接触器吸合。

以下是几种可能的电磁线圈故障： - 电磁线圈断路：如果电磁线圈出现断路，电流无法通过线圈，接触器将无法吸合。

- 电磁线圈短路：如果电磁线圈出现短路，大量电流将通过线圈，导致接触器过热并可能损坏。

2.3 触点磨损触点是接触器中的关键部件，它们直接决定了接触器的导通性能。

以下是几种可能的触点磨损问题： - 触点氧化：当触点长时间暴露在空气中时，可能会氧化，导致其电阻增加，接触不良，使得接触器无法吸合。

- 触点磨损：当接触器频繁开关时，触点会产生磨损，导致接触不良，使得接触器无法吸合。

3. 解决方法针对接触器不吸合的原因，可以采取相应的解决方法。

下面将从解决电源问题、修复电磁线圈故障、更换触点等方面进行详细介绍。

3.1 解决电源问题•安装稳压器：在供电电压不稳定的情况下，可以考虑安装稳压器，以保证变频器的电源稳定。

•检查供电电压：定期检查供电电压，确保其符合接触器的要求，根据需要进行调整。

3.2 修复电磁线圈故障•检查线圈连接：检查电磁线圈的连接，确保连接良好，并及时修复任何断路或短路问题。

交流接触器不断的吸合断开的原因
这个故障在新装电路与旧电路略有不同，我分两方面来分析这个故障原因：
一、新装电路出现这个故障，一般有4种原因：
1、接触器额定电压选择错误，控制电压低于接触器额定电压，比如电路控制电压是220V，而选择的接触器额定电压是380V；
接触器
2、控制电路电压不稳定或者电压忽高忽低，当低于接触器电压85%时，就会出现吸合不牢，比如使用变压器控制电路变压器容量选择太小，当接触器吸合瞬间，控制变压器输出电压下降会出现这种现象；
3、控制电路接线错误，自锁控制常开触点接成常闭，通电瞬间接触器吸合又断开，按下按钮吸合松开又断开；
控制电路
4、接触器自锁装置（触点接触不牢）造成。

二、旧电路出现这个故障，一般有4种原因
1、控制电压不稳定或者电压忽高忽低，造成接触器线圈吸合不实；
2、铁芯表面有污物造成吸合不牢，一般这种现象会伴有嗡嗡异响；
3、接触器自锁装置（触点接触不牢），在启动是震动引起接触不良；
4、接触器线圈老化，励磁减弱引起吸合不牢。

三相交流接触器不吸合三相交流接触器是工业自动化控制系统中常用的电器元件之一，其作用是控制电路的通断，实现对电机等设备的启停控制。

但是，在使用过程中，有时会出现接触器不吸合的情况，这会影响设备的正常运行，甚至会造成设备损坏。

本文将对三相交流接触器不吸合的原因和解决方法进行分析和探讨。

一、三相交流接触器不吸合的原因1.电源电压不稳定三相交流接触器需要稳定的电源电压才能正常工作，如果电源电压不稳定，就会导致接触器不吸合。

这种情况下，需要检查电源电压是否符合要求，如果不符合，需要采取相应的措施解决。

2.接触器线圈故障三相交流接触器的线圈是其工作的核心部件，如果线圈出现故障，就会导致接触器不吸合。

线圈故障的原因可能是线圈接触不良、线圈短路或开路等，需要对线圈进行检查和维修。

3.接触器触点粘连三相交流接触器的触点在长期使用过程中，可能会因为灰尘、污垢等物质的积累而导致粘连，进而影响接触器的吸合。

这种情况下，需要对接触器进行清洗和维护。

4.接触器触点烧损接触器触点在长时间工作中，可能会因为电弧的产生而烧损，进而影响接触器的吸合。

这种情况下，需要更换接触器触点或整个接触器。

5.接触器机械故障三相交流接触器在长期使用过程中，可能会因为机械故障而导致不吸合。

机械故障的原因可能是接触器机械部件磨损、机械部件松动或损坏等，需要对接触器进行检查和维修。

二、三相交流接触器不吸合的解决方法1.检查电源电压如果发现接触器不吸合，首先需要检查电源电压是否符合要求。

如果电源电压不稳定，需要采取相应的措施解决，例如使用稳压器或更换电源。

2.检查线圈如果发现接触器不吸合的原因是线圈故障，需要对线圈进行检查和维修。

检查线圈是否接触不良、是否短路或开路等，如果发现问题，需要进行相应的维修或更换。

3.清洗接触器如果接触器触点因为灰尘、污垢等物质的积累而导致粘连，需要对接触器进行清洗和维护。

可以使用清洁剂或清洗液对接触器进行清洗，然后用干净的布擦拭干净。

接触器不能自动吸合的原因1.引言1.1 概述接触器是一种常用的电器元件，通常用于控制高功率电流的开关或断电操作。

然而，在使用过程中，我们可能会遇到接触器不能自动吸合的情况，即无法正常工作。

这一问题涉及多种因素，包括电路故障、接触器老化、外界环境等。

首先，电路故障是导致接触器不能自动吸合的可能原因之一。

在电路中存在着各种元件，如继电器、保护器等，它们之间相互配合以实现电路的正常工作。

当其中一个元件出现故障或者连接不良时，会导致接触器不能自动吸合。

例如，电路中的控制信号传输线路受损，或者控制电压低于接触器的工作要求，都可能造成接触器无法吸合。

其次，接触器老化也是导致不能自动吸合的常见原因。

接触器作为一个机械元件，经过长时间的使用和频繁的开关操作，接触片可能会因为接触不良、氧化或磨损而失去良好的接触性能。

当接触片表面出现腐蚀或积碳时，会使得接触器的接触电阻增加，从而造成接触器不能自动吸合。

此外，外界环境也是影响接触器吸合的因素之一。

例如，湿度过高会导致接触端子生锈腐蚀，从而影响接触器的正常工作。

同样，温度过高也会使得接触器内部的元件受热膨胀而失去正常的接触性能。

这些外界环境的不良因素都可能导致接触器不能自动吸合。

总之，导致接触器不能自动吸合的原因是多种多样的。

电路故障、接触器老化以及外界环境的恶劣条件都可能影响接触器的正常工作。

在面对这一问题时，我们应当仔细排查故障原因，修复电路故障，更换老化的接触器或者改善外界环境，以确保接触器能够正常吸合并恢复其正常功能。

1.2文章结构文章结构部分的内容如下：文章结构部分旨在介绍本文的结构安排和各个部分的主要内容，以帮助读者更好地理解整个文章的组织结构。

本文主要分为引言、正文和结论三个部分。

首先是引言部分。

在引言部分，我们将对接触器不能自动吸合的原因进行概述，简要介绍文章的目的以及文章整体的结构安排。

接下来是正文部分。

正文部分包括了两个要点的讨论。

在第一个要点中，我们将深入探讨接触器不能自动吸合的原因之一，并提供相关的解释和分析。

交流接触器吸合不住什么原因
交流接触器吸合不住主要有两个原因：第一个是外在原因即电路提供的电压较低或者电压不对;第二个是接触器内在问题。

在分析前我们要先了解什么是接触器？什么又是交流接触器？
（1）接触器就是较小的电信号经过线圈产生磁场，促使触点吸合来控制较大负载的电器。

接触器有交流接触器和直流接触器，交流接触器里又分线圈是380伏和220伏的。

（2）交流接触器主要是由线圈、铁芯、衔铁、触头系统（主触头和辅助触头）和复位弹簧组成。

不通电时，主触头是断开的，当线圈通电，铁芯产生磁场，磁力吸合衔铁并带动主触头闭合；线圈断电后，磁场消失，主触头在复位弹簧反作用下反回初始闭合状态。

从交流接触器简单的工作原理上分析可以知道，要确保交流接触器可靠吸合，必须要产生足够的磁场吸力，这个吸力要远大于复位弹簧的弹力。

（3）对确定的接触器来说，产生磁场吸力的大小就依赖外电路提供的电源电压大小。

如果电压过低时，产生的磁场就弱，吸力就小，造成接触器吸不住。

一般規定电路电压不低于线圈额定电压的10％。

特别是当把电压是380伏线圈，如果错接电压是220伏时就更会造成接触器吸合不住。

（4）在外接电源电压符合要求时，出现接触器吸合不住的话就是接触器内部出了问题：首先可能是线圈受伤，导致吸力不够；其次，就是铁芯或者衔铁表面脏，或者有异物导致铁芯和衔铁吸合时不能完全吻合，造成漏磁，磁力不足；再就是，由于复位弹簧生锈，铁芯吸合时弹簧阻力增加，阻止衔铁和铁芯很好吻合。

以上是我对接触器不能吸合的理解。

接触器通电后不吸和方法的原因和用验电
笔查找
1、查找接触器按下合闸按钮后接触器不动作故障，如现场没有万用表等仪表，也可以使用验电笔进行查找。

应留意的是，380V（两条火线连接线圈）和220V（一条火线和一条零线分别连接线圈的一个出线端），检测的现象与故障的关系将有所不同（口诀“三八、二二不同理”）。

2、对于380V的电源的接触器，如线圈两端验电笔都亮，则停电并拆下一段连线后再通电进行检查，若此时还是两端都亮，则说明故障发生在外电路刚被拆下的那条线路中；若两端都不亮了，则说明故障发生在外电路没被拆下的那条线路中；若一亮一灭，则是线圈内部断路。

3、使用220V电源的，线圈故障查找方法同白炽灯不亮的检查方法，口诀“一亮一灭换新的”是说：此时线圈坏了，需要换新线圈。

4、沟通接触器通电后有响声但不能完全吸合的
缘由和查找方法
线圈通电有声响，要把电压来测量。

电压足够有卡阻，断电排解在合上。

电压太低查线路，电源接错也难防。

通电以后嗒嗒响，跳个不停合不上。

常见电压不相符，包高压低差一档。

三八线包二二压，时间一长线圈烫。

另有缘由是虚接，时断时续在晃荡。

交流接触器通电后按下启动键接触器不断的吸合断开是什么原因按照我的分析来看，主要有两个方面的原因：1.启动电流大，造成电源电压有波动；2.控制线路接触不良或接线错误。

原因分析1. 电机的启动电流过大，电压波动不稳这种状况主要是因为电机的供电线路太长、电缆选择过细，在按下起动按钮的时候，电机起动压降太大。

当电压低于额定电压的85％时，接触器线圈的吸引磁力就会相对减弱，动磁铁在弹簧的反作用力下，会脱离磁力而断开。

然而，在断开的一瞬间，电压又开始升高，动磁铁再次被吸合，周而复始，就会出现不断吸合与断开的现象。

这种故障判断和解决的方法：首先将电机与电源脱离开，单独空试交流接触器，如果接触器正常吸合工作，说明是电缆太长或者过细压降过大。

解决办法就是增大电线截面积，从而减少电线电阻带来的电压损失。

2. 控制线路接触不良、接线错误接触器控制线路中的触点比较多（控制按钮触点、接触器自锁常开触点、线圈两端A1A2接线端子、热继保护常闭触点等），这些触点烧蚀严重或接线端子螺丝松动，都可以造成接触器不断的、无节奏的吸合断开。

还有一个原因，我觉得可能性比较大。

那就是控制线路接线错误，比如把接触器常闭触点串联在自己的线圈上。

当送电的时候，接触器线圈通过常闭触点得电吸合，常闭触点断开，导致线圈失电，而常闭触点瞬间又恢复闭合状态，这样，就会出现有节奏的不断吸合、断开的现象。

故障处理方法：主要是通过目视和利用万用表查找。

一般出现吸合不稳定的情况，都能看到接触不良之处存在着打火现象。

再者，可以使用万用表电压档，对上述几个接触点逐一测试，有打火的触点两端，会出现明显的电压波动，针对故障元件给予更换。

如果控制线路接线错误的话，重新纠正过来即可。

交流接触器常见故障及处理方法所谓的交流接触器也就是一种自动切换设备，它在使用的过程中，主要是对其电路结构进行相应的控制管理，以确保电机设备的正常使用。

但是，交流接触器在实际应用的过程中，也容易受到各方面因素的影响，而出现相应的故障问题，这就使得交流接触器的可靠性和稳定性大幅度的下降。

为此我们就需要对这些故障问题进行分析，从而采用相应技术手段来对其进行处理。

一、交流接触器的概述1、交流接触器的组成。

交流接触器在实际应用的过程中，我们可以将其接触点划分成主触点和辅助触点这两种，其中人们在对主电炉进行控制的过程中，主要是通过三对主触点来对其电路结构进行控制管理。

而辅助触点在实际应用的过程中，则是对线路结构进行控制，从而满足电气设备控制的相关要求。

交流电磁铁主要是有铁芯和线圈两个部分组成的。

其中由于不同的铁芯其使用功能存在着一定的差异，因此我们在对其进行选择的过程中，就一定要根据其相关的要求来对其进行处理，使得交流接触器的工作性能得到有效的保障。

2、交流接触器的工作原理。

当前交流电磁铁中的线圈通电以后，其铁芯和线圈之间就会产生电磁场，这就使得触点就会发生移动，从而和铁芯相互接触，这就使得电机设备可以正常的运行。

然而，当电机设备的电源切断时，交流接触器中的接触点就会复位，而整个电机设备就会停止运行。

因此我们在对电机进行控制的过程中，就可以利用这一原理来对其进行相应的控制，使其工作性能得到有效的保障。

二、交流接触器故障问题产生的原因和处理办法由于交流接触器有着良好的控制效果，可以使得电机设备的工作性能得到很好的保障，因此被人们广泛的应用在电机控制系统当中。

但是交流接触器在长期运作的过程中，自身零件也会出现磨损的现象，这就使得交流接触器在使用时，存在着一定的故障问题，为此我们就许多对其故障问题产生的原因进行分析，采用相应的技术手段来对其进行相应的控制处理，这就使得交流接触器的应用效果得到有效的提升。

1.触头的故障及维修。

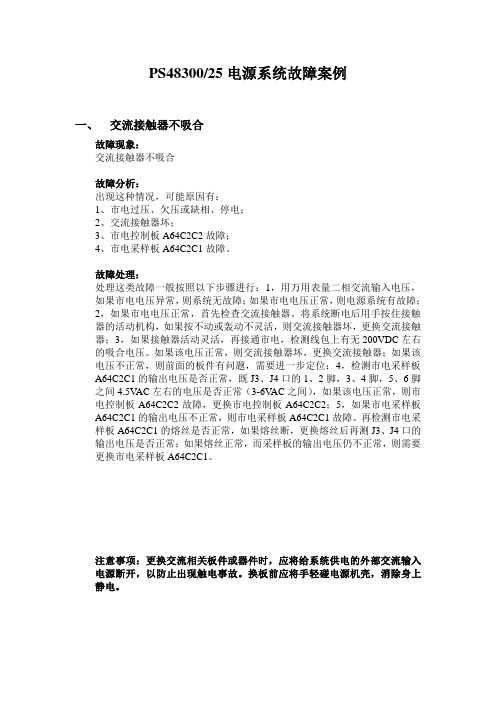

PS48300/25电源系统故障案例
一、交流接触器不吸合
故障现象：
交流接触器不吸合
故障分析：
出现这种情况，可能原因有：
1、市电过压、欠压或缺相、停电；
2、交流接触器坏；
3、市电控制板A64C2C2故障；
4、市电采样板A64C2C1故障。

故障处理：
处理这类故障一般按照以下步骤进行：1，用万用表量二相交流输入电压，如果市电电压异常，则系统无故障；如果市电电压正常，则电源系统有故障；
2，如果市电电压正常，首先检查交流接触器。

将系统断电后用手按住接触器的活动机构，如果按不动或轰动不灵活，则交流接触器坏，更换交流接触器；3，如果接触器活动灵活，再接通市电，检测线包上有无200VDC左右的吸合电压。

如果该电压正常，则交流接触器坏，更换交流接触器；如果该电压不正常，则前面的板件有问题，需要进一步定位；4，检测市电采样板A64C2C1的输出电压是否正常，既J3、J4口的1、2脚，3、4脚，5、6脚之间4.5V AC左右的电压是否正常（3-6V AC之间），如果该电压正常，则市电控制板A64C2C2故障，更换市电控制板A64C2C2；5，如果市电采样板A64C2C1的输出电压不正常，则市电采样板A64C2C1故障。

再检测市电采样板A64C2C1的熔丝是否正常，如果熔丝断，更换熔丝后再测J3、J4口的输出电压是否正常；如果熔丝正常，而采样板的输出电压仍不正常，则需要更换市电采样板A64C2C1。

注意事项：更换交流相关板件或器件时，应将给系统供电的外部交流输入电源断开，以防止出现触电事故。

换板前应将手轻碰电源机壳，消除身上静电。

三相交流接触器吸合过程导致的跳闸原因
三相交流接触器吸合过程导致的跳闸原因可能有以下几种：
1. 线路过载：当电器设备的额定电流大于三相接触器承载电流，超出负载范围时，会导致跳闸。

2. 短路：电路中存在电器设备的两根导线意外相连，形成短路电流大的情况，也会导致跳闸。

3. 过压/欠压：电网中的电压变化过大，造成三相交流接触器电压不稳定，可能导致跳闸。

4. 机械故障：三相交流接触器内部元件损坏或线路接触不良等，引起跳闸。

此外，还有可能是接触器本身问题，例如触点磨损、接触不良、铁芯过热等都可能导致接触器吸合不稳定或者无法吸合，进而导致跳闸。

此时需要及时更换或者维修接触器以解决问题。

在实际应用中，应该加强对交流接触器的监测和维护，确保设备的正常运行。

交流接触器常见故障及处理方法所谓的交流接触器也就是一种自动切换设备，它在使用的过程中，主要是对其电路结构进行相应的控制管理，以确保电机设备的正常使用。

但是，交流接触器在实际应用的过程中，也容易受到各方面因素的影响，而出现相应的故障问题，这就使得交流接触器的可靠性和稳定性大幅度的下降。

为此我们就需要对这些故障问题进行分析，从而采用相应技术手段来对其进行处理。

一、交流接触器的概述1、交流接触器的组成。

交流接触器在实际应用的过程中，我们可以将其接触点划分成主触点和辅助触点这两种，其中人们在对主电炉进行控制的过程中，主要是通过三对主触点来对其电路结构进行控制管理。

而辅助触点在实际应用的过程中，则是对线路结构进行控制，从而满足电气设备控制的相关要求。

交流电磁铁主要是有铁芯和线圈两个部分组成的。

其中由于不同的铁芯其使用功能存在着一定的差异，因此我们在对其进行选择的过程中，就一定要根据其相关的要求来对其进行处理，使得交流接触器的工作性能得到有效的保障。

2、交流接触器的工作原理。

当前交流电磁铁中的线圈通电以后，其铁芯和线圈之间就会产生电磁场，这就使得触点就会发生移动，从而和铁芯相互接触，这就使得电机设备可以正常的运行。

然而，当电机设备的电源切断时，交流接触器中的接触点就会复位，而整个电机设备就会停止运行。

因此我们在对电机进行控制的过程中，就可以利用这一原理来对其进行相应的控制，使其工作性能得到有效的保障。

二、交流接触器故障问题产生的原因和处理办法由于交流接触器有着良好的控制效果，可以使得电机设备的工作性能得到很好的保障，因此被人们广泛的应用在电机控制系统当中。

但是交流接触器在长期运作的过程中，自身零件也会出现磨损的现象，这就使得交流接触器在使用时，存在着一定的故障问题，为此我们就许多对其故障问题产生的原因进行分析，采用相应的技术手段来对其进行相应的控制处理，这就使得交流接触器的应用效果得到有效的提升。

1.触头的故障及维修。

控制电路中接触器不吸合怎么检修
依据实例电路来分析接触器不吸合的原因
电气控制线路中根据复杂程度不同所用的接触器数量也是不一样的，一般都在两个或者两个以上的，复杂点的电路用十几个接触器的也有可能。

由于题目中没有给出具体电路图，为了好说明问题，下面用一个最典型的正反转电路来说明如何检修接触器不吸合的思路和方法。

首先我们来看故障现象，它是按下启动按钮接触器不能吸合，这个电路故障给我们的直观印象是在控制电路中，对于控制电路中继电器不吸合主要由以下两个方面造成的。

一是线路中的触点接触不良，二是接触器本身的故障。

我先说如果是触点接触不良的问题，我们可以用电阻测量法，我们先把电源切断用万用表的电阻档ＲＸ１００或者ＲＸ１Ｋ档位，例如要测ＫＭ１线圈控制的正转支路，我们可以把万用表的表笔放在Ａ点，万用表的表笔分别放在Ｂ、Ｃ、Ｄ、Ｅ、Ｆ和Ｇ各点，在正常情况下若按下按钮ＳＢ２后Ｂ、Ｃ、Ｄ、Ｅ和Ｆ各点的电阻应该是接近零欧姆，测Ｇ点的位置时应该有线圈的阻值５００多欧姆。

从图中看我们主要是检查线路中的触点通和断的状况，比如按钮的常闭触点、接触器的自锁常开触点或者常闭触点的压线部位以及热继电器的常闭触点等。

另一种就是要检查接触器本身的问题了，接触器本身故障主要是线圈的故障，比如线圈烧毁等。

另外衔铁倾斜或者卡阻等都有可能造成继电器不吸合的现象。

接触器有时吸和，有时不吸合，该如何处理
这类故障问题不⼤，但是交流接触器有时吸和有时不吸合，这就给处理故障带来了很⼤的⿇
烦，不如⼀下彻底坏掉，故障就好排除了。

既然时有时⽆，⾸先⽤眼去看可能会出现问题的故障点，⽐如控制回路某⼀个线端松脱、辅助
触点有没有烧坏的地⽅等，有时候碰巧就能⼀下⼦查找到故障点。

如果是正在运⾏⼯作的接触器突然停⽌，那就有可能是所带机械负荷出现卡阻，导致电流偏⾼
电压过低，当电压低于额定电压的85％时，会削弱接触器线圈磁场，导致接触器失电动作。

此
时可以⽤万⽤表测试A、B、C三相之间的电压，忽⾼忽低的话，就有可能是三相电源电压不稳
或所带负荷有问题。

还有⼀种可能，就是在启动时，按动了⼏次启动按钮，接触器才得电吸和，这种情况下只能是
起动和停⽌按钮接触不良造成的，不如直接更换⼀下按钮看看。

等到接触器不⼯作的时候，咱们就⽤万⽤表彻底的查找⼀下，查找的步骤如下：
1、在不停电的情况下按下启动按钮，⽤万⽤表电压档测量启动按钮的两个接线端，如果有电压
产⽣，说明启动按钮损坏不通，就要更换按钮。

2、如果没有电压，说明按钮是好的。

接下来万⽤表的红表笔放在停⽌按钮的电源端不动，⿊表
笔检测停⽌按钮的另⼀个接线端，有电压就是损坏了，没有电压说明正常。

3、以此类推，移动⿊表笔⾄下⼀个元件（热继电器或中间继电器等）的接线端，直到查出有电
压产⽣的⼀个点，就是故障点，也能不排除控制电缆中间存在似断⾮断的可能。

但是这种故障
排除法的前提条件是，必须将所带负荷从电路中切除，以免发⽣不必要的事故。

接触器欠压老是跳，不吸合该怎么办？
接触器欠压老是跳，不吸合该怎么办？
1⃣️除了接触器线圈匝间有漏电（漆绝缘不好）才会吸合不好！，你要量一下电压是否达380V的85％。

2⃣️除了你的电机功率大负载重，电线径小电压降大，造成电压波动时接触器达不到最佳电压值而哈哈的接触不良。

怎么办？
3⃣️你可以到旧电瓶车充电器上拆一只整流二极管串到接触器线圈上接成半波整流，这种办法对继电器效果好。

继电器用直流低于70％电压都吸合。

4⃣️用万用表测量，开机后哪两根相线电压高些，你可以给接触器调相，这种现象是有一相电的沿途搭挂负载大造成的。

5⃣️如果无法调相，长期低压，可把接触器线圈减去上百匝线圈就正常，这个办法我试过，如电压有时升高不稳定就不行。

谢谢你的阅读 ！。

双电源切换装置两进线无法进线切换故障处理故障诊断与排除1、双电源切换装置无法切换1）控制器损坏，确认是控制器损坏后，可以通过自动/手动转换器来利用手动进行切换。

2）若控制器正常，而是自动/手动转换装置损坏，应先将进线开关关闭，然后用与进线同样型号的电线接在进线开关出线端子上，电线的另一端接在自动/手动转换装置的输出端的端子上暂时短接使用，先按“先通后复”的原则将电源送至一级负荷上供电，保证设备正常工作；等列车晚上停止运行时再进行维修。

（在接线时应先测量进线开关出线端应无电压，并有人监护方可进行作业）灯具故障处理荧光灯（包括三防荧光灯）故障诊断及排除：1、荧光灯灯管不发光：1）若是单个荧光灯不亮，大部分是荧光灯管损坏，更换新荧光灯即可。

若是一个回路的灯泡不亮则需检查照明配电室对应照明配电箱内开关是否跳闸；是跳闸则允许合闸一次，若合闸后立即或过一会又跳，则不能再合闸。

需检查回路的绝缘电阻值是否降低，检查照明线路是否有漏电故障。

2）有启辉器的荧光灯需检查启辉器与基座接触是否良好，可以旋转一下启辉器,看荧光灯是否发光，如果能发光，说明与基座接触良好；如果还是不发光，可以用万用表在启辉器的两个触头上测量电压，如果有220VAC则多为启辉器损坏,应更换启辉器。

若无电压，可能是灯管脚接触不良或是灯丝烧断，需更换灯管。

3）灯管漏气或者灯丝断，可用万用表检查，或者看看荧光粉是否变颜色，确认灯管损坏后可以更换新的灯管。

4）镇流器线圈断路，可以用万用表检查，确认后可以修理或更换新的合格的镇流器。

5）电源电压过低，可以调高电源电压或换上截面较大的导线。

6）新装荧光灯接线有误，检查接线是否正确，按电路正确接线。

7）电路接线松动，检查接线，使连接线牢固可靠。

8）灯座与灯脚接触不良，可以转动一下灯管或用手压一压两者接触部分，增加灯座的压力，使两者接触良好。

9）电子镇流器的电子电路有故障，则更换新的合格的电子镇流器。

2、荧光灯管两端发光而中间不亮1）接线错误或灯座灯脚松动，检查线路连接情况或修理灯座。
