CPU与控制单元设计

冯诺依曼计算机体系结构冯·诺依曼计算机体系结构（von Neumann architecture）是一种包括中央处理器（Central Processing Unit，CPU）、存储器（Memory）、输入/输出设备（Input/Output Device）和控制单元（Control Unit）等基本组件的计算机系统的组织结构。

这种计算机体系结构在20世纪40年代末至50年代初由冯·诺依曼提出，并成为了现代计算机的基础。

下面将详细介绍冯·诺依曼计算机体系结构的各个方面。

首先，中央处理器（CPU）是计算机系统的核心部件，负责执行指令、进行运算和控制计算机的其他组件。

它由算术逻辑单元（Arithmetic Logic Unit，ALU）和控制单元（Control Unit）组成。

ALU负责进行算术和逻辑运算，而控制单元则负责解码和执行指令、管理数据传输和控制计算机的其他组件。

CPU的设计使得计算机可以按照指令进行顺序执行，实现数据的处理和计算。

其次，存储器（Memory）是计算机系统中用于存储和获取数据和指令的组件。

冯·诺依曼计算机体系结构中的存储器被划分为两个主要部分：主存储器（Main Memory）和辅助存储器（Secondary Storage）。

主存储器是CPU能够直接访问的存储设备，它通常采用随机存储器（Random Access Memory，RAM）的形式，用于暂时保存计算机运行时的数据和指令。

与之相对，辅助存储器类似于硬盘或固态硬盘，用于长期存储数据和程序。

再次，输入/输出设备（Input/Output Device）用于计算机与外部世界之间的数据交换。

输入设备用于向计算机系统输入数据和指令，包括键盘、鼠标、触摸屏等；而输出设备用于将计算机处理的结果输出给用户，包括显示器、打印机、扬声器等。

输入/输出设备通过输入/输出接口与计算机系统的其他组件连接，实现数据的传输和交换。

“构成CPU的主要部件是运算逻辑部件、寄存器部件和控制部件。

算术逻辑单元：算术逻辑单元(arithmetic and logic unit) 是能实现多组算术运算和逻辑运算的组合逻辑电路，简称ALU。

寄存器：寄存器的功能是存储二进制代码，它是由具有存储功能的触发器组合起来构成的。

一个触发器可以存储1位二进制代码，故存放n 位二进制代码的寄存器，需用n个触发器来构成。

控制单元：控制单元（Control Unit）负责程序的流程管理。

正如工厂的物流分配部门，控制单元是整个CPU的指挥控制中心，由指令寄存器IR(Instruction Register)、指令译码器ID(Instruction Decoder)和操作控制器OC(Operation Controller)三个部件组成，对协调整个电脑有序工作极为重要。

控制单元可以作为CPU的一部分，也可以安装于CPU外部。

中央处理器：中央处理器作为计算机系统的运算和控制核心，是信息处理、程序运行的最终执行单元。

CPU 自产生以来，在逻辑结构、运行效率以及功能外延上取得了巨大发展。

中央处理器（CPU），是电子计算机的主要设备之一，电脑中的核心配件。

其功能主要是解释计算机指令以及处理计算机软件中的数据。

CPU是计算机中负责读取指令，对指令译码并执行指令的核心部件。

中央处理器主要包括两个部分，即控制器、运算器，其中还包括高速缓冲存储器及实现它们之间联系的数据、控制的总线。

电子计算机三大核心部件就是CPU、内部存储器、输入/输出设备。

中央处理器的功效主要为处理指令、执行操作、控制时间、处理数据。

在计算机体系结构中，CPU 是对计算机的所有硬件资源（如存储器、输入输出单元）进行控制调配、执行通用运算的核心硬件单元。

CPU 是计算机的运算和控制核心。

计算机系统中所有软件层的操作，最终都将通过指令集映射为CPU的操作。

结构通常来讲，CPU的结构可以大致分为运算逻辑部件、寄存器部件和控制部件等。

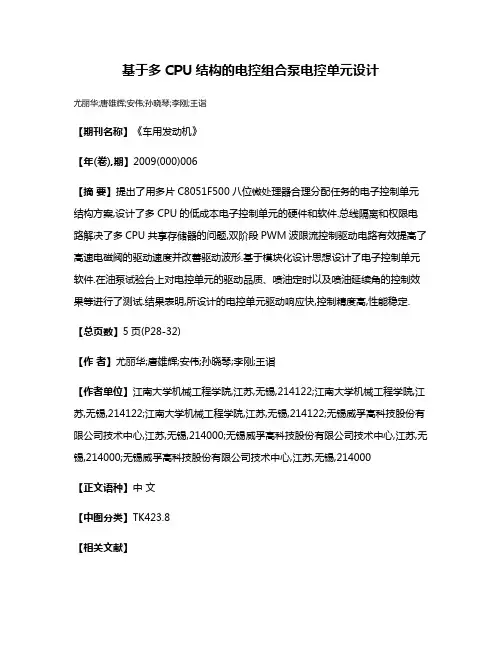

基于多CPU结构的电控组合泵电控单元设计尤丽华;唐雄辉;安伟;孙晓琴;李刚;王诣【期刊名称】《车用发动机》【年(卷),期】2009(000)006【摘要】提出了用多片C8051F500八位微处理器合理分配任务的电子控制单元结构方案,设计了多CPU的低成本电子控制单元的硬件和软件.总线隔离和权限电路解决了多CPU共享存储器的问题,双阶段PWM波限流控制驱动电路有效提高了高速电磁阀的驱动速度并改善驱动波形.基于模块化设计思想设计了电子控制单元软件.在油泵试验台上对电控单元的驱动品质、喷油定时以及喷油延续角的控制效果等进行了测试.结果表明,所设计的电控单元驱动响应快,控制精度高,性能稳定.【总页数】5页(P28-32)【作者】尤丽华;唐雄辉;安伟;孙晓琴;李刚;王诣【作者单位】江南大学机械工程学院,江苏,无锡,214122;江南大学机械工程学院,江苏,无锡,214122;江南大学机械工程学院,江苏,无锡,214122;无锡威孚高科技股份有限公司技术中心,江苏,无锡,214000;无锡威孚高科技股份有限公司技术中心,江苏,无锡,214000;无锡威孚高科技股份有限公司技术中心,江苏,无锡,214000【正文语种】中文【中图分类】TK423.8【相关文献】1.基于MPC5602的CDPF喷油助燃再生系统电控单元设计 [J], 程晓章;谢振凯;李配楠2.组合机床电控单元系统的CAN总线接口软硬件设计 [J], 楼少敏3.自动变速器主从结构电控单元硬件设计 [J], 濮阳煌;吴光强;黄蒙;王雷雷4.基于dSPACE的硬件在回路仿真在单体泵柴油机电控单元开发中的应用 [J], 褚全红;白思春;贾利;杨凤秋;付海燕;靳范萍;吴永兴;刘洪涛5.基于汽车电子的SCR电控单元的设计分析 [J], 冯吉涛因版权原因，仅展示原文概要，查看原文内容请购买。

关于冯诺依曼型体系结构的计算机五大部件计算机是当代信息化社会最为重要的工具之一，而冯诺依曼型体系结构是计算机体系结构设计中的一种经典模型，也是目前计算机体系结构的基石。

冯诺依曼型体系结构的基本框架由计算机五大部件组成，这五大部件分别是中央处理器（CPU）、存储器（Memory）、输入设备（Input）、输出设备（Output）和控制器（Control Unit），下面将逐一进行讲解。

第一部分：中央处理器（CPU）中央处理器，简称CPU，是冯诺依曼计算机的核心部件。

它是负责执行指令、控制数据流、进行算术和逻辑运算的芯片。

一般而言，CPU由控制单元和运算单元两个主要部分组成。

控制单元负责对程序流程的控制，而运算单元则负责算术和逻辑操作。

第二部分：存储器（Memory）存储器是计算机中用于存放数据和程序的部件，也是计算机五大部件之一。

在冯诺依曼型体系结构中，存储器可以分为内存储器和外存储器两种。

内存储器是指内部存储器，它由随机访问存储器（RAM）和只读存储器（ROM）两种组成。

而外存储器则是指外部设备，如硬盘、光盘等。

第三部分：输入设备（Input）输入设备是指用于将信息输入到计算机中的各种设备，如键盘、鼠标、扫描仪等。

这些设备可以将用户的操作或外界的信息转化为计算机能够处理的数据。

第四部分：输出设备（Output）输出设备是指将计算机处理后的数据通过各种形式展示给用户或输出到外部设备中的装置，如显示器、打印机、音箱等。

它们可以将计算机处理后的结果传递给用户或外界的其他设备。

第五部分：控制器（Control Unit）控制器是CPU中的一个单元，它负责控制和协调计算机的工作流程。

控制器通过读取存储器中的指令并按照指令依次执行，从而完成各种任务。

控制器还可以控制数据的输入输出，并根据需要修改存储器中的数据。

综上所述，中央处理器、存储器、输入设备、输出设备和控制器是计算机五大部件，也是冯诺依曼型体系结构的核心组成部分。

计算机原理 cpu课程设计一、教学目标本节课的教学目标是让学生了解和掌握计算机CPU的基本原理和组成结构，包括中央处理器（CPU）的功能、架构、工作原理及其在计算机系统中的重要性。

知识目标要求学生能够描述CPU的主要组成部分，如控制单元、算术逻辑单元（ALU）、寄存器等，并理解它们的作用。

技能目标则要求学生能够通过实验或模拟软件，观察和分析CPU的工作过程，提升学生的实际操作能力和问题解决能力。

情感态度价值观目标则是培养学生对计算机科学的好奇心和探索精神，增强学生对技术进步的认同感，同时培养学生的团队合作意识。

二、教学内容本节课的教学内容将围绕CPU的原理与结构展开。

首先，介绍CPU在计算机系统中的核心地位及其重要性。

接着，详细讲解CPU的组成，包括控制单元、ALU、寄存器等关键部件的功能和作用。

然后，通过实例分析CPU的工作流程，即 fetch-decode-execute 循环，让学生理解指令的执行过程。

最后，讨论CPU性能指标，如时钟频率、指令周期、流水线技术等，并介绍多核处理器的基本概念。

三、教学方法为了提高教学效果，将采用多种教学方法相结合的方式进行教学。

首先，采用讲授法向学生介绍CPU的基本概念和原理。

其次，通过案例分析法，分析具体的CPU工作实例，让学生更直观地理解CPU的工作过程。

再次，利用实验法，让学生在实验室中实际操作CPU模拟软件，亲身体验CPU的工作原理。

最后，课堂讨论，鼓励学生提出问题、分享心得，以提高学生的主动性和参与度。

四、教学资源为了支持教学，将准备丰富的教学资源。

主要教材为《计算机组成原理》，辅助教材包括《计算机科学概论》等。

参考书籍将提供更深入的理论知识，如《深入理解计算机系统》。

多媒体资料将包括教学PPT、视频动画等，以形象直观的方式展示CPU的工作原理。

实验设备包括CPU模拟器软件和必要的计算机硬件，供学生进行实验操作，增强实践体验。

五、教学评估为了全面、客观地评估学生的学习成果，将采用多种评估方式。

作业：10、解：对非常简单CPU增加了一条CLEAR指令后的新的状态图如下：其RTL代码如下：FETCH1：AR PCFETCH2：DR M, PC PC+1FETCH3：IR DR[7..6], AR DR[5,0]ADD1：DR MADD2：AC AC+DRAND1：DR MAND2：AC AC^DRJMP ：PC DR[5..0]R5 ：DR[5] 1 或DR[5] 0INC ：AC AC+1CLEAR：AC 011、解：一、确定CPU的用途以下设计的CPU是要用来执行取反运算、加法运算、逻辑或运算、减法运算这四条指令的，而且该CPU能够访问64个字的存储器，每个字为8位宽。

字长：8位D[7....0]寻址范围：64Btye ，2^6=64，A[5....0]二、确定ISA1、程序员可访问的寄存器在下表中，为了完成COM , JREL , OR 和SUB1这四条指令，显然我们只需用到一个通用寄存器AC——8位累加器就可以实现。

指令操作码操作COM 00XX XXXX AC AC' (取反）JRET 01AA AAAA PC PC+00AA AAAAOR 10AA AAAA AC AC^M[00AA AAAA]SUB1 11AA AAAA AC AC—M[00AA AAAA]—12、CPU还需要一些其他的寄存器以便完成取指令（或数据）、译码和执行指令所必须的内部操作，最基本的寄存器有：AR（地址寄存器）——6位，由A[5.....0]向存贮提供地址PC （程序计数器）——6位，指出下一条指令的地址DR（数据寄存器）——8位，通过D[7....0]从存贮器接受指令和数据IR（指令寄存器）——2位，存放从存贮器中取回的指令的操作码部分。

三、为CPU设计状态图为了确定CPU的状态图，需对每条指令作如下分析：1、从存贮器取出指令（所有指令都相同）2、指令译码3、指令执行从存贮器中取出指令：1、原理：根据冯. 诺依曼型机的原理（指令在存贮器中按顺序存放.......）, 在CPU能执行指令之前，它必须将这条指令从存贮中取出，CPU通过执行如下的操作序列完成这个任务的:【1】选择存贮单元由A[5... 0]确定【2】对A[5... 0]译码、延迟、并向存贮器发一个信号（如READ或R/W'=1),使存贮器将此指令输出到它的输出引脚。

计算机组成原理CPU设计计算机组成原理是研究计算机内部结构和工作原理的一门学科。

而CPU（中央处理器）作为计算机的核心部件，负责执行计算机中所有的指令和运算操作。

CPU的设计有很多不同的方法和架构，本文将介绍一种常见的CPU设计，冯·诺依曼结构和指令周期。

冯·诺依曼结构是由冯·诺依曼在20世纪40年代提出的，并成为了现代计算机的基本结构。

它包含了五个主要的组成部分：控制器、算术逻辑单元（ALU）、寄存器、存储器和输入/输出（I/O）接口。

首先是控制器，它负责控制整个计算过程。

它将输入的指令解码并发送给相应的部件执行。

控制器通常是通过微指令来实现的，每个微指令对应着一条机器指令的执行过程。

其次是算术逻辑单元（ALU），它是负责实现加法、减法、乘法和逻辑运算等基本操作的核心部件。

它可以对数据进行运算，并将计算结果存储到寄存器中。

然后是寄存器，它是一种用于暂时存储数据的硬件设备。

计算机中有多种寄存器，如程序计数器（PC）、指令寄存器（IR）和通用寄存器等。

它们可以暂时存储计算过程中使用的数据和指令。

存储器是用来存储数据和指令的地方。

计算机中有多种存储器，如主存储器（RAM）、高速缓存（Cache）和硬盘等。

存储器按照地址访问，可以读取和写入数据。

最后是输入/输出（I/O）接口，它负责计算机与外部设备的数据交换。

输入接口接收来自外部设备的数据，输出接口将计算机处理的结果发送给外部设备。

这样计算机就可以实现与外界的通信。

指令周期是CPU执行一条机器指令的时间周期。

它通常包括取指令、译码、执行、访存和写回这五个阶段。

在取指令阶段，控制器从存储器中读取指令并保存到指令寄存器中；在译码阶段，控制器对指令进行解码，并根据指令的类型决定下一步的操作；在执行阶段，ALU根据控制器的指令进行运算操作；在访存阶段，控制器根据指令的要求将数据从存储器中读取或写入；最后在写回阶段，将计算结果写回到寄存器中或存储器中。

cpu 课程设计一、教学目标本课程的目标是让学生了解和掌握CPU的基本原理和架构，包括其功能、组成和运作方式。

通过课程学习，学生应能理解CPU与其他计算机组件的关系，并能够分析CPU的性能指标。

此外，课程还将培养学生的动手能力，通过实验操作，使学生能够独立搭建简单的CPU模型，并理解其工作原理。

在情感态度价值观方面，学生应通过学习感受到计算机科学的魅力，增强对CPU技术的兴趣和好奇心，激发其探索和创新的精神。

二、教学内容教学内容将围绕CPU的基本概念、原理和架构展开。

首先，介绍CPU的定义和功能，让学生明白CPU在计算机中的重要性。

接着，详细讲解CPU的各个组成部分，如控制单元、算术逻辑单元、寄存器等，并通过实例分析，使学生能够理解这些组件是如何协同工作的。

然后，深入探讨CPU的运作机制，包括指令的执行过程、时钟周期、缓存管理等。

此外，课程还将介绍CPU的性能评价指标，如主频、缓存大小、多核处理等，并分析这些指标对计算机性能的影响。

三、教学方法为了提高教学效果，本课程将采用多种教学方法。

首先，通过讲授法，为学生提供CPU的基本概念和原理。

其次，通过案例分析法，让学生通过分析实际案例，深入理解CPU的工作原理。

此外，课程还将采用实验法，让学生亲自动手，搭建CPU模型，增强其对CPU运作机制的理解。

在课堂上，教师还将引导学生进行讨论，鼓励学生提出问题，培养学生的思考能力和解决问题的能力。

四、教学资源为了支持教学内容的实施，我们将准备丰富的教学资源。

教材方面，我们将选择内容全面、结构清晰的教材，为学生提供系统的学习材料。

参考书方面，我们将推荐一些经典的CPU技术书籍，供学生深入研究。

多媒体资料方面，我们将制作生动的PPT和教学视频，帮助学生更好地理解CPU的运作原理。

实验设备方面，我们将准备充足的实验器材，确保每个学生都能亲自动手进行实验。

五、教学评估为了全面评估学生的学习成果，我们将采用多元化的评估方式。

CPU与简单模型机设计实验CPU（中央处理器）是计算机中的核心部件，负责执行指令和处理数据。

而简单模型机设计实验是指通过设计和实现一个简单的模型机，来体验计算机工作原理和计算机体系结构。

在这样一个实验中，我们可以从以下几个方面来详细讨论CPU与简单模型机设计实验。

1.CPU的基本组成CPU是由控制单元（CU）和算术逻辑单元（ALU）两个主要部分组成。

控制单元负责解析指令、获取数据和控制数据的流动，而算术逻辑单元则负责执行算术和逻辑运算。

在简单模型机设计实验中，我们需要设计和实现这两个组件，同时还需要考虑其他辅助组件，如寄存器和存储器等。

这些组件的设计和实现将直接影响CPU的性能和功能。

2.指令集架构设计CPU的指令集架构是指CPU所支持的指令集合和指令的格式。

指令集架构的设计需要考虑到计算机的功能需求、指令的执行效率以及编程的便利性等因素。

在简单模型机设计实验中，我们可以定义一些基本的指令，如加载数据、执行运算、存储数据等。

指令的编码格式可以采用二进制或者其他适合的方式。

通过设计和实现这些指令，我们可以模拟CPU对指令的解析和执行。

3.流水线设计流水线是指将CPU的指令和数据处理过程划分成若干个阶段，并同时在不同阶段处理多条指令。

流水线设计可以提高CPU的性能和效率。

在简单模型机设计实验中，我们可以考虑将指令执行过程划分为取指、解码、执行、访存和写回等阶段，并同时处理多条指令。

通过设计和实现这样的流水线，可以提高CPU的吞吐量和并行处理能力。

4.性能评估和优化在CPU和简单模型机设计实验中，我们可以进行性能评估和优化。

性能评估可以通过测量CPU的时钟周期、执行指令的速度和吞吐量等指标来进行。

而优化则可以通过改进指令设计、优化算法和增加硬件资源等方式来完成。

在简单模型机设计实验中，我们可以通过调整指令的执行顺序、使用更高效的算法和增加硬件资源来优化设计。

这些优化将直接影响CPU的性能和效率。

“计算机组成原理”课程设计报告微程序控制器的设计一、设计思路按照要求设计指令系统，该指令系统能够实现数据传送，进行加、减运算和无条件转移，具有累加器寻址、寄存器寻址、寄存器间接寻址、存储器直接寻址、立即数寻址等五种寻址方式。

从而可以想到如下指令： （１）24位控制位分别介绍如下：位控制位分别介绍如下： XRD XRD ：： 外部设备读信号，当给出了外设的地址后，输出此信号，从指定外设读数据。

定外设读数据。

EMWR EMWR：： 程序存储器EM 写信号。

写信号。

EMRD EMRD：： 程序存储器EM 读信号。

读信号。

PCOE PCOE：： 将程序计数器PC 的值送到地址总线ABUS 上。

上。

EMEN EMEN：： 将程序存储器EM 与数据总线DBUS 接通，由EMWR 和EMRD 决定是将DBUS 数据写到EM 中，还是从EM 读出数据送到DBUS DBUS。

IREN IREN：： 将程序存储器EM 读出的数据打入指令寄存器IR 和微指令计数器uPC uPC。

EINT EINT：： 中断返回时清除中断响应和中断请求标志，便于下次中断。

中断返回时清除中断响应和中断请求标志，便于下次中断。

ELP ELP：： PC 打入允许，与指令寄存器的IR3IR3、、IR2位结合，控制程序跳转。

转。

MAREN MAREN：将数据总线：将数据总线DBUS 上数据打入地址寄存器MAR MAR。

MAROE MAROE：将地址寄存器：将地址寄存器MAR 的值送到地址总线ABUS 上。

上。

OUTEN OUTEN：将数据总线：将数据总线DBUS 上数据送到输出端口寄存器OUT 里。

里。

STEN STEN：： 将数据总线DBUS 上数据存入堆栈寄存器ST 中。

中。

RRD RRD：： 读寄存器组读寄存器组R0-R3R0-R3，寄存器，寄存器R?R?的选择由指令的最低两位决定。

的选择由指令的最低两位决定。

的选择由指令的最低两位决定。

8位CPU的设计一、设计的任务与要求计算机的核心部件cpu通常包含运算器和控制器两大部分。

组成cpu的基本部件有运算部件，寄存器组，微命令产生部件和时序系统等。

这些部件通过cpu内部的总线连接起来，实现它们之间的信息交换。

1.设计目的（1）．深入细致认知基本模型计算机的功能、共同组成科学知识；（2）．深入细致自学计算机各类典型指令的继续执行流程；（3）．自学微程序控制器的设计过程和有关技术，掌控lpm_rom的布局方法。

（4）．在掌控部件单元电路实验的基础上，进一步将单元电路共同组成系统，结构一台基本模型计算机。

（5）．定义五条机器指令，并编写相应的微程序，上机调试，掌握计算机整机概念。

掌握微程序的设计方法，学会编写二进制微指令代码表。

（6）．通过熟识较完整的计算机的设计，全面介绍并掌控微程序控制方式计算机的设计方法。

2.设计原理在部件实验过程中，各部件单元的掌控信号就是人为演示产生的，而本实验将能够在微过程控制下自动产生各部件单元掌控信号，同时实现特定的功能。

实验中，计算机数据通路的掌控将由微过程控制器去顺利完成，cpu从内存中抽出一条机器指令至指令继续执行完结的一个指令周期，全部由微指令共同组成的序列去顺利完成，即为一条机器指令对应一个微程序。

11该cpu主要由算术逻辑单元alu，数据存贮寄存器dr1、dr2，数据寄存器r0～r2，程序计数器pc，地址寄存器ar,程序/数据存储器memoray，指令寄存器ir，微控制器uc，输出单元input和输入单元output所共同组成。

图中虚线框内部分包含运算器、控制器、程序存储器、数据存储器和微程序存储器等，量测时，它们都可以在单片fpga中同时实现。

虚线框外部分主要就是输出/输入装置，包含键盘、数码管、lcd显示器等，用作向cpu输出数据，或cpu向外输入数据，以及观测cpu内部工作情况及运算结果。

二、单元电路设计1、运算部件运算部件的任务就是对操作数展开加工处置。
