一、工程概况特大桥位于XX省XX市，全长XX公里，主桥跨径XX米，桥梁宽度XX米，设计荷载为XX级。
本工程采用预应力混凝土结构，主桥采用XX跨径连续梁结构，引桥采用XX跨径预应力混凝土T梁结构。
特大桥建设对于提高XX市交通运输能力，促进区域经济发展具有重要意义。
二、施工组织与管理1. 施工组织架构特大桥施工项目采用项目经理负责制，设立项目经理部，下设工程部、技术部、质量部、安全部、物资部、财务部等部门。
2. 施工管理（1）工程质量：严格执行国家相关工程质量标准，加强施工过程控制，确保工程质量达到优良。
（2）安全生产：认真贯彻“安全第一、预防为主、综合治理”的安全生产方针，加强安全生产管理，确保施工安全。
（3）进度控制：合理安排施工计划，确保工程按期完成。
（4）成本控制：加强成本管理，降低工程成本。
三、施工工艺及方法1. 主桥施工（1）主桥基础施工：采用钻孔灌注桩基础，桩径XX米，桩长XX米。
（2）主桥承台施工：采用现浇混凝土承台，承台尺寸为XX米×XX米×XX米。
（3）主桥墩身施工：采用现浇混凝土墩身，墩身高度为XX米。
（4）主桥梁体施工：采用悬臂浇筑法，梁体采用预应力混凝土结构。
2. 引桥施工（1）引桥基础施工：采用钻孔灌注桩基础，桩径XX米，桩长XX米。
（2）引桥桥台施工：采用现浇混凝土桥台，桥台尺寸为XX米×XX米×XX米。
（3）引桥梁体施工：采用预制T梁，梁长XX米，梁高XX米。
四、质量控制措施1. 施工材料质量控制：严格按照设计要求和规范选用材料，确保材料质量。
2. 施工过程质量控制：加强施工过程监控，严格执行施工工艺和质量标准。
3. 质量检验：严格执行检验制度，确保工程质量。
五、安全措施1. 安全教育培训：对施工人员进行安全教育培训，提高安全意识。
2. 安全防护设施：施工现场设置安全防护设施，确保施工安全。
3. 应急预案：制定应急预案，应对突发事件。

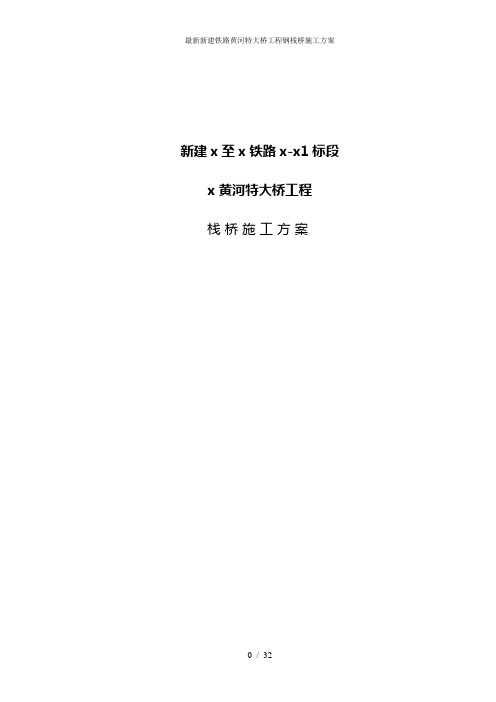

新建x至x铁路x-x1标段x黄河特大桥工程栈桥施工方案新建x至x铁路x-x1标段x黄河特大桥工程栈桥施工方案编制人：审核人：审定人：x集团有限公司x铁路x黄河特大桥工程项目经理部目录一、工程概况 01.1工程项目概况 01.2地质概况 01.3水文条件 (1)二、栈桥搭设总体方案 (2)2.1总体方案概况 (2)2.2方案详细概况 (2)三、栈桥施工工序 (3)3.1施工工艺流程 (3)3.2施工工序及要点 (4)四、机构组织、材料、设备及劳动力的安排 (12)4.1机构组织 (12)4.2劳动力安排 (13)4.3机械设备使用计划 (13)4.4主要材料供应安排 (13)五、施工进度计划 (14)5.1施工进度计划安排 (14)5.2进度保证措施 (15)六、质量保证措施 (16)6.1质量管理机构 (16)6.2质量保证体系 (16)6.3焊接质量保证措施 (17)6.4接头连接 (18)6.5杆件质量 (18)七、安全保证措施 (19)八、施工环保措施 (26)九、附件 (27)一、工程概况1.1工程项目概况新建x至x机场铁路x-x1标段x黄河特大桥位于x市x区和安宁区境内，全长5837.89延米。
x黄河特大桥在165#～168#墩之间跨越黄河，跨黄河段为半径800米的曲线桥，中心里程DK21+283.62，线路与黄河夹角为10～25度，其中165#、168#墩位于黄河两岸岸边，166#、167#墩位于黄河中央。
上部结构采用(80+2x120+80)m连续刚构形式跨越。
为修建水中墩及上部连续梁提供物资运输通道，拟在桥梁墩身上游沿线路方向修建一座临时施工栈桥，栈桥设计全长201米。
图1 栈桥位置布置示意图1.2地质概况桥址处主要为黄河河床，河漫滩及一级阶地，河床宽约350米。
黄河北岸陡立，相对高差约30米，南岸地势狭窄，紧邻南路滨河。
根据调查及钻探揭示，桥址处分布地层主要为第四系全新统人工填土、冲积黏质黄土、砂类土、细圆砾土、卵石土、漂石土、上更新统冲积黄砂黄土、黏质黄土、卵石土、下伏第三系泥岩、砂岩（强度σ0=400kpa）。

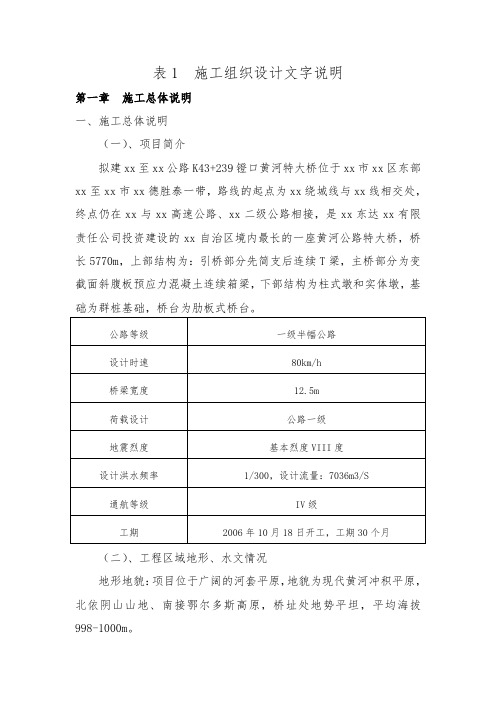

表1 施工组织设计文字说明第一章施工总体说明一、施工总体说明（一）、项目简介拟建xx至xx公路K43+239镫口黄河特大桥位于xx市xx区东部xx至xx市xx德胜泰一带，路线的起点为xx绕城线与xx线相交处，终点仍在xx与xx高速公路、xx二级公路相接，是xx东达xx有限责任公司投资建设的xx自治区境内最长的一座黄河公路特大桥，桥长5770m，上部结构为：引桥部分先简支后连续T梁，主桥部分为变截面斜腹板预应力混凝土连续箱梁，下部结构为柱式墩和实体墩，基础为群桩基础，桥台为肋板式桥台。
（二）、工程区域地形、水文情况地形地貌：项目位于广阔的河套平原，地貌为现代黄河冲积平原，北依阴山山地、南接鄂尔多斯高原，桥址处地势平坦，平均海拔998-1000m。
水文地质：地表水主要属黄河流域，水系比较发育，该段黄河河道宽，但水面宽度不大，每年3-4月份为凌汛期，期间水位上涨，在7-9月份为雨季，黄河易形成较大洪峰。
地下水：主要是以第四季孔隙潜水和半承压水类型为主，项目区位于自治区西部偏南，气候属温带半干旱大陆性气候，温差大，全年降水量小，无霜期120天左右。
二、人员、设备动员周期和设备、人员、材料运到施工现场的方法（一）人员、设备动员周期若我单位有幸中标本合同工程，在接到业主通知（或接到中标通知书）后，将立即组织人员进行入场前的技术会议、详细复核图纸，同时部分人员开赴施工现场，进行工程实地踏勘、了解工程区域的地质、地形情况及当地可供应材料、采购材料情况，掌握施工内容，组建现场施工项目管理部，同时公司进行人员、施工机械设备的进场动员工作。
各专业施工队伍人员、施工机械拟将分批进场。
机械设备动员周期10天；人员动员周期10天。
（二）、设备、人员及材料运到施工现场的方法第一批人员、施工设备将在中标后7天内开赴施工现场，完成施工调查、现场交接桩、修建施工便道，修建项目部临时设施等施工准备工作，并在规定时间内完成项目中心试验室的建设。
呼准铁路内蒙黄河特大桥施工组织设计I总体概况一、编制范围、依据和原则1、编制范围呼准铁路黄河特大桥（DK83+375.02~DK85+525.55），桥长2150.53m。
2、编制依据（1）、呼准铁路内蒙黄河特大桥施工图纸。
（2）、铁路桥涵施工技术规范及劳动定额、验收标准等（3）、呼准铁路黄河特大桥合同文件专用本。
（4）、大桥现场调查及踏勘情况。
（5）、我单位施工类似工程积累的技术和管理经验。
3、编制原则（1）、按计划工期比招标文件规定工期略有提前的原则编制施工计划，并据此配备劳动力、机械设备和材料。
（2）、按技术先进可行、安全可靠、经济合理的原则，认真阅读、研究图纸和规范文件，结合对工期、质量、安全、环保等要求及工程实际编制。
（3）、采取平行组织、流水作业组织施工，科学合理安排各项施工程序。
（4）、坚持专业化施工，安排经验丰富的专业化施工队伍。
（5）、坚持高起点、高标准、高质量、高效率，严要求。
强化质量管理，确保国优目标的实现。
（6）、统筹安排，做到“三早一快”，即早进场、早安家设营、早开工，快速形成施工高潮。
（7）、大桥施工难度大，技术要求高，工期紧，为全线的重中之重，控制总体工期，因此在施工工艺、施工方案及施工组织的编制中以水中墩与悬灌梁为主。
二、工程概况呼准铁路内蒙黄河特大桥工程位于内蒙古自治区，南北连接xx市和xx市。
它的建成将为国家重要的能源工业基地--xx市地方煤炭运输开辟可靠的运输通道，并为根本解决xx市的环境污染创造了条件，对促进内蒙古西部地区的经济发展发挥重大意义，并将促进西部经济与国际经济的合作与交流。
1、自然地理状况（1）、地形地貌桥位地处xx县与xx旗交界处，桥址距黄河中上游分界处的xx县xx镇22km，距头道拐水文站32 km。
桥址下游82 km处建有万家寨水库，水库回水末端位于桥址下游10 km处的拐上。
左岸位于内蒙古自治区xx县境内的前房子村，右岸位于内蒙古自治区xx旗的石口子村。
目录第一章积石峡水电站黄河大桥施工组织设计 (5)第1节编制依据、原则 (5)1、编制依据 (5)2、编制原则 (5)第2节概述 (6)1、工程概况 (6)2、主要技术标准 (7)3、自然地理条件 (7)4、现场建设条件 (8)5、工程特点、重点、难点 (9)6、主要施工对策 (11)第3节施工总体部署 (12)1、总体施工目标 (12)2、施工组织管理机构设置和现场管理 (13)仅供工程人士参考3、施工场地布置及临时工程 (17)4、资源配置计划 (20)第4节设备、人员动员周期和设备、人员、材料运到施工现场的方法 (23)第5节施工顺序及进度计划 (24)1、施工顺序安排 (24)2、施工进度计划 (26)第6节施工总体方案 (27)1、道路工程 (27)2、桥梁工程 (28)第7节主要工程施工方案及施工方法 (29)1、路基、路面工程施工方案、方法 (29)2、桥梁工程施工方案、方法 (37)第8节重点（关键）和难点工程施工方案、方法及其措施 (46)1、大体积砼的施工 (46)2、梁体悬灌施工 (49)仅供工程人士参考第9节冬季和雨季的施工安排 (76)1、冬季和雨季的施工安排 (76)2、冬季施工措施 (76)3、雨季施工措施 (78)第10节确保工程质量和工期的措施 (79)1、质量保证措施 (79)2、工期保证措施 (82)第11节质量、安全保证体系 (86)1、安全保证体系 (86)第12节其它应说明的事项 (91)1、环境保护和文明施工的主要措施 (91)2、对外关系协调的措施 (92)3、质量回访保修措施 (93)第二章连续刚构施工流程图 (114)第三章劳动力计划 (119)仅供工程人士参考第四章表2分项工程进度斜计划 (120)第五章表3工程管理曲线 (123)第六章表6分项工程生产率和施工周期表1 (125)第七章表7施工总体计划表 (126)仅供工程人士参考第一章积石峡水电站黄河大桥施工组织设计第1节编制依据、原则1、编制依据一、xx 水电站对外公路黄河大桥招标文件及其它补充资料。
特大桥项目建设实施性施工组织设计1.编制依据、原则及范围1.1编制依据⑴xx铁路枢纽新建北环线工程xx《施工图设计》文件。
⑵国家和铁道部颁发的现行铁路工程施工技术规范规程、验收标准及工程建设相关文件。
《铁路桥涵施工规范》（TB10203-2002）《铁路桥涵工程施工质量验收标准》（TB10415-2003）《铁路给水排水施工规范》（TB10209-2002）《铁路给水排水工程施工质量验收标准》（TB10422-2003）《铁路混凝土与砌体工程施工规范》（TB10210-2002）《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003）《铁路工程结构混凝土强度检测规程》（TB10426-2004）《新建铁路工程测量规范》（TB10101-99）⑶国家及铁道部发布的有关施工技术安全规则及xx铁路局在既有线施工保证安全的有关规定。
⑷我公司编制的《程序文件》、《管理手册》。
⑸我单位现有的技术装备、人员素质、管理模式、施工经验、科技进步和施工能力等施工要素情况。
⑹我单位对本标段现场实地踏勘、调查了解的有关情况以及我单位的设备状况、技术能力和以往类似工程的施工经验。
1.2编制范围本施工组织设计编制范围为：xx铁路枢纽新建北环线工程xx。
1.3编制原则⑴以满足本标段工程施工需要为目的，合理配置施工队伍、机械设备、工程材料等资源。
⑵统筹安排，保证重点，科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按工期完成工程建设任务。
⑶突出应用新技术、新设备、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果，确保全标段工程质量优良。
⑷运用现代科学技术，采用切实可行的安全保证措施，确保生产安全，做到文明施工。
⑸严格执行现行的《规范》、《验标》和《施工技术手册》，运用现代科学技术优化施工组织方案、施工工艺和施工方法。
积极推广增产节约，努力降低成本，提高经济效益。
⑹充分考虑本工程是xx铁路局重点铁路枢纽建设项目，本着“优质、高速、低耗、文明”的宗旨，确保xx争创“国优”工程。
金河湾黄河大桥施工组织设计批准：何克峰审核：汪庆发编制：祁海青中国水利水电第四工程局金河湾黄河大桥工程项目部2013年9月25日目录1、施工组织设计编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)1.3依据规范、规程和标准 (1)2、工程概况 (2)2.1工程简介 (2)2.2自然地理条件 (2)2.3工程特点 (4)3、设备、人员计划 (4)3.1施工部署 (4)3.2施工组织机构设置 (5)3.3各职能部门主要施工管理职责 (5)3.4专业施工队伍安排 (7)3.5施工设备 (8)4、总体施工方案 (8)4.1施工对策 (8)4.2工程总体目标 (9)5、主要分项工程施工方案 (11)5.1测量放样 (11)5.2桩基础施工方案 (12)5.3下部结构施工方案 (19)5.4连续梁施工方案 (25)5.5预制箱梁施工 (55)5.6桥面铺装施工方案 (62)5.7涵洞及渡槽 (65)5.8路基及附属工程施工 (66)6、冬季、雨季施工保证措施 (68)6.1冬季施工措施 (68)6.2雨季施工措施 (69)7、施工进度计划 (70)8、确保工程质量的措施 (70)8.1质量方针和控制目标 (70)8.2质量管理机构及主要职责 (70)8.3质量保证措施 (74)8.4施工过程质量保证措施 (76)8.5质量管理制度 (79)8.6质量保护技术措施 (80)9、确保安全文明施工的措施 (83)9.1安全保证措施 (83)9.2安全管理措施 (83)9.3文明施工措施 (85)10、环境保护措施 (88)10.1建立完善的环境保护体系 (88)10.2施工期间生态、水质保护措施 (89)10.3施工期间环境空气保护 (89)1.1 编制依据（1）本工程合同文件、施工图及设计说明、技术规范等。
（2）工程现场考察情况。
（3）本公司可投入本工程的施工技术力量和机械设备。
（4）现行的有关施工技术规范和工程验收规范。
黄河大桥施工组织设计树林召至包头东兴公路镫口黄河特大桥第三合同段（K42+534—K43+904）总体施工组织设计编制：审核：审批：中铁二十工程局集团第一工程有限公司二〇〇七年四月第一章综合说明第一节、编制依据、原则与范围第二节、工程概况第三节、施工组织结构及人员设置第四节、施工总平面布置第五节设备、人员动员周期和设备、人员、材料运到施工现场的方法第二章主要工程项目的施工方案、施工方法第一节施工原则第二节桥涵工程施工方案及施工方法第三章各分项工程施工顺序及进度计划第一节各分项工程施工顺序第二节施工进度计划第四章确保工程质量和工期的措施第一节创优规划及质量保证措施第二节确保工期措施第五章重点（关键）和难点工程的施工方案、方法及其措施第六章冬、雨季施工安排及措施第一节冬季施工安排及措施第二节雨季施工安排及措施第七章工程质量、安全保证体系第一节质量保证体系第二节安全保证体系及措施第八章文明及其它保证措施第一节文明施工措施第二节环境及水土流失保护措施第三节成品保护及工程验交后的服务措施第四节文物保护保证措施第五节廉政建设保证措施第一章综合说明第一节编制依据、原则与范围一、编制依据1、树林召至包头东兴公路包头镫口黄河特大桥土建工程施工设计图纸、招标文件技术规范、补遗书及相关资料。
2、施工现场踏勘及调查所获取的资料及工程地质参考资料。
3、国家、部颁以及内蒙古自治区现行的各种施工技术规范、质量检验评定标准等。
4、我单位编制的树林召至包头东兴公路包头镫口黄河大桥土建工程施工第3合同段投标书。
5、我单位现有的技术力量，机械设备能力以及长期从事高等级公路路基、桥涵等工程施工积累起来的丰富经验。
6、2006年12月28日签订的镫口黄河特大桥土建工程施工合同。
二、编制原则1、按照投标书、施工技术规范、规程及验收标准，满足合同条款及业主提出的要求，特别是工程质量、施工进度、安全生产、环境保护等方面的要求。
2、采用我单位近年来在高速公路特大桥建设中掌握的先进技术、工艺和设备，力求做到技术先进、工艺精湛、安全可靠。
特大桥实施性施工组织设计编制：复核：审核：目录1、编制依据 ------------------------------------------------------------------------------------------------------- 32、编制范围 ------------------------------------------------------------------------------------------------------- 33、工程概况及主要工程数量 ---------------------------------------------------------------------------------- 34、施工总体方案 ------------------------------------------------------------------------------------------------- 4 4.1、施工组织机构及施工队伍的分布---------------------------------------------------------------------------- 4 4.2、大临工程的分布及总体设计 ---------------------------------------------------------------------------------- 5 4.3、施工用电 ----------------------------------------------------------------------------------------------------------- 6 4.4、施工用水 ----------------------------------------------------------------------------------------------------------- 7 4.5、施工测试 ----------------------------------------------------------------------------------------------------------- 7 4.6、内业资料 ----------------------------------------------------------------------------------------------------------- 74.7、施工程序 ----------------------------------------------------------------------------------------------------------- 75、主要施工方法、关键技术、工艺要点、工艺要求----------------------------------------------------- 7 5.1、主要施工方法 ----------------------------------------------------------------------------------------------------- 7 5.2、关键技术 ----------------------------------------------------------------------------------------------------------- 8 5.3、工艺要点 ---------------------------------------------------------------------------------------------------------- 195.4、工艺要求 ---------------------------------------------------------------------------------------------------------- 426、施工中采用的新工艺和新技术及其工法整理安排--------------------------------------------------- 457、总工期及分年、季度的形象进度计划、完成投资计划--------------------------------------------- 458、主要材料、工程设备的使用计划和供应方案、保供措施------------------------------------------ 46 8.1、主要材料供应方案---------------------------------------------------------------------------------------------- 46 8.2、主要材料供应计划---------------------------------------------------------------------------------------------- 468.3、主要设备配置方案及进场计划 ------------------------------------------------------------------------------ 469、创优规划和质量保证措施 -------------------------------------------------------------------------------- 47 9.1、创优规划 ---------------------------------------------------------------------------------------------------------- 47 9.2、质量保证措施 ---------------------------------------------------------------------------------------------------- 479.3、预防质量通病的措施------------------------------------------------------------------------------------------- 5710、安全保证措施---------------------------------------------------------------------------------------------- 60 10.1安全目标----------------------------------------------------------------------------------------------------------- 60 10.2安全保证措施 ---------------------------------------------------------------------------------------------------- 6110.3安全应急措施 ---------------------------------------------------------------------------------------------------- 6411、工期保证措施---------------------------------------------------------------------------------------------- 66 11.1工期组织保证体系 ---------------------------------------------------------------------------------------------- 66 11.2工期制度保证措施 ---------------------------------------------------------------------------------------------- 67 11.3工期技术保证措施 ---------------------------------------------------------------------------------------------- 67 11.4物资设备保证措施 ---------------------------------------------------------------------------------------------- 6811.5后勤保证措施 ---------------------------------------------------------------------------------------------------- 6812、环保、水保措施------------------------------------------------------------------------------------------- 69 12.1环境保护方针 ---------------------------------------------------------------------------------------------------- 69 12.2环境保护目标 ---------------------------------------------------------------------------------------------------- 6912.3、环保、水保措施 ----------------------------------------------------------------------------------------------- 6913、图表---------------------------------------------------------------------------------------------------------- 701、编制依据1.1、广珠城际轨道交通工程招标文件1.2、招标设计图及相关通用图1.3、客专线相关规范及暂行规定、铁路工程相关施工规范1.4、施工图1.5、上级单位有关要求、管理办法及规定2、编制范围新建铁路广州至珠海轨道交通工程ZH-2标DK45+462.05-DK50+680.69段内的桥梁桩基、承台、墩身、现浇连续梁的施工。
第一章编制依据及编制说明一、编制依据1、《公路桥涵施工技术规范》JTJ041-20002、《公路路基施工技术规程》JTG F10-20063、《公路工程土工合成材料试验规程》JTG E50-20064、《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、《公路工程岩石试验规程》JTG E41-20056、《建筑桩基技术规范》JG J94-947、《墩粗直螺纹钢筋接头》JG /T30578、《钢筋焊接及验收规范》JGJ 59-999、《公路工程质量检验评定标准》JTG F80/1-200410、《公路工程竣（交）工验收办法》（交通部令2004年第3号）11、《内蒙古自治区公路工程质量控制标准》（NMGG F80-2006）12、..............高速公路工程两阶段施工图设计图纸及会议纪要、招标答疑书等13、国家及地方现行的法律法规14、................有限公司《管理体系文件》（2006A/0）二、编制原则及编制说明（一）、编制原则1、针对本工程的地方性及环境特点、质量及工期要求，提出合理可行的施工措施加以重点阐述。
2、合理安排施工顺序和施工计划，加强参与单位及人员管理，组织连续均衡的工作链。
3、采用先进的施工技术、最大限度实施机械化施工。
4、贯彻施工技术规范、操作规程、实施全面质量管理，保证工程质量和安全生产。
5、充分利用当地资源，减少物资运输，降低工程成本。
（二）、编制说明本工程施工方案内容包括：.........高速公路工程K5+920—K8+000中引桥下部结构桩基、承台、墩柱、垫石等，上部结构支座、主梁等，桥面及附属工程，路基工程等。
本施工方案以施工图为依据，将着重阐述施工总体部署，施工进度总体安排，流水段划分，各阶段工期、质量、安全控制、主要项目的施工方法、指导施工的具体质量、安全措施。
并重点针对工程进度、质量、安全、文明施工和成本控制提出可操作的一系列保证体系。
第二章工程概况国道234焦作至荥阳黄河大桥及连接线工程南段是国家公路网规划G234的重要组成部分，北段属河南省普通省道网规划S234的组成部分。
新建焦作至荥阳黄河大桥，有利于打通国道断头路，对于畅通国家运输通道，提升黄河两岸人员、物资流通效率，推动郑州、焦作协同融合，促进区域经济社会快速发展具有重要意义。
国道234焦作至荥阳黄河大桥及连接线工程，全线采用双向六车道一级公路标准，设计速度100公里/小时，一般路段整体式路基宽度为33.5米。
我公司中标JZDQTJ-4标段，为焦郑黄河大桥主桥，起止桩号K18+342.5～K22+142.5，墩号范围为95#-130#墩，长3.8km，桥面净宽2×15.5米，上部结构为 5×（80米+5×120米+80米）预应力混凝土连续箱梁，全部为挂篮悬浇；主桥及跨大堤桥下部结构采用箱型墩，承台+钻孔灌注桩群桩基础，下部结构采用箱型墩，承台+钻孔灌注桩群桩基础。
1、地形、地貌焦作市地处太行山脉与豫北平原的过渡地带，地貌由平原到山区两大基本结构单元构成，总的地势是由西北向东南倾斜，由北向南渐低，从北部山区到南部平原呈阶梯型变化，层次分明，自然平均坡度为2%，最高海拔1400米，最低海拔90米，地面高差达1300多米。
武陟县境内大部分为黄河、沁河冲击平原，地势西高东低，自西向东倾斜，海拔高度由107米降到81.3米，相对高差25.7米左右，较为平坦。
由于受黄河、沁河历史上多次泛滥和改道的影响，地貌形成了岗、坡、洼相间，微度起伏的特点，其地貌可分为河漫滩、洼地、岗地、砂丘及丘间砂地、古黄河滩地、洪积冲击平原6个类型。
荥阳市属豫西山地，是黄河与淮河的分水岭；总的地势由西向东舒缓倾斜，高程在75～200米之间，主要是在地壳不断下降的情况下，由黄河和淮河不断冲击而成，以冲击扇形平原为主体。
在平原与山地丘陵相接处为洪积倾斜平原，一般由洪积裙组成。
项目区可分为黄土台塬和黄河冲及平原两个典型的地貌单元。
以黄河为界，黄河北岸及东部为广阔平坦的黄河河漫滩及黄河冲击平原，地形平坦。
北岸及东部为广阔的黄河河漫滩及黄河冲积平原，地形平坦。
河漫滩展布于黄河岸边与北岸大堤之间，地面高程96.5m左右，每年汛期淹没过水，常形成季节性沼泽。
黄泛平原展布于北岸黄河大堤以北的广大地区，地势由南向北微倾，坡降1/2000～1/3000。
2、水文地质本项目所在区域地下水主要有两种类型：基岩孔隙裂隙水和松散岩层孔隙水。
基岩孔隙裂隙水主要由大气降水补给，其中一部分以地下径流形式排入河道，成为河川基流；一部分变成深层水，以山前侧渗形式进入山前倾斜平原。
松散岩层浅层地下水，主要补给来源是大气降水、灌溉回归水和山区地下水侧渗等，其消耗主要为开采、蒸发，一部分由河谷排泄。
项目地区位于山前倾斜平原，为富水区，由于上部地质属于砂砾及粗细粉砂覆盖层，透水性能好，又受南部洼地压粘土淤泥土沉降层阻截，形成一天然地下水库，储量丰富，埋深20米以下。
3、气象焦作市和郑州市均属于暖温带大陆性气候，冷暖气团交替频繁，春、夏、秋、冬四季分明。
水热干冷同期，冬季漫长而干冷，雨雪稀少；春季干燥少雨，多春旱，冷暖多变，大风多；夏季比较炎热，降水高度集中；秋季气候凉爽时间短促。
焦作市年平均气温14.4℃左右，1月份最冷，平均气温-0.1℃；7月份最热，平均气温27.5℃。
焦作市平均初霜期在10月26日，平均终霜期在3月28日。
郑州市平均气温14.2～14.6℃左右，以1月份最低，7月份最高。
极端最高气温在42~43℃，极端最低气温在-16.5～19.7℃。
市域平均初霜期在10月29日到11月8日，平均终霜期在3月28日～4月5日。
焦作市平均年降水量为584毫米，年降水量最多为908.7毫米（1964年），年降水量最少是333毫米（1965年）。
降水时空分布不均，北部山区偏大，南部平原偏小，自北向南递减。
郑州市年降水量平原区多于丘陵区，山区多于平原区。
焦作市偏北风和偏南风风力较小，四季风向多为东北风和西南风。
瞬时最大风速为28米/秒，全年平均风速为2.9米/秒。
郑州市各地累年平均风速在2.8~3.2米/秒，各月平均风速2.1~3.9米/秒，一般4月份最大，8、9月份最小，最大平均风速在18~22米/秒。
4、区域地质稳定评价项目区处于新华夏系第二沉降带华北拗陷的济源—开封凹陷三级构造单元，南部为嵩箕台隆二级构造单元，北部为山西台隆太行工断束三级构造单元。
路线跨越及路线区附件发育的断裂为第四纪活动断裂，可不考虑断裂构造对本工程场地的影响。
地震活动较弱，本区设计基本地震动峰值加速度黄河以北为0.15g，黄河以南为0.10g，抗震设防烈度为7度。
项目区基本地震烈度为VII度区，本项目区域稳定性属基本稳定区域。
5、工程地质特征项目区上部地层多以粉土、粉细砂、黄土状粉土为主，中下部主要为粉细砂、卵石、粉土、粉质黏土层，工程性质一般。
路段内存在软弱土，呈不连续分布，且分布无规律，黄河南岸存在湿陷性黄土，场地液化土分布较发育，属抗震不利地段。
对于特殊性岩土和不良地质较发育、抗震不利地段，为工程地质条件较复杂，综合判定为场地工程地质条件为较复杂类型，基本适宜一级公路修建。
6、地震根据《中国地震动参数区划图》（GB18306-2001），项目所在区域设计基本地震动峰值加速度黄河以北为0.15g，黄河以南为0.10g，抗震设防烈度为7度。
根据《公路工程抗震设计规范》，设计中须考虑地震活动对线路和构造物的影响。
根据现场测试波速资料，结合区域资料，勘察场地黄河以北冲击平原场地类别为III类，黄河以南黄土丘陵场地类别为II类。
7、特殊生态敏感区工程在K20+072-K23+910路段穿越黄河郑州黄河鲤国家级水产种植资源保护区，均为实验区；K21+300-K23+910路段穿越河南郑州黄河湿地省级自然保护区，均为实验区。
三、主要技术指标五、本标段工程特点、重点及难点本标段工程特点是线路大部位于黄河河滩内并跨黄河南大堤，工程量大，工程施工受冰凌期、汛期和冬季等水文、气候条件影响较大，工期紧张。
本标段工程重点和难点是40m箱梁的预制、跨南大堤的运输及提升上桥架设并形成连续，以及（40+70+40）m连续梁的施工。
四、总体施工方案本标段工程大部位于黄河南岸滩地，线路较长，易受黄河水文变化影响，且当地冬季来临早，冬期长，温度低，工期紧张，施工时需进行周密部署，合理安排，确保冬季来临前完成全部基础工程，并完成大部分墩身施工，从而确保总工期的实现。
本标段桥梁位于堤内黄河滩地和堤外岸上，利用枯水期进行下部结构施工。
钻孔桩采用平整场地插打护筒法钻孔，垂直导管法灌注桩身水下混凝土；承台采用放坡开挖配以汇水井点降水法施工；墩身采用汽车吊机、墩旁支架、整体钢模板一次或分次灌筑；帽梁采用搭设支架安装模板法施工；40米预制箱梁在预制场集中预制运梁台车运梁、架桥机架梁，一联架设完成后按设计要求顺序进行体系转换完成连续施工；跨南大堤连续梁0#、1#块、2#-9#块及边跨现浇段、合拢段均采用支架现浇施工。
路基土石方采用机械法按“三阶段、四区段、八流程”的方法分层铺填压实。
通道工程采用支架立模现浇施工。
第四章施工准备及机具物资准备计划一、施工准备（一）施工测量1、会同设计、监理完成现场交接桩和施工技术交底工作。
组织测量部门定期进行桥梁中线贯通和各控制点的闭合复测及与相邻标段的联测，对施工人员进行专项培训。
2、工地设测量室，负责测量控制与施工放样检查和竣工测量。
（二）工地试验室在施工场地内建立一座独立的、标准的工地试验室，负责本标段材料检验和工程质量的控制试验，试验室建筑面积不少于120平方米，按土工、水泥、力学等悬挂不同标牌，试验室建立标准养护室，面积不少于20平方米，室内采用自动温湿度仪控制，其温度、湿度符合规程要求，保证标准配合比的准确性和规范性，试验室仪器设备满足业主要求及施工需要。
工程开工前，试验室适应工程需要的试验设备完善齐全，并经过当地质监站的资质认证，试验用检测设备均须相应的计量部门或检测机构进行检测。
（三）混凝土工厂本标段在施工场地内建一座4×HZS750型混凝土搅拌站，且有准确的自动计量功能，混凝土工厂面积为12000㎡，本标段所有混凝土均在此搅拌站集中拌合供应。
（四）施工技术准备1、组织有关人员全面认真熟悉、核对设计文件，了解设计意图，核对地形地质资料，制定合理可行的施工方案。
2、各分部分项工程的施工，组织管理和技术人员、质检人员认真阅读有关规范和设计文件，有针对性地细化各工序施工工艺。
3、按专业化分，系统地编制测量、试验、技术和质量、安全检查各项工作细则。
二、物资准备（1）施工仪器表如下：施工仪器及通风设备计划表（二）机械设备配备按标书的承诺及时将所需机械设备和仪器分期、分批进场，保证工程需要具体见机械设备进场计划表（三）、劳动力需用量计划表如下：劳动力配备计划（四）材料的供应施工材料根据施工总体计划就近选择质量优良、价格适宜的大型材料供应商供应，并储备一定数量，以避免材料供应短缺或不良气候等造成的影响。
