浅析消防救援灾害现场集群卫星通信一体化应用作者：宁宇来源：《中国信息化》2020年第03期文章主要结合目前消防救援队伍在处置地质及特殊灾害现场的通信现状，依托目前通信技术的发展及融合，将内部集群通信与卫星通信结合，建立完善可用的现场通信保障体系。
我国地广辽阔，近年来破坏性重大地质灾害相继发生，如地震、水灾等，对通信基础设施造成了严重的破坏，给抢险救灾工作带来了很大的困难。
我国的森林、沙漠、海域面积大，无线通信网络不能全部覆盖这些区域，而这些区域经常会出现突发性紧急事件，而在这些区域组织营救时经常因通信不畅，导致救援任务困难重重。
随着武警消防部队转隶改革，当前面临的任务发生了较大变化，尤其是特殊地质灾害的救援处置，在重大地质灾害的处置过程中，应急通信指挥作为指挥调度的千里眼顺风耳，快速准确不间断的指令及各类信息传递尤为重要。
当前在救灾现场，主要是依靠卫星通信加短距离对讲通信为主。
卫星通信主要负责和灾区内外指挥中心进行电话沟通、视频会议等，短距离对讲主要是救灾单位原先配备的350M专网等对讲机，让灾区临时指挥中心和现场救灾人员进行短距离调度通信。
当前这种模式，虽说可以让灾区外和灾区内的人员进行调度通信，但也同样存在一些无法解决的情况，比如灾区外指挥人员想和现场救援人员进行通信调度，必须通过灾区临时指挥中心人员进行转达，无法做到整体调度，而且受制于短距离对讲通信距离限制，经常会发生救灾人员联系不上临时指挥中心，临时指挥中心联系不上救灾人员等。
由于灾区区域大，基本交通道路受损严重，很多地方应急指挥车无法进入，只能靠人工方式徒步进入，故短距离通信对讲机，即使在增加中继台等情况下，也势必会存在很多盲点，导致不同区域救灾人员与现场临时指挥中心或者和灾区外指挥中心通信不畅等情况。
重大自然灾害情况下，公共网络（2G/3G/4G）、集群专网、IP专网等很可能出现阻塞甚至中断，无法保障现场指挥通信。
本文就充分利用宽带卫星通信技术、宽窄带融合通信技術（宽窄带融合终端）、宽窄带中继通信技术（多媒体中继终端），为现场应急指挥提供后勤保障进行探讨。

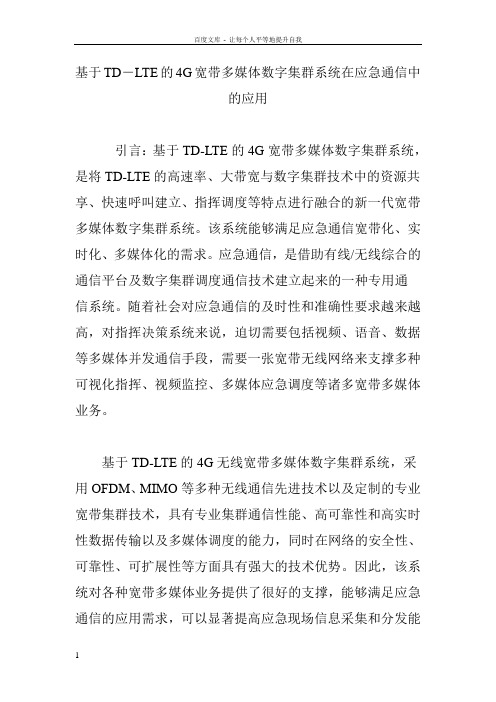

基于TD―LTE的4G宽带多媒体数字集群系统在应急通信中的应用引言：基于TD-LTE的4G宽带多媒体数字集群系统，是将TD-LTE的高速率、大带宽与数字集群技术中的资源共享、快速呼叫建立、指挥调度等特点进行融合的新一代宽带多媒体数字集群系统。
该系统能够满足应急通信宽带化、实时化、多媒体化的需求。
应急通信，是借助有线/无线综合的通信平台及数字集群调度通信技术建立起来的一种专用通信系统。
随着社会对应急通信的及时性和准确性要求越来越高，对指挥决策系统来说，迫切需要包括视频、语音、数据等多媒体并发通信手段，需要一张宽带无线网络来支撑多种可视化指挥、视频监控、多媒体应急调度等诸多宽带多媒体业务。
基于TD-LTE的4G无线宽带多媒体数字集群系统，采用OFDM、MIMO等多种无线通信先进技术以及定制的专业宽带集群技术，具有专业集群通信性能、高可靠性和高实时性数据传输以及多媒体调度的能力，同时在网络的安全性、可靠性、可扩展性等方面具有强大的技术优势。
因此，该系统对各种宽带多媒体业务提供了很好的支撑，能够满足应急通信的应用需求，可以显著提高应急现场信息采集和分发能力、数据的交互处理能力和紧急事件的应对能力。
一、4G宽带多媒体数字集群系统的特点及功能高速数据传输能力。
在20MHz带宽配置时，支持下行100Mbps、上行50Mbps的高速宽带数据业务。
支持上下行业务带宽的灵活配比及移动终端高速运动场景。
快速接入能力。
用户面的时延小于10ms，控制面的时延小于100ms。
提供专业语音集群的所有功能，组呼建立时延小于300ms，话权抢占时延小于150ms，能实现快速的指挥调度。
灵活的组网方式。
支持多种无线频率1.4GHz/1.8GHz/800MHz/300MHz组网，支持多种频宽5M/10M/20MHz组网，提供从单站、中小规模和大规模的系列化组网方案，满足不同行业用户的需求。
高清视频调度。
采用基于4G通信专网的专业集群调度系统，具有高精度定位功能，实现群呼组呼、强插强拆、存储转发等完备的高清视频集群调度功能。

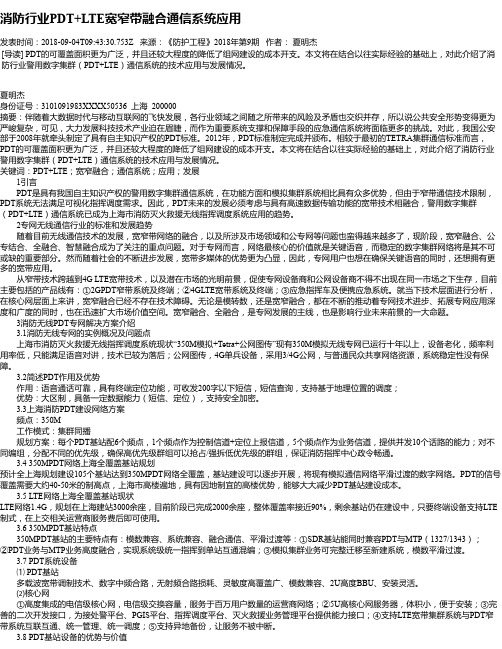

消防行业PDT+LTE宽窄带融合通信系统应用发表时间：2018-09-04T09:43:30.753Z 来源：《防护工程》2018年第9期作者：夏明杰[导读] PDT的可覆盖面积更为广泛，并且还较大程度的降低了组网建设的成本开支。
本文将在结合以往实际经验的基础上，对此介绍了消防行业警用数字集群（PDT+LTE）通信系统的技术应用与发展情况。
夏明杰身份证号：3101091983XXXX50536 上海 200000 摘要：伴随着大数据时代与移动互联网的飞快发展，各行业领域之间随之所带来的风险及矛盾也交织并存，所以说公共安全形势变得更为严峻复杂，可见，大力发展科技技术产业迫在眉睫，而作为重要系统支撑和保障手段的应急通信系统将面临更多的挑战。
对此，我国公安部于2008年就牵头制定了具有自主知识产权的PDT标准。
2012年，PDT标准制定完成并颁布。
相较于最初的TETRA集群通信标准而言，PDT的可覆盖面积更为广泛，并且还较大程度的降低了组网建设的成本开支。
本文将在结合以往实际经验的基础上，对此介绍了消防行业警用数字集群（PDT+LTE）通信系统的技术应用与发展情况。
关键词：PDT+LTE；宽窄融合；通信系统；应用；发展 1引言PDT是具有我国自主知识产权的警用数字集群通信系统，在功能方面和模拟集群系统相比具有众多优势，但由于窄带通信技术限制，PDT系统无法满足可视化指挥调度需求。
因此，PDT未来的发展必须考虑与具有高速数据传输功能的宽带技术相融合，警用数字集群（PDT+LTE）通信系统已成为上海市消防灭火救援无线指挥调度系统应用的趋势。
2专网无线通信行业的标准和发展趋势随着目前无线通信技术的发展，宽窄带网络的融合，以及所涉及市场领域和公专网等问题也蛮得越来越多了，现阶段，宽窄融合、公专结合、全融合、智慧融合成为了关注的重点问题。
对于专网而言，网络最核心的价值就是关键语音，而稳定的数字集群网络将是其不可或缺的重要部分。
治安检查站TDLTE 数字集群无线宽带传输系统建设方案1治安检查站TD-LTE无线宽带应急专网建设方案西安汉煌电子科技有限公司TEL：62811395/8/11 项目概要1.1 项目背景公安（城市应急）无线数字集群通信系统，一期系统建设以PDT窄带专网为基础，采用PDT+LTE宽窄带融合技术，在？？内热点部位和重点区域部署LTE宽带基站，全市域采用双模手持终端，核心网实现宽窄带互通，PDT与宽带系统深度融合的无线数字集群通信系统。
该系统是公安局在全国率先推出的宽窄带融合城市应急通信网；是实现公安机关扁平化、动态化、可视化指挥调度体系的重要组成部分；是公安部关于在全国推进宽窄带融合技术建设的公安信息化示范项目。
项目一期建设的PDT完成了市区以及地铁的数字集群覆盖；一期建设的？？？个LTE站点重点部署热的区域，以南北中轴线为依托，重点区域完成覆盖，并对宾馆、立交进行重点部署。
按照统一规划，计划在一期热点覆盖的基础上对治安检查站实现LTE宽带的点状覆盖，并对？？？？各重点派出所实现点状覆盖，以支持无线视频监控、多媒体集群、海量数据回传、移动办公等宽带业务及应用。
1.2 技术制式1.2.1 技术可行性无线网络制式演进如下图所示：图1 无线网络制式演进TD-LTE作为中国新一代宽带无线通信网，被列入了国家重大科技专项，国内的政府有关部门、研发部门、制造商和运营商都对此大力支持。
同时TD-LTE的国际标准化以及产业链的发展已经取得了突破性的进展，TD-LTE标准已被国际产业广泛接受，为中国下一代移动通信产业进入国际主流带来了历史性的机遇，TD-LTE已成为移动通信产业面向移动互联网发展的必然，逐渐成为全球公认、使用非对称频谱的解决方案。
TD-LTE系统在20M的频率带宽内能实现下行100Mbps，上行50Mbps的系统峰值速率。
网络采用了扁平化的机构，降低了整体系统时延，改进了用户体验。
采用TD-LTE进行数字集群专网建设具备如下优势：1、政策优势：TD-LTE是具有自主知识产权的4G国际标准，得到了中国政府的全力支持，成为中国在通信信息领域引领全球、实现产业跨越式发展的难得历史机遇。
TD-LTE无线宽带多媒体集群调度系统消防行业解决方案深圳市诺捷通科技有限公司2013/3/19目录1背景 (3)2现有通信手段所存在的问题 (3)3系统介绍 (4)4集群系统演进方向 (5)5系统特点 (6)6系统构成 (8)6.1网络架构图 (9)6.2业务逻辑图 (10)6.3远程指挥中心设备组成 (11)6.4现场指挥中心设备组成 (12)6.5终端设备组成 (12)7LTE宽带集群消防行业解决方案 (12)7.1需求分析 (12)7.2LTE在消防的应用场景 (13)7.2.1 指挥中心：改善现有的处警和调度模式 (13)7.2.2 应急机动指挥车 (14)7.2.3 可视化指挥调度 (15)7.2.4 视频分发调度 (16)7.2.5 专业集群通信 (17)7.2.6 现场视频监控 (18)7.3车载系统和指挥中心的互通 (19)7.4和其它异构系统互通 (20)8系统容量与覆盖 (20)8.1单小区容量规格 (20)8.2覆盖距离估算 (21)9实施方案 (21)9.1网络拓扑 (21)9.2站点分布及频率规划 (21)9.2.1 站点地图 (21)9.2.2 频率规划 (21)1背景无线通信是消防作战指挥中应用最多的通信方式，其主要应用有：常规中转对讲系统、集群系统、GSM公众移动系统、POC、3G图传、动中通和超短波系统等。
这些系统各有各自的优势，但是由于技术特点的不同，在运用于消防指挥中均存在一定的不足。
常规中转对讲系统的优点在于它组网灵活、费用低廉、反应快捷、使用方便，但是由于受到组网复杂或者同频干扰的限制，要做到大面积覆盖，同时又简便，往往是比较困难的；集群系统，由于近年推出了数字集群系统，在通信质量、快捷应变的方面已经比较成熟，但是系统过于昂贵；GSM公众移动系统覆盖面、通信质量等方面都具有很大的优势，但是由于是公众系统，需要较长的拨号和联系时间；超短波系统虽然对以上几种组网方式及行了改进，但是，在使用上还仅仅是以语音通信为主，在对现场图像的传输上存在不足。
科技成果——PDT/TD-LTE多模集群通信终端技术开发单位公安部第一研究所适用范围公共安全、应急通信、政府政务、交通运输等。
成果简介该项目设计开发了一款PDT/TD-LTE多模车载型集群通信终端，研制完成符合警用数字集群（PDT）标准的PDT通信机，集成支持TD-LTE数据通信的控制面板，在同一操作控制界面上实现以数据应用和图像传输为主的宽带通信业务和以语音通信为主的窄带集群通信功能，实现了具备PDT/TD-LTE两种通信模式的宽窄带融合业务通信机平台。
集成北斗/GPS双模卫星定位模块支持定位应用，采用安全加密技术保证宽窄带语音及数据的安全传输。
多模终端的PDT电台达到《警用数字集群（PDT）通信系统总体技术规范》中车载台设备的技术指标要求，实现了《警用数字集群（PDT）通信系统-总体技术规范》中要求的集群通信功能。
主要技术指标多模终端宽带控制面板通过TD-LTE数据模块可接入符合3GPPTD-LTE标准的TD-LTE宽带无线网络，提供IP无线数据传输通道。
多模终端内置摄像头，实现视频传输可视通信功能，在TD-LTE模式下视频传输达到D1分辨率。
宽窄带融合模式支持基于窄带语音、宽带视频的视频组呼；PDT通信机支持鉴权、端到端加密，符合《警用数字集群（PDT）通信系统-安全规范》的要求，宽带无线接入安全加密方案符合《公安信息移动接入及应用系统建设技术指导书》要求；宽带和窄带部分均支持北斗/GPS卫星定位功能，PDT模式支持通过控制信道或数据信道上传定位信息，宽带模式支持应用软件使用定位信息完成相关功能。
效益分析公安专网无线通信目前处在一个变革的时期。
警用数字集群（PDT）通信系统系列标准经过多年的标准制定与产品研发，目前已开启了规模化商用。
而宽带无线专网方面，利用LTE宽带技术发展宽带专网成为趋势，宽带无线专网在加速标准制定、制定频率规划、进行相关产品研发和小规模的试用。
无线专网通信将走向宽窄带融合发展的阶段。
TD-LTE宽带数字集群通信系统1.集群通信系统的现状和发展趋势集群通信系统是为了满足行业指挥调度需求而开发的，面向行业应用的专用无线通信系统。
由于集群通信系统主要侧重于指挥调度通信，其应用可遍及公共安全、交通运输、公共事业、特种通信、企业生产等应用，尤其可以在应用突发事件和自然灾害的过程中发挥优势。
与公众移动通信系统类似，集群通信系统的经历了从第一代窄带数字集群通信系统是当前国际、国内市场上应用最广泛饿集群通信系统，其代表有：欧洲电信标准协会（ETSI）的路上集群无线电系统TETRA、美国Motorola的综合数字增强网络iDEN系统、我国的基于CDMA技术的开放式集群架构GoTa系统和基于GSM技术的GT800系统。
与公众移动通信系统的高速发展相比，无论在数据传输能力还是多媒体业务支持能力方面，目前的窄带数字集群通信系统都比较落后。
以TETRA系统的最新演进TEDS(TETRA Enhanced Data Service，TETRA 增强数据业务)为例，在最理想情况下也仅能支持518kbps的峰值传输速率。
随着无线高速数据业务的飞速发展，集群通信系统对宽带多媒体业务的需求也日益显著，行业人员在应用集群通信系统进行指挥调度的过程中，不仅要“听得到”，还要求“看得见”，促进集群通信系统向数据宽带化、业务多样化、终端多模化、系统IP化的发展方向迈进，其具体表现形式主要体现在高速数据和视频的传输，以及构建于此基础之上的各种应用，包括多媒体集群调度、协同作业、移动视频监控、城市应急联动等方面。
例如，公安要求集群通信系统鞥能够支持现场图像和视频采集。
多媒体数据广播。
视频指挥等；石油化工行业要求集群通信系统能够支持远程视频监控等。
可以说，数字集群通信系统将进入一个崭新的宽带数字集群通信时代。
宽带数字集群通信系统更可以定义为基于宽带数字集群通信系统时代。
宽带数字集群通信系统更可以定义为基于宽带无线通信技术，以多媒体集群业务形式，提供指挥调度功能的专用无线通信系统。
