线路保护装置

电气线路保护装置安装方案一、引言电气线路保护装置的安装是保障电气设备运行安全和电能的有效利用的重要环节。

本方案旨在提供一种可靠、高效的电气线路保护装置安装方案，保护电气设备免受过电流、过电压、短路等异常电力状况的损害。

二、设备选用与布置1. 设备选用考虑到线路的电流负荷与电压水平，本方案采用了先进的电气线路保护装置，包括熔断器和隔离开关。

熔断器可提供瞬时短路保护，而隔离开关则能确保线路分离以进行安全维护。

2. 设备布置根据线路结构和电气设备的实际需求，将保护装置布置在合适的位置，并与相关电器设备相连。

布置时需考虑易于操作和维护，避免与其他设备产生干扰。

三、接线方案1. 线路连接根据电气设备的特点和功能需求，经过仔细测量和计算，将线路与保护装置进行正确的连接。

确保与电源和其他电器设备之间的连接牢固可靠，并遵循电气安全规范。

2. 接地措施为了提供额外的安全保护，本方案还包括对电气线路进行接地措施。

通过合理的接地设计，可以将电流有效地导引到地下，减少电气设备受到的损坏风险。

四、设备调试与检测1. 设备调试在安装完成后，对电气线路保护装置进行调试工作。

通过逐项检查、设置参数和检测系统响应等步骤，确保装置运行正常，能够及时响应异常情况。

2. 设备检测为了保证电气线路保护装置的长期可靠性，每年定期进行设备检测是必要的。

检测包括对电器设备的功能测试、熔断器的状况评估以及隔离开关的正常运行情况等。

五、安全注意事项1. 操作人员培训为了保障操作人员的安全，每位使用电气线路保护装置的人员都应接受专门培训，掌握正确的操作方法和应急措施。

2. 安全警示标识在安装位置和操作区域周围应设置合适的安全警示标识，提醒人员注意高压电源和正确的操作程序，以减少潜在的伤害风险。

六、总结本方案提供了一种可靠、高效的电气线路保护装置安装方案。

通过适当的设备选用与布置、正确的接线方案、设备的调试与检测以及安全注意事项的遵守，可以确保电气设备在异常电力状况下得到及时保护，提高了电网的安全性和可靠性。

1 适用范围LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。

2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），两个开关遥信，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

110kV XX输变电新建工程110kV线路保护装置技术规范书2020年05月一通用部分1总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。

提供的保护装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。

投标厂商应满足《国家电网公司十八项电网重大反事故措施（试行）》以及《国家电网公司输变电工程通用设备（2009年版）》，满足变电站无人值班的要求。

招标方在技术规范专用部分提出的要求投标方也应满足。

提供的产品应有部级鉴定文件或等同有效的证明文件。

投标方应提供设备近2年运行业绩表。

1.1.1 本规范提出了110kV线路保护设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。

1.1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。

1.1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。

1.1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.2供方职责供方的工作范围将包括但不限于下列内容：1.2.1 提供标书内所有设备及设计说明书及制造方面的说明。

1.2.2 提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。

1.2.3 提供设备安装、使用的说明书。

1.2.4 提供试验和检验的标准，包括试验报告和试验数据。

1.2.5 提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。

微机线路继电保护装置功能介绍及作用微机线路继电保护装置功能介绍及作用线路保护装置主要功能有：uuuuuuuuu uuuuu 三段式过流保护（方向闭锁、低电压闭锁）过负荷保护反时限过流保护（3种标准特性方程）三段式零序方向过流保护低电压保护零序过压保护非电量保护小电流接地低压解载保护断线报警三相二次重合闸（检无压、同期、不检）；独立整定的合闸加速保护（前/后加速）；独立的操作回路及故障录波。

测控功能有：uuuu 16路遥信开入采集正常断路器遥控分合闸；模拟量的遥测；开关事故分合次数统计保护信息功能有：uuuu 保护定值远方/就地查看、修改；保护功能远方/就地查看、修改；装置状态的远方/就地查看；装置保护动作信号的远方/就地复归。

以上各种保护均有软件开关，可分别投入和退出。

录波功能：装置具有故障录波功能，记忆最新8套故障波形，记录故障前3个周波，故障后5个周波，进行故障分析，上传当地监控或调度。

微机线路保护装置解决策略我国微机保护装置经过近二十年的发展、更新、升级，其理论、原理、性能、功能、硬件已经相当完善，能够最大程度适应电力系统运行需要，过多对微机保护装置的干预，对电网的安全运行反而是不利的。

目前，我们运行管理的理念和观念却还处在一个趋向保守的状态，在微机保护装置运行、管理上存在不少的误区，已经严重影响到变电站自动化进程。

本文主要分析了微机线路保护装置重合闸的充电条件及发生“异常自动重合”的主要原因，并提出了相应的现场解决方案。

1. 故障事例电力系统的故障中，大多数是送电线路的故障（特别是架空线路），电力系统的运行经验表明架空线路的故障大都是瞬时的，因此，线路保护动作跳开开关后再进行一次合闸，就可提高供电的可靠性。

进入20世纪90年代后，微机保护装置开始推广应用，继电保护微机化率已达100％。

但多年的现场实际应用中，发现中低压线路微机保护（如：10KV 线路微机保护）的控制回路与重合闸回路之间的配合有问题，导致微机线路保护出现多次“异常自动重合”的现象。

NZB651系列微机线路保护测控装置使用说明书上海正泰自动化软件系统有限公司2015年05月注意事项装置外壳必须可靠接地。

装置内包含静电敏感组件，当移除装置外壳工作时，工作接触面和工作人员必须良好接地，避免设备受到伤害。

禁止带电拔插通讯接头。

输入开关量为有源接点，确保正确接线。

现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时可连续工作，10倍额定电流时允许10s ，40倍额定电流时允许1s 。

确保输入电流极性、输入电压相序正确。

装置经开出传动试验后，请务必按复归键复归。

目 录1 概述 (1)1.1适用范围 (1)1.2产品特点 (1)1.3保护配置 (1)1.4计量功能 (5)1.5基本技术数据 (6)1.6主要技术指标 (7)2 安装 (8)2.1外形及安装尺寸 (8)2.2背板端子简介 (9)2.3典型接线 (14)3 保护功能 (20)3.1定时限过流保护 (20)3.2方向过流保护 (20)3.3小电流接地选线 (21)3.4定时限零序过流保护 (21)3.5三相一次重合闸 (21)3.6加速保护 ........................................................................................................ 错误！未定义书签。

3.7低频减载 (22)3.8过负荷 (23)3.9反时限保护 (23)3.10距离保护 (24)3.11进线备自投 (25)3.12充电保护 (26)3.13母联备自投 (27)3.14PT断线 (28)3.15控制回路断线 (29)4 定值清单 (29)4.1NZB6511DC/NZB6511AC线路保护定值清单 (29)4.2NZB6512DC/NZB6512AC线路保护定值清单 (31)4.3NZB6513DC/NZB6513AC线路保护定值清单 (32)4.4NZB6514DC/NZB6514AC线路保护定值清单 (33)4.5NZB6515DC/NZB6515AC线路保护定值清单 (34)5 人机界面操作说明 (35)5.1前面板 (35)5.2菜单结构 (36)5.3初始化界面 (38)5.4正常显示界面 (38)5.5主菜单 (38)5.6子菜单 (38)6 装置调试及维护 (45)6.1版本检查 (45)6.2开入量检查 (45)6.3开出量检查 (48)6.4模拟量检查 (49)6.5整组试验 (50)6.6维护说明 (50)6.7装置自检告警报文 (52)7 选型与订货 (53)7.1NZB65系列参数选型表 (53)7.2订货须知 (54)1 概述1.1 适用范围NZB651系列微机线路保护测控装置适用于110kV以下电压等级的非直接接地或小电阻接地系统中输配电线路的保护及测控；其中NZB611XDC适用于直流供电系统，NZB611XAC适用于交流供电系统。

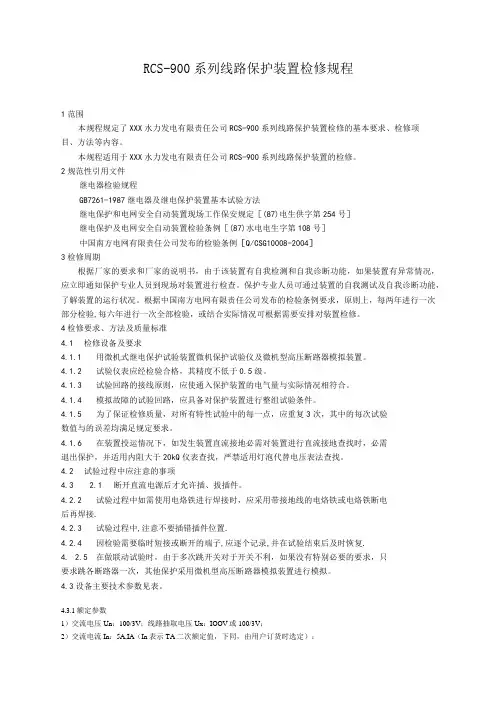

RCS-900系列线路保护装置检修规程1范围本规程规定了XXX水力发电有限责任公司RCS-900系列线路保护装置检修的基本要求、检修项目、方法等内容。

本规程适用于XXX水力发电有限责任公司RCS-900系列线路保护装置的检修。

2规范性引用文件继电器检验规程GB7261-1987继电器及继电保护装置基本试验方法继电保护和电网安全自动装置现场工作保安规定［(87)电生供字第254号］继电保护及电网安全自动装置检验条例［(87)水电电生字第108号］中国南方电网有限责任公司发布的检验条例［Q/CSG10008-2004］3检修周期根据厂家的要求和厂家的说明书，由于该装置有自我检测和自我诊断功能，如果装置有异常情况，应立即通知保护专业人员到现场对装置进行检查。

保护专业人员可通过装置的自我测试及自我诊断功能，了解装置的运行状况。

根据中国南方电网有限责任公司发布的检验条例要求，原则上，每两年进行一次部分检验,每六年进行一次全部检验，或结合实际情况可根据需要安排对装置检修。

4检修要求、方法及质量标准4.1检修设备及要求4.1.1用微机式继电保护试验装置微机保护试验仪及微机型高压断路器模拟装置。

4.1.2试验仪表应经检验合格，其精度不低于0.5级。

4.1.3试验回路的接线原则，应使通入保护装置的电气量与实际情况相符合。

4.1.4模拟故障的试验回路，应具备对保护装置进行整组试验条件。

4.1.5为了保证检修质量，对所有特性试验中的每一点，应重复3次，其中的每次试验数值与的误差均满足规定要求。

4.1.6在装置投运情况下，如发生装置直流接地必需对装置进行直流接地查找时，必需退出保护，并适用内阻大于20kQ仪表查找，严禁适用灯泡代替电压表法查找。

4.2试验过程中应注意的事项4.3 2.1 断开直流电源后才允许插、拔插件。

4.2.2 试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接.4.2.3 试验过程中,注意不要插错插件位置.4.2.4 因检验需要临时短接或断开的端子,应逐个记录,并在试验结束后及时恢复.4. 2.5 在做联动试验时，由于多次跳开关对于开关不利，如果没有特别必要的要求，只要求跳各断路器一次，其他保护采用微机型高压断路器模拟装置进行模拟。

DSI5111使用说明书综述北京天能继保电力科技有限公司历经三年研发推出的DSI 5000系列新型厂站综合自动化产品，是基于IEC 61850建模要求及系统解决方案的全新产品，也是面向智能电网发展需求的新产品，被列为2008年北京市《中关村科技园区中小企业创新基金》支持项目，该系列产品具有我公司多项自主创新技术，也进一步体现了我公司专注于精益求精做产品的决心和能力。

DSI 5000系列产品具有如下主要特点：全面高效实现IEC 61850通讯协议DSI 5000系列产品基于IEC 61850的面向对象的设计理念，保护和控制功能完全按照IEC 61850-7-4的要求建模，完全实现了标准开放、未来可扩展、易于升级、柔性化的系统构架。

领先的保护、控制功能图形可编程组态实现方法保护和控制功能模块采用面向对象的设计和编程（OOD/OOP）方法，每个模块定时扫描执行。

各模块的输入和输出通过可编程图形工具由设计人员形成连接关系，并生成配置文件，配置文件通过FTP下载到装置即生成了特定功能的产品。

方便的现场可编程功能，使得非标产品可以在工程现场进行输入和输出逻辑编程，以满足特殊需求。

高性能的软、硬件平台采用应用于航天工程的Vxworks实时多任务操作系统实现了对CPU的综合利用，并保证了实时任务的快速响应，以满足继电保护可靠性和快速性的要求。

CPU采用Freescale公司高性能ColdFire 32位工业级处理器，主频166MHz，外扩32M DDR、16M Flash和2M NVRAM。

支持双以太网通讯，介质可采用双绞线或光纤，协议支持IEC61850及IEC60870－5－103规约；双14位A/D转换器实现同步采样；320×240大屏幕蓝屏液晶显示器。

丰富灵活的自动化功能装置以COMTRADE格式记录故障录波数据，其中录波长度、录波内容、启动方式均可配置，最长录波时间长达20秒，并可用录波数据重复再现故障状态。
