高层建筑转换层模板及支撑体系的技术设计(标准版)

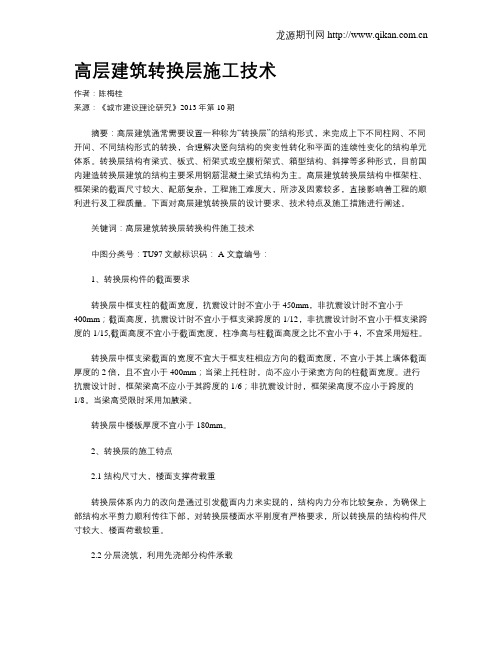

高层建筑转换层施工技术作者：陈梅桂来源：《城市建设理论研究》2013年第10期摘要：高层建筑通常需要设置一种称为“转换层”的结构形式，来完成上下不同柱网、不同开间、不同结构形式的转换，合理解决竖向结构的突变性转化和平面的连续性变化的结构单元体系。

转换层结构有梁式、板式、桁架式或空腹桁架式、箱型结构、斜撑等多种形式，目前国内建造转换层建筑的结构主要采用钢筋混凝土梁式结构为主。

高层建筑转换层结构中框架柱、框架梁的截面尺寸较大、配筋复杂，工程施工难度大，所涉及因素较多，直接影响着工程的顺利进行及工程质量。

下面对高层建筑转换层的设计要求、技术特点及施工措施进行阐述。

关键词：高层建筑转换层转换构件施工技术中图分类号：TU97文献标识码： A 文章编号：1、转换层构件的截面要求转换层中框支柱的截面宽度，抗震设计时不宜小于450mm，非抗震设计时不宜小于400mm；截面高度，抗震设计时不宜小于框支梁跨度的1/12，非抗震设计时不宜小于框支梁跨度的1/15,截面高度不宜小于截面宽度，柱净高与柱截面高度之比不宜小于4，不宜采用短柱。

转换层中框支梁截面的宽度不宜大于框支柱相应方向的截面宽度，不宜小于其上墙体截面厚度的2倍，且不宜小于400mm；当梁上托柱时，尚不应小于梁宽方向的柱截面宽度。

进行抗震设计时，框架梁高不应小于其跨度的1/6；非抗震设计时，框架梁高度不应小于跨度的1/8。

当梁高受限时采用加腋梁。

转换层中楼板厚度不宜小于180mm。

2、转换层的施工特点2.1 结构尺寸大，楼面支撑荷载重转换层体系内力的改向是通过引发截面内力来实现的，结构内力分布比较复杂，为确保上部结构水平剪力顺利传往下部，对转换层楼面水平刚度有严格要求，所以转换层的结构构件尺寸较大、楼面荷载较重。

2.2 分层浇筑，利用先浇部分构件承载转换层水平构件高跨比大，截面弯曲时水平纤维相对错动不可忽略，平截面假定不再适用，一般呈现短深梁或厚板的受力特性。

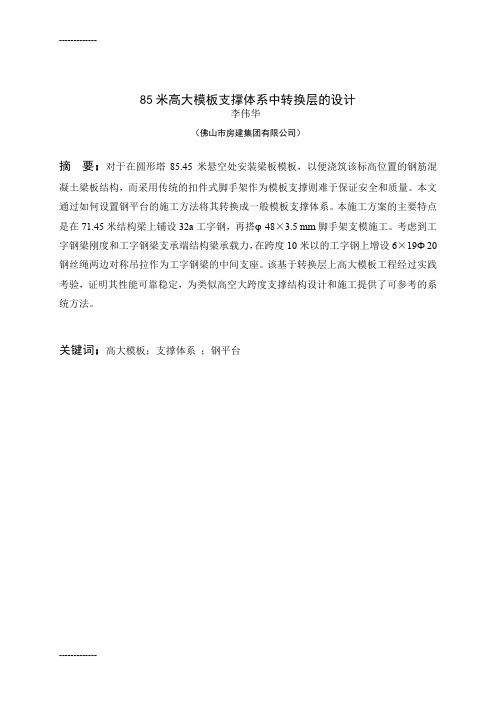

85米高大模板支撑体系中转换层的设计李伟华（佛山市房建集团有限公司）摘要：对于在圆形塔85.45米悬空处安装梁板模板，以便浇筑该标高位置的钢筋混凝土梁板结构，而采用传统的扣件式脚手架作为模板支撑则难于保证安全和质量。

本文通过如何设置钢平台的施工方法将其转换成一般模板支撑体系。

本施工方案的主要特点是在71.45米结构梁上铺设32a工字钢，再搭φ48×3.5 mm脚手架支模施工。

考虑到工字钢梁刚度和工字钢梁支承端结构梁承载力，在跨度10米以的工字钢上增设6×19Φ20钢丝绳两边对称吊拉作为工字钢梁的中间支座。

该基于转换层上高大模板工程经过实践考验，证明其性能可靠稳定，为类似高空大跨度支撑结构设计和施工提供了可参考的系统方法。

关键词：高大模板；支撑体系；钢平台造粒塔工程项目位于佛山市三水区内，该造粒塔工程为三水区青上化工20万吨复合肥生产线工程项目之一，是一个圆形的高大塔式结构（结构平面见下图1），其高大模板施工部为造粒塔标高85.45m高处，楼板厚120mm，梁截面有200×800、300×800两类，最大跨度为16m。

作为施工单位要实现对85.45m处钢筋混凝土浇筑工作之前，必须进行高大模板支撑方案的设计并依设计的方案付诸实施，才能保证施工质量和施工安全。

下面将介绍该高大模板工程实施方案的设计。

图-1 造粒塔85.45m高空结构平面图1、方案设计思路在85.45米高空处进行如此大型的现浇钢筋混凝土施工，需要解决的难点是：一方面必须解决高空支模的支撑体系；另一方面如何保证混凝土高空施工的质量和安全，同时必须考虑工程施工成本和经济效益。

因此，必须综合考虑各方面的因素，进行高空模板支撑方案比较选择。

1.1、高空模板支撑方案选择该工程高空模板支模的特点是：一“高”、二“重量不大”、三“跨度大”。

选择好高空支模设计方案具有重要的技术经济意义。

结合施工现场环境和自身施工技术力量，进行了调研和论证，曾考虑以下3种方案。

高层建筑转换层模板及支撑体系的技术设计(新编版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0902高层建筑转换层模板及支撑体系的技术设计(新编版)（作者：吴家强）一、工程概况阳光棕榈园10#、11#楼是阳光棕榈园一期工程的组成部分，工程位于深圳市南山区前海路，地下一层，地上23层，工程转换层位于二层。

阳光棕榈园10#、11#楼转换层层高为5.65m，转换层框支架、托梁截面尺寸为600×1600、700×1600、7500×1600、8500×1600等。

这些梁体积大，重量大，其模板与支撑的设计是施工的关键。

本工程施工前经周密的技术设计，采用现有的普钢管及钢支撑、七夹板与木方，解决了施工中的难题，现就其支撑设计进行叙述如下。

二、模板与满堂脚手架支撑的设计方案（一）模板工程设计方案：以较典型的转换层大梁850×1600进行计算（见图1）。

图1850×1600转换大梁模板及支撑体系图（1）梁底采用50×100木方，梁宽800~850mm者，纵向设5排50×100木方，间距中对中200~250mm；梁宽600~750mm者纵向设4排50×100木方，间距中对中200~250mm横向木方间距取300，上铺梁底模。

（2）梁侧模不论梁高低，梁侧模均采用七合板，50×100作模档。

水平模挡间距为400mm，竖向模挡间距为400mm，整体梁采用M12螺杆对拉，螺杆从梁底开始设置，水平及竖向间距均按400mm设置。

转换层支托梁（高支模）模板及支撑系统设计计算与施工方案高层建筑转换层是承托上部各层荷载，并将其转移到不同轴位的下层支承结构体系的一种中间结构。

华景新城六期二、三区结构转换层位于商住楼第五层。

该转换层层高为5.25米。

支托梁截面有b×h=1600×2200、1400×2000、1000×1500、800×1500等多种，跨度4000至13200mm，楼板厚度220mm。

大梁模板采用马尾松木模，模板底板25厚直边板；底模横楞木b×h=80×80@200，纵楞木b×h=100×120@600；侧模侧板为胶合板18厚，竖楞木b×h=80×80@400，纵向加劲杆2φ48（3.5）双钢管@500。

支撑系统由门架式脚手架及单管钢支柱等组成。

现以最大截面b×h=1600×2200支托梁模板支撑（支承层）系统进行设计计算。

一、荷载计算1、模板自重（按每延米计算）（1）底模（25厚松木）1.6×0.025×1.0×5=0.2KN/m；（2）横楞木0.08×0.08×1.6×6×5=0.31KN/m；（3）侧板2.0×0.018×2×5=0.36KN/m；（4）竖楞木2.0×0.08×0.08×6×5=0.38KN/m；（5）纵楞木0.1×0.12×1.0×5×5=0.3KN/m；（6）纵向双钢管重8×2×0.0536=0.858KN/m；模板合计：0.2+0.31+0.36+0.38+0.3+0.858=2.4KN/m，乘以分项系数得：模板设计荷载：2.4×1.2=2.88KN/m；2、混凝土自重乘以分项系数得：砼设计荷载1.6×2.2×24×1.2=101.38KN/m；3、钢筋自重荷载乘以分项系数得：设计荷载1.6×2.2×1.55×1.2=6.55KN/m 1.55为每m3砼含钢量4、施工人员及设备荷载乘以分系数得：设计荷载1.6×1.5×1.4=3.36KN/m 1.5为每m2施工荷载5、振捣砼时产生的荷载乘以分项系数得：设计荷载1.6×2×1.4=4.48KN/m 2为每m2水平荷载6、新浇筑砼对模板侧面的压力F1=0.22γc·to·β1·β2·V0.5F2=γcH式中：F——新浇筑砼对模板的最大侧压力（KN/m2）；γc——砼的重力密度（KN/m3）to——新浇砼的初凝时间（h），采用to=200/（T+15）计算（T为砼的温度0C）；V——砼的浇筑速度（m/h）；H——砼侧压力计算位置处至新浇筑砼顶面的总高度（m）；β1——外加剂影响修正系数；β2——砼坍落度影响修正系数；F1与F2两者取其最小值。

高层建筑转换层模板及支撑体系施工技术摘要：现阶段高层建筑在城市中已经很普遍的存在，要建好高层建筑，必须要对高层建筑施工技术高度关注，施工技术中，转换层模板及支撑体系施工技术是至关重要的。

文章主要对这项技术进行分析研究。

关键词：高层建筑；转换层；模板支撑；施工技术前言髙层建筑的蓬勃发展，让建筑施工的具体技术有了新的挑战。

因为随着城市发展的需求和人们居住需求不断的增大，建筑工程施工中设置转换层已成为传递上部结构荷载的重要手段，而上部结构荷载的增加，使得转换层的结构尺寸往往较大，这将给施工带来前所未有的挑战。

所以，髙层建筑转换层结构施工技术的探讨和研究，对建筑施工技术具有重大意义。

一、转换层施工特点大型水平构件必须依靠转换层，因为在髙层建筑转换层处，有些竖向构件容易被打断，从而导致竖向力传递出现转折。

还因为要让建筑物满足这些功能，势必会给该结构本身带来多重受力，导致效果不佳等问题。

（一）转换层构件大，楼面承受力大假如建筑物有转换层，它的承载需求往往要通过转化与改变构件截面内力予以实现，建筑物内部应力状况较为复杂，要实现结构的水平剪力，并让其顺畅向下传导，就必须将转换层楼面的水平刚度保持在合理范围内。

（二）支撑系统布置灵活要让建筑物符合其应有的抗震要求，我们在设计时，必须灵活调整和布置转换层的形式。

其支撑系统也必须结合转换层上下结构进行设计，万不可让上下层发生剪力或者令其刚度突然发生变化。

（三）转换层叠加浇筑要求高转换层的构件一般都有较大的体积，相对来说其髙跨比也会更大。

其次，转换层截面产生弯曲变形时呈水平方向，这使得其内部结构极可能产生错动。

正是基于上述状况，施工时浇筑的要求必须进一步提髙，叠加浇筑时，首先应做好仔细分析与研宄，综合考虑分层处水平剪力可能带来的影响，确保叠加浇筑的质量及其构件在使用过程中的承受力。

二、总体的模版及支撑系统施工（一）模板支撑系统的选择在对钢筋混凝土转换层进行施工的过程中，选取模板是极其重要的一步，这里我们将施工中用的较多的几种模板支撑系统总结如下：（1）荷载传递支模系统，这种支模系统主要是通过搭建转换层支撑柱来分散建筑的承载力，它可以是在楼面安放竖向支撑，形成梁下排架从而将荷载分散到下部楼层；（2）一次性完整支模，这种支模系统多用于转换层位置偏低的建筑中。
