西工大15春《CAD CAM 基础》在线作业100分答案

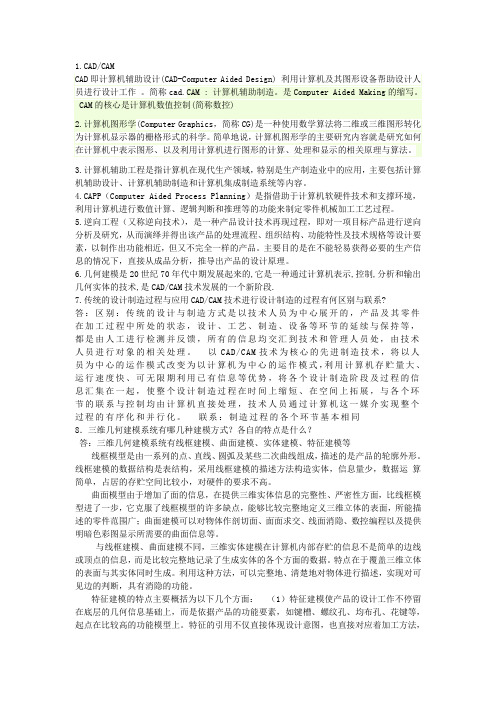

1.CAD/CAMCAD即计算机辅助设计(CAD-Computer Aided Design) 利用计算机及其图形设备帮助设计人员进行设计工作。

简称cad.CAM : 计算机辅助制造。

是Computer Aided Making的缩写。

CAM的核心是计算机数值控制(简称数控)2.计算机图形学(Computer Graphics，简称CG)是一种使用数学算法将二维或三维图形转化为计算机显示器的栅格形式的科学。

简单地说，计算机图形学的主要研究内容就是研究如何在计算机中表示图形、以及利用计算机进行图形的计算、处理和显示的相关原理与算法。

3.计算机辅助工程是指计算机在现代生产领域，特别是生产制造业中的应用，主要包括计算机辅助设计、计算机辅助制造和计算机集成制造系统等内容。

4.CAPP（Computer Aided Process Planning）是指借助于计算机软硬件技术和支撑环境，利用计算机进行数值计算、逻辑判断和推理等的功能来制定零件机械加工工艺过程。

5.逆向工程（又称逆向技术），是一种产品设计技术再现过程，即对一项目标产品进行逆向分析及研究，从而演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素，以制作出功能相近，但又不完全一样的产品。

主要目的是在不能轻易获得必要的生产信息的情况下，直接从成品分析，推导出产品的设计原理。

6.几何建模是20世纪70年代中期发展起来的,它是一种通过计算机表示,控制,分析和输出几何实体的技术,是CAD/CAM技术发展的一个新阶段.7.传统的设计制造过程与应用CAD/CAM技术进行设计制造的过程有何区别与联系?答：区别：传统的设计与制造方式是以技术人员为中心展开的，产品及其零件在加工过程中所处的状态，设计、工艺、制造、设备等环节的延续与保持等，都是由人工进行检测并反馈，所有的信息均交汇到技术和管理人员处，由技术人员进行对象的相关处理。

以CAD/CAM技术为核心的先进制造技术，将以人员为中心的运作模式改变为以计算机为中心的运作模式，利用计算机存贮量大、运行速度快、可无限期利用已有信息等优势，将各个设计制造阶段及过程的信息汇集在一起，使整个设计制造过程在时间上缩短、在空间上拓展，与各个环节的联系与控制均由计算机直接处理，技术人员通过计算机这一媒介实现整个过程的有序化和并行化。

一、单项选择题1. 二叉树的遍历方式中，先右后左的方式不包括是( )。

A. DLRB. RDLC. RLDD. DRL2．（*20（-5 2））的运行结果为（）。

A.10B.30C.60D.503．近一、二十年，机械工业取得巨大进步的特点是采用了（）。

A.劳动密集型生产力B.流水生产线C.大量生产力D.电子技术及其控制技术4. 下列各项中，不属于CAM工作范畴的内容是( )。

A.生产过程管理B.加工控制C.应力、应变分析D.质量控制5. 当前应用得最普遍的一种CAD型式是( )。

A.检索型CADB.自动型CADC.人工型CADD.交互型CAD6. 在CAD/CAM系统中，( )是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ7.在数控机床CNC系统组成中,核心部分为( )。

A.输入输出设备B.PLCC装置D.伺服机构8.在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（）。

A．零件的材料 B．特征矩阵C．典型工艺 D．零件的种类9. .交互型CAD系统 ( )。

A.不需要设计人员干预B.需要设计人员干预C.不需要CAM干预D.需要CAM干预10．计算机辅助制造进行的内容有( )。

A.进行过程控制及数控加工B.CADC.工程分析D.机床调整11．CIMS所研究的对象是( )。

A.产品B.零件C.典型样件D.一个车间或一个企业12．计算机辅助制造应具有的主要特性是( )。

A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等13．CIMS系统的各个子系统的联系不包括( )。

A. 数据联系B. 决策联系C. 组织联系D. 信息传输联系14．在AotuLISP中，(car(11StXy 2))的运算结果为( )。

A. xB.yC. zD. (yz)15．决策树又叫判定树，它不包括( )。

A. 根B. 干C. 分枝D. 节点16．二叉树的遍历方式中，先右后左的方式不包括是( )。

西工大《CAD/CAM基础》在线作业（）是现代计算力学为基础、计算机仿真为手段的工程分析技术，是实现产品优化设计的重要技术。

A:CADB:CAEC:CAXD:以上都错参考选项：BMasterCAM软件是基于（）平台的CAD/CAM软件。

A:PC机B:手机C:安卓参考选项：AANSYS软件主要包括（）部分。

A:前处理模块B:后处理模块C:分析计算模块D:以上都对参考选项：D非接触式测量一般是基于三角法测量原理，以激光作为光源，其结构模式可分为（）。

A:点测量B:线测量C:面测量D:以上都对参考选项：D刀具轨迹仿真法是目前比较成熟有效的仿真方法，应用比较普遍。

目前主要有：( )方式。

A:刀具轨迹显示验证B:截面法验证C:数值验证D:以上都对参考选项：D一般认为，UG主要适合于（）建立复杂的数据模型。

A:大型的汽车B:小修理厂C:飞机厂D:以上都对参考选项：A,C常用曲面构造方法是：（）。

A:线性拉伸面B:直纹面C:旋转面D:扫描面参考选项：A,B,C,D从信息的角度，CAD/CAM系统集成是指：设计与制造过程中（）主要环节的软件集成。

A:CADB:CAMC:CAPPD:NCP参考选项：A,C,DCAD/CAM系统根据CAD/CAM系统是否使用计算机网络分类，分为（）。

A:单机系统B:第二系统C:网络化系统参考选项：A,CCAD/CAM系统的输入设备主要有（）。

A:键盘B:鼠标C:光笔D:数字化仪参考选项：A,B,C,DUG软件还提供二次开发工具( )，允许用户扩展UG的功能。

A:GRIPB:UFUNGC:FTPD:ITK参考选项：A,B,D正则集合运算包括：（）运算。

A:交B:并C:和D:差参考选项：A,B,D字符的裁剪方法有（）。

、A:笔划裁剪B:字裁剪C:字符裁剪D:串裁剪参考选项：A,B,DCAD/CAM的系统软件主要包括：_______、_______、_______三大部分。

A:操作系统B:系统页面C:编程语言系统D:网络通信及其管理参考选项：A,C,DUG软件是一个集（）于一体的集成系统。

西工大18春《CADCAM基础》在线作业1、B2、D3、C4、D5、B一、单选题共5题，20分1、计算机辅助工程分析起始于20世纪（）年代。

A40B50C60D70正确答案是：B2、刀具轨迹仿真法是目前比较成熟有效的仿真方法，应用比较普遍。

目前主要有：( )方式。

A刀具轨迹显示验证B截面法验证C数值验证D以上都对正确答案是：D3、我国CAD/CAM技术方面的研究是从20世纪（）年代中期开始的。

A50B60C70D80正确答案是：C4、非接触式测量一般是基于三角法测量原理，以激光作为光源，其结构模式可分为（）。

A点测量B线测量C面测量D以上都对正确答案是：D5、（）是现代计算力学为基础、计算机仿真为手段的工程分析技术，是实现产品优化设计的重要技术。

ACADBCAECCAXD以上都错正确答案是：B二、多选题共10题，30分1、CAD/CAM系统的输入设备主要有（）。

A键盘B鼠标C光笔D数字化仪正确答案是：ABCD2、正则集合运算包括：（）运算。

A交B并C和D差正确答案是：ABD3、CAD/CAM系统根据CAD/CAM系统是否使用计算机网络分类，分为（）。

A单机系统B第二系统C网络化系统正确答案是：AC4、一般认为，UG主要适合于（）建立复杂的数据模型。

A大型的汽车B小修理厂C飞机厂D以上都对正确答案是：AC5、字符的裁剪方法有（）。

、A笔划裁剪B字裁剪C字符裁剪D串裁剪正确答案是：ABD6、UG软件是一个集（）于一体的集成系统。

ACADBCAECCMDDCAM正确答案是：ABD7、从信息的角度，CAD/CAM系统集成是指：设计与制造过程中（）主要环节的软件集成。

ACADBCAMCCAPPDNCP8、有限元法三个具体解题步骤是（）。

A单元剖分B单元分析C单元特征分析D总体结构合成正确答案是：ACD9、常用曲面构造方法是：（）。

A线性拉伸面B直纹面C旋转面D扫描面正确答案是：ABCD10、CAD/CAM的系统软件主要包括：_______、_______、_______三大部分。

XXX15春《CAD。

CAM 基础》在线作业100分答案C.工作站系统D.分布式系统正确答案：ACD10.刀具路径规划的方法有（）。

A.刀具半径补偿法B.刀具轨迹仿真法C.刀具半径补偿与轨迹仿真相结合的方法D.以上都对正确答案：D一、单选题（共5道试题，共20分）1.我国CAD/CAM技术方面的研究始于20世纪70年代中期。

正确答案：C。

2.非接触式测量一般基于三角法测量原理，以激光作为光源，结构模式可分为点测量、线测量和面测量。

正确答案：D。

3.刀具轨迹仿真法是目前比较成熟有效的仿真方法，主要有刀具轨迹显示验证、截面法验证和数值验证。

正确答案：D。

4.ANSYS软件主要包括前处理模块、后处理模块和分析计算模块。

正确答案：D。

5.计算机辅助工程分析起始于20世纪50年代。

正确答案：B。

二、多选题（共10道试题，共30分）1.UG软件是一个集CAD、CAE和CAM于一体的集成系统。

正确答案：ABD。

3.常用曲面构造方法包括线性拉伸面、直纹面、旋转面和扫描面。

正确答案：ABCD。

4.字符的裁剪方法有笔划裁剪、字裁剪和串裁剪。

正确答案：ABD。

7.从信息的角度，CAD/CAM系统集成是指设计与制造过程中CAD、CAM和CAPP主要环节的软件集成。

正确答案：ACD。

8.有限元法三个具体解题步骤是单元剖分、单元分析和总体结构合成。

正确答案：ACD。

10.刀具路径规划的方法有刀具半径补偿法、刀具轨迹仿真法和刀具半径补偿与轨迹仿真相结合的方法。

正确答案：D。

C。

工程工作站系统和微机系统都是常见的计算机系统，用于工程设计和制造领域。

工程工作站系统通常是由高性能的计算机和专业软件组成，用于进行复杂的工程设计和分析。

微机系统则是指基于微处理器的计算机系统，广泛应用于各种领域，包括工程制造。

这些系统都具有不同的特点和优势，可以满足不同的需求和应用场景。

D。

正则集合运算包括交运算和并运算，以及差运算。

交运算指的是两个集合中都包含的元素组成的集合，而并运算则是两个集合中所有元素组成的集合。

CAD/CAM 技术课程考试参考答案及评分标准2012 — 2013 学年 二 学期末考试试题时间120分钟CAD/CAM 技术 课程40学时2.5学分考试形式：开卷专业年级：机车车辆（卓越工程1 o 级试验班）总分100分,占总评成绩60 %一、（20分）试就你所熟知的某机械产品（零件、部件、整机均可）制定其应用CAD/CAM 技术进行 设计、生产的技术方案。

方案应针对该产品的设计制造的过程，解决产品设计制造过程中哪 些环节采用CAD/CAM 中的哪些单项技术、采用这些CAD/CAM 技术起到什么作用等问题。

答：① 选定一产品。

② 设计制造的过程由以下具体环节组成（可用图形或文字描述）:7W 十 ⑶十 血瞳在产品的设计制造的全过程中均可采用CAD/CAM 中的相应单项技术。

③ 可采用的单项技术如下：CAG ——计算机辅助绘图 CAE —计算机辅助工程分析 CAPP —计算机辅助工艺设计 NCP —计算机辅助数控编程 MRPII ——制造资源计划 ERP ——企业资源计划 CAQ ——计算机辅助质量控制 PDM ——产品数据管理 VR —CAD ——虚拟设计 VM ——虚拟制造④ 解决的主要问题有：1）零件造型：在计算机中建立零件的二维实体模型。

包括曲面造型。

2）装配造型：在计算机中建立产品的三维装配模型。

标准件库：大多数CAD 系统均提供 通用标总体设计方案设计图纸绘制零件设计工艺过程设计工装设计毛坯设计制造资源管理物料管理作业计划编制产品调试产品装配 质量控制 常规加工 数控加工数控编程及仿真准零件和特征的扩展库。

用户可以很方便地选取标准特征或零件，并将它们组合进零件或部件的设计中。

4）工程绘图：生成符合生产实际要求，也符合国家标准的工程图。

5）工程分析：CAD/CAM中的结构分析中需进行大量的应力、温度、位移等分析计算。

因此，要求CAD / CAM系统完成各类分析计算的算法正确、全面，能处理大量的数据, 还要有较高的计算精度。

《CADCAM技术》试题及答案一、单选题（每题2分，共10分）1. CADCAM技术中的CAM指的是什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助教学答案：B2. 在CADCAM系统中，用于创建和编辑图形的主要工具是什么？A. 文字处理软件B. 图形处理软件C. 数据库管理软件D. 操作系统答案：B3. 下列哪个不是CADCAM系统的主要功能？A. 零件设计B. 零件制造C. 零件销售D. 零件分析答案：C4. CADCAM技术中，CAM系统的核心组成部分是？A. 计算机B. 绘图仪C. 数控机床D. 打印机答案：C5. 在CADCAM技术中，用于提高设计精度和效率的常用方法是？A. 手工绘图B. 计算机辅助设计C. 手工计算D. 人工测量答案：B二、多选题（每题3分，共15分）1. CADCAM技术在工业设计中的应用包括以下哪些方面？A. 产品外观设计B. 产品结构设计C. 产品销售策略D. 产品制造过程答案：A B D2. 下列哪些软件可以用于CADCAM技术？A. AutoCADB. SolidWorksC. Microsoft ExcelD. Adobe Photoshop答案：A B3. CADCAM技术可以应用于哪些行业？A. 汽车制造B. 航空航天C. 食品加工D. 医疗设备答案：A B D4. 在CADCAM系统中，常见的数据交换格式包括？A. STEPB. IGESC. PDFD. DXF答案：A B D5. CADCAM技术的优势包括？A. 提高设计效率B. 提高制造精度C. 降低生产成本D. 减少环境污染答案：A B C三、判断题（每题1分，共5分）1. CADCAM技术可以完全替代传统的手工绘图和制造方法。

（对）2. CADCAM技术只适用于大型企业，不适用于小型企业。

（错）3. CADCAM技术可以提高产品的质量和生产效率。

（对）4. CADCAM技术中的CAM只与制造过程有关，与设计无关。

工程机械CADCAM课后习题答案第一章概述1．简述产品设计制造的一般过程。

答：CAD/CAM系统是设计、制造过程中的信息处理系统，它主要研究对象描述、系统分析、方案优化、计算分析、工艺设计、仿真模拟、NC编程以及图形处理等理论和工程方法，输入的是产品设计要求，输出的是零件的制造加工信息。

2．简述CAD/CAM技术的概念、狭义和广义CAD/CAM技术的区别与联系。

答：CAD/CAM技术是以计算机、外围设备及其系统软件为基础，综合计算机科学与工程、计算机几何、机械设计、机械加工工艺、人机工程、控制理论、电子技术等学科知识，以工程应用为对象，实现包括二维绘图设计、三维几何造型设计、工程计算分析与优化设计、数控加工编程、仿真模拟、信息存贮与管理等相关功能。

区别：广义的CAD/CAM技术，是指利用计算机辅助技术进行产品设计与制造的整个过程，及与之直接和间接相关的活动；狭义的CAD/CAM技术，是指利用CAD/CAM系统进行产品的造型、计算分析和数控程序的编制联系：广义的CAD/CAM技术包容狭义的CAD/CAM技术3．传统的设计制造过程与应用CAD/CAM技术进行设计制造的过程有何区别与联系？答：区别：传统的设计与制造方式是以技术人员为中心展开的，，产品及其零件在加工过程中所处的状态，设计、工艺、制造、设备等环节的延续与保持等，都是由人工进行检测并反馈，所有的信息均交汇到技术和管理人员处，由技术人员进行对象的相关处理。

以CAD/CAM技术为核心的先进制造技术，将以人员为中心的运作模式改变为以计算机为中心的运作模式，利用计算机存贮量大、运行速度快、可无限期利用已有信息等优势，将各个设计制造阶段及过程的信息汇集在一起，使整个设计制造过程在时间上缩短、在空间上拓展，与各个环节的联系与控制均由计算机直接处理，技术人员通过计算机这一媒介实现整个过程的有序化和并行化。

联系：制造过程的各个环节基本相同。

4．简述我国CAD/CAM技术发展的过程与特点。

第一章绪论1、什么是CAD、CAM、CAPP？什么是CAD/CAM集成？答：CAD (Computer Aided Design System)是指以计算机为辅助手段来完成整个产品的设计过程、分析和绘图等工作。

CAD的功能包括：概念设计、结构设计、装配设计、曲面设计、工程图样绘制、工程分析、真实感和渲染、产品数据接口。

CAM( Computer Aided Manufacturing System) 通过计算机与生产设备直接的或间接的联系，完成从生产准备到成品制造整个过程的活动。

狭义的CAM指NC数控程序编制，包括：刀具路径规划、刀位文件生成、刀具轨迹仿真及NC代码生成。

CAPP（Computer Aided Process Planning）借助计算机根据设计阶段的信息，人机交互的或自动完成产品加工方法的选择和工艺过程的设计，称为CAPP。

CAPP的功能包括：毛坯设计、加工方法选择、工艺路线制定、工序设计、刀夹量具设计等。

CAD产生的图纸直接被CAPP，CAM 以及以后的CIMS所利用，这就是CAD/CAM集成。

2、一般所说的CAD/CAM过程链主要包括哪些内容？答：CAD/CAM过程链是一个串行的过程链，在此过程链中包括从市场需求到产品整个的产品生产过程，具体包括：1）市场需求2）产品设计（任务规划、概念设计、结构设计、施工设计）3）工艺设计（毛坯设计、工艺路线设计、工序设计、刀夹量具设计）4）加工装配（NC编程、加工仿真、NC加工、检测、装配、调试）3、CAD/CAM集成方案有哪几种？答：1）通过专用数据接口实现集成2）利用标准格式接口文件实现集成3）基于统一产品模型和数据库4）基于产品数据管理（PDM）的系统集成4、CAD/CAM的发展趋势如何？答：1）CAD/CAM系统的集成化方向发展（CIM）2）并行工程3）智能化CAD/CAM系统4）虚拟产品开发5）网络化CAD/CAM第二章CAD/CAM系统的支撑环境1、CAD/CAM系统应具备哪些基本功能答：1）交互图形输入及输出功能。

CAD CAM技术及应用作业答案作业一1．参考答案：略2．参考相应章节内容3．参考答案：P->Pre->Next = P->Next;P->Next->Pre = P->Pre;Delete P;详细代码参考相应章节4．参考相应章节内容5．参考答案S->Pre = P->Pre;P->Pre->Next = S;S->Next = P;P->Pre = S;详细代码参考相应章节6．main(){int d;int i;double ZV[]={20, 24, 26, 28, 30, 32, 35};double YF[]={1.98, 1.88, 1.85, 1.8, 1.76, 1.71, 1.64};printf("请输入当量齿数d:\n");scanf("%lf",&d);for(i=0;i<7;i++){if(d<=ZV[i]){printf("齿形系数=%f",YF[i]);break;}}}struct key{double ZV;double YF;};void main(){key shiftdim[10];FILE *fp;int d;printf("请输入当量齿数d:\n");scanf("%lf",&d);//检查文件内容fp=fopen("keydim.txt","r");for (int i=0;i<7;i++){fread(&shiftdim[i],sizeof (struct key),1,fp);if (d<=shiftdim[i].ZV){printf("齿形系数=%f",shiftdim[i].YF);break ;}}fclose(fp);}作业二8．1000100010001000100001000cos sin 001000cos sin 0010000100sin cos 000100sin cos 00010/001000100010001/001d a d aαααααααα⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥--⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦cos α=7． 参考答案：不同建模方法所得到的特征不同● 绘制截面草图，进行旋转，创建旋转特征● 创建孔特征，生成沉头孔● 使用实例特征，创建孔阵列使用边倒圆特征，创建圆角8．参考答案：略9．参考答案：略10．参考答案：略作业三11． 参考答案：略12． 参考答案()min 220.80.6f x L H W H L WH L W H =⨯⨯+⨯⨯+⨯≥⨯⨯=13． 参考答案：略14． 参考答案虚拟制造是虚拟现实技术和计算机仿真技术在制造领域的综合发展及应用，是实际制造过程在计算机上的本质实现，即采用计算机仿真与虚拟现实技术，在计算机上实现产品开发、制造，以及管理与控制等制造的本质过程，以增强制造过程各级的决策与控制能力。
