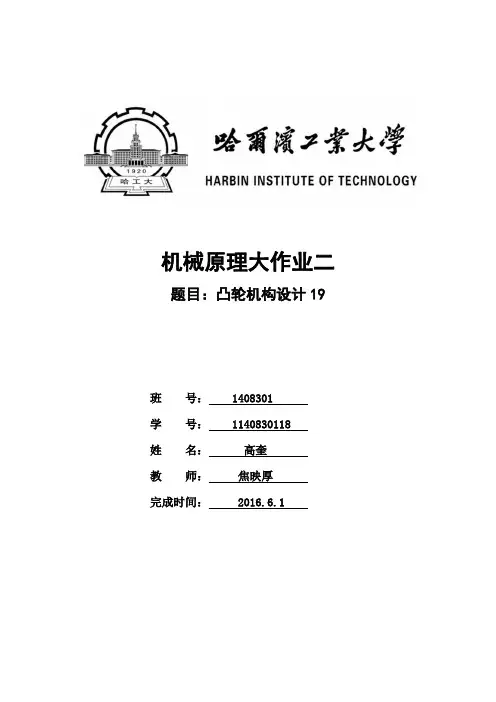

机械原理大作业二题目：凸轮机构设计19班号： 1408301学号： 1140830118姓名：高奎教师：焦映厚完成时间： 2016.6.11.从动件位移，速度，加速度图syms fai1fai2fai3=pi/3:0.01:8/9*pi;fai4=4/3*pi:0.01:2*pi;omiga=1;h=25;fai1=0:0.01:pi/3;fai2=160/180*pi:0.01:240/180*pi;s1=h*(fai1*3/pi-1/(2*pi)*sin(360/60*fai1));s2=h/2*(1+cos(180/80*(fai2-160/180*pi)));figure(1);subplot(3,1,1);subs(s1,'fai1',fai1);subs(s2,'fai2',fai2);plot(fai1,s1);hold on;plot(fai2,s2);plot(fai3,25);plot(fai4,0);xlabel('凸轮转角（rad）');ylabel('位移（mm）');title('位移图');v1=h*omiga*3/pi*(1-cos(360/60*fai1));v2=-h*omiga*180/160*sin(180/80*(fai2-160/180*pi));subplot(3,1,2);plot(fai1,v1,'g');hold on;plot(fai2,v2,'g');plot(fai3,0,'g');plot(fai4,0,'g');xlabel('凸轮转角(rad)');ylabel('速度(mm/s)');title('速度图');a1=2*pi*h*omiga^2/((60/180*pi)^2)*sin(360/60*fai1);a2=-(180/80)^2/2*h*omiga^2*cos(180/80*(fai2-160/180*pi)); subplot(3,1,3);plot(fai1,a1,'r');hold on;plot(fai2,a2,'r');plot(fai3,0,'r');plot(fai4,0,'r');xlabel('凸轮转角(rad)');ylabel('加速度(mm/s^2)');title('加速度图');2.类速度-位移图x1=60;t1=100;x2=80;t2=120;h=25;x1=x1*pi/180;x2=x2*pi/180;t1=t1*pi/180;t2=t2*pi/180; x= 0:0.001:60*pi/180;%升程s = h*(x/x1-sin(2*pi*x/x1)/(2*pi));k =-h*(1-cos(2*pi*x/x1))/x1;plot(k,s,'r'),hold on;x=160*pi/180:0.001:240*pi/180;%回程s = h*(1+cos(pi*(x-(x1+t1))/x2))/2;k = pi*h*sin(pi*(x-(x1+t1))/x2)/(2*x2);plot(k,s,'r'),hold on;%回程切线for i=-3.9:1:-3.9;f=@(k)k*tan(20/180*pi)+i;k =-50:0.1:50;s=f(k);plot(k,s),hold on;end%升程切线for i=-57:0.2:-57;f=@(k)-k*tan(55*pi/180)+i;k =-50:0.1:50;s=f(k);plot(k,s),hold on;endgrid onf=@(k)k*tan(55*pi/180);k=-50:0.1:0;s=f(k);plot(k,s);hold on;xlabel('ds/dψ');ylabel('s');title('类位移-速度图');3.压力角和曲率半径图figure(3);e=20;r0=102;s0=sqrt(r0.^2-e.^2);rs1=s0+s1;rs2=s0+s2;ang1=abs(atan((v1/omiga-e)./rs1))*180/pi; ang2=abs(atan((v2/omiga-e)./rs2))*180/pi; plot(fai1,ang1);hold on;plot(fai2,ang2);hold on;plot(fai3,9.0789);hold on;plot(fai4,11.5257);title('压力角图');h=25;t0=pi*60/180;t01=pi*80/180;ts=pi*100/180;ts1=pi*120/180;e=20;s0=100;t=0:0.001:60*pi/180;s=h*(t/t0-sin(2*pi*t/t0)/(2*pi));dx1 =(h/t0-h*cos(2*pi*t/t0)).*cos(t)-(s0+s).*sin(t)- e*cos(t); dy1=(h/t0-h*cos(2*pi*t/t0)).*sin(t)+(s0+s).*cos(t)- e*sin(t); p=sqrt(dx1.^2+dy1.^2);hold onplot(t,p);t=60*pi/180:pi/200:160*pi/180;s=h;dx2 =- sin(t).*(s + s0) - e*cos(t);dy2 =cos(t).*(s + s0) - e*sin(t);p=sqrt(dx2.^2+dy2.^2);hold onplot(t,p);t=160*pi/180:pi/200:240*pi/180;s=0.5*h*(1+cos(pi*(t-(t0+ts))/t01));dx3 =-0.5*h*pi/(2*t01)*sin((pi/t01)*(t-(t0+ts))).*cos(t)-sin(t).*(s + s0) - e*cos(t);dy3 =-0.5*h*pi/(2*t01)*sin((pi/t01)*(t-(t0+ts))).*sin(t)+ cos(t).*(s + s0) - e*sin(t);p=sqrt(dx3.^2+dy3.^2);hold onplot(t,p);t=240*pi/180:pi/200:2*pi;s=0;dx4 =- sin(t).*(s + s0) - e*cos(t);dy4 =cos(t).*(s + s0) - e*sin(t);p=sqrt(dx4.^2+dy4.^2);hold on;plot(t,p);hold off;title('曲率半径');grid on;4.凸轮理论轮廓和实际轮廓的绘制fai=0:0.01:2*pi;x1=60;t1=100;x2=80;t2=120;h=25;x1=x1.*pi./180;x2=x2.*pi./180;t1=t1.*pi./180;t2=t2.*pi./180; e=20;r0=102;s0=100;rr=20;%滚子半径x=0:pi/200:60.*pi/180;s = h.*(x./x1-sin(2.*pi.*x./x1)./(2.*pi));X1=(s0+s).*cos(x)-e.*sin(x);Y1=(s0+s).*sin(x)+e.*cos(x);X11=X1-(rr.*(cos(x).*(s + s0) - e.*sin(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);Y11=Y1-(rr.*(sin(x).*(s + s0) + e.*cos(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);plot(X1,Y1,'r',X11,Y11,'k'),hold on;plot(e*cos(fai),e*sin(fai));plot(r0*cos(fai),r0*sin(fai),'--g');x=60.*pi/180:pi/200:160.*pi/180;s=25;X2=(s0+s).*cos(x)-e.*sin(x);Y2=(s0+s).*sin(x)+e.*cos(x);X22=X2-(rr.*(cos(x).*(s + s0) - e.*sin(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);Y22=Y2-(rr.*(sin(x).*(s + s0) + e.*cos(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);plot(X2,Y2,'r',X22,Y22,'k'),hold on;x=160.*pi/180:pi/200:240.*pi/180;s=h.*(1+cos(pi.*(x-(x1+t1))./x2))./2;X3=(s0+s).*cos(x)-e.*sin(x);Y3=(s0+s).*sin(x)+e.*cos(x);X33=X3-(rr.*(cos(x).*(s + s0) - e.*sin(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);Y33=Y3-(rr.*(sin(x).*(s + s0) + e.*cos(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);plot(X3,Y3,'r',X33,Y33,'k'),hold on;x=240*pi/180:pi/200:2*pi;s=0;X4=(s0+s).*cos(x)-e.*sin(x);Y4=(s0+s).*sin(x)+e.*cos(x);X44=X4-(rr.*(cos(x).*(s + s0) - e.*sin(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);Y44=Y4-(rr.*(sin(x).*(s + s0) + e.*cos(x)))./((sin(x).*(s + s0) + e.*cos(x)).^2 + (cos(x).*(s + s0) - e.*sin(x)).^2).^(1./2);plot(X4,Y4,'r',X44,Y44,'k'),hold on;x=240:pi/200:2*pi;X4=(s0+s).*cos(x)-e.*sin(x);Y4=(s0+s).*sin(x)+e.*cos(x);plot(X4,Y4,'b');legend('凸轮实际轮廓','凸轮理论轮廓','偏距圆','基圆');grid on;axis equal;。

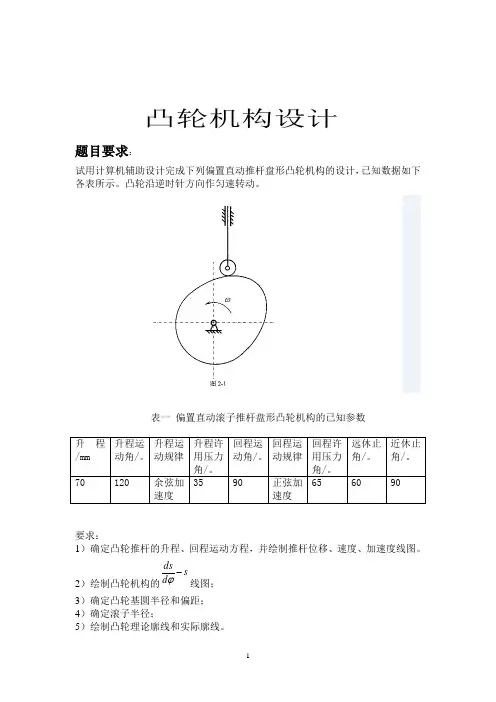

凸轮机构设计 题目要求：试用计算机辅助设计完成下列偏置直动推杆盘形凸轮机构的设计，已知数据如下各表所示。

凸轮沿逆时针方向作匀速转动。

表一 偏置直动滚子推杆盘形凸轮机构的已知参数升程/mm 升程运动角/。

升程运动规律 升程许用压力角/。

回程运动角/。

回程运动规律 回程许用压力角/。

远休止角/。

近休止角/。

70 120 余弦加速度 35 90 正弦加速度65 60 90要求：1）确定凸轮推杆的升程、回程运动方程，并绘制推杆位移、速度、加速度线图。

2）绘制凸轮机构的sd ds -ϕ线图；3）确定凸轮基圆半径和偏距；4）确定滚子半径；5）绘制凸轮理论廓线和实际廓线。

推杆运动规律：（取32w π=） 1)推程运动规律：由余弦加速度运动公式可得⎥⎦⎤⎢⎣⎡-=)cos(1211θπψh s)sin(2hw v111θπϕθπ=)cos(2h 112122θπϕθπw a = 2)回程运动规律：正弦加速度运动公式可得⎥⎦⎤⎢⎣⎡+-=)2sin(211322T h s Tθππθ ⎥⎦⎤⎢⎣⎡--=)2cos(1v322T hw θπθ )2sin(2a32222T hw θπθπ-=试中：T=）（s θθϕ+1- 经带入计算可得：s1 = 0.035*(1 - cos(1.5*x));v1=0.105/2 * w * sin(1.5 * x);a1 = 0.1575/2 * w^2 .* cos(1.5*x);s3 = 0.070*(3 - 2*z/pi + 1/(2*pi).*sin (4*z - 4* pi));v3 = -0.140/pi * w .* (1 - cos(4*z - 4* pi));a3 = 0.56 * w^2/pi .*sin(4*z - 4* pi);三 计算程序（matlab ）（1）推杆位移、速度、加速度线图编程；a.位移与转角曲线w = 2*pi/3x = 0:(pi/100):(2*pi/3);s1 = 0.035*(1 - cos(1.5*x));v1=0.105/2 * w * sin(1.5 * x);a1 = 0.1575/2 * w^2 .* cos(1.5*x);y = (2*pi/3):(pi/100):(pi);s2 = 0.070;v2=0;a2 = 0;z = (pi ):(pi/100):(3*pi/2);s3 = 0.070*(3 - 2*z/pi + 1/(2*pi).*sin (4*z - 4* pi)); v3 = -0.140/pi * w .* (1 - cos(4*z - 4* pi));a3 = 0.56 * w^2/pi .*sin(4*z - 4* pi);c = (3*pi/2):(pi/100):( 2*pi);s4 = 0;v4 = 0;a4 = 0;plot(x,s1,'b',y,s2,'b',z,s3,'b',c,s4,'b')xlabel('转角/rad')ylabel('位移/m/')title('位移与转角曲线')b.速度与转角曲线w = 2*pi/3x = 0:(pi/100):(2*pi/3);s1 = 0.035*(1 - cos(1.5*x));v1=0.105/2 * w * sin(1.5 * x);a1 = 0.1575/2 * w^2 .* cos(1.5*x);y = (2*pi/3):(pi/100):(pi);s2 = 0.070;v2=0;a2 = 0;z = (pi ):(pi/100):(3*pi/2);s3 = 0.07*(3 - 2*z/pi + 1/(2*pi).*sin (4*z - 4* pi)); v3 = -0.140/pi * w .* (1 - cos(4*z - 4* pi));a3 = 0.56 * w^2/pi .*sin(4*z - 4* pi);c = (3*pi/2):(pi/100):( 2*pi);s4 = 0;v4 = 0;a4 = 0;plot(x,v1,'g',y,v2,'g',z,v3,'g ',c,v4,'g')xlabel('转角/rad')ylabel('速度/(m/s)')title('速度与转角曲线')c.加速度与位移转角曲线w = 2*pi/3x = 0:(pi/100):(2*pi/3);s1 = 0.035*(1 - cos(1.5*x));v1=0.105/2 * w * sin(1.5 * x);a1 = 0.1575/2 * w^2 .* cos(1.5*x);y = (2*pi/3):(pi/100):(pi);s2 = 0.070;v2=0;a2 = 0;z = (pi):(pi/100):(3*pi/2);s3 = 0.070*(3 - 2*z/pi + 1/(2*pi).*sin (4*z - 4* pi)); v3 = -0.140/pi * w .* (1 - cos(4*z - 4* pi));a3 = 0.56 * w^2/pi .*sin(4*z - 4* pi);c = (3*pi/2):(pi/100):( 2*pi);s4 = 0;v4 = 0;a4 = 0;plot(x,a1,'r',y,a2,'r',z,a3,'r ',c,a4,'r')xlabel('转角/rad')ylabel('加速度/(m^2/s)')title('加速度与转角曲线')（2）凸轮机构的s d -ϕds 线图编程； w = 2*pi/3x = 0:(pi/100):(2*pi/3);s1 = 35*(1 - cos(1.5*x));news1 = 35*1.5*sin(1.5*x);y = (2*pi/3):(pi/100):(pi);s2 = 70;news2 = 0;z = (pi ):(pi/100):(3*pi/2);s3=70*(3 - 2*z/pi + 1/(2*pi).*sin (4*z - 4* pi));news3 =-140/pi * w .* (1 - cos(4*z - 4* pi));c = (3*pi/2):(pi/100):( 2*pi);s4 = 0;news4 = 0;plot(news1,s1,'b',news2,s2,'b',news3,s3,'b',news4,s4,'b')xlabel('ds/dp');ylabel('(位移s/mm)')title('ds/dp 与位移s 曲线') grid（3）确定基圆半径和偏距；（4）经过对凸轮机构的s d -ϕds 线图分析确定其偏距e=17,s=70,基圆半径r0=32，，得s0=50; a.先求凸轮理论轮廓曲线，程序如下：w = 2*pi/3;s0 = 50;s = 70;e = 17;x = 0:(pi/100):(2*pi/3);x1 = (s + s0)*cos(x)-e*sin(x);y1 = (s0 + s)*sin(x) - e*cos(x);y = (2*pi/3):(pi/100):(pi);x2 = (s + s0)*cos(y)-e*sin(y);y2 = (s0 + s)*sin(y) - e*cos(y);z = (pi):(pi/100):(3*pi/2);x3 = (s + s0)*cos(z)-e*sin(z);y3 = (s0 + s)*sin(z) - e*cos(z);c = (3*pi/2):(pi/100):( 2*pi);x4 = (s + s0)*cos(c)-e*sin(c);y4 = (s0 + s)*sin(c) - e*cos(c);plot(x1,y1,'b',x2,y2,'b',x3,y3,'b',x4,y4,'b');xlabel('x/mm')ylabel('y/mm')title('理轮轮曲线')b.再通过该廓线求其最小曲率半径，程序如下：v=[];syms x1 x2 x3 x4 x5s0 = 50;e = 20;s1 = 35*(1 - cos(1.5*x1));t1 = (s1 + s0)*cos(x1)-e*sin(x1);y1 = (s0 + s1)*sin(x1) - e*cos(x1);tx1=diff(t1,x1);txx1=diff(t1,x1,2);yx1=diff(y1,x1);yxx1=diff(y1,x1,2);for xx1= 0:(pi/100):(2*pi/3);k1=subs(abs((tx1*yxx1-txx1*yx1)/(tx1^2+yx1^2)^1.5),{x1},{xx1}); v=[v,1/k1];ends2 = 70;t2 = (s2 + s0)*cos(x2)-e*sin(x2);y2 = (s0 + s2)*sin(x2) - e*cos(x2);tx2=diff(t2,x2);txx2=diff(t2,x2,2);yx2=diff(y2,x2);yxx2=diff(y2,x2,2);for xx2=(2*pi/3):(pi/100):(pi);k2=subs(abs((tx2*yxx2-txx2*yx2)/(tx2^2+yx2^2)^1.5),{x2},{xx2}); v=[v,1/k2];ends3 = 110*(10/3- 2*x3/pi + 1/(2*pi).*sin (4*x3 - 14* pi/3));t3 = (s3 + s0)*cos(x3)-e*sin(x3);y3 = (s0 + s3)*sin(x3) - e*cos(x3);tx3=diff(t3,x3);txx3=diff(t3,x3,2);yx3=diff(y3,x3);yxx3=diff(y3,x3,2);for xx3=(pi):(pi/100):(3*pi/2);k3=subs(abs((tx3*yxx3-txx3*yx3)/(tx3^2+yx3^2)^1.5),{x3},{xx3}); v=[v,1/k3];ends4 = 0;t4 = (s4 + s0)*cos(x4)-e*sin(x4);y4 = (s0 + s4)*sin(x4) - e*cos(x4);tx4=diff(t4,x4);txx4=diff(t4,x4,2);yx4=diff(y4,x4);yxx4=diff(y4,x4,2);for xx4=(3*pi/2):(pi/100):( 2*pi);k4=subs(abs((tx4*yxx4-txx4*yx4)/(tx4^2+yx4^2)^1.5),{x4},{xx4}); v=[v,1/k4];endmin(v)（3）凸轮的理论廓线和其包络线；由基圆半径确定其滚子的半径为r=8mm，其他参数保持不变；a.凸轮的理论廓线w = 2*pi/3;s0 = 50;s = 70;e = 17;x = 0:(pi/100):(2*pi/3);x1 = (s + s0)*cos(x)-e*sin(x);y1 = (s0 + s)*sin(x) - e*cos(x);y = (2*pi/3):(pi/100):(pi);x2 = (s + s0)*cos(y)-e*sin(y);y2 = (s0 + s)*sin(y) - e*cos(y);z = (pi ):(pi/100):(3*pi/2);x3 = (s + s0)*cos(z)-e*sin(z);y3 = (s0 + s)*sin(z) - e*cos(z);c = (3*pi/2):(pi/100):( 2*pi);x4 = (s + s0)*cos(c)-e*sin(c);y4 = (s0 + s)*sin(c) - e*cos(c);plot(x1,y1,'b',x2,y2,'b',x3,y3,'b',x4,y4,'b');xlabel('x/mm')ylabel('y/mm')title('理轮轮曲线')b.凸轮的包络线w = 2*pi/3;s0 = 50;e = 17;r = 8;x = 0:(pi/100):(2*pi/3);s1 = 35*(1 - cos(1.5*x));x1 = (s1 + s0).*cos(x) - e*sin(x);y1 = (s0 + s1).*sin(x) - e*cos(x);n1 = -(35*1.5*sin(x) + s0).*sin(x) -e*cos(x);m1 = (s0 + 35*1.5*sin(x) ).*cos(x) + e*sin(x);xt1 = x1+(r*m1)./(sqrt(n1.^2+m1.^2));yt1 = y1 - (r*n1)./sqrt(m1.^2 +n1.^2);xw1 = x1 - (r*m1)./sqrt(m1.^2 +n1.^2);yw1 = y1 + (r*n1)./sqrt(m1.^2 +n1.^2);y = (2*pi/3):(pi/100):(pi);s2 = 70;x2 = (s2 + s0).*cos(y)-e*sin(y);y2 = (s0 + s2).*sin(y) - e*cos(y);n2 = -s0.*sin(y)-e*cos(y);m2 = s0 .*cos(y) + e*sin(y);xt2 = x2 + (r*m2)./sqrt(m2.^2+n2.^2);yt2 = y2 - (r*n2)./sqrt(m2.^2+n2.^2);xw2 = x2 - (r*m2)./sqrt(m2.^2+n2.^2);yw2 = y2 + (r*n2)./sqrt(m2.^2+n2.^2);z = (pi ):(pi/100):(3*pi/2);s3 = 70*(3- 2*z/pi + 1/(2*pi).*sin (4*z - 4* pi));x3 = (s3 + s0).*cos(z)-e*sin(z);y3 = (s0 + s3).*sin(z) - e*cos(z);n3 = -(140/pi *cos(4*z - 4*pi) + s0).*sin(z)-e*cos(z); m3 = (s0 + 140/pi *cos(4*z - 4*pi)).*cos(z) + e*sin(z);xt3= x3 + (r*m3)./sqrt(m3.^2+n3.^2);yt3 = y3 - (r*n3)./sqrt(m3.^2+n3.^2);xw3 = x3 -(r* m3)./sqrt(n3.^2+m3.^2);yw3 = y3 + (r*n3)./sqrt(n3.^2+m3.^2);c = (3*pi/2):(pi/100):( 2*pi);s4 = 0;x4 = (s4 + s0).*cos(c)-e*sin(c);y4 = s0 .*sin(c) - e*cos(c);n4 = - s0.*sin(c)-e*cos(c);m4 = s0 .*cos(c) + e*sin(c);xt4= x4 + (r*m4)./sqrt(m4.^2+n4.^2);yt4 = y4 - (r*n4)./sqrt(m4.^2+n4.^2);xw4 = x4 - (r*m4)./sqrt(n4.^2+m4.^2);yw4 = y4 + (r*n4)./sqrt(n4.^2+m4.^2);plot(xw1,yw1,'b',xw2,yw2,'b',xw3,yw3,'b',xw4,yw4,'b') xlabel('x/mm')ylabel('y/mm')title('凸轮的包络线')grid。

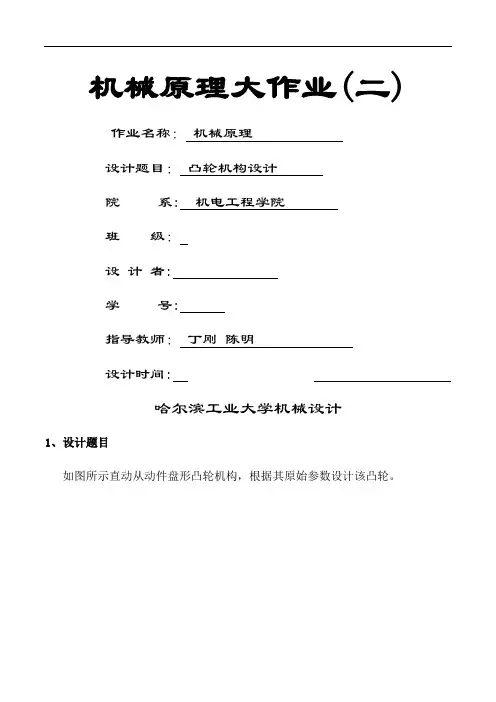

机械原理大作业(二) 作业名称：机械原理设计题目：凸轮机构设计院系: 机电工程学院班级：设计者:学号:指导教师：丁刚陈明设计时间:哈尔滨工业大学机械设计1、设计题目如图所示直动从动件盘形凸轮机构，根据其原始参数设计该凸轮。

表一:凸轮机构原始参数序号升程(mm) 升程运动角(º)升程运动规律升程许用压力角（º)回程运动角（º)回程运动规律回程许用压力角(º)远休止角(º）近休止角（º)１2 ８0 1５０正弦加速度30 １０0 正弦加速度60 ６0 50２、凸轮推杆运动规律(1)推杆升程运动方程S=ｈ［φ/Φ0-siｎ（２πφ/Φ0)]V＝hω1／Φ０[１-ｃos(2πφ/Φ0）]a=2πhω１2sin(2πφ／Φ0)/Φ02式中:h=1５0，Φ0=5π／6,0<=φ<=Φ０,ω1=1(为方便计算)(2)推杆回程运动方程S=h[1-T/Φ１＋sin(2πＴ/Φ1)/２π]V= -hω１/Φ1[1-coｓ(2πT/Φ1)]ａ＝－２πhω12sin(２πT／Φ1)／Φ1２式中:h=150,Φ１=5π/9，７π/６<＝φ<=3１π／18,T=φ-7π/6３、运动线图及凸轮线图运动线图:用Ｍatlａｂ编程所得源程序如下:t=0:pi/５00:2*pｉ;ｗ1=1;h=150;lｅng=ｌeｎgｔh(ｔ);ｆor m=1:leng;if ｔ(m)＜=5*ｐi/6S(ｍ) = h*(t(m)/(5*pｉ/６)-sin（2*pi*t(m)/(5＊ｐi/6））/(2＊ｐi）);v(m)=h*w1*(1-cos（2*ｐi＊ｔ(m)／(5*pi/6)）)/(５*ｐi/6)；a(m)＝２*ｈ*w1＊w1*ｓin(２*pi*t（m)/(5＊pi/6)）/((5＊pｉ/6)*(5*pｉ/6))；% 求退程位移,速度,加速度elseｉｆt（m)＜=7*pｉ/6Ｓ(m）=h;v（m)=0;a(m)=０；% 求远休止位移，速度，加速度elｓｅif ｔ(ｍ)<=31*pi/１8T(m)＝t(m)-２1＊pi／18;S(m)=ｈ*(1-T(ｍ)／(5*pi/９)＋sｉｎ(2*pi＊T(m)/(5*pｉ／9）)/(2*pi）);v（ｍ)=－h/(5*pi/９）*(１-ｃos(2*pi*T（m)/(5*pi/９）))；a(m)=-２*pi＊h／(5*pi/9）＾2*sin(2＊pi＊Ｔ(m）/（5*pｉ/9));％求回程位移,速度，加速度elｓｅＳ（m)=0;v(m)=0;a(m)=０;% 求近休止位移，速度,加速度endend推杆位移图推杆速度图推杆加速度图4、确定凸轮基圆半径与偏距在凸轮机构得ds/dφ-s线图里再作斜直线Ｄt dｔ与升程得［ｄs/dφ-s(φ)］曲线相切并使与纵坐标夹角为升程许用压力角[α],则D t d t线得右下方为选择凸轮轴心得许用区。

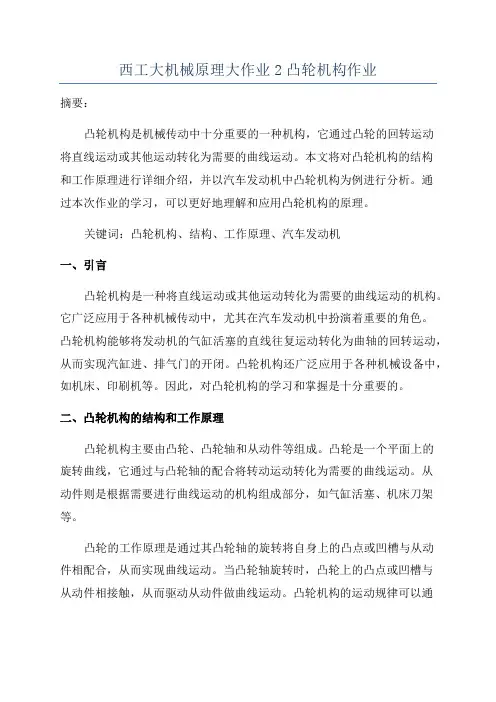

西工大机械原理大作业2凸轮机构作业摘要：凸轮机构是机械传动中十分重要的一种机构，它通过凸轮的回转运动将直线运动或其他运动转化为需要的曲线运动。

本文将对凸轮机构的结构和工作原理进行详细介绍，并以汽车发动机中凸轮机构为例进行分析。

通过本次作业的学习，可以更好地理解和应用凸轮机构的原理。

关键词：凸轮机构、结构、工作原理、汽车发动机一、引言凸轮机构是一种将直线运动或其他运动转化为需要的曲线运动的机构。

它广泛应用于各种机械传动中，尤其在汽车发动机中扮演着重要的角色。

凸轮机构能够将发动机的气缸活塞的直线往复运动转化为曲轴的回转运动，从而实现汽缸进、排气门的开闭。

凸轮机构还广泛应用于各种机械设备中，如机床、印刷机等。

因此，对凸轮机构的学习和掌握是十分重要的。

二、凸轮机构的结构和工作原理凸轮机构主要由凸轮、凸轮轴和从动件等组成。

凸轮是一个平面上的旋转曲线，它通过与凸轮轴的配合将转动运动转化为需要的曲线运动。

从动件则是根据需要进行曲线运动的机构组成部分，如气缸活塞、机床刀架等。

凸轮的工作原理是通过其凸轮轴的旋转将自身上的凸点或凹槽与从动件相配合，从而实现曲线运动。

当凸轮轴旋转时，凸轮上的凸点或凹槽与从动件相接触，从而驱动从动件做曲线运动。

凸轮机构的运动规律可以通过凸轮的轮廓形状来确定，因此，在设计凸轮机构时，需要根据所需要的运动曲线来确定凸轮的形状和参数。

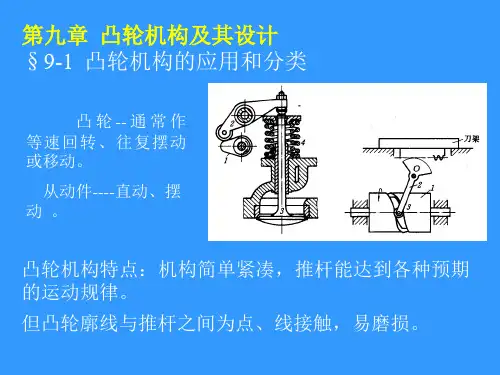

三、汽车发动机中的凸轮机构汽车发动机中的凸轮机构是一个非常典型的凸轮机构应用案例。

它通过凸轮的回转运动来驱动气缸活塞做往复运动，并控制气缸进、排气门的开闭。

凸轮机构通过凸轮轴上的凸点和凹槽与气门机构相连接，从而实现曲线运动。

汽车发动机中的凸轮机构一般由凸轮轴、凸轮、气门弹簧、气门和凸轮轴链条组成。

凸轮轴位于汽车发动机的上部，凸轮装在凸轮轴上，通过气门弹簧与气门相连接。

当凸轮轴旋转时，凸轮上的凸点或凹槽与气门弹簧相接触，从而控制气门的开闭，进而控制气缸的进、排气。

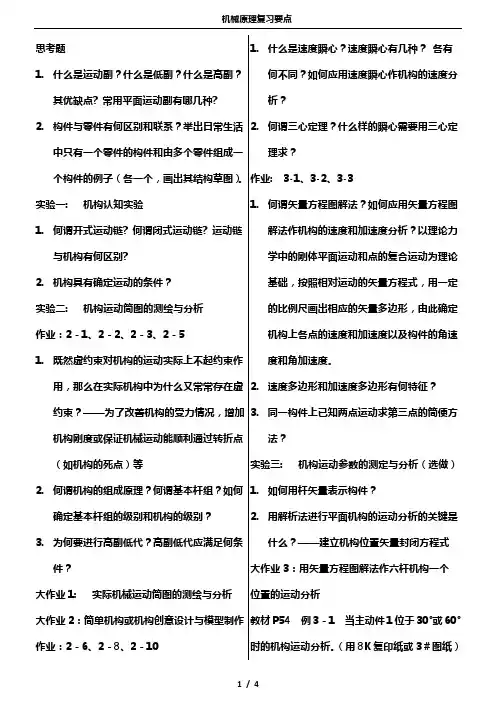

思考题1.什么是运动副？什么是低副？什么是高副？其优缺点? 常用平面运动副有哪几种?2.构件与零件有何区别和联系？举出日常生活中只有一个零件的构件和由多个零件组成一个构件的例子（各一个，画出其结构草图）。

实验一: 机构认知实验1.何谓开式运动链? 何谓闭式运动链? 运动链与机构有何区别?2.机构具有确定运动的条件？实验二: 机构运动简图的测绘与分析作业：2－1、2－2、2－3、2－51.既然虚约束对机构的运动实际上不起约束作用，那么在实际机构中为什么又常常存在虚约束？——为了改善机构的受力情况，增加机构刚度或保证机械运动能顺利通过转折点（如机构的死点）等2.何谓机构的组成原理？何谓基本杆组？如何确定基本杆组的级别和机构的级别？3.为何要进行高副低代？高副低代应满足何条件？大作业1: 实际机械运动简图的测绘与分析大作业2：简单机构或机构创意设计与模型制作作业：2－6、2－8、2－101.什么是速度瞬心？速度瞬心有几种？各有何不同？如何应用速度瞬心作机构的速度分析？2.何谓三心定理？什么样的瞬心需要用三心定理求？作业: 3-1、3-2、3-31.何谓矢量方程图解法？如何应用矢量方程图解法作机构的速度和加速度分析？以理论力学中的刚体平面运动和点的复合运动为理论基础，按照相对运动的矢量方程式，用一定的比例尺画出相应的矢量多边形，由此确定机构上各点的速度和加速度以及构件的角速度和角加速度。

2.速度多边形和加速度多边形有何特征？3.同一构件上已知两点运动求第三点的简便方法？实验三: 机构运动参数的测定与分析（选做）1.如何用杆矢量表示构件？2.用解析法进行平面机构的运动分析的关键是什么？——建立机构位置矢量封闭方程式大作业3：用矢量方程图解法作六杆机构一个位置的运动分析教材P54 例3－1 当主动件1位于30°或60°时的机构运动分析。

（用8K复印纸或3＃图纸）大作业4：用解析法作P54 例3－1六杆机构一个运动循环的运动分析 (选做)1.何为机构的动态静力分析？2.惯性力（矩）的方向如何确定？作业: 4-1、4-5、4-61.何谓当量摩擦系数？引入当量摩擦系数的目的？——是将移动副元素为其他几何形状的摩擦转化为平面摩擦时与平面摩擦相当的摩擦因数（系数），引入当量摩擦系数的概念是为了使问题简化。

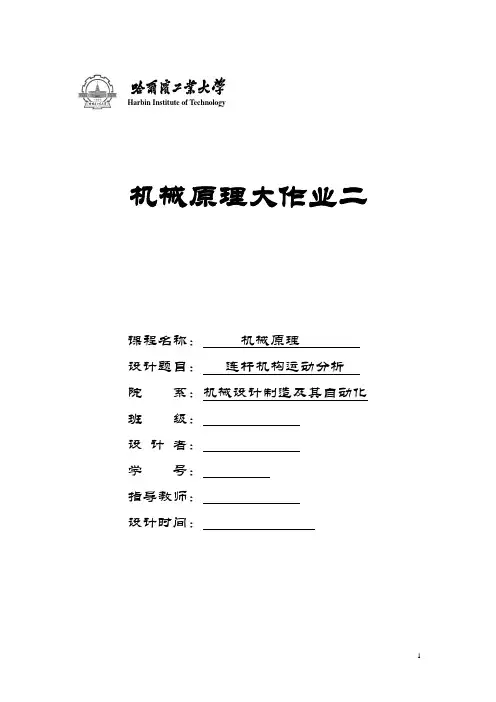

Harbin Institute of Technology机械原理大作业二课程名称：机械原理设计题目：连杆机构运动分析院系：机械设计制造及其自动化班级：设计者：学号：指导教师：设计时间：一．设计题目设计直动从动件盘形凸轮机构，凸轮机构原始参数 序号 升程(mm) 升程运动角(º) 升程运 动规律升程许用压力角（º） 回程运动角（º）回程运 动规律回程许用压力角（º）远休止角 （º）近休止角 （º） 22 120 90等加等减速 4080等减等加速 70 70120二． 凸轮推杆运动规律1.运动规律（等加速等减速运动） 推程 0450≤≤ϕ2229602ϕπϕ=⎪⎪⎭⎫ ⎝⎛Φ=h s ϕπωϕω2219204=Φ=h v2220219204πωω=Φ=h a 推程 009045≤≤ϕ()222020)2(9601202ϕππϕ--=-ΦΦ-=hh s())2(1920422ϕπωπϕω-=-ΦΦ=h v222219204ωπω-=Φ-=h a2.运动规律（等加速等减速运动） 回程 00200160≤≤ϕ ()[]2222)98(9601202πϕπϕ--=Φ+Φ-Φ-=S h h s ()[])98(1920-4-22πϕωπϕω-=Φ+Φ-Φ=S h v 222219204ωπω-=Φ-=h a回程 00240200≤≤ϕ ()[]222'002)34(9602ϕππϕ-=-Φ+Φ+ΦΦ=S h s ()[])34(1920-4-2'002ϕπωπϕω-=-Φ+Φ+ΦΦ=S h v222219204ωπω=Φ=h a三．推杆位移、速度、加速度线图及凸轮s d ds-φ线图采用VB 编程，其源程序及图像如下： 1.位移：Private Sub Command1_Click()Timer1.Enabled = True '开启计时器 End SubPrivate Sub Timer1_Timer() Static i As SingleDim s As Single, q As Single 'i 作为静态变量，控制流程；s 代表位移；q 代表角度 Picture1.CurrentX = 0 Picture1.CurrentY = 0 i = i + 0.1 If i <= 45 Then q = is = 240 * (q / 90) ^ 2Picture1.PSet Step(q, -s), vbRedElseIf i >= 45 And i <= 90 Thenq = is = 120 - 240 * ((90 - q) ^ 2) / (90 ^ 2)Picture1.PSet Step(q, -s), vbGreenElseIf i >= 90 And i <= 150 Thenq = is = 120Picture1.PSet Step(q, -s), vbBlackElseIf i >= 150 And i <= 190 Thenq = is = 120 - 240 * (q - 150) ^ 2 / 6400Picture1.PSet Step(q, -s), vbBlueElseIf i >= 190 And i <= 230 Thenq = is = 240 * (230 - q) ^ 2 / 6400Picture1.PSet Step(q, -s), vbRedElseIf i >= 230 And i <= 360 Thenq = is = 0Picture1.PSet Step(q, -s), vbBlackElseEnd IfEnd Sub2.速度Private Sub Command2_Click()Timer2.Enabled = True '开启计时器End SubPrivate Sub Timer2_Timer()Static i As SingleDim v As Single, q As Single, w As Single 'i为静态变量，控制流程；q代表角度；w代表角速度，此处被赋予50Picture1.CurrentX = 0Picture1.CurrentY = 0w = 50i = i + 0.1If i <= 45 Thenq = iv = 480 * w * q / 8100Picture1.PSet Step(q, -v), vbRedElseIf i >= 45 And i <= 90 Thenq = iv = 480 * w * (90 - q) / 8100Picture1.PSet Step(q, -v), vbBlack ElseIf i >= 90 And i <= 150 Thenq = iv = 0Picture1.PSet Step(q, -v), vbGreen ElseIf i >= 150 And i <= 190 Then q = iv = -480 * w * (q - 150) / 6400Picture1.PSet Step(q, -v), vbBlue ElseIf i >= 190 And i <= 230 Thenq = iv = -480 * w * (230 - q) / 6400Picture1.PSet Step(q, -v), vbRedElseIf i >= 230 And i <= 360 Then q = iv = 0Picture1.PSet Step(q, -v), vbBlack ElseEnd IfEnd Sub3.加速度Private Sub Command3_Click()Timer3.Enabled = True '开启计时器End SubPrivate Sub Timer3_Timer()Static i As SingleDim a As Single, w As Single, q As Single 'i为静态变量，控制流程；a代表加速度；q代表角度；w代表角速度w = 50Picture1.CurrentX = 0Picture1.CurrentY = 0i = i + 0.1If i <= 45 Thenq = ia = 480 * w ^ 2 / 8100Picture1.PSet Step(q, -a), vbRedElseIf i >= 45 And i <= 90 Thenq = ia = -480 * w ^ 2 / 8100Picture1.PSet Step(q, -a), vbBlackElseIf i >= 90 And i <= 150 Thenq = ia = 0Picture1.PSet Step(q, -a), vbGreenElseIf i >= 150 And i <= 190 Thenq = ia = -480 * w ^ 2 / 6400Picture1.PSet Step(q, -a), vbBlueElseIf i >= 190 And i <= 230 Thenq = ia = 480 * w ^ 2 / 6400Picture1.PSet Step(q, -a), vbRedElseIf i >= 230 And i <= 360 Thenq = ia = 0Picture1.PSet Step(q, -a), vbBlackElseEnd IfEnd Sub4.ds/dq---dsPrivate Sub Command4_Click()Timer4.Enabled = True '开启计时器；建立坐标系Picture1.Scale (-400, -400)-(400, 400)End SubPrivate Sub Timer4_Timer()Static i As SingleDim x As Single, s As Single, q As Single, scaley As Single, t As Single 'i为静态变量，控制流程；x代表位移；s代表纵坐标ds/dq；q代表角度Picture1.CurrentX = 0Picture1.CurrentY = 0scaley = 1t = 3.14 / 180i = i + 0.1If i <= 45 Thenq = i * tx = 194.734 * qs = 240 * (2 * q / 3.14) ^ 2Picture1.PSet Step(x, -s), vbRedElseIf i >= 45 And i <= 90 Thenq = i * tx = 194.734 * (3.14 / 2 - q)s = 120 - 97.367 * (3.14 / 2 - q) ^ 2Picture1.PSet Step(x, -s), vbRedElseIf i >= 90 And i <= 150 Thenq = i * tx = 0s = 120 * scaleyPicture1.PSet Step(x, -s), vbRedElseIf i >= 150 And i <= 190 Thenq = i * tx = -246.46 * (q - 5 * 3.14 / 6)s = 120 - 123.23 * (q - 5 * 3.14 / 6) ^ 2 Picture1.PSet Step(x, -s), vbRedElseIf i >= 190 And i <= 230 Thenq = i * tx = -246.46 * (23 * 3.14 / 18 - q)s = 123.23 * (23 * 3.14 / 18 - q) ^ 2Picture1.PSet Step(x, -s), vbRedElseIf i >= 230 And i <= 360 Thenq = i * tx = 0s = 0Picture1.PSet Step(x, -s), vbRedElseEnd IfEnd Sub四．确定凸轮基圆半径和偏距1. 求切点转角在图中，右侧曲线为升程阶段的类速度-位移图，作直线Dt dt与其相切，且位移轴正方向呈夹角[ 1]=300,则切点处的斜率与直线D t d t的斜率相等，因为kDtdt=tan600,右侧曲线斜率可以表示为：q;q=tan600继而求出切点坐标（337.272,292.084）。

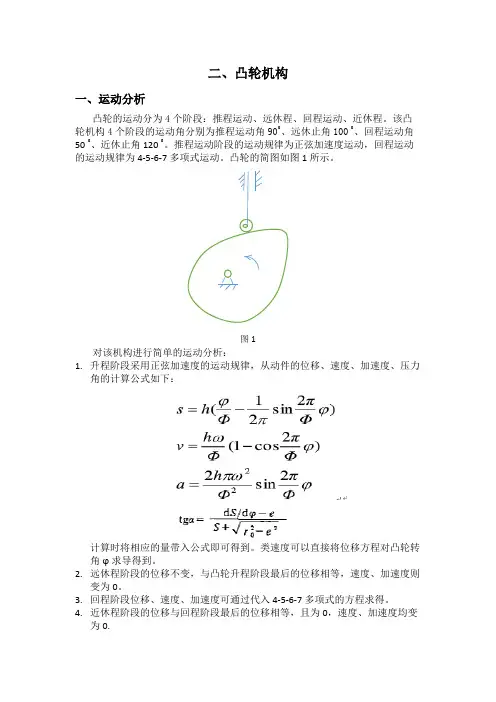

二、凸轮机构一、运动分析凸轮的运动分为4个阶段：推程运动、远休程、回程运动、近休程。

该凸轮机构4个阶段的运动角分别为推程运动角90˚、远休止角100 ˚、回程运动角50 ˚、近休止角120 ˚。

推程运动阶段的运动规律为正弦加速度运动，回程运动的运动规律为4-5-6-7多项式运动。

凸轮的简图如图1所示。

图1对该机构进行简单的运动分析：1.升程阶段采用正弦加速度的运动规律，从动件的位移、速度、加速度、压力角的计算公式如下：计算时将相应的量带入公式即可得到。

类速度可以直接将位移方程对凸轮转角ϕ求导得到。

2.远休程阶段的位移不变，与凸轮升程阶段最后的位移相等，速度、加速度则变为0。

3.回程阶段位移、速度、加速度可通过代入4-5-6-7多项式的方程求得。

4.近休程阶段的位移与回程阶段最后的位移相等，且为0，速度、加速度均变为0.二、流程框图图2三、运用VC编程#include<stdio.h>#include<math.h>#define pi 3.141592654 //定义全局变量int main() //主函数{int i,j,k,l;double s; //定义位移量double v; //定义速度量double a; //定义加速度量double r; //定义弧度制角度量double d,o,m,t=40,x1,x2,y1,y2,d1,d2; //定义中间变量double p; //定义角度制角度量double w=1; //定义并角速度量赋值double R=50; //定义基圆半径double e=30; //定义偏距double n; //定义压力角double u; //定义曲率半径double Rr=17; //定义滚子半径并赋值double x,y,X,Y; //定义实际与理论廓线上点的坐标r=0;for(i=0;i<20;i++){s=20/pi*(4*r-sin(4*r));x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=80/pi*(1-cos(4*r));v=80/pi*(1-cos(4*r));a=320/pi*sin(4*r);m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+pi/40;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}r=pi/2;for(j=0;j<5;j++){s=s;x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=0;v=0;a=0;m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+pi/9;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}r=(19*pi)/18;for(k=0;k<20;k++){o=(18*r-19*pi)/(5*pi);s=40*(1-35*pow(o,4)+84*pow(o,5)-70*pow(o,6)+20*pow(o,7));x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=18*40/5/pi*(-35*4*pow(o,3)+84*5*pow(o,4)-70*6*pow(o,5)+20*7*pow(o,6));v=-80/pi*(140*pow(o,3)-420*pow(o,4)+420*pow(o,5)-140*pow(o,6));a=-160/pi*(420*pow(o,2)-1680*pow(o,3)+2100*pow(o,4)-840*pow(o,5));m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+pi/72;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}r=(4*pi)/3;for(l=0;l<5;l++){s=s;x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=0;v=0;a=0;m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+2*pi/15;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}return 0;}四、计算结果处理1.输出数据位移s、速度v、加速度a、类速度ds/dϕ、压力角α、曲率半径ρ（其中曲率半径缺失的数据为太大而不合题意的数据，已将其舍去）:表1凸轮轮廓：理论廓线坐标、实际廓线坐标：表22.根据输出数据做出图像：图2图3图4图5图6图7图8。

机械设计基础凸轮机构在机械设计中，凸轮机构是一种常见且重要的机械传动机构，它利用凸轮的凸缘与从动件（如滚子或柱塞）的凹槽相互作用，将旋转运动转换为直线运动或者其他特定的运动形式，广泛应用于各种机器和设备中。

下面将介绍凸轮机构的基本原理和常见类型，并探讨其在机械设计中的应用。

凸轮机构是一种基于凸轮运动的机械传动机构，其工作原理是通过凸轮的不规则形状使凹槽中的从动件产生预期的运动。

凸轮可以是一个圆柱体的一部分，也可以是一个分离的轴螺栓，并且可以具有各种形状的凸缘。

凹槽中的从动件可以是滚子、柱塞、针杆等。

凸轮机构常见的基本动作包括推动、提升、转动、倾斜、抛射等。

凸轮机构的工作过程中，凸轮的凸缘和从动件的凹槽在运动过程中不断接触和分离，从而实现所需的运动形式。

凸轮的凹槽形状和凸度的大小直接影响从动件的运动形态和速度。

在凸轮机构的设计中，需要考虑凸轮的基本形状、凹槽的形状和尺寸以及凸轮和从动件之间的相对位置等因素。

同时，还需要对从动件的负载、速度和运动惯量等进行估算和计算，以确保凸轮机构可以正常工作并满足设计要求。

凸轮机构在机械设计中有广泛的应用。

最常见的应用是在内燃机中，凸轮机构用于驱动气门的开启和关闭，控制燃气的进出，实现正常的运转。

此外，凸轮机构还可以用于机床上的工件夹持、印刷机上的纸张送纸、纺织机上的细纱传动等。

另外，凸轮机构还可以用于高精度和高速度的机械系统中。

例如，在印刷机上，凸轮机构被用来实现纸张进给、定位和印刷等动作，凸轮的凹槽形状和凸度的大小非常关键，以确保纸张的正确进给和精确的印刷位置。

此外，凸轮机构还可以通过改变凸轮的形状和凹槽的设计，实现多种复杂的运动形式。

例如，通过使用多个凸轮和从动件，可以实现复杂的步进运动、循环运动和连续运动。

这种应用在自动化生产线、工业机器人和动画制作等领域非常常见。

总而言之，凸轮机构作为一种常见的机械传动机构，通过凸轮的运动将旋转运动转换为直线运动或其他特定的运动形式。
