半导体器件基本原理(1)

半导体的基本原理与应用在现代科技领域中，半导体技术作为一种重要的技术手段，广泛应用于电子设备、通信领域、光电子学等众多领域。

本文将介绍半导体的基本原理以及其在各个应用领域的应用。

一、半导体的基本原理半导体是介于导体和绝缘体之间的材料，其电导率介于两者之间。

半导体的电导率可以被外界环境或电磁场的改变所调控，具有可控性很强的特点。

半导体的基本原理有以下几个方面：1. 带隙：半导体的带隙是指能带中能量最高的不可占用能级与能带中能量最低的可占用能级之间的能量间隔。

半导体的带隙决定了其导电性质，一般分为直接带隙和间接带隙两种。

2. 杂质掺杂：半导体通过在其晶体结构中引入少量杂质，掺入一些外来的原子，从而改变其导电性能。

掺杂可以分为施主型掺杂和受主型掺杂两种，分别提高或降低材料的导电性能。

3. PN结：PN结是半导体器件中常见的结构，由两种掺杂类型不同的半导体材料接触而成。

PN结具有单向导电性，形成了半导体器件中重要的基础元件。

二、半导体的应用领域1. 电子设备：半导体技术在电子器件领域中有着广泛应用。

如晶体管、场效应管、二极管等都是基于半导体的器件，广泛应用于计算机、电视、手机等电子设备中。

半导体的小尺寸、低功耗以及高可靠性是其在电子设备中应用的重要原因。

2. 光电子学：半导体材料在光电转换中有着重要作用。

通过对半导体材料施加电场或光照，可以将电能转换为光能，实现光电转换效应。

例如，太阳能电池就是利用半导体材料将光能转化为电能的典型应用。

3. 通信领域：半导体技术在通信领域中发挥着至关重要的作用。

光纤通信系统利用半导体激光器将信号转换为光脉冲，并通过光纤传输实现远距离高速通信。

半导体材料的选择和应用直接影响通信系统的传输性能和稳定性。

4. 工业自动化：半导体器件在工业自动化领域中被广泛应用。

通过应用半导体材料制作的传感器、控制器等设备，可以实现对工业过程的实时监测和自动控制，提高生产效率和产品质量。

5. 医疗科技：半导体技术在医疗科技领域也有重要应用。

半导体器件的原理和应用近年来，随着信息技术的飞速发展，半导体器件逐渐成为支撑现代社会的重要组成部分。

从智能手机到电子游戏机，从电脑到工业自动化，半导体器件的应用范围越来越广泛，其快速的发展也为人们的生活带来了极大的便利。

半导体器件的原理半导体器件是一种能够控制电流的电子元器件，它们的原理基于半导体物理学。

半导体物理学的核心是固体中电子和空穴的扩散，其基本原理和经典电动力学不同。

在半导体中，电子和空穴处于不同的能级上，而且互相之间也会发生相互作用。

这使得电子和空穴在半导体中无法像在金属中那样自由运动。

半导体器件通过控制这些电子和空穴的行为来控制电流的流动。

具体而言，半导体器件可以通过引入掺杂（即将另一种物质添加到半导体中）来改变半导体中电子和空穴的数量和能级分布，以及控制半导体的电阻和导电性。

此外，半导体器件中常常还包含了能够在电场或电压下工作的微小电容器和微型电感器等，并通过将它们与控制晶体管相结合，从而实现了电子设备中的各种功能。

半导体器件的应用半导体器件在通信、信息处理、能源、军事、航天、工业控制等领域发挥着深远的影响。

下面我们将分别介绍几种常见的半导体器件及其应用：1. 整流器整流器是一种将交流电（AC）变成直流电（DC）的装置，其原理是利用半导体器件的电流单向导电特性。

整流器广泛应用于电源、无线电、反向深度充电等领域。

2. 逆变器逆变器是一种将直流电转换成交流电的器件，广泛应用于交流电动驱动器、升压电源、电网与太阳能等电力系统。

3. 晶体管晶体管是半导体器件中最重要的器件之一，它是从真空管器件机械框架中发展出来的。

晶体管的应用范围非常广泛，包括各种计算机、音频设备、消费类电器和通信设备，以及电子储存器等领域。

此外，晶体管还被广泛地用于模拟电路和数字电路中。

4. 光电器件光电器件使用半导体材料的光电效应来将光信号转换为电信号或将电信号转换为光信号。

光电器件包括光电二极管、光敏电阻、光电晶体管和光伏电池等，广泛应用于光通信、光电子计算、显示器和太阳能电池等领域。

半导体物理与器件的基本原理解析半导体是一种能够在一定条件下既能导电又能绝缘的物质，因其在电子学领域的广泛应用而备受关注。

本文将对半导体物理及器件的基本原理进行解析，为读者提供更全面的了解。

一、半导体物理基础1. 原子结构半导体是由原子构成的，涉及到原子的结构和性质非常重要。

原子包含了原子核和绕核运动的电子。

每个原子都有自己的特定电子结构和能级分布。

2. 能带理论能带理论是解释电子在固体中运动的模型。

根据能带理论，固体的电子能级可以分为多个能带，其中最高填充的被称为价带，最低未被填充的被称为导带。

价带与导带之间的能量间隙称为禁带宽度。

3. 共价键与禁带在半导体中，原子通过共价键形成晶体。

共价键是由原子之间的电子互相共享形成的。

晶体中的共价键形成了价带，而禁带宽度是导带和价带之间的能隙。

二、半导体器件原理解析1. P-N 结P-N 结是最基本也是最重要的半导体器件。

它由一片N型半导体和一片P型半导体组成。

在P-N 结中，P型半导体中的空穴与N型半导体中的电子发生重组，产生了一个空穴-电子对。

这种特殊的结构和电子重组现象使得P-N 结具有二极管特性。

2. 二极管二极管是一种基本半导体器件，它由P-N 结组成。

二极管具有一个P型区域和一个N型区域，其中P型区域为阳极，N型区域为阴极。

正向偏置时，电流可以流过二极管；反向偏置时，电流无法通过二极管。

3. 晶体管晶体管是一种用来放大和开关电信号的半导体器件。

它由三个区域构成：发射极（Emitter）、基极（Base）和集电极（Collector）。

晶体管的工作原理是通过外加电压控制基区的电流，从而控制集电极和发射极之间的电流流动。

4. MOSFETMOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的半导体器件，用于放大和开关电信号。

MOSFET由金属栅极、绝缘层和半导体通道构成。

通过改变栅极电压，可以控制通道中的电流。

5. 整流器整流器是一种将交流电转换为直流电的设备。

半导体的工作原理半导体是一种材料，其工作原理基于其特殊的电子能级结构和导电性质。

半导体的原子结构类似于晶体结构，但其电子能级分布具有较小的能隙。

在纯净的半导体中，其电子能级被填满，带电的电子与正电荷的原子核相互吸引而保持稳定。

当外部某种条件影响下，例如施加电场或加热，半导体中的电子将被激发，跃迁到较高的能级或离开原子。

半导体中的电子行为可通过以下两种方式解释：1. 带电的电子：当半导体中的某些原子减少了电子，就会出现阳离子空穴（空位）。

这些空穴可以看作带正电的“粒子”，并具有与电子相反的电荷。

空穴在半导体中以一种类似于正电子的方式运动，可以传导电流。

2. 杂质的掺入：半导体中添加一些杂质原子，可以改变其导电性质。

通过掺入杂质，半导体的电子能级结构发生变化，形成额外的能级，称为“杂质能级”。

这些额外的能级可用于电子的传导，从而增加了半导体的导电能力。

根据杂质的种类和掺入量的不同，半导体可以分为N型半导体和P型半导体。

在一个典型的半导体器件中，如二极管或晶体管，N型半导体与P型半导体相接触形成PN结。

PN结的形成会导致电子在P区向N区的扩散，而空穴则从N区向P区扩散。

当电子和空穴相遇后，它们将发生再结合，这导致了PN结的两侧形成空间电荷区域。

这个空间电荷区域在无外部电压作用下阻止了电流的流动。

通过施加外部电压，可以改变PN结的导电行为。

当外部电压为正极性时，即P区连接正电压，N区连接负电压，电子和空穴被推向PN结，形成电流。

这种情况下，PN结被认为是“正向偏置”的。

相反，当外部电压为负极性时，即P区连接负电压，N区连接正电压，电子和空穴被推开，电流无法通过PN 结。

这种情况下，PN结被认为是“反向偏置”的。

半导体器件的工作原理基于电子和空穴在半导体中的运动和再结合行为。

通过控制材料的特性、杂质的掺入和外部电压的施加，可以实现不同类型的半导体器件，如二极管、晶体管等，以实现各种电子功能。

半导体工作原理半导体是一种具有特殊导电性质的物质，其工作原理是通过控制电子在晶体内的运动来实现电流的流动和信号的传输。

本文将从半导体的基本结构、载流子的行为、PN结的作用以及半导体器件的应用等方面来详细介绍半导体的工作原理。

一、半导体的基本结构半导体的基本结构是由正负离子构成的晶体，其中正离子称为“空穴”，负离子称为“电子”。

半导体的原子排列非常有序，形成了一个晶体结构，使得半导体具有特殊的电学性质。

半导体可以分为P型半导体和N型半导体。

P型半导体中，掺杂了少量的三价杂质原子（如硼、铝等），使得半导体中原本的四价原子失去一个电子，形成一个空穴。

因此，P型半导体中的主要载流子是空穴。

N型半导体中，掺杂了少量的五价杂质原子（如磷、锑等），使得半导体中多出一个电子。

因此，N型半导体中的主要载流子是电子。

二、载流子的行为在半导体中，载流子的行为直接决定了电流的流动方式和特性。

当半导体中没有外加电压时，P型半导体中的空穴和N型半导体中的电子会通过热运动发生扩散，从而形成电荷分布不均匀的区域。

这个区域称为PN结。

当在PN结上加上正向偏压时，P型半导体的空穴会向前推进，N 型半导体的电子会向后推进，两种载流子在PN结区域相互结合，形成一个电子和空穴的复合区域，这个区域称为耗尽层。

在耗尽层内，电子和空穴复合并释放出能量，形成一个电场，阻碍进一步的电子和空穴的扩散。

当在PN结上加上反向偏压时，P型半导体的空穴会被引向N型半导体，N型半导体的电子会被引向P型半导体。

这样，PN结两侧的载流子会被电场阻止，形成一个无法通过的屏障，这个屏障称为势垒。

三、PN结的作用PN结是半导体器件中最基本的结构，具有重要的作用。

在二极管中，PN结的作用是实现电流的单向导通。

当二极管的正向偏压大于势垒电压时，电子和空穴能够克服势垒，通过PN结，形成电流的流动。

而当二极管的反向偏压大于势垒电压时，PN结的势垒会变得更高，电子和空穴无法克服势垒，电流无法通过，实现了电流的截止。

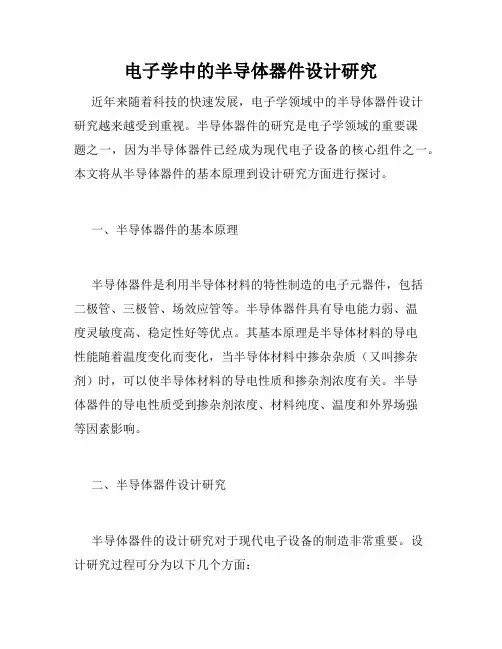

电子学中的半导体器件设计研究近年来随着科技的快速发展，电子学领域中的半导体器件设计研究越来越受到重视。

半导体器件的研究是电子学领域的重要课题之一，因为半导体器件已经成为现代电子设备的核心组件之一。

本文将从半导体器件的基本原理到设计研究方面进行探讨。

一、半导体器件的基本原理半导体器件是利用半导体材料的特性制造的电子元器件，包括二极管、三极管、场效应管等。

半导体器件具有导电能力弱、温度灵敏度高、稳定性好等优点。

其基本原理是半导体材料的导电性能随着温度变化而变化，当半导体材料中掺杂杂质（又叫掺杂剂）时，可以使半导体材料的导电性质和掺杂剂浓度有关。

半导体器件的导电性质受到掺杂剂浓度、材料纯度、温度和外界场强等因素影响。

二、半导体器件设计研究半导体器件的设计研究对于现代电子设备的制造非常重要。

设计研究过程可分为以下几个方面：1. 材料选择和制备半导体器件的制造过程中需要选择合适的半导体材料，其中掺杂剂浓度和加工工艺都是影响器件性能的关键因素。

一般而言，制造半导体器件需要先制造出半导体晶体，然后对晶体进行掺杂和制造工艺加工，最终得到所需要的器件。

2. 设计原理和参数半导体器件设计的原理是通过掺杂材料来调整材料电学特性。

根据电学特性来设计器件原理图和参数。

其中，设计原理的选择需要根据实际应用需求和材料电学特性来确定。

一般情况下，半导体器件的设计提供的是一组最佳工作参数, 包括工作电压、动态交流特性、反向特性等。

3. 材料测试和质量评估材料测试主要是对半导体材料进行电学测试、层析分析和结构分析。

用这些数据评价材料的质量，为器件的制造和精细化设计提供依据。

4. 安全性能测试随着半导体器件的广泛应用，其安全性要求越来越高。

为了保证器件的安全性能，需要进行反向压力测试、耐压测试、温度测试等，以确保器件工作在设计参数范围内，且在极端条件下也能保持工作稳定。

5. 器件性能评估器件性能评估通常是在生产环境中完成的。

主要是通过对器件的电学测试和生产环境测试来确定它所需的性能参数。

邮编：412001TEL : ( 0733) 8498396 URL ： 功率半导体器件工作原理1．基本开关过程：功率半导体器件除极少数特殊应用情况外，其余绝大多数都是应用在开关状态下。

应用在所有这些电力电子线路总的器件，它们的基本原理和工作方式都是相同的，我们所有对半导体器件和应用电力电子线路的研究，都是要使其尽可能的工作在低损耗状态。

也就是说应使器件工作在开关状态。

这是因为器件工作在开关状态时，其工作状态是最佳的，通态损耗是最小的。

大家知道，当一个器件在开关状态时，它具有这样的特性： ―导通状态：V ＝0，－∞＜i ＜∞。

―关断状态： i ＝0，－∞＜V ＜∞。

功率半导体器件虽然同是工作在开关状态，当其使用状态不同时，他们表现出不同的特性。

当晶闸管和电感一起组成一个回路时，开关可以主动地开通。

也就是说，它能够在任一时刻开通。

当开通时间趋进于零时，开关中不出现损耗，这主要是因为回路电感能够立即吸收所出现的电压差。

导通状态：v s ＝0；－∞＜i s ＜∞； 关断状态：i s ＝0；－∞＜v s ＜∞； 开关特性：当s v ＞0时，主动开通；当i s ＝0，被动关断2.功率半导体器件基本工作原理功率半导体器件它包括非常多的品种和类别，在这里我们主要介绍晶闸管的结构和工作原理。

晶闸管时具有PNPN 结构的半导体器件，见图1－1。

在阳极P 区和阴极N 区之间施加正向电压时，它具有阻断和导通两个稳定的工作状态。

由图1－2所示的电流－电压特性曲线可以看出，它有一个阻断区和一个导通区。

这一特性可以用于电流的接通和关断。

为了使晶闸管由阻断状态变为动态状态，必须使其电流增加到超过某个阈值。

要实现这个目标，通常我们有两种途径，其一，使用脉冲电流使其通过门极而加于两个中间区的一个来实现。

其二，不断的提高阳极电压，使其超过转折电压（UBO ）。

邮编：412001TEL : ( 0733) 8498396 URL ：图1－1（a ）不加门极电流 （b ）加门极电流I G ＞IGT 。

半导体器件的工作原理※预备知识：本征半导体：其实就是指硅，锗等半导体。

本征半导体中是靠自由电子和空穴（正电荷）来导电的，自由电子和空穴在本征半导体中的浓度是相等的。

杂质半导体：再本征半导体中加入杂质元素就成为杂质半导体。

例如在硅中加入五价元素就将形成N（负英文字母的字头）型杂质半导体，如果加入三价元素就将形成P（正英文字母的字头）型杂质半导体。

N型杂质半导体的导电性能由自由电子决定，P型杂质半导体的导电性能由空穴决定。

载流子：空穴和自由电子都是半导体中的载流子，在N型杂质半导体中自由电子为多数载流子（因为自由电子的浓度要远大于空穴）。

P型杂质半导体中空穴是多数载流子。

扩散运动：载流子从浓度高的地方向浓度低的地方运动叫扩散运动。

漂移运动：载流子在电场作用下的运动叫漂移运动。

可以想象空穴和自由电子在电场作用下运动方向正好相反。

最后半导体内如果有两个地方的载流子浓度不一样将导致这两个地方出现电位差。

未完待续。

本征半导体的导电原理：以硅晶体为例，硅最外层电子有四个，它们和临近的硅原子的外围电子形成四个共价键。

硅晶体再绝对零度以上时，硅原子的原子核就会不断振动，从而发出电磁波。

外围电子如果从这种电磁波中得到足够的能量，就会从共价键中挣脱出来成为自由电子，同时也会让共价键形成一个空位（就是上面所说的空穴），所以自由电子和空穴在本征半导体中是成对产生的，它们的浓度是相等的（产生空穴和自由电子的过程叫本征激发）。

当空穴形成以后，它就有可能被临近共价键的价电子填补，从而使空穴移动。

如果对本征半导体加上电压，自由电子向正极移动（最后被正极抽走），空穴就向负极移动（和负极供应的电子复合），于是电流产生啦！但是这种本征半导体的导电性能在常温下是很弱的。

杂质半导体的结构：以P型杂质半导体为例，由于三价元素的加入，硅原子的价电子就只能形成三个共价键，这样一来就空了一个价电子，硅的这个价电子受到的束缚较强所以很难成为自由电子，相反这个价电子会从相邻的共价键得到电子组成新的共价键，这样一来就会形成大量的空穴（即有许多硅的共价键缺少电子）和三价元素形成的负离子。

半导体器件的工作原理和应用半导体器件是现代电子技术中至关重要的组成部分，在各个领域都起到了关键作用。

本文将探讨半导体器件的工作原理和应用，并深入了解其在电子领域的重要性。

一、半导体器件的工作原理半导体器件的工作原理是基于半导体材料特殊的电学性质。

它主要依靠两种半导体材料之间的p-n结构来实现电流的控制和放大。

1. p-n结构p-n结构是指半导体材料分为两部分：p型和n型。

p型半导体是指掺杂了三价杂质的半导体，如硼（B）；n型半导体是指掺杂了五价杂质的半导体，如磷（P）。

当p型和n型半导体通过特殊工艺技术组合在一起时，形成了p-n结构。

2. 电子和空穴在p-n结构中，p型半导体中的电子浓度比空穴浓度高，而n型半导体中的空穴浓度比电子浓度高。

这种不均衡状态导致了电子和空穴的自由运动。

当p-n结构两端加上电压时，电子从n型区域流向p型区域，而空穴则相反。

这个过程形成了电流。

3. 芯片和晶体管半导体器件中，最常见的包括芯片和晶体管。

芯片是由数以千计的微小晶体管组成的集成电路。

晶体管是由三层材料构成的，包括发射极、基极和集电极。

通过对基极区域施加电压，晶体管能够控制电流的通断。

二、半导体器件的应用半导体器件凭借其独特的性能和功能，被广泛应用于各个领域。

1. 通信领域在通信领域，半导体器件被用于制造高频率的调制器和解调器，以及无线通信设备中的功率放大器。

此外，半导体器件还用于制作光纤通信系统中的激光二极管和探测器。

2. 汽车领域在现代汽车中，半导体器件被广泛应用于车载系统和电子控制单元（ECU）。

例如，半导体器件被用于发动机管理系统、车载娱乐系统和安全气囊系统等。

这些器件的使用提高了汽车的性能和安全性。

3. 医疗领域在医疗设备中，半导体器件有助于实现更高精度的监测和诊断。

例如，用于心电图仪、血压监测仪和血糖仪等设备中的传感器。

此外，半导体器件还广泛应用于医疗成像设备中的X射线和核磁共振成像系统。

4. 太阳能能源半导体器件也在太阳能能源领域发挥着重要作用。

常用半导体器件原理
半导体器件是由半导体物质构成的一类特殊的电子元件，它们能够控
制电子电路中的电势。

它们主要应用于控制电流的开关，放大信号，调节
频率或连接电路的功能。

下面将介绍一些常用的半导体器件原理。

1、微处理器：
微处理器是一种基于数字技术的处理器，它可以处理复杂的数据。

它
可以控制、逻辑控制和数据处理，它能够在计算机系统中对输入数据进行
实时处理，它还可以对外输出控制信号。

微处理器通常由多个门、寄存器、状态寄存器、计算寄存器、累加器、指令寄存器和控制器等组成。

2、晶体管：
晶体管是最基本的半导体器件，它是由晶体管和三个极（正极、负极
和中间极）组成的电子器件，它有三个端子，它能控制电子电路的电流，
也可以放大输入的信号。

晶体管（通常简称为“管”）可以用来放大、限幅、滤波和截止信号、运算或抑制信号。

3、双极型晶体管：
双极型晶体管是一种两极电子器件，它是由两个晶体管组成的，它有
四个端子，它能够控制电子电路的电流。

双极型晶体管的两个极子之间电
势相反，信号由晶体管的一路传送到另一路。

双极型晶体管可以放大信号，也可以控制电子电路的开关，也可以实现反相输出功能。

半导体物理和器件的基本原理和应用半导体是一种电阻介于导体和绝缘体之间的物质，常见的半导体材料包括硅、锗、砷化镓等。

由于半导体具有电子、空穴控制和放大特性，因此广泛应用于电子器件和电路设计中。

一、半导体物理基本原理1. 晶格结构半导体是一种晶体，具有相对完整的晶格结构。

晶格结构决定了半导体的物理性质，如能带结构、晶格振动、热膨胀等。

晶体在一定的结构空间中，由原子的周期性排列而成，称为晶胞。

常见的半导体结构包括晶格常数、晶格类型、晶面取向等参数。

2. 能带结构能带结构是半导体物理基本原理之一，它描述了半导体的能量分布情况。

半导体的能带结构包含价带和导带，它们之间隔着能隙。

价带是电子最稳定的轨道，包容着大量的电子；导带是高能的轨道，电子在其中可以自由运动。

带隙宽度几乎决定了半导体材料在电子学中的行为。

3. 掺杂半导体材料中添加一定量的杂质被称为掺杂。

添加n型掺杂的杂质称为施主，添加p型掺杂的杂质称为受主。

掺杂可以改变半导体中的电荷载流子浓度，从而影响其电导率。

n型半导体中导电的载流子是电子，p型半导体中导电的载流子是空穴。

二、半导体器件基本原理1. 二极管二极管是一种简单的半导体器件，它由n型和p型半导体组成。

与p型半导体相接触的区域为P-N结，这种结构具有单向导电性，在正向电压下可以导通，在反向电压下则截止。

二极管广泛应用于电源电路、调制解调器、收音机等电子器件中。

2. 晶体管晶体管是一种用作放大器和开关的半导体器件。

它由n型和p 型半导体材料组成，与二极管相比具有放大倍数大、噪声小等优点。

晶体管主要由三个区域组成：发射区、集电区、基区。

收集区控制基区导电，从而控制发射区和集电区的导电状态。

3. MOS场效应管MOS场效应管是一种基于MOS结构的半导体器件，它是一种三端器件，包含源极、漏极和栅极。

通过对栅极电压的调节，可以控制源极与漏极之间的电阻，从而实现模拟和数字信号的放大和控制。

三、半导体器件应用1. 集成电路集成电路是一种将数千甚至数百万个晶体管、电容器、电阻器等器件集成在一个小芯片上的电子设备。

半导体工作原理半导体是一种具有特殊导电性质的物质，它在现代电子技术中起着重要的作用。

本文将深入探讨半导体的工作原理及其在电子设备中的应用。

一、半导体基础知识半导体是介于导体和绝缘体之间的一类材料，其导电性介于金属和非金属之间。

半导体中的载流子可以是电子或空穴，它们的行为受到原子晶格结构及掺杂材料的影响。

二、杂质掺杂为了改变半导体的导电性能，可以通过掺杂来引入少量杂质原子。

掺杂分为两种类型：n 型掺杂和 p 型掺杂。

n 型半导体是通过在原有半导体中加入能够提供自由电子的掺杂原子，如磷或砷。

p 型半导体是通过在原有半导体中加入能够提供空穴的掺杂原子，如硼或铝。

三、PN结PN 结是由一个p 型半导体与一个n 型半导体直接接触形成的结构。

在 PN 结中，由于电子从 n 区域向 p 区域迁移，形成了一个电子富集区。

同时，由于空穴从 p 区域向 n 区域迁移，形成了一个空穴富集区。

这两个富集区之间形成了一个电势差，称为内建电压。

PN 结的工作原理基于这一内建电势差。

四、正向偏置和反向偏置在实际应用中，PN 结可以通过外加电压来改变其导电性能。

当外加正向电压时，即 p 区域连接正极，n 区域连接负极，这种情况下，电子从 n 区域向 p 区域迁移，空穴从 p 区域向 n 区域迁移，PN 结导通。

这被称为正向偏置。

当外加反向电压时，即 p 区域连接负极，n 区域连接正极，这种情况下，电子和空穴被引向迁移到 PN 结两端，PN 结不导电。

这被称为反向偏置。

五、二极管二极管是由一个 P 型半导体和一个 N 型半导体组成的器件。

在二极管中，当施加正向电压时，电流通过，而在施加反向电压时，电流被阻止通过。

二极管可用于整流、保护电路及信号调制等应用。

六、晶体管晶体管是一种三层结构的半导体器件，由一个 p 型半导体和两个 n型半导体组成。

晶体管分为 NPN 型和 PNP 型两种。

晶体管的工作原理基于外加电压的控制，当外加电压超过一定阈值时，电流得以通过，否则电流被阻断。

半导体工作原理半导体是一种具有特殊电导性质的材料，它在电子学领域中起到至关重要的作用。

半导体的工作原理是指当半导体材料中的电荷被激发时，电流是如何在其中流动的。

半导体的工作原理可以通过能带理论来描述。

能带理论是一种描述固体中电子能量分布的模型，其中能量被分为多个离散的能级，被称为能带。

在半导体中，通常会用到两个能带：价带和导带。

价带是指占据能量最低的电子能级，在绝缘体和半导体中，这些能级都是被填满的。

导带是指位于价带能量之上的能带，其能级处于高于或等于价带能量的位置。

导带中的能级是空的，可以被电子激发到。

当一个半导体中的电子被外界能量激发时，它们可以从价带跃迁到导带。

这个过程可以通过多种方式实现，如热激发、光激发或电场激发。

一旦电子从价带跃迁到导带，它就会留下一个空位，被称为空穴。

电子和空穴在导带中自由移动，并且携带电荷，从而形成了电流。

半导体材料中电子和空穴的运动会受到材料类型和掺杂杂质的影响。

半导体可以分为两类：N型和P型。

在N型半导体中，杂质原子引入了额外的自由电子，形成了额外的电子能级。

这些电子能级处于价带上方。

由于存在大量的自由电子，N型半导体具有良好的导电性能。

相反，P型半导体中杂质原子引入了缺少电子的能带。

这些能带位于导带下方，靠近价带。

在P型半导体中，电子从价带跃迁到导带会在价带形成一个空穴。

这些空穴可以看作是正电荷，可以自由移动。

因此，P型半导体也能导电。

当N型和P型半导体互相接触时，会形成一个特殊的结构，被称为PN结。

在PN结中，N型半导体中的电子会扩散到P型半导体中，而P型半导体中的空穴会扩散到N型半导体中。

这个过程被称为扩散。

扩散使得PN结上形成了一个电势垒。

电子和空穴因电势垒而停止扩散，形成了一个区域，被称为耗尽层。

耗尽层阻止了电流的流动，因此PN结是一个可控制的电子元件。

当在PN结上施加外电压时，电势垒可以被减小或消除，从而允许电流流动。

利用PN结的导电性质，可以制造出各种各样的半导体器件，如二极管和晶体管。
