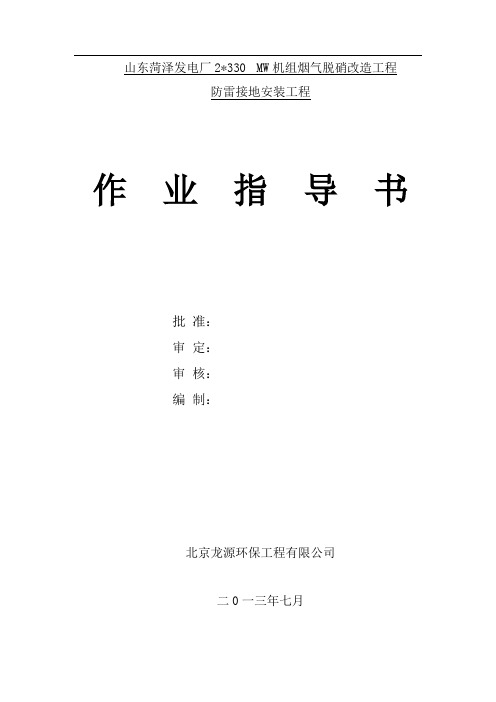

山东菏泽发电厂2*330 MW机组烟气脱硝改造工程防雷接地安装工程作业指导书批准：审定：审核：编制：北京龙源环保工程有限公司二0一三年七月目录1、适用范围 (2)2、编制依据 (2)3、作业程序与措施 (3)3.1、作业准备及施工前必备的条件 (3)3.2、作业（工序）流程图 (3)4、安全风险辨析与预控 (5)5、作业准备 (5)5.1、人员配备 (5)5.2、施工组织机构及岗位职责 (5)5.3、工器具及仪器仪表配置 (6)5.4、作业工程总量 (6)5.5、作业计划进度 (6)6、作业方法 (8)7、质量控制措施及检验标准 (8)7.1、质量控制措施 (8)7.2、质量控制表单及检验标准 (11)8、安全注意事项 (11)9、文明施工管理 (12)9.1、成品管理 (12)9.2、环境管理 (12)10、施工作业技术交底及附页 (12)10.1、施工作业技术交底 (14)10.2、附页 (14)1、适用范围本作业指导书适用于山东菏泽发电厂2*330MW机组烟气脱销改造工程防雷设施布置和接地设施布置，主要范围包括：5#、6#炉反应区防雷接地布置，液氨储存及蒸发系统接地设施布置和防雷设施布置等。
2、编制依据表2-1 引用标准及规范名称3、作业流程(一)3.1、施工准备及施工前必须具备的条件1、土建的相关施工项目已基本完工,具备防雷接地的施工条件。
2、施工场地已沟通,能便于防雷接地的施工顺利进行。
3、开工所需的人员、机械设备、材料已进厂，且已落实到位。
4、施工图已交底、会审。
3.2、作业（工序）流程图施工图已交底、会审。
1、防雷接地《施工程序流程图》(见下图)4、安全风险辨析与预控4.1、安全风险辨析及预控措施检查表表4-1安全风险辨析及预控措施检查表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
防雷接地施工作业指导书批准：年月日审核：年月日编写：年月日工程施工项目部（盖章）________年____月____日编制依据全站接地布置图;《国家系列标准电气装置安装工程施工及验收规范》（合编）《电气装置安装工程接地装置施工及验收规程》（GB 50169—2006）《电气装置安装工程质量检验及评定规程》 (DL/T5161.1~5161.17-2002); 《关于印发〈国家电网公司输变电工程质量通病防治工作要求及技术措施〉的通知》（基建质量〔2010〕19号）《国家电网公司输变电工程施工工艺示范手册》（中国电力出版社出版）《国家电网公司输变电工程建设创优规划及细则编制纲要》（基建质量〔2007〕89号）一.工程概况1、本变电所防雷保护采用构架避雷针及独立避雷针进行联合保护2、接地网的接地电阻设计允许值为1.087Ω所内接地面积为11117平方米。
3、防雷接地按功能作用可划分为五类：接地装置、引下线、二次接地、屏蔽网、屋面防雷，电缆沟接地扁钢通长连接。
二、主要做法：1、接地装置安装全所接地网所采用的接地极及接地扁钢均需热镀锌处理，接地极为2.5m长热镀锌钢管，接地扁钢为热镀锌扁钢60×6，所区接地网埋深为0.8米，户内接地网埋设在楼地面粉刷层内，部分隐蔽在活动地板内。
2、引下线安装220KV配电装置区，采用60*8热镀锌扁钢，110KV配电装置区采用60*6热镀锌扁钢，设计3米一个抱箍固定。
户内接地引下线采用热镀锌扁钢60*6、40*4，暗敷于粉刷层内。
3、二次接地安装根据防静电反事故措施要求，装设静态保护的屏间应用TMY30*4专用接地铜排同屏位一起敷设，并经铜排与控制室地网连接。
户外端子箱内的二次专用接地铜排采用120mm2软铜辨就近与主地网可靠连接（铜焊）本期所有220KV、110KV新上设备接地端子，设备操作机构箱采用120mm2铜辨就近与主地网可靠连接4、屏蔽网安装在继保室、主控楼、光仟机房及通信电源值班室的六面体，220KV保护小室及110KV保护小室的五面体，采用扁钢40*4按2m*2m的方格焊连成网体，与一点主地网连通。
防雷及接地装置安装作业指导书防雷及接地装置的安装是确保建筑物和设备安全的重要环节。
在进行这项工作时，需要遵循一定的步骤和标准，以确保装置的有效性和可靠性。
下面，本文将提供防雷及接地装置安装作业的详细指导书。
一、施工前准备1. 确定施工地点：根据建筑物的规模、高度和用途等要素，确定防雷及接地装置的布设位置。
2. 编制施工计划：根据施工地点的情况，制定详细的施工计划，并进行合理的资源安排。
3. 准备材料和工具：根据设计要求，准备所需的材料和工具，包括导体、接地装置、接地网、导线、接地盒、接地母线等。
4. 安全防护：确保工作人员具备相关的安全技能和防护装备，如佩戴安全帽、防静电鞋、绝缘手套等。
二、接地装置安装步骤1. 准备工作：确定接地装置的布设位置，并对地表进行清理，确保装置安装的稳定性。
2. 安装导体：根据设计要求，在建筑物的外墙或屋顶上安装导体，导体的选材应符合规定要求，并采取适当的防腐措施。
3. 安装接地网：根据设计要求，在地表埋设接地网，接地网的布设要合理，确保导体与接地网的连接牢固可靠。
4. 安装导线：根据设计要求，将导线安装在建筑物的内部，确保导线与接地装置的连接牢固可靠。
5. 安装接地盒：根据设计要求，在建筑物的适当位置安装接地盒，接地盒的选材应符合规定要求，并采取适当的防腐措施。
6. 安装接地母线：将接地盒与建筑物的主接地母线连接，保证连接牢固可靠。
7. 安装避雷针：根据设计要求，安装避雷针，保持避雷针与导体之间的导电性能良好，以有效地引导雷电放电。
8. 检验连接：完成接地装置的安装后，对连接进行检验，确保各部分连接牢固可靠。
三、施工注意事项1. 施工质量：严格按照设计要求和相关标准进行施工，确保施工质量符合规范。
2. 施工环境：施工环境应干燥、无积水，并确保地表的导电性能良好。
3. 设备保护：在进行施工时，应注意保护建筑物和设备，避免损坏。
4. 安全防护：施工人员应随时佩戴安全帽和防静电鞋等防护装备，并确保施工现场的安全。
防雷接地施工作业指导书.0目的：对陕西秦达创业中心创业公寓电气安装工程的防雷及接地施工进行控制，确保防雷及接地工程质量符合规定要求。
2.0适用范围：本作业指导书适用于陕西秦达创业中心创业公寓A、B、C三段建筑物防雷接地工程中的避雷网（带）、接闪器等制作安装及基础接地或接地引下线等工程。
3.0定义：有关质量方面的术语依据GB/T19000—2000的定义。
3.1接地装置：是指将雷电流或设备漏电电流导入大地的装置，一般由接地线和接地体组成。
防雷引下线：指将接闪器接收到的雷电流导入接地装置的部分。
接闪器：指用来接收雷电流的部分，其形式有避雷网、避雷带等或其他金属构件。
4.0引用文件：GB/T19001-2000标准8.2.38.2.4。
本公司《质量手册》。
本公司《程序文件》。
GB50303—2002《建筑电气工程施工质量验收规范》。
陕西秦达创业中心创业公寓电气设计图纸及相关文件。
5.0职责：5.1安装工程的电气工长为本专业施工中防雷接地制作安装工作负责人，负责根据陕西秦达创业中心创业公寓电施01、电施20等相关图纸及规范向有关人员进行技术交底。
5.2安装工程项目部/安装队的质量员负责防雷接地制作安装质量的检查、监督和验收评定工作。
5.3安装电工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。
6.0施工准备：6.1充分熟悉施工规范、相关图纸及设计要求。
6.2根据电施01、电施20等图纸准备相应施工图集及技术资料，编制技术交底。
6.3接地施工的材料准备，采用热镀锌圆钢、扁钢材料，并有材质检验报告等质量证明文件。
6.4施工机具:钢锯、电焊机、切割机、压力台、电锤、钢卷尺、电、气焊工具等。
6.5测量工具：ZC—8型接地摇表。
7.0质量标准：7.1主控项目：材料的质量符合设计要求。
接地装置的接地电阻值必须符合设计要求。
检查方法：实测或检查接地电阻测试记录。
观察检查或检查安装记录。
人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
防雷接地焊接作业指导书
1、目的
为了保证防雷接地焊接工作安全质量的要求，特编制本作业指导书。
2、适用范围
防雷接地焊接
3、作业内容：
1）焊接电流
焊接电流控制在250—300A
2）接地线的搭接长度
接地装置的焊接,因采用搭接焊，搭接长度应符合下列规定
⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊，
⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊
⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊
⑷扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面或紧贴3/4钢管表面，上下两侧施焊
⑸除埋在混凝土中的焊接头外，有防腐措施。
4、人员资格、焊工必须持证上岗
5、设备要求
交流电焊机：500A
电焊把线：BLV35㎡铜、铝橡线，长度不能超过30米
电焊把钳：300A
灭火器（不能过期）
6、材料性能
当设计有要求时，按设计要求施工，当无设计要求时，接地装置的材料采用为钢材，热浸镀锌处理。
最小允许规格、尺寸应符合下表的规定,焊接材料与母材相匹配.
最小允许规格、尺寸。
防雷接地作业指导书一、施工方法：1）接地装置的安装：1、在基础防水层下素混凝土垫层内的外沿敷设一圈-40×4镀锌扁钢，作为水平环型接地体，扁钢立敷设在距垫层底板外沿20CM左右，处于底板垂直方向的中间。
2、图示引下线柱处用φ12的镀锌圆钢与—40×4扁钢焊接，预留在外面，每处圆钢长度3米钢立面敷设，每隔2米左右在地上打入钢筋固定，扁钢必须敷设在基础底板垂直方向的中间，并且平直无弯曲。
3、利用基础结构底板内两根通长的主筋做接地体，将结构底板内两根通长的钢筋连通后与各引下线焊接。
4、利用主体外沿各轴线交接点突出等处的钢结构柱或混凝土柱内主筋作为防雷引下线，上与避雷带相连，下与素混凝土内环行接地体及结构底板相连，构成防雷接地系统。
5、由于建筑地下室有防水，因此A、B区16-1/F轴侧墙内的主筋不引出柱外，在-2.1m处与C区顶板内主筋可靠连接，再由C区17-1、M-H侧墙内的主筋在基础砖模上沿引出，沿砖模外侧引至垫层内与接地体可靠连接；B区13-16侧墙、0/A-0/E侧墙内的主筋在+0.00层下-800处或基础砖模上沿引出，沿砖模外侧引至垫层内与接地体可靠连接。
6、沿柱内主筋引出的引下线采用φ12的镀锌圆钢，沿砖胎膜上沿穿出防水层后与基础垫层内水平接地体连接，并用素混凝土保护。
做法如下图：7、在1/A、2/E、12/E、13/A、16/E等轴交接点柱头处标高±500处预埋100*100*6钢板，作为测量接地电阻及补打接地极和等电位连接用。
8、在1/C、1/E、3/A、4/E、8/E、10/E、11/A、12/E、14/A、14/E等轴交接点柱头处标高-500处预埋100*100*6钢板，作为等电位连接用。
2）防雷装置的安装1、在屋顶女儿墙上及突出屋面的机房、水箱间、楼梯间外沿明敷避雷带，利用女儿墙上铝合金压顶作避雷带并与女儿墙内钢筋可靠连接，施工时与铝合金施工方配合，确保屋顶铝合金带的连通并与墙内引下线的主筋可靠连接。
防雷接地施工作业指导书文档预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制防雷接地作业指导书编制依据：《电力建设施工质量验收及评定规程》（第1部分：土建部分）《建筑施工手册》（第四版）《建筑分项工程施工工艺标准》（第二版）全所防雷接地图13-B2671S-D0701一、工程概况：本作业指导书适用于衡水500kV变电站工程所有防雷接地施工，施工项目包括：防雷保护、接地网等施工项目。
二、施工准备避雷针及圆钢、扁钢、钢管卡子、及各种螺栓；保护管、沥青漆、电焊条主要施工机具：电焊机、钢锯、毛刷、线坠、扳手接地电阻测试仪等。
三、主要施工方案：3.1避雷针安装：对于直击雷保护，户外采用在架构上设置避雷针的方式，主控通信楼采用在屋顶设置壁垒待进行防雷保护；其他辅助车间均在避雷针保护范围内。
防雷装置由接地器、引下线、接地装置组成，安装时，应从下至上的施工程序，首先安装接地装置，安装引下线，最后安装接闪器即避雷针（网、带）。
独立避雷针接地装置与重复接地之间的距离不应小于3m。
3.2接地体制作安装：根据设计标高，对接地装置的线路进行测量弹线，接地极应远离由于高温影响使建电阻率升高的地方。
挖掘上底宽为50cm，下地宽30cm，深度80cm的沟，沟要挖的平直、深浅一致。
沟的中心线与建筑物或构筑物的基础距离不得小于2m。
垂直接地体为φ50镀锌钢管，长度2.5m，钢管端部锯成斜口（斜口长度120mm）。
顶部标高为22.05m。
用大锤打入接地体时，一人用手用手扶着接地体，一人用锤子敲打接地体顶部。
为了防止接地体被打劈，应做保护帽套在接地体的顶部。
使用大锤敲打接地体时，要平稳，不可摇摆。
锤击接地体保护帽正中，不的打偏，接地体与地面保持垂直，防止接地体与底面之间产生缝隙。
3.3接地母线制作安装：水平接地体为-10cm×1cm镀锌扁钢。
垂直敷设在地沟内，接地体埋深-0.8m。
镀锌扁钢敷设前应调直，扁钢在距接地体顶端大约50mm 处与接地体焊接。
一、编制目的因本工程的质量目标是获得国家最高质量“鲁班”奖，所以项目具有它的特殊性、重要性，同时工程施工难度大，对质量要求高，工期紧。
为了避免质量弊病特编此作业指导书来指导施工员从分部分项工程开始控制质量。
二、编制依据1电气施工蓝图2建筑电气施工验收规范GB50303-20023建筑物防雷工程施工与质量验收规范GB50601-2010三、编制范围此作业指导书适用于本单位工程防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程，通过规范防雷接地分项工程施工关键操作要点，统一施工质量要求，从而提高项目整体施工质量。
四、分项工程慨况1本工程防雷按二级防雷考虑；防雷接地，电气安全接地以及其它需要接地的设备，均共用接地装置，接地电阻不大于1欧。
2等电位连接系统：在地下二层变配电房内安装一总等电位联结端子箱，把总水管，空调立管等所有进出建筑物的金属体及建筑物的金属构件与等电位联结端子箱联通，在各层电气竖井内设一个LEB等电位箱；过电压保护：在低压配电柜装第一级电涌保护器（SPD），在重要配电箱装设第二级电涌保护器；有线电视系统引入端电话引入端、网络引入端等处设过电压保护装置。
五、施工准备5.1技术准备5.1.1熟悉图纸5.1.2预留接地端子5.2人员准备电工1名普工3名5.3机具材料由于施工面积大，工期紧，所以要准备3-4台焊机，圆钢、扁铁准备到位。
六、操作工艺3.1 电气防雷接地1、工艺流程：2接地体：自然接地体利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈接成环形，并将主轴线上的基础及结构地板上下两层主筋相互焊接成网作接地体。
（注意搭接处的焊接质量、搭接钢筋的材质和长度）。
在每组引下线焊接到正负零时预留人工接地体头子，当自然接地摇测不满足设计时当增设人工接地体。
（地梁是上下两层两根主筋通长焊接再和桩基四根焊接）3引下线敷设：①、防雷引下线暗敷设应符合以下规定：利用主筋作暗敷设引下线时，引下线采用两根￠16四根￠12以上。
1．施工范围：本作业指导书合用于新安电厂2x135MW技改工程全厂接地干线、防感应雷的集中装置、避雷针独立接地装置、室内接地干线、设备接地等。
2．编制依据2．1施工图号：西北电力设计院F2674S-D1001《全厂防雷接地施工图》。
2．2标准：2.2.1本作业指导书依据的验评标准是《火电施工质量检查及评估标准》第五篇《电气装置》第二十四章《接地装置》。
2.2.2规范GB50169—92《电气装置安装工程接地装置施工及验收规范》。
GB50169—92《电气装置安装工程电气设备交接实验标准》。
2．3安规：本作业指导书安全技术措施的编制是依据DL5009.1.92《电力建设安全工作规程》（火力发电厂部分）、YDA2.26-90《电力建设安全工作规程》中〈电气和热控篇〉的相关章节。
3．施工准备3．1材料准备依据通过会审过的图纸，提出材料申请。
3．2施工机械电焊机、砂轮锯、运送设备等。
3．3技术资料3.3.1施工中重要依据的技术资料有：西北电力设计院设计的F264S-D1001《全厂防雷接地施工图》及相关的工程联系单、设计变更单、隐蔽工程签证等。
3.3.2施工应提供的验评单编码有：电24-1-2、电20-2-1、电24-3-1、电24-4-2、电24-5-13．4计量器具及特殊工具：3.4.1计量器具：盘尺、尺等。
3.4.2特殊工具；铁锹、镐等。
4．施工工序4．1流程：4．2工序方法4．2．1依照会审过的施工图纸及现场实际情况，检查是否具有电气安装条件，并拟定接地极及接地干线的位置、方向、高度、与建筑物的距离。
如有疑问，可通过工程联系单的形式与业主联系。
4．2．2所有接地材料均选用经热镀锌的材料，领用的材料要通过平直，检查合格后方可使用。
4．2．3接地极的制作及安装。
4．2．3．1接地极选用Φ50X3.5热镀锌水煤气管，其长度为2500mm 。
4．2．3．2接地极制作时，将接地极的一端做成100mm 长的斜角（如下图一所示）（图一）（图二） 接地极打入泥土时，为了防止管口打裂，在接极的上口应套上一个管帽（如上图二所示） 4．2．3．3根据图纸拟定接地极的打入位置，并开挖接地极间的土石方，以便敷设接地干线，接地极距离建筑物的距离应大于1.5m 。
目录1、编制依据 (2)2、施工范围的划分 (2)3、施工量及施工材料 (2)4、施工前的准备和施工作业条件 (2)5、施工流程及主要施工方法 (4)6、施工技术规范要求： (7)7、电气工程规范强制性条文 (9)8、质量标准及质量控制措施 (10)9、安全及文明施工措施 (11)9.1安全措施 (11)附表一：职业健康安全危险源辨识、风险评价表附 (13)附表二：环境因素识别、评价表 (13)1、编制依据1．1 《电气装置安装工程接地装置施工及验收规范》（GB 50169－2006）；1．2 《电气装置安装工程质量检验及评定规程》 DL/T5161.14--2006；1．3 《电气装置安装工程施工及验收规范》（GB 50254~50259－96）；1．4 《电力装置安装工程电气设备交接试验标准》（GB 50150-91）；1. 5 《电力建设安全工作规程》 GL-5009（1）.1-20021．6 《电力建设标准化作业安全措施卡》中国电力出版-20061．7 宁东乙炔项目电气接地施工图纸；（220207D01-003）；中冶东方工程技术有限公司；1．8 《电力建设安全健康与环境管理工作规定》国家电力公司2002—01—21；1．9《石油化工施工安全技术规程》（SH3505-1999）1. 10 《建筑施工安全检查标准》JGJ59-991. 11《施工现场临时用电安全技术规范》JGJ46-20052、施工范围的划分2．1 1、2、3号电石炉室外室内接地安装。
2．2 1、2号主控楼0米、6.3米、12米、25米及1、2冷破车间的室内外接地安装。
2. 3 5万立一氧化碳煤气罐，电机库、备品库、电机糊库及3#配料站的接地安装。
3、施工量及施工材料防雷接地设备材料量4、施工前的准备和施工作业条件4.1 施工前的准备4.1.1 开工所需的图纸已到位，并经会审。
4.1.2 开工所需的材料、设备能满足施工。
4.1.3 作业指导书编制完备。
4.1.4 开工报告已批准。
4.1.5 施工所需的劳动力、工器具能满足施工。
4.1.6 施工人员经安全培训并持证上岗。
4.1.7 已对施工人员进行安全技术交底。
4.1.8施工材质验收合格，表面镀锌良好、无损伤。
4.1.9 劳动力组织合理并安排恰当。
4.2 施工作业条件4.2.1 接地体作业条件：4.2.1.1 按设计位置清理好场地。
4.2.1.2 底板筋与柱筋连接处已绑扎完。
4.2.1.3 桩基内钢筋与柱筋连接处已绑扎完。
4.2.2 接地干线作业条件：4.2.2.1 支架安装完毕。
4.2.2.2 保护管已预埋。
4.2.2.3 土建抹灰完毕。
4.2.3 支架安装作业条件：4.2.3.1 各种支架已运到现场。
4.2.3.2 结构工程已经完成。
4.2.3.3 室外必须有脚手架或爬梯。
4.2.4 防雷引下线暗敷设作业条件：4.2.4.1 建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
4.2.4.2 利用主筋作引下线时，钢筋绑扎完毕。
4.2.5 防雷引下线明敷设作业条件：4.2.5.1 支架安装完毕。
4.2.5.2 建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。
4.2.5.3 土建外装修完。
4.2.6 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
4.2.7 避雷网安装作业条件：4.2.7.1 接地体与引下线必须做完。
4.2.7.2 支架安装完毕。
4.2.7.3 具备调直场地和垂直运输条件。
4.2.8 避雷针安装作业条件：4.2.8.1 接地体及引下线必须做完。
4.2.8.2 需搭脚手架处，脚手架搭设完毕，验收合格，方可使用。
4.2.8.3 土建结构工程已完，并随结构施工做完预埋件。
5、施工流程及主要施工方法5.1 施工流程5.2 施工方法5.2.1 接地极制作和安装5.2.1.1接地极采用热镀锌角钢∠50×50×5，L=2.5米，接地极制作应按照设计的尺寸下料，然后用切割机将角钢的一端切成尖头形状，为了避免打入时受力不均使角钢歪斜。
5.2.1.2根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1.1m，宽为0.5m的沟，沟上部稍宽。
5.2.1.3沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。
先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm）焊在接地角钢一即可。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地1 m时停止打入。
5.2.2室外水平接地体的敷设5.2.2.1 室外水平接地采用-50×5热镀锌扁钢作为接地体，安装时均应先按照设计图纸，开挖接地沟，深度不小于-1.1米，然后将室外水平接地扁钢沿接地沟敷设（扁钢应事先校直）。
水平接地扁钢安装时，要将其立放，这样其散流电阻较小。
然后将水平接地扁钢与接地极角钢焊接，扁钢与角钢接触面要求满焊。
另外下一段长为300mm镀锌扁钢，搭接在水平接地扁钢与垂直接地角钢间，搭接成等边三角形，然后三个棱面焊接。
焊接完毕清除焊渣，在焊痕外100mm内刷防锈沥青漆。
5.2.2.2室外水平接地体的扁钢与扁钢之间采用搭接焊接，其搭接长度为扁钢宽度的2倍（且至少3个棱边焊接）。
圆钢为直径的6倍。
圆钢与扁钢连接时，其长度为圆钢直径的6倍。
焊接完后清除焊渣，在焊痕外100mm内涂沥青处理。
5.2.2.3在安装每个电气装置的接地线应以单独的接地线与接地汇流排或接地干线相连接，严禁在一个接地线中串接几个需要接地的电气装置。
重要设备和设备构架应有两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定及机械强度要求，连接引线应便于定期进行检查测试。
5.2.2.4 室外接地体敷设完后的土沟其回填土内不应加有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时应夯实。
室外接地回填宜有100~300mm高度的防沉层。
5.2.2.5 室外接地线在与公路或管道交叉及其可能使接地线遭受损伤处，均应用钢管或角钢等加以保护。
接地线再穿过墙壁、楼板和地坪处加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
热镀锌钢材焊接时将破坏镀锌防腐，刷防腐沥青漆。
5.2.2.6利用建筑物主筋（直径不少于φ16mm）作引下线时，按设计要求找出全部主筋位置，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm，做完后请有关人员进行隐检，做好隐检记录。
5.2.3 室内接地安装5.2.3.1 室内明敷接地线的安装工艺5.2.3.1.1 室内接地干线的安装位置依据设计图纸，合理布置，便于检查，无碍设备检修和运行巡视；5.2.3.1.2当接地干线水平敷设时，接地干线支持件间的安装距离在水平直线部分为1米。
5.2.3.1.3接地线水平或垂直敷设时，亦可与建筑物倾斜结构平行敷设；在接地干线直线段上，不应有高低起伏及弯曲等现象。
5.2.3.1.4接地线沿建筑物墙壁水平敷设时，离地面距离宜为250~300mm；接地线与建筑物墙壁间的间隙为10~15mm；安装方法依照设计图施工。
5.2.3.1.5 在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。
补偿器可用接地线本身弯成弧状代替。
安装中依照设计图施工。
5.2.3.1.6在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色标示，同一接地体不应出现两种不同的标识。
5.2.3.1.7明敷接地线，在导体的全长度或区间段及每个连接部位附近的表面，应涂以15-100mm宽度相等的黄绿相间条纹标识。
当用胶带时，应使用双色胶带。
中性线宜涂淡蓝色标识。
5.2.3.2 室内暗敷接地线的安装要求5.2.3.2.1首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直。
5.2.3.2.2将调直的引下线运到安装地点，按设计要求随建筑物引上，挂好。
5.2.3.2.3 及时将引下线的下端与接地体焊接好，或与断接卡子连接好。
随看建筑物的逐步增高，将引下线敷设于建筑物内至屋顶为止。
如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外），并请有关人员进行隐检验收，做好记录。
5.2.3.2.4 利用建筑物主筋（直径不少于φ16mm）作引下线时，按设计要求找出全部主筋位置，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm，做完后请有关人员进行隐检，做好隐检记录。
5.2.3.2.5引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。
5.2.3.2.6 引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。
5.2.4 避雷网安装5.2.4.1 避雷线材质为φ10镀锌圆钢，建筑物顶部避雷网安装时将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。
5.2.4.2 将调直的避雷线运到安装地点。
5.2.4.3 将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连成一体，同引下线焊好、焊接处的药皮应敲掉，进行局部调直后刷防锈漆或银粉。
5.2.4.4 建筑物屋顶上有突出物，如金属旗杆，透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。
顶层的烟囱应做避雷带或避雷针。
5.2.4.5 在建筑物的伸缩缝处应做防雷跨越处理。
5.2.4.6 避雷线利用柱内不少于两根φ16的主筋可靠贯通焊接作为防雷引线。
避雷线固定支座间距为1米，支座距避雷线高度为250mm。
5.2.4.7避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/ 1000.但全长不得超过10mm。
5.2.4.8 避雷线弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。
5.2.4.9 遇有伸缩缝处应作煨管补偿5.2.5 避雷针接地安装5.2.5.1 先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块助板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块肋板。
最后将引下线焊在底板上，清除药皮刷防锈漆5.2.5.2 避雷针应平直，焊接应牢固，不应又裂缝、气孔、脱焊等缺陷。
节与节的焊接：当采用焊接时，应附有同等截面的加强钢筋，焊接应饱满，当采用螺栓连接时，节间应加焊跨接圆钢，紧固件齐全，避雷针的防腐层完好。
6、施工技术规范要求：6.1、电气装置和设施的下列金属部分，均应接地或接零；6.1.1 电机、变压器、电器、携带式或移动式用电器具的金属底座和外壳6.1.2 电气设备的传动装置、互感器的二次绕组均应接地。
