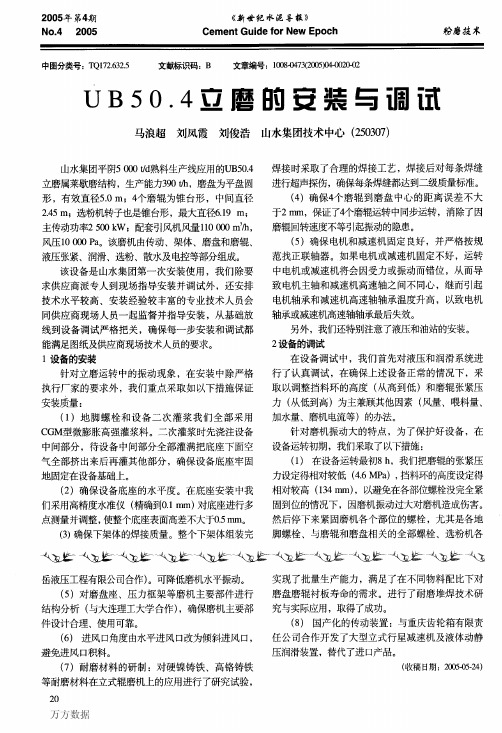

UB50.4立磨的安装与调试
２００５年第４期Ｎ０．４２００５《新世纪水泥导报》ＣｅｍｅｎｔＧｕｉｄｅｆｏｒＮｅｗＥｐｏｃｈ粉磨技术中图分类号：ＴＱｌ７２．６３２．５文献标识码：Ｂ文章编号：１００８－０４７３（２００５）０４－００２０－０２ＵＢ５０．４立磨的安装与调试马浪超刘凤霞刘俊浩山水集团技术中心（２５０３０７）山水集团平阴５０００ｔ／ｄ熟料生产线应用的ＵＢ５０．４立磨属莱歇磨结构，生产能力３９０ｔ／ｈ，磨盘为平盘圆形，有效直径５．０ｍ；４个磨辊为锥台形，中间直径２．４５ｍ；选粉机转子也是锥台形，最大直径６．１９ｍ；主传动功率２５００ｋＷ；配套引风机风量１１００００ｍ３ｍ，风压１００００Ｐａ。
该磨机由传动、架体、磨盘和磨辊、液压张紧、润滑、选粉、散水及电控等部分组成。
该设备是山水集团第一次安装使用，我们除要求供应商派专人到现场指导安装并调试外，还安排技术水平较高、安装经验较丰富的专业技术人员会同供应商现场人员一起监督并指导安装，从基础放线到设备调试严格把关，确保每一步安装和调试都能满足图纸及供应商现场技术人员的要求。
１设备的安装针对立磨运转中的振动现象，在安装中除严格执行厂家的要求外，我们重点采取如以下措施保证安装质量：（１）地脚螺栓和设备二次灌浆我们全部采用ＣＧＭ型微膨胀高强灌浆料。
二次灌浆时先浇注设备中间部分，待设备中间部分全部灌满把底座下面空气全部挤出来后再灌其他部分，确保设备底座牢固地固定在设备基础上。
（２）确保设备底座的水平度。
在底座安装中我们采用高精度水准仪（精确到０．１ｍｍ）对底座进行多点测量并调整，使整个底座表面高差不大于０．５ｍｍ。
（３）确保下架体的焊接质量。
整个下架体组装完焊接时采取了合理的焊接工艺，焊接后对每条焊缝进行超声探伤，确保每条焊缝都达到二级质量标准。
（４）确保４个磨辊到磨盘中心的距离误差不大于２ｍｍ，保证了４个磨辊运转中同步运转，消除了因磨辊回转速度不等引起振动的隐患。
（５）确保电机和减速机固定良好，并严格按规范找正联轴器。
矿渣立磨调试中出现的问题及解决方法
20mm。
针对此种情况采取了以下措施：1)将系统风量调整到l70000m3／h，磨辊压力调整到l0MPa。
2)风环处焊接200mm×l00mm×5mm的钢板共9块，每个磨辊后侧各3块，以减小风环面积，提高风环处的风速。
3)确保磨内物料在2t左右的时候开始落辊加压。
如磨机抬辊，再次落辊时要降压落辊，如果磨机频繁抬辊，应及时减少进料或停止进料，避免循环物料过多，造成斗式提升机电流上升。
2．2磨机振动试生产过程中，磨机平稳运行10min以后开始产生较大的振动，而且在设定的时间内不能恢复，导致磨辊快速抬起。
通过改变其他的操作参数后，仍然不能平稳运行。
对入磨物料观察发现，可能是块状物料过多，破坏了稳定的料层所导致的。
解决措施是在入磨皮带机料斗下方安装筛缝为20mm×20mm的振动筛，因此保证了入磨物料粒度均匀性，从而保证了料层的稳定。
2．3液压管路剧烈抖动磨机在初始运行阶段，液压管道及蓄能器剧烈抖动。
停机卸压检查发现背压蓄能器压力为4MPa，正常工作时应为1．8MPa。
由于蓄能器背压压力过大，磨机正常工作中没有起到缓冲作用，从而导致液压管路的抖动。
所以磨机开机前一定要认真检查蓄能器的压力是否正确，需要注意的是检查蓄能器压力时一定要将系统压力泄掉直至为0MPa。
2．4进料管堵料本磨机采用的是边缘下料方式，由于当地的矿渣湿度较大(水分l4％-18％)，在下料管处很容易结块堵料，清理堵料需要较长的时间，给立磨生产带来极大的影响。
根据实际情况，我们设计了压缩空气+脉冲阀装置(见图2)。
通过程序设定1、2、3、4、5、6喷吹管道顺序、循环喷吹将黏附在下料管的物料清除，能有效解决经常堵料的问题，从而提高磨机的运转率。
图2下料管处的喷吹装置2．5 磨辊频繁抬辊磨机在正常运转一段时间后，辊压最高只能加到9MPa，选粉机频率最高加到28．5Hz(转速为160r／min)，若再往上调整就会频繁出现低限位报警信号，造成频繁抬辊现象。

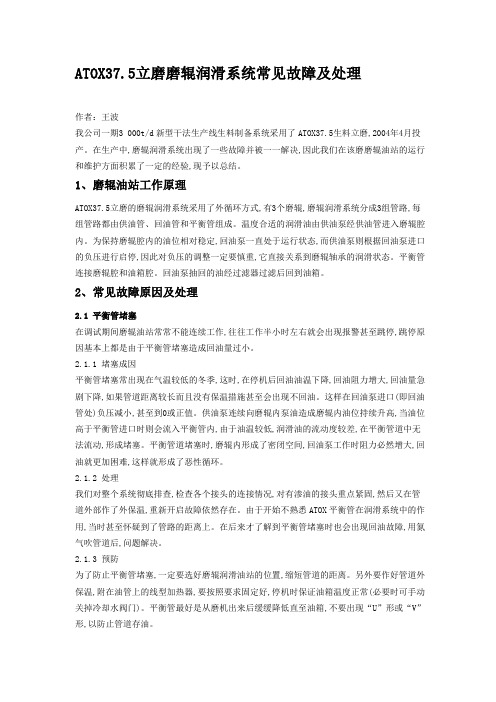

立磨磨辊润滑系统常见故障及处理
ATOX37.5立磨磨辊润滑系统常见故障及处理作者：王波我公司一期3 000t/d新型干法生产线生料制备系统采用了ATOX37.5生料立磨,2004年4月投产。
在生产中,磨辊润滑系统出现了一些故障并被一一解决,因此我们在该磨磨辊油站的运行和维护方面积累了一定的经验,现予以总结。
1、磨辊油站工作原理ATOX37.5立磨的磨辊润滑系统采用了外循环方式,有3个磨辊,磨辊润滑系统分成3组管路,每组管路都由供油管、回油管和平衡管组成。
温度合适的润滑油由供油泵经供油管进入磨辊腔内。
为保持磨辊腔内的油位相对稳定,回油泵一直处于运行状态,而供油泵则根据回油泵进口的负压进行启停,因此对负压的调整一定要慎重,它直接关系到磨辊轴承的润滑状态。
平衡管连接磨辊腔和油箱腔。
回油泵抽回的油经过滤器过滤后回到油箱。
2、常见故障原因及处理2.1 平衡管堵塞在调试期间磨辊油站常常不能连续工作,往往工作半小时左右就会出现报警甚至跳停,跳停原因基本上都是由于平衡管堵塞造成回油量过小。
2.1.1 堵塞成因平衡管堵塞常出现在气温较低的冬季,这时,在停机后回油油温下降,回油阻力增大,回油量急剧下降,如果管道距离较长而且没有保温措施甚至会出现不回油。
这样在回油泵进口(即回油管处)负压减小,甚至到0或正值。
供油泵连续向磨辊内泵油造成磨辊内油位持续升高,当油位高于平衡管进口时则会流入平衡管内,由于油温较低,润滑油的流动度较差,在平衡管道中无法流动,形成堵塞。
平衡管道堵塞时,磨辊内形成了密闭空间,回油泵工作时阻力必然增大,回油就更加困难,这样就形成了恶性循环。
2.1.2 处理我们对整个系统彻底排查,检查各个接头的连接情况,对有渗油的接头重点紧固,然后又在管道外部作了外保温,重新开启故障依然存在。
由于开始不熟悉ATOX平衡管在润滑系统中的作用,当时甚至怀疑到了管路的距离上。
在后来才了解到平衡管堵塞时也会出现回油故障,用氮气吹管道后,问题解决。
2.1.3 预防为了防止平衡管堵塞,一定要选好磨辊润滑油站的位置,缩短管道的距离。
矿渣立磨设备如何调试
近年来，国内众多水泥厂、粉磨站、建材厂纷纷引进矿渣立磨生产矿渣微粉，用以水泥混合材，生产32.5水泥、42.5水泥、52.5水泥等不同标号的水泥，降低水泥的生产成本，但是在矿渣立磨机运行中很容易产生粉磨产能低下、能耗过高等问题，对矿渣立磨进行有效的调试和优化显得极为重要。
1、首先要了解矿渣立磨设备主要的技术特点(1)为了防止堵塞矿料，通常采用中心进料的方式。
(2)磨辊分别配置了两个主辊以及两个辅辊，通过一主辊一辅辊交叉布置在磨盘上。
主辊与辅辊分别起不同的作用：前者起粉磨作用，而后者起固定料层作用。
(3)配备翻辊装置，主要作用是把磨辊翻出磨外，有利于后期维修。
(4)配备辅助传动设备，便于日常检修。
(5)配备密封风机，主要作用是密封磨辊轴承。
2. 矿渣立磨设备如何调试下面主要为大家讲解一下矿渣立磨设备调试过程的方法、参数设定以及调整等方面的内容。
其详细内容如下：(1)开机前准备①向蓄能器内充入一定量的气体，使其达到规定压力。
②按相应规定向轴承中注入干油。
③按相应设计要求向液压站、润滑站等设备注入合适的油。
(2)矿渣立磨设备单机空载试车①启动拖动电机、液压站以及润滑站，并检查其转向是否正确。
如从上往下看，立磨磨盘按顺时针方向旋转，而选粉机按逆时针方向旋转。
②调整磨盘与主辊之间的距离。
如主辊几何行程：以磨盘平面为参考面，高位为265.00mm，而低位为-5.00mm;主辊工作行程：以磨盘平面为参考面，高位为255.00mm，而低位为25.00mm;主辊安装位置：以磨盘平面为参考面，距离为20.00mm;主辊低位极限行程：以磨盘平面为参考面，低位为15.00mm;主辊工作极限行程：以磨盘平面为参考面，高位为260.00mm，而低位为20.00mm。
③调整磨盘与辅辊之间的距离。
如辅辊几何行程：以磨盘平面为参考面，高位为216.00mm，而低位为-42.00mm;辅辊工作行程：以磨盘平面为参考面，高位为205.00mm，而低位为60.00mm;辅辊安装位置：以磨盘平面为参考面，距离为116.00mm;辅辊低位极限行程：以磨盘平面为参考面，低位为40.00mm;辅辊工作极限行程：以磨盘平面为参考面，高位为210.00mm，而低位为50.00mm。
DFRM2650立磨系统调试
（ ２） 磨辊加压站系统的调试。启动加压站电机 油泵， 确保加压站能提供正常的工作压力 （５～ ８ ＭＰａ） 时， 做抬磨辊和落磨辊实验， 磨辊抬起和落下 灵活自如达到要求。
（ ３） 磨辊润滑站系统的调试。启动润滑泵电机， 进行磨辊轴承润滑油循环实验，确保无漏油现象， 润 滑站工作正常。
（ ４） 主电机的空转试运行。松开主电机与主减 速机之间的膜片联轴器， 启动主电机， 测试主电机的 空载性能。
（ ３） 入磨气体压力的控制。调节循环风阀门开 度， 可以稳定入磨 气 体 压 力（－ ６００～１ ２００ Ｐａ 之 间）和 入磨风量， 以稳定磨机工况。磨机在产量 ９５ ｔ／ｈ 时，入 口压力为（－ ６１５ Ｐａ）。
（ ４） 出磨气体温度控制（ 本机控制在 ７５～９５ ℃） 。 出磨气体温度主要由喷水系统来控制， 出磨温度太
（ ５） 磨辊压力控制（ 本机控制在 ５～８ ＭＰａ） 。立 磨是通过磨辊对料床上的物料施加高压而粉碎的， 随着压力的增加产量亦随之增加， 但压力增加到一 定程度时， 磨机功耗严重， 磨机振动太大， 以至于无 法工作。因此， 合适的辊压应满足生产需要且兼顾功 耗， 以磨机稳定运行为主。磨辊工作压力一般满负荷 时调到设计值的 ８０％即可。本机在产量 ９５ ｔ／ｈ 时， 磨 辊压力 ６．８ ＭＰａ；调试阶段低负荷（６０ ｔ／ｈ）下操作相应 的还要降低（ 一般 ５ ＭＰａ 左右） 。
（ １） 系统风量的控制。当系统达不到要求风量 （ １２０ ０００ ｍ３／ｈ） 时，会导致立磨主电机不能启动， 如果 在运行中， 则可能导致系统停止运行。操作中， 主要 通过调节立磨排风机前的阀门开度来控制系统风量
－ ３２ －
水泥工程 ２００６年第 ５ 期
田志东： ＤＦＲＭ２６５０ 立磨系统调试
（ ３） 磨辊润滑站系统的调试。启动润滑泵电机， 进行磨辊轴承润滑油循环实验，确保无漏油现象， 润 滑站工作正常。
（ ４） 主电机的空转试运行。松开主电机与主减 速机之间的膜片联轴器， 启动主电机， 测试主电机的 空载性能。
（ ３） 入磨气体压力的控制。调节循环风阀门开 度， 可以稳定入磨 气 体 压 力（－ ６００～１ ２００ Ｐａ 之 间）和 入磨风量， 以稳定磨机工况。磨机在产量 ９５ ｔ／ｈ 时，入 口压力为（－ ６１５ Ｐａ）。
（ ４） 出磨气体温度控制（ 本机控制在 ７５～９５ ℃） 。 出磨气体温度主要由喷水系统来控制， 出磨温度太
（ ５） 磨辊压力控制（ 本机控制在 ５～８ ＭＰａ） 。立 磨是通过磨辊对料床上的物料施加高压而粉碎的， 随着压力的增加产量亦随之增加， 但压力增加到一 定程度时， 磨机功耗严重， 磨机振动太大， 以至于无 法工作。因此， 合适的辊压应满足生产需要且兼顾功 耗， 以磨机稳定运行为主。磨辊工作压力一般满负荷 时调到设计值的 ８０％即可。本机在产量 ９５ ｔ／ｈ 时， 磨 辊压力 ６．８ ＭＰａ；调试阶段低负荷（６０ ｔ／ｈ）下操作相应 的还要降低（ 一般 ５ ＭＰａ 左右） 。
（ １） 系统风量的控制。当系统达不到要求风量 （ １２０ ０００ ｍ３／ｈ） 时，会导致立磨主电机不能启动， 如果 在运行中， 则可能导致系统停止运行。操作中， 主要 通过调节立磨排风机前的阀门开度来控制系统风量
－ ３２ －
水泥工程 ２００６年第 ５ 期
田志东： ＤＦＲＭ２６５０ 立磨系统调试
TRMS3231矿渣立磨的应用及调试
远行．各珥！于ｆｉ怀ｉ占｝’股计饕求鼾机正常压什
叁数如表２所爪
孵内喷术的情况下为９０ｍ”，或者更高人糖风景车腱．飙溢螭 陋。现场情况为吐漪偏多，且吐渍巾的大块多．刮板牌搅严重． 辊皮外侧磨损严ｍ形成明Ⅱ的删槽．石灰石调配库离析现象 严亟拄离析时磨机电流会达刊高报状态．定子Ｃ相温度增长
５结束语
１ⅥＭ５３２３】矿漓立磨是天津院引进德 国策歇立磨技术成功应ｊＨ于副渍粉麝系统 的同产直磨经过多‘Ｉ。的技术政造和创新 ＴＲＭ５３２３１矿，６ｊ￡磨Ｈ有产愤商电耗低和 对物料适膻性强等技术优势
的震动筛旧此挥证了＾膳钧辩性度均勺性，开持喂料 最控制３５ｔｔｈ．存缫１ＩＩ采缱稳定的帕攫ｒ．慢慢ｊ｝｝加喂 料赫逸刊尽可能提旆产硅’＊监测到＾磨皮带机有料 时．延叫４０ｓ．丌蛄落辊加压．密切躲观土ＩＵ机电流循 环同料提升机电流．厦瓣机震动ｆｆｌ这些数抛是判断料 糙灶香稳定的重要参教薪机震动时开艏腮内喷水若 喷水缸４；足小能消除振动：喷水盘ｉ＝ｆ多物料就会结 块经廿腊辊挤雁形成料饼导致牌内研肼情况罂化 喷水量町根据盛环的情况加以州节．若“ｊ席气体温度 吐低．而料屡比鞍稳定．且振动使维持在Ⅱ：常范用内． 则可以酸少喷水业停止喷水米擞高摩ｍ口温度， ４，３磨机压差控制 群机压差的稳定对整个立磨系统正常ｌ＋作至关
使系缱在此压力Ｆ Ｌ作１０ｍｈ．系系统
应无任何渗捕打丁１．避油电避恻开关井将【ｎｆ油溢漉
黼诩Ⅲ剑１１：力较高的俺矬
弼整泉站的滥漉蹦连渐
将系缱压力升到３－４ＭＰａ观察所有雕力表的读数． 若两者不符时应校正压力传感器．使典与睢力我的 读数吻合观察－十液雕缸手｝！塑监吾伸．收自如蚵 档接近开芰的位置设定好高｝Ｉｌ和低辊位（本膊扒的 高辊位为腊盘和路辘问琼ＩＯｍｍ立｝．高｛昆为磨盘和 磨辊￥ＩＩ隙２００ｒａｍ处）上续Ｔ作完成后将系统压力 酒到４ＭＰａ背压压力为２ ５ＮＰ；－．保惟２４ｈ｛盘查系统 枉部分有无港滴．对港硒处应进行处理。液匝系统 ２４ｈ保压压力损失应低于５０％
LGMS4624矿渣立磨调试指导书
出磨气体的含尘量：(0.25-0.30)kg/m3
磨内喷气环的风速：40-50m/s
磨内进出风口差压：3000-4500Pa
LGMS4624立式水泥矿渣磨机技术参数
项 目
单位
数值
生产能力＊
t/h
90（矿渣）
磨机
磨盘直径
mm
4600
磨辊数量
2+2
磨辊直径
（中径）
主辊
mm
2360
辅辊
1,600
磨辊宽度（主辊）
2.1.2空负荷试车
空负荷试车分立磨单机空载试车和参与整个工艺系统联动空载试车。
2.1.2.1单机空载试车内容和检查项目
1）点动主电机、选粉机电机、回转下料阀电机及液压站、润滑站电机，检查是否与设备要求转向一致。
磨盘为从上往下看顺时针方向；
选粉机转子转向与叶片涡流方向一致，从上往下看逆时针方向；
回转下料阀转子转向为从电机尾部看顺时针方向。
3）测量气体、物料和各表面温度的电接点温度计
4）用于收集收尘器和输送管道的采样插座。
5）用于测定给料粒度组成的喂料筛，筛孔规格2-30 mm。
6）用于测定产品比表面积的勃式比表面积分析仪，参照GB8074-87水泥比表面积测定法（勃式法）和GB207-63水泥比表面积测定法。
7）测量喂料和产品水份的仪器。
辅辊几何行程（指油缸行程可实现的几何位置）：相对于磨盘平面
高位：+310mm
低位：-42mm
辅辊安装位置：相对于磨盘平面
安装位：116mm
辅辊工作行程：相对于磨盘平面
高位：+260mm
低位：+60mm
辅辊工作极限行程：相对于磨盘平面
磨内喷气环的风速：40-50m/s
磨内进出风口差压：3000-4500Pa
LGMS4624立式水泥矿渣磨机技术参数
项 目
单位
数值
生产能力＊
t/h
90（矿渣）
磨机
磨盘直径
mm
4600
磨辊数量
2+2
磨辊直径
（中径）
主辊
mm
2360
辅辊
1,600
磨辊宽度（主辊）
2.1.2空负荷试车
空负荷试车分立磨单机空载试车和参与整个工艺系统联动空载试车。
2.1.2.1单机空载试车内容和检查项目
1）点动主电机、选粉机电机、回转下料阀电机及液压站、润滑站电机，检查是否与设备要求转向一致。
磨盘为从上往下看顺时针方向；
选粉机转子转向与叶片涡流方向一致，从上往下看逆时针方向；
回转下料阀转子转向为从电机尾部看顺时针方向。
3）测量气体、物料和各表面温度的电接点温度计
4）用于收集收尘器和输送管道的采样插座。
5）用于测定给料粒度组成的喂料筛，筛孔规格2-30 mm。
6）用于测定产品比表面积的勃式比表面积分析仪，参照GB8074-87水泥比表面积测定法（勃式法）和GB207-63水泥比表面积测定法。
7）测量喂料和产品水份的仪器。
辅辊几何行程（指油缸行程可实现的几何位置）：相对于磨盘平面
高位：+310mm
低位：-42mm
辅辊安装位置：相对于磨盘平面
安装位：116mm
辅辊工作行程：相对于磨盘平面
高位：+260mm
低位：+60mm
辅辊工作极限行程：相对于磨盘平面
矿渣立磨粉磨工艺系统的参数调整及优化 (1)
28中图分类号：TQ172.632.5 文献标识码：B 文章编号：1008-0473(2010)03-0028-03矿渣立磨粉磨工艺系统的参数调整及优化赵玉良 徐鸿钧 王广收 中国重型机械研究院有限公司（710032）摘 要 通风量在矿渣立磨粉磨工艺系统中处于主导地位。
采用行星差动调速方法进行风机流量亦即通风量的调整优点突出，建议在进行矿渣粉磨系统设计时优先采用。
关键词 辊式磨 矿渣粉磨 差动调速 工艺优化0 引言近些年来，采用各种立磨的矿渣粉磨工艺及技术在我国得到了快速发展，这对我国发展循环经济、充分利用固体废弃物、减少对环境的污染及降低产品能耗发挥了积极的作用。
矿渣粉磨技术的发展不仅包括了矿渣粉磨设备如各种立磨的开发，矿渣粉磨工艺技术的研究同样也应得到重视。
粉磨过程中气体的流量、压力、温度及相互间的合理平衡对整个粉磨系统工作状态的稳定及效能的发挥有着决定性的影响。
因此研究上述参数间的相互关系和影响，并制订合理的工艺参数、调整方法和策略，进而实现粉磨系统的自动控制或智能控制，无疑是一个值得认真研究的问题。
本文将对与此相关的一些问题进行分析和探讨。
1 矿渣粉磨的典型流程及工作原理目前应用较为普遍的矿渣立磨粉磨工艺见图1，主要由立磨、热风炉、袋除尘器、回料提升机、喂料系统、主排风机和烟囱及若干阀门等组成。
图1 粉磨工艺布置图粉磨系统工作的典型流程为：由皮带机输送的矿渣通过气动双翻板阀进入立磨下料锥内部，矿渣在立磨内部被粉磨成微粉，同时被热风炉送入的热风干燥。
经过选粉机分选的微粉由热风输送至主收尘器收集，收集后的微粉通过空气输送斜槽向成品系统输送。
部分不能通过选粉机的微粉和金属颗粒经过回料气动双翻板阀进入磨机物料外循环系统，返料由回料皮带秤输送至回料斗提机，在斗提机的出料口设有气动两路阀，正常生产情况下，返料进入鼓型除铁器除铁后经过回转锁风阀再次进入立磨粉磨。
在特殊情况下，气动两路阀可将物料直接外排，以实现磨机卸料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿渣立磨润滑系统的调试
摘要近年来，随着国家“节能减排、废物循环利用”等政策的出台，国内各地采用立式磨机来粉磨矿渣日趋广泛。
立磨生产矿渣微粉集烘干、粉磨、选粉为一体，有着效率高、电耗低（约40kW/t～50kW/t）的显著优点。
目前国内公认的成熟磨机主要是莱歇、宇部的LM磨、川崎的CK磨等国外品牌。
本文是一篇关于国产矿渣磨调试的文章。
唐山曹妃甸盾石新型建材有限公司在首钢京唐钢铁公司1号高炉和2号高炉水渣堆场位置各建两条年产60万吨矿渣微粉生产线，可将京唐钢铁公司一期全部水渣就地完成深加工处理，工艺流程紧凑。
磨机采用了由冀东发展集团自主研发的JLMK1-46.2.2X立磨，4条生产线设计产能240万吨/年，已于2011年全部调试完毕，现稳定运行3年。
本人参与了全部生产线的安装、调试，现就矿渣立磨润滑系统调试的要点和调试中出现的问题及解决方法与大家分享。
关键字矿渣立磨；润滑系统；调试
1 润滑系统安装、调试过程的要点
1.1保证润滑管路中清洁的润滑油
洁净的润滑油是保证润滑系统特别是液压系统工作可靠性和元件使用寿命的关键。
所以只有在安装中保证润滑管路酸洗、冲洗的质量，才能保证调试的顺利进行。
1.1.1 管道酸洗的技术要求
在酸洗过程中建议采用槽式酸洗法，当管路安装完毕后，然后拆下，放入酸洗槽酸洗，合格后回装。
具体操作规程为：脱脂―水冲洗―酸洗―水冲洗―中和―钝化―水冲洗―干燥―喷防锈油（剂）―封口。
所需溶液见下表：
管道经过脱脂―水冲洗―酸洗―水冲洗―中和―钝化―水冲洗―干燥―喷防锈油（剂）后开始回装，在回装过程中每个管接头都用塑料布和包皮布包好，保持清洁。
1.1.2 循环冲洗的要点
回装完毕后管路必须进行循环、串油冲洗。
1）液压管路循环冲洗用加油机做为泵头，用液压油为清洗介质。
用软管把油缸进出油口短接，形成一个完整回路。
在进出油口放置200目滤网。
连续冲洗时间为72小时，冲洗过程中通过对焊接处和管子反复进行敲打、振动等方法加强冲洗效果；每隔1小时查看清洗滤网；
2）主减速机润滑管路的循环冲洗：方法是把16路高压管道从进油口卸下并用120目滤网包裹插入附近的主减速机观察门中，然后开启主减速机低压油泵、高压油泵，使16路高压管路的油直接流到减速机下壳体上，避免铁渣等杂质进入16块推力瓦，损坏工作面。
连续冲洗48小时。
在冲洗过程中1小时检查清洗一次滤网，同时注意检查回油过滤器，脏了及时清洗，观察进油过滤器压差，压差大时及时清洗滤芯。
1.2 主减速机润滑站调试的步骤及注意事项
主减速机润滑站用于对减速机静压油膜轴承与齿轮箱提供润滑。
该油站为整体式结构，由低压供油部分和高压供油部分组成。
低压油由两台螺杆泵供给，（一用一备）。
流量：869 L/min，公称压力：1.0MPa。
低压油出口除直接提供齿轮润滑外，同时对高压泵吸油口供油，高压泵为四个轴向柱塞泵，公称流量：4×56 L/min，公称压力：31.5 MPa，四台高压泵通过补偿装置，分为十六路高压供油油路，直接将高压油输送至各油腔，油站温度、压力和流量仪表集中在仪表箱显示，便于观察和调试。
调试步骤：
1）打开油箱观察孔，检查油箱内部情况，用面筋粘除细小杂物。
然后加入美孚600XP320 润滑油。
注意加油的时候一定要用带过滤装置的加油机；
2）采用点动方式确认高低压油泵电机转向是否正确。
（注意在开动4台高压泵之前一定要先开起低压泵，同时检查高压吸油管道阀门是否打开）。
双筒过滤器手柄搬到一个过滤芯的工作位置上。
首次启动螺杆泵时，在泵的进油腔灌入适量润滑油，来避免干启动。
泵启动后，应密切注意电流表、压力表和真空表的数值，超出规定值时，应停泵找出原因后，再行启动；
3）对各测点逐一打点试验完毕后，关闭低压出油口阀门，打开内循环阀门，开低压泵连续运转考核；
4）开启高压泵，观察16块表的压力及各泵的压力。
如果16块表上的压力相差太大则调整每一个高压管路上的流量阀，通过调节，最后16块表的压力基本在2.5MPa左右，流量阀数值一般数值在7左右。
注意事项：
高压泵16路压力调均以后，在设备空转之前一定要检测磨盘顶起高度，方法为：在磨盘圆周上平均取三点A 、B、C，在A 、B 、C三点各架一块百分表观察高压泵在停、启过程中磨盘浮起情况（保证磨盘浮起高度不少于0.2mm～0.3mm）。
2 调试中遇到的问题及解决方法
1）初次起动低压泵时，泵有振动、噪音大、压力表及真空表指针剧烈跳动，后把油温加热至35℃起泵，泵运行平稳；
2）首次用加热器加温时，6个加热器均从加热器法兰处冒白气，经检查是加热腔里混入水份所置，继续开启加热器，水份蒸发完后恢复正常；
3）在带料调试过程中，2#立磨主减速机油箱温度达到60℃报警值。
经检查冷却器进水管和回水管温度均58度左右。
打开循环水进水管的外排阀门，有充足的水排出且压力正常，既然冷却水充足为什么没有冷却效果？仔细观察发现在冷却水进水阀门与冷却器进水口之间有一个水过滤器，判断是因为此处堵塞导至水不流通。
拆开水过滤器，里边有很多杂质，清洗回装后，油温恢复正常（42℃）。
3 结论
通过全体技术人员的不懈努力，我公司4条年产60万吨矿粉生产线已于2011年8月份完成安装、调试，达产、达标。
现已稳定运转近近3年，期间经过优化各种工艺参数，及其对设备的小革小改，各项指标全部达到国外同类立磨标准，某些性能甚至超越了国外同类产品。
