生活给水排水量自动计算表格

目录1.给水设计流量 (2)2.短管计算 (2)3.水池调节容积计算 (3)4.热媒消耗量计算 (4)5.容积式加热器 (5)6.快速加热器 (6)7.膨胀管 (6)8.管道热伸长量计算 (7)9.饮用水计算 (7)10.排水流量计算 (8)11.洗衣工作量计算 (10)12.孔口和管嘴出流 (10)13.堰流计算 (11)14.喇叭口溢流管计算 (11)15.水池泄水管径计算 (12)16.池水的泄空时间 (12)给水设计流量１住宅，公寓，集体宿舍，旅馆，医院，疗养院，休养所，诊疗所，幼儿园，托儿所，办公楼教学楼等建筑的生活给水管道设计秒流量，按下式计算：──ｑｇ＝０·２ａ√Ｎｇ＋ＫＮｇ（２·４─１）式中：ｑｇ─计算管段的设计秒流量（Ｌ／ｓ）Ｎｇ─计算管段的卫生器具给水当量总数，按表２·４─１确定；ａ，Ｋ─根据建筑物用途而定的系数，按表２·４─２采用。

１）按上式计算结果，如计算值小于该管段上一个卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。

这种情况主要发生在支管计算时，卫生器具的支管一般不需计算，可按表中所给支管管径选用。

２）如计算值大于该管段上卫生器具给水额定流量的累加值时，应按卫生器具给水额定流量累加值采用。

２公共浴室，洗衣房，公共食堂，实验室，影剧院，游泳场，体育场（馆）等建筑物的生活给水管道设计秒流量，应按下式计算：ｑｇ＝∑ｑ０ｎ０ｂ（２·４─２）式中ｑｇ─计算管段的给水设计秒流量（Ｌ／ｓ）；ｑ０─同类型的卫生器具给水额定流量（Ｌ／ｓ）；ｎ０─同类型的卫生器具数；ｂ─卫生器具的同时给水百分数，见表２·４─３。

短管计算当管道的供水压力已经确定时，如清水池的进水管，溢流管，上区水箱向下区减压供水的供水专用管等的管径和供水流量计算，建议按短管出流方式计算。

计算公式如下：πＤ２───Ｑ＝μ───√２ｇＨ（２·４─１１）４式中Ｑ─管段的通过流量（ｍ３／ｓ）；μ─管段的流量系数；Ｄ─管道直径（ｍ）；ｇ─重力加速度为９·８１（ｍ／ｓ２）；π─常数为３·１４；Ｈ─管段两端的水头差（ｍ）。

给排水计算书一、生活用水 1、用水量计算：室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。

自动喷淋用水量：26L/S；火灾延续时间T=1hr。

2．给水方式1 、生活给水方式：A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。

生活水池及水泵房设于D 段地下室。

B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa ）。

压力复核：H （34m ）≥H1+H2+H3=11.75+12+10＝33.75mH1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m第1页共9页计算）H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa ；管道倒流防止器的局部水头损失，取0.06MPa ）； H3：最低工作压力0.10MPa ；2 、水池及水箱计算：由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。

3市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m 3，储存全部室内消防用水量。

3 、生活变频水泵计算：生活水泵主要供给四层及四层以上部分用水：最高日用水量为354m 3/d，最大时用水量为40.50m 3/hr；高区的最高日用水量为232m 3/d,生活水池的有效容积取高区的最高日用水量的25%。

生活变频调速泵组型号 SHV20/SV3003F55T： Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H ≥H 1+H2+0.01V2/2g；H 1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H 2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m； H≥33.8+15+ 1.83＝50.63米, 取55米;最不利管路水头损失计算表第2页共9页第3页共9页二、消防用水1．室内消防用水量 30 l/s消火栓给水系统静压不超过0.10MPa ，系统不分区，消火栓给水系统由消防泵直接从消防水池抽吸供水。

1、根据《建筑给排水设计规范》3.6.1第1条（住宅类）（1）、按下列公式计算出最大用水时卫生器具给水当量平均出流概率。

当量计算 式中：U0–最大用水时卫生器具给水当量平均出流概率（%）q0-最高用水日的用水定额；m-每户用水人数；K h-小时变化系数；Ng-每户设置的卫生器具给水当量数；T-用水时数（h）；0.2- 一个卫生器具给水当量的额定流量（L/S）；（2）、计算卫生器具的同时出流概率：式中： U-卫生器具给水当量同时出流概率（%）a c-对应于不同的U0系数Ng-卫生器具给水当量总数；（3）、设计秒流量：最高用水日的用水定额每户用水人数小时变化系数用水时间每户给水当量平均出流概率对应不同U 0的系数管段给水当量总数卫生器具同时出流概率设计秒流量(小时流量）m³/h m T Ng(户)a c Ng(总)U q g 180 3.52.5243.750.02430.014518600.036749.11当量计算楼层单卫双卫三卫四卫1F 4962F 户型统计根据每栋楼每层户型统计后填入表格，自动计算其当量3F 4F 5F 表格中无色区域需填入相应数据；6F 表格中橙色区域不得任何更改；7F 8F 9F 10F …30F 合计496000平均每户当量Ng （户）总当量Ng （总）1.00.003231.50.006972.00.010972.50.015123.00.019393.50.023744.00.028164.50.03263查找值 2.430.014543.751860动计算其当量。

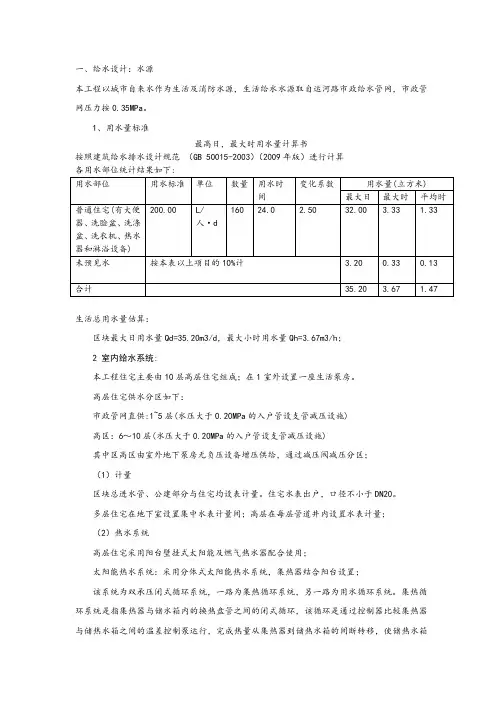

一、给水设计：水源本工程以城市自来水作为生活及消防水源，生活给水水源取自运河路市政给水管网，市政管网压力按0.35MPa。

1、用水量标准最高日，最大时用水量计算书按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算各用水部位统计结果如下:生活总用水量估算：区块最大日用水量Qd=35.20m3/d，最大小时用水量Qh=3.67m3/h；2 室内给水系统:本工程住宅主要由10层高层住宅组成；在1室外设置一座生活泵房。

高层住宅供水分区如下：市政管网直供:1~5层(水压大于0.20MPa的入户管设支管减压设施)高区：6～10层(水压大于0.20MPa的入户管设支管减压设施)其中区高区由室外地下泵房无负压设备增压供给，通过减压阀减压分区；（1）计量区块总进水管、公建部分与住宅均设表计量。

住宅水表出户，口径不小于DN20。

多层住宅在地下室设置集中水表计量间；高层在每层管道井内设置水表计量；（2）热水系统高层住宅采用阳台壁挂式太阳能及燃气热水器配合使用；太阳能热水系统：采用分体式太阳能热水系统，集热器结合阳台设置；该系统为双承压闭式循环系统，一路为集热循环系统，另一路为用水循环系统。

集热循环系统是指集热器与储水箱内的换热盘管之间的闭式循环，该循环是通过控制器比较集热器与储热水箱之间的温差控制泵运行，完成热量从集热器到储热水箱的间断转移，使储热水箱温度得到提升；用水循环系统是指自来水从储热水箱下部进入水箱，依靠自身压力将热水顶出进入用户热水系统供用户使用，完成热量从储热水箱到用户需水点的分配消耗。

储热水箱内配有辅助电加热系统，保证在冬天光照不足或者没有光照的天气仍有热水供应。

（3）1#楼单体设计计算：a、住宅生活给水计算：本住宅为二个单元，每个单元每层两户，共40户，系统采用集中管理，分户计量形式，水表设在楼梯平台设备间内，每个单元的2户为对称关系，两个单元相同.1层-5层住宅单户卫生器具：洗脸盆（混合水嘴）当量：0.75，数量1；厨房洗菜盆（混合水嘴）当量：1.0，数量1；大便器（冲洗水箱浮球阀）当量：0.5，数量：1；家用洗衣机水嘴：当量：1.0，数量：1；淋浴器（混合阀）当量：0.75，数量：1。

--(二)管网水力计算〔画图和水力计算表〕管段编号1-2 2-3 3-4 4-5管段编号5-6 6-7 7-8 8-9 9-10 10-11 11-12 12-13 13-14 14-15 15-16浴盆当量数量总数浴盆当量数量总数洗脸盆当量总数洗脸盆当量总数卫生器具名称·数量· 当量蹲式大便器坐式大便器数当量数当量量总数量总数卫生器具名称·数量· 当量蹲式大便器坐式大便器数当量数当量量总数量总数洗手盆数当量量总数洗手盆数当量量总数小便器当量总数小便器当量总数当量总数当量总数设计秒流量 qL/S设计秒流量 qL/SDN(mm)DN(mm)单阻V m/si(kpa)单阻V m/si(kpa)管长〔m)管长〔m)沿程水头损失Hy=i ·L〔m〕沿程水头损失Hy=i ·L〔m〕消火栓给水系统配管水力计算表计算管段设计秒流量q〔L/s〕管长L(m) 管径DN〔mm〕速度〔m/s〕V 坡度I〔KPa、m〕I*L〔KPa〕0- 11-22-33-4数量数量数量数量--4-5〔三〕排水系统水力计算图表A 区废水管段编号0-12-13-1 4-12 6-12 11-13 12-13 13-14管段编号14-15B 区废水卫生器具数量浴盆洗脸盆污水盆当量总数流量L/s管径 mm 坡度卫生器具数量浴盆洗脸盆污水盆当量总数流量L/s 管径 mm 坡度卫生器具数量浴盆洗脸盆污水盆卫生器具数量浴盆洗脸盆污水盆管段编号0-1 1-2 2-3 3-4 3-5 3-12 12-13 13-14 管段编号14-15 15-16 16-17 17-18 17-19 19-20 20-21 6-7 7-8 8-9 9-10 10-11 11-12管径 mm管径 mm当量总数当量总数流量L/s流量L/s坡度坡度17-18 18-19 7-8 8-9 9-10 1-20 20-21 21-22 22-23 4-23 5-24 24-25 25-26 26-27 6-27 10-28 28-29 29-30 30-31 31-11A 区污水卫生器管径 /de(mm) 数量数1-22-3 3-4 4-5 5-6 6-7 7-8 11-8 12-8 8-13B 区污水卫生器大便器 小便器 当量总数 当量数 数量 当量数 数量1-2小便器 当量数 数量管径 /de(mm)当量总 数 流量(L/s)流量 (L/s) 坡度/i坡度/i 大便器管段 管段当量4-5 5-6 6-7 7-8 8-10 9-10 卫生器管段11-12 12-13 13-14 14-15 15-D D-F F-16 A-B B-10 C-D E-F一、设计说明(一)排水方式的选择与分区建造排水系统有分流制和合流制两种。

5号楼给排水计算书本楼地上27层，地下1层。

其中地下一层为自行车库；地上一层〜二十七层为均为普通住宅。

市政压力0.3MPa。

1生活给水系统1.1生活冷水：生活给水竖向分三个区：1〜5层为低区由市政直接供水；678层为中区，由中区叠压设备供给，19〜27层为高区，由高区叠压设备供给。

本楼内共2个单元，1单元27层，共108户，2单元27层，共108户，每户按3人考虑，q=200L/ 人.天Kh=2.6,用水时间为24h设计，用水量计算：生活用水量计算：最高日:Qd = 216X3.0X200/1000= 129.6m3/d最大时:Qh = 2.6 X 129.6/24 =14.04m3/h1.2给水设计秒流量计算：1.2.1一单元给水设计秒流量计算该单元每层4户，C2户型2户，C3户型2户各户型内卫生器具见下表:根据公式计算不同户型的卫生器具给水当量平均出水概率: ^1=2()0*3.()*2.6/(0.2*4.750*24*3600)^ 1.9%U O2=2OO*3.O*2.6/(O.2*4.75O*24*36OO)= 1.9%每层给水当量平均出水概率：Uo=( 1.9%*4.750*2+1.9%*4.75*2)/(4.75*4% 1.9%该单元高中低区各一根进水管，以下计算进水管管径：(1)低区给水当量Ng=95, U-11.20%Q=0.2 X11.20%X 95=2.13L/s,取管径DN50, v=1.09m/s,满足要求。

(2)中区给水当量Ng=247, U^7.3%Q=().2X7. 3%X247=3.6L/s,取管径DN70, v=1.09m/s,满足要求。

(3)高区给水当量Ng=171, U七8.60%Q=0.2X8. 60%X171=2.9L/s,取管径DN70, v=0.89m/s,满足要求。

1.2.2二单元给水设计秒流量计算该单元每层4户，C2户型2户，C3户型2户各户型内卫生器具见下表:根据公式计算不同户型的卫生器具给水当量平均出水概率:Uoi =200*3.0*2.6/(0.2*4.750*24*3600)〜1.9%U O2=2OO*3.O*2.6/(O.2*4.75O*24*36OO)=1.9%每层给水当量平均出水概率：Uo=( 1.9%*4.750*2+1.9%*4.75*2)/(4.75*4)弋1.9%该单元高中低区各一根进水管，以下计算进水管管径：(1)低区给水当量Ng=95,11.20%Q=0.2 X11.20%X 95=2.13L/s,取管径DN50, v=1.09m/s,满足要求。
