同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT 8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T 型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GA TER）厂家生产，此型号皮带一般在自动化控制设备上用。
同步带轮圆弧齿和梯形齿同步带轮是一种常用的传动元件，广泛应用于各种机械设备中。
同步带轮与同步带的配合可以实现精确传动，稳定性高、可靠性强。
同步带轮的齿形设计直接关系到它的传动性能。
同步带轮的齿形设计一般有圆弧齿和梯形齿两种，下面将对这两种齿形进行详细介绍。
一、同步带轮圆弧齿同步带轮圆弧齿的齿形是采用圆弧弧线作为齿面，在同步带轮齿形设计中广泛应用。
其主要特点是拥有较好的齿面质量，齿形相对容易加工，尤其是对于小模数齿轮来说，更适合采用圆弧齿。
此外，同步带轮的圆弧齿还具有以下特点：1、齿面质量好，同步带在齿面上磨损小。
2、工作噪声低，轴向力小。
3、轴承负荷力小，使用寿命长。
4、圆弧齿的齿宽变化小，适用于高速传动。
5、加工成本相对较低。
同时，同步带轮圆弧齿也有一些缺点，比如齿面曲率变化大，所以同步带轮的齿面承载能力较低，且精度要求较高。
二、同步带轮梯形齿同步带轮梯形齿是以直线为齿面的齿轮，具有简单的结构和制造方便的优势。
同步带轮梯形齿也具有以下特点：1、齿压分布均匀，齿形稳定性好。
2、齿形相对容易加工，适用于制造成本低的同步带轮。
3、齿宽变化范围大，适用于低速大扭矩传动。
4、精度要求低于圆弧齿。
同时，同步带轮梯形齿也有一些缺点，比如梯形齿的齿面质量相对较低，加工后的齿面粗糙度较高，因此同步带的磨损也会加剧，使用寿命相对较短。
此外，同步带轮梯形齿容易产生噪声，轴向力也比较大。
所以，同步带轮梯形齿适用于低速大扭矩传动的场合，同步带轮圆弧齿适用于高速传动的场合。
三、总结同步带轮齿形的选择需要根据传动系统的要求和具体应用情况来确定。
一般来说，同步带轮圆弧齿在高速传动的场合中更为适用；同步带轮梯形齿适用于低速大扭矩传动的场合中，这样可以降低整个传动系统的成本并提升传动稳定性。
综上所述，同步带轮圆弧齿和梯形齿都有其各自的优缺点，适用于不同场合的传动应用。
在实际设计应用中，需要根据实际情况来选用不同的齿形，以满足传动系统的要求。
关键字：RPP同步带同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT 8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T 型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带： 1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GATER）厂家生产，此型号皮带一般在自动化控制设备上用。
关键字：同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT 8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GATER）厂家生产，此型号皮带一般在自动化控制设备上用。
同步带规格及型参数大全GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-同步带规格及型号参数大全时间:2010-02-18 02:00来源:未知作者:admin 点击: 729次一、橡胶同步带梯型齿橡胶同步带规格型号 MXL XL L H XH XXH T2.5 T5 T10T20 AT5 AT10 AT20 梯形齿同步带参数含义例如： 1 ） 120XL037 表示节线长： 12*25.4= 304.8mm 齿形参数型号： XL 宽度： 0.37*25.4= 9.4mm 2 ） T10 X 1250 X30 节线长： 1250mm一、橡胶同步带梯型齿橡胶同步带规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数含义例如：1） 120XL037表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm圆弧齿同步带规格型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14M RPP/HPPDRPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm二、双面齿同步带DA 型双面齿同步带规格型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面对称齿宽度： 40mmDB 型双面齿同步带规格型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面错开齿宽度： 40mm三、汽车同步带规格型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ... 汽车同步带参数含义例如：99 RU 22表示齿数： 99齿形参数型号： RU宽度： 22mm四、多楔带规格型号PH PJ PK PL PM多楔带参数含义例如：1)公制：10PJ1089楔数： 10有效长度： 1089 mm2）10PJ250楔数： 10有效长度： 25*25.4=635mm 五、切割V带普通V带规格型号Y Z A B C D E普通V带参数含义：例如：1) A 35 表示型号：A 长度：35*25.4=889mm2) 13 X 1000 表示宽度：13 长度：1000mm窄V带规格型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N) 窄V带参数含义:例如：1) SPZ 40 表示型号： SPZ 长度： 40*25.4=1016mm2) SP 1016 表示型号： SPZ 长度： 40*25.4=1016mm六、聚氨酯同步带规格型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1） 120XL037表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数同步带型号：T10宽度：30mm3） HTD 1040-8M-30 表示节线长：1040 mm齿形同步带参数型号：HTD 8M宽度： 30mm七、开口PU同步带规格型号T5 T10 T20 AT5 AT10 AT20 XL L H XH HTD-5M HTD-8M HTD-14M STPD/STS-5M STPD/STS-8M开口PU同步带参数表示含义例如：30T5 表示齿形参数： T5 宽度： 30mm 长度任意，根据客户来选型，一卷100米。
一、橡胶同步带1、梯型齿橡胶同步带规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数含义例如：1）120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度：0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm2、圆弧齿同步带规格型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14MRPP/HPPD RPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度：30mm二、双面齿同步带1、DA 型双面齿同步带规格型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面对称齿宽度：40mm2、DB 型双面齿同步带规格型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面错开齿宽度：40mm三、汽车同步带规格型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ... 汽车同步带参数含义例如：99 RU 22 表示齿数：99齿形参数型号：RU宽度： 22mm四、多楔带规格型号PH PJ PK PL PM多楔带参数含义例如：1) 公制：10PJ1089楔数：10有效长度：1089 mm2） 10PJ250楔数：10有效长度：25*25.4=635mm五、切割V带普通V带规格型号Y Z A B C D E普通V带参数含义：例如：1) A 35 表示型号：A 长度：35*25.4=889mm2) 13 X 1000 表示宽度：13 长度：1000mm窄V带规格型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)窄V带参数含义:例如：1) SPZ 40 表示型号：SPZ 长度：40*25.4=1016mm2) SP 1016 表示型号：SPZ 长度：40*25.4=1016mm六、聚氨酯同步带规格型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1）120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度：0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm3）HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度：30mm七、开口PU同步带规格型号T5 T10 T20 AT5 AT10 AT20 XL L H XH HTD-5M HTD-8M HTD-14M STPD/STS-5M STPD/STS-8M开口PU同步带参数表示含义例如：30T5 表示齿形参数：T5 宽度：30mm 长度任意，根据客户来选型，一卷100米。

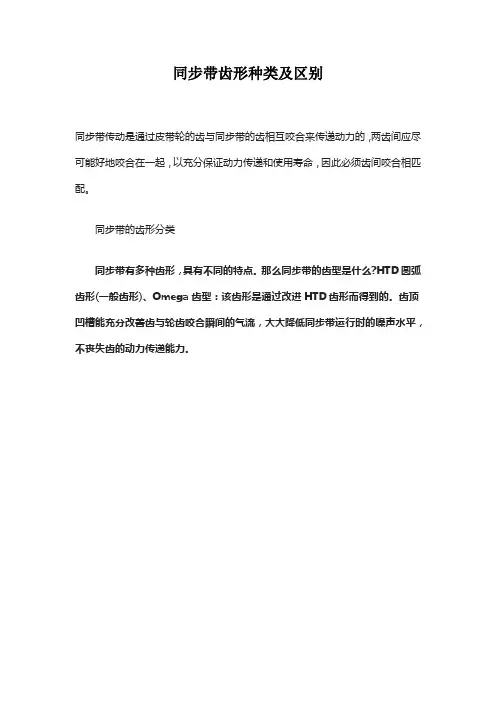

同步带齿形种类及区别同步带传动是通过皮带轮的齿与同步带的齿相互咬合来传递动力的，两齿间应尽可能好地咬合在一起，以充分保证动力传递和使用寿命，因此必须齿间咬合相匹配。
同步带的齿形分类同步带有多种齿形，具有不同的特点。
那么同步带的齿型是什么?HTD圆弧齿形(一般齿形)、Omega齿型：该齿形是通过改进HTD齿形而得到的。
齿顶凹槽能充分改善齿与轮齿咬合瞬间的气流，大大降低同步带运行时的噪声水平，不丧失齿的动力传递能力。
同步带齿形的选择：具有通用性的同步带，htd圆弧齿、方齿、t齿和at 齿在市场上应用广泛，易于获得和更换。
T齿、AT齿、方齿传动精度高，适用于精密传动和精密定位传动。
一般工业传动采用圆弧齿能满足传动要求，在特殊的传动环境下，能综合考虑同步带齿形的选择。
梯形齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的。
AT型的齿型跟T型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M、HTD5M、HTD8M、HTD14M、HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，型号有S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT、2GT、3GT、5GT?这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不用，一般用于高精传动，进口设备常见。
这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GATER）厂家生产，此型号皮带一般在自动化控制设备上用。
8YU同步带：也是所半圆弧齿同步带，适合高速传动，高扭矩，传动速度可达1000pm/min，一般用于医疗设备。

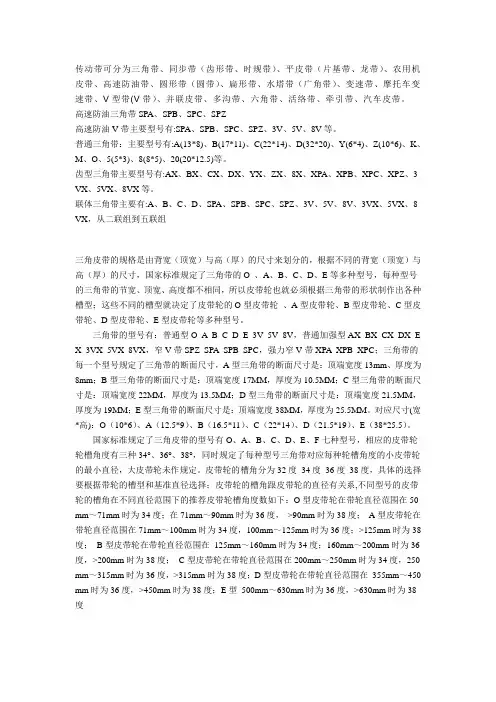

传动带可分为三角带、同步带（齿形带、时规带）、平皮带（片基带、龙带）、农用机皮带、高速防油带、圆形带（圆带）、扁形带、水塔带（广角带）、变速带、摩托车变速带、V型带(V带）、并联皮带、多沟带、六角带、活络带、牵引带、汽车皮带。
高速防油三角带SPA、SPB、SPC、SPZ高速防油V带主要型号有:SPA、SPB、SPC、SPZ、3V、5V、8V等。
普通三角带：主要型号有:A(13*8)、B(17*11)、C(22*14)、D(32*20)、Y(6*4)、Z(10*6)、K、M、O、5(5*3)、8(8*5)、20(20*12.5)等。
齿型三角带主要型号有:AX、BX、CX、DX、YX、ZX、8X、XPA、XPB、XPC、XPZ、3 VX、5VX、8VX等。
联体三角带主要有:A、B、C、D、SPA、SPB、SPC、SPZ、3V、5V、8V、3VX、5VX、8 VX，从二联组到五联组三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX E X 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
梯形齿与圆弧齿同步带的区别
根据齿形的不同,同步齿形带可以分成两种.一种是梯形齿同步带,另一种是圆弧齿同步带.\x0d1）梯形齿应力集中在齿根部位,当小带轮直径较小时,将使梯形齿同步带的齿形变形,影响与带轮齿的啮合,易产生噪声和振动,这对于速度较高的主传动来说是很不利的.因此,梯形齿同步带在数控机床特别是加工中心的主传动中很少使用,一般仅在转速不高的运动传动或小功率传动的动力传动中使用.\x0d2）圆弧齿同步齿形带克服了梯形齿同步带的缺点,均化了应力,改善了啮合.因此,在加工中心上,无论是主传动还是伺服进给传动,当需要用带传动时,总是优先考虑采用圆弧齿同步齿形带.\x0d它兼有带传动、齿轮传动及链传动的优点.：\x0d能实现较远中心距的传动,传动比准确,工作时无滑动；\x0d传动效率高,可达98%；\x0d传动平稳,能吸收振动,噪声小；\x0d使用范围广,传动比可达10；\x0d带轮直径比V带小,且无需特别张紧,结构紧凑；\x0d维护方便,能在高温、腐蚀等恶劣环境下工作,不需要润滑；\x0d但它的安装要求高,制造工艺复杂,成本受批量影响大.。
梯形齿工业同步带 型号节距(mm)齿高 (mm) 带厚 (mm) 角度 β° MXL 2.032 0.51 1.14 40 XL 5.080 1.27 2.30 50 L 9.525 1.91 3.60 40 H 12.70 2.29 4.30 40 XH 22.225 6.35 11.20 40 XXH 31.750 9.53 15.70 40 T2.5 2.5 0.7 1.30 40 T5 5 1.20 2.20 40 T10 10 2.50 4.50 40 T20 20 5.00 8.00 40 AT5 5 1.20 2.70 50 AT10 10 2.50 5.00 50 AT20205.008.0050圆弧齿工业同步带HTDSTPD / STSRPD / HPPD齿型代号型号 节距 (mm) 齿高 (mm) 带厚 (mm) 2M 2 0.75 1.36 3M3 1.17 2.4 5M5 2.06 3.8 8M 8 3.36 6.00 14M 14 6.02 10.00 HTD20M 20 8.4 13.20 S2M2 0.76 1.36 S3M3 1.14 2.20 S4.5M 4.5 1.71 2.81 S5M 5 1.91 3.4 S8M 8 3.05 5.3 STPD/STSS14M 14 5.3 10.2 2M 2 0.76 1.36 3M3 1.15 1.9 5M 5 1.95 3.5 8M8 3.2 5.5 RPP/HPPD14M146.0010工业同步带使用原料：采用日本进口优质合成氯丁胶为主要原料，配入多种不同用途的辅料；骨架材料为日本进口优质玻璃纤维线绳；带齿表面采用尼龙66高弹力布做保护。
具有动态屈绕性好，抗龟裂性能好，臭氧性能优良，耐老化，耐热，耐油，耐磨损等特点。
工业同步带特性：同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式。
具有准确的同步传动功能，不需要润滑、无滑差、无污染、噪音少；传动效率达0.98，速比范围可达1:10，允许线速可达50m/s，传动率从几百瓦到数百千瓦，适宜多轴传动。
