solidworks高级教程

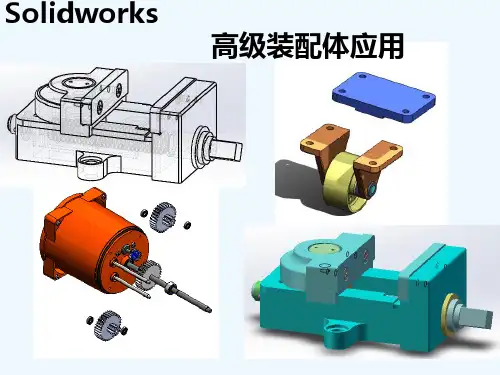

SolidWorks高级培训手册目录基础知识第一课介绍基础知识第二课薄壁零件基础知识高级零件建模第一课复杂外形建模第一部分高级零件第二课复杂外形建模第二部分高级零件第三课曲面建模高级零件钣金钣金钣金高级装配建模第一课自顶向下的装配体建模高级装配第二课在装配环境下工作高级装配第三课装配体编辑高级装配第四课型芯和型腔高级装配工程图工程图工程图1、培训手册:SolidWorks基础知识第一课介绍SolidWorks高级培训手册2、基础知识SolidWorks高级培训手册基础知识第一课介绍在成功地学完这一课后，你将能够：描述一个基于特征的，参数化实体建模系统的主要特色区分草图特征和直接生成特征认识SolidWorks用户界面的主要内容解释如何用不同的尺寸标注方法来表达不同的设计意图3、基础知识第一课介绍SolidWorks高级培训手册4·基础知识SolidWorks高级培训手册基础知识第一课关于本课程本课程的目的是教授你如何使用SolidWorks自动机械设计软件来创建零件和装配体的参数化模型，以及如何绘制这些零件和装配体的工程图。

SolidWorks是一个强劲且功能丰富的应用软件，以致于本课程不可能覆盖此软件的每一个细节和方面。

因此，本课程重点教授你成功应用SolidWorks所需的基本技能和概念。

你应该把本培训手册当作系统文档和在线帮助的补充而不是替代品。

一旦你对SolidWorks的基本使用技能有了较好的基础，你就能参考在线帮助来得到关于不常用的命令选项的信息。

前提条件我们希望参加本课程学习的学生具有如下经验：机械设计经验使用WindowsTM操作系统的经验完成学习使用SolidWorks软件自带的SolidWorks教程手册课程设计原则本课程是按照基于培训目的的设计过程或任务的方法设计的，而不是集中于单独的特征和功能，这种基于任务的培训课程强调完成一项特定的任务所需遵循的过程和步骤。

通过对应用实例的学习来演示这些步骤，你将会学到为完成一项设计任务所需的命令、选项和菜单。

solidworks高级教程SolidWorks是一款功能强大的三维建模软件，广泛应用于机械设计、产品设计以及工程设计领域。

对于那些想要使用SolidWorks进行更高级的操作和设计的用户来说，有一些重要的技巧和方法，可以提高工作效率和设计质量。

在本文中，我将分享一些SolidWorks高级教程。

首先，了解SolidWorks的快捷键是非常重要的。

通过使用快捷键，可以大大提高设计速度，并减少鼠标操作的次数。

在SolidWorks中有很多常用的快捷键，比如“Ctrl+C”和“Ctrl+V”用于复制和粘贴，以及“Ctrl+Z”用于撤消等等。

熟悉这些快捷键并灵活运用它们，可以使设计过程更加高效。

其次，学会使用实体模型和凸体模型工具。

在SolidWorks中，有多种建模工具可以用来创建实体模型和凸体模型。

学会使用这些工具，可以使你的设计更加灵活和精确。

比如，可以使用“特征”工具来创建具有复杂几何形状的零件，使用“草图”工具来绘制平面图形，再利用“修剪”和“合并”操作来创建一个完整的实体模型。

其次，熟悉装配和约束的操作。

装配和约束是SolidWorks中非常重要的功能，可以将多个零件组装到一起，并确保它们能够正确地相对于彼此移动。

在装配时，需要使用约束工具来定义零件之间的关系，比如平行、垂直和共面等。

熟练掌握这些操作，可以确保装配的准确性和稳定性。

另外，了解SolidWorks中的渲染和动画工具也是必不可少的。

通过使用渲染工具，可以将设计以逼真的方式呈现出来，并使之更具吸引力。

通过使用动画工具，可以创建动态模拟，展示设计的功能和运行方式。

这些工具不仅可以帮助设计师更好地展示自己的设计，还可以用于展示给客户或团队。

最后，学会使用SolidWorks中的分析工具。

SolidWorks提供了多种分析工具，比如应力和变形分析，可以帮助设计师评估设计的强度和可靠性。

使用这些工具，可以发现设计中的潜在问题并进行修正，从而提高设计的质量和性能。

版本2020 主要针对学生，上班族，有需要的工作者Solidworks 高级应用教程第一章高级草图设计1.草图环境设置：1.1.草图环境中工具按钮的定制：首先要进入草图环境—打开菜单栏中的工具—选择自定义设置，通添加命令可以直接从‘草图’中拖拽想要的快捷键到草图工具栏中。

此方式对于‘特征’，‘曲面’等工具栏都适用。

1.2.几何关系的捕捉：通过菜单栏中的工具选择‘选项’打开显示出‘系统选项’，选择草图中的几何捕捉，设置相应的选择。

2.草图的绘制：2.1.样条曲线：在草图环境下打开样条曲线工具栏，绘制样条曲线，添加控制点，删除控制点。

2.2.套盒样条曲线：可以对多条曲线进行套合，形成单一的样条曲线。

2.3.简化样条曲线：通过对样条曲线简化，减少样条曲线上的型值点，提高样条曲线的平滑度。

2.4.添加控制：在2020版中对样条曲线添加控制（相切）（曲率），要先激活相应的控制功能，在选项—>草图中激活相切和曲率控制功能。

2.5.修改样条曲线：1.直接拖动样条曲线上对应的点。

2.拖动控制多边形上的控标。

（打开显示样条曲线控制多边形）3.选择样条曲线上的控标及造作特定的控标。

2.6.抛物线的绘制：a.先确定抛物线的焦点，指定抛物线的顶点，最后给定起始的端点和终止的端点。

2.7.转折线的绘制：a.转折线的操作对象必须为直线；即在已有的直线上添加一个凸起的或凹下的部分特征。

2.8.构造几何线：辅助类线：主要1.可以通过实线直接转化成构造几何线。

2.可以通过直线中的选择直接画出。

2.9.派生草图：将零件或装配体的一个草图复制到该零件或装配体的另外一面。

派生草图和原草图有相同的特性（父子关系），对原草图进行的修改会同步到派生草图上。

而派生草图中不能添加或删除任何草图实体，即其是一个单一的实体。

派生草图：按住ctrl键找到派生的基准面。

删除派生草图：通过直接在派生草图上右击，既有解除派生。

2.10.从选择生成草图：使用从选择生成草图的工具绘制草图与原草图自动解除了父子关系，可以对对草图进行编辑。

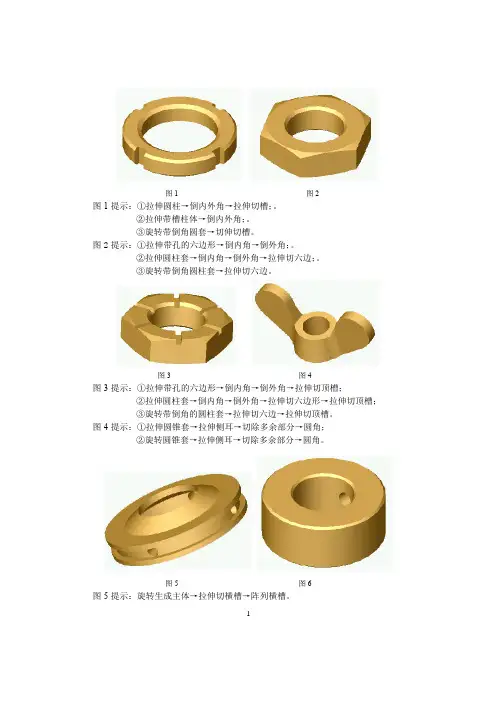

1图1 图2图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。

②拉伸带槽柱体→倒内外角；。

③旋转带倒角圆套→切伸切槽。

图2提示：①拉伸带孔的六边形→倒内角→倒外角；。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示：旋转生成主体→拉伸切横槽→阵列横槽。

图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔；②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示：旋转法。

图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔；②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示：①旋转法。

图11 图12图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示：旋转主体→切除拉伸孔→切除拉伸槽。

23图13 图14图13提示：①旋转。

图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示：旋转主体→切除拉伸孔。

图18提示：旋转主体→切除拉伸孔。

图19 图20图19提示：旋转主体→拉伸切除六边形。

图20提示：旋转主体→拉伸切除六边形。

图21 图22图21提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

第1章高级草图设计1.1 草图环境设置1.1.1 草图环境中工具按钮的定制1.1.2 几何关系的捕捉1.2 草图的绘制1.2.1 样条曲线1.2.2 抛物线的绘制1.2.3 转折线的绘制1.2.4 构造几何线1.2.5 派生草图1.2.6 从选择生成草图1.2.7 通过图片生成草图1.3 3d草图1.3.1 基准面上的3d草图1.3.2 曲面上的样条曲线1.3.3 面部曲线的绘制1.3.4 交叉曲线的绘制. 1.4 草图的编辑1.4.1 动态镜像草图实体1.4.2 圆周草图阵列1.4.3 线性草图阵列1.5 草图的约束1.5.1 完全定义草图1.5.2 检查草图的合法性1.6 块操作1.6.1 创建块的一般过程1.6.2 插入块1.6.3 编辑块1.6.4 爆炸块第2 章零件设计高级功能2.1 扣合特征2.1.1 装配凸台2.1.2 弹簧扣2.1.3 弹簧扣凹槽2.1.4 通风口2.2 自由形2.3 压凹2.4 弯曲2.4.1 折弯2.4.2 扭曲2.4.3 锥削2.4.4 伸展2.5 包覆2.6 实体分割2.7 变形2.7.1 点变形2.7.2 曲线到曲线变形2.7.3 曲面推进变形2.8 外部参照2.9 使用方程式建模2.9.1 范例12.9.2 范例22.10 库特征2.10.1 使用库特征建模2.10.2 新建库特征2.11 结构钢2.12 高级功能应用范例第3章高级曲面设计3.1 各类曲面的数学概念3.1.1 曲面参数化3.1.2 nurbs曲面3.1.3 曲面的类型3.2 曲面和实体间的相互转换3.2.1 替换面和使用曲面切除3.2.2 将曲面转换为实体3.2.3 将实体转换为曲面3.2.4 曲面和实体间转换范例3.3 曲面的高级编辑功能3.3.1 直纹曲面3.3.2 延展曲面3.3.3 剪裁曲面和面圆角3.4 输入的几何体3.4.1 输入数据常见问题和解决方法3.4.2 修复输入的几何体3.4.3 识别特征3.5 放样曲面、边界曲面和填充曲面的比较3.5.1 放样曲面3.5.2 边界曲面3.5.3 填充曲面3.6 接合与修补曲面3.7 应用范例第4章高级装配设计第5章高级工程图第6章模型的外观设置与渲染第7章运动仿真及动画第8章模具设计第9章逆向工程第10章齿轮设计第11章凸轮设计。

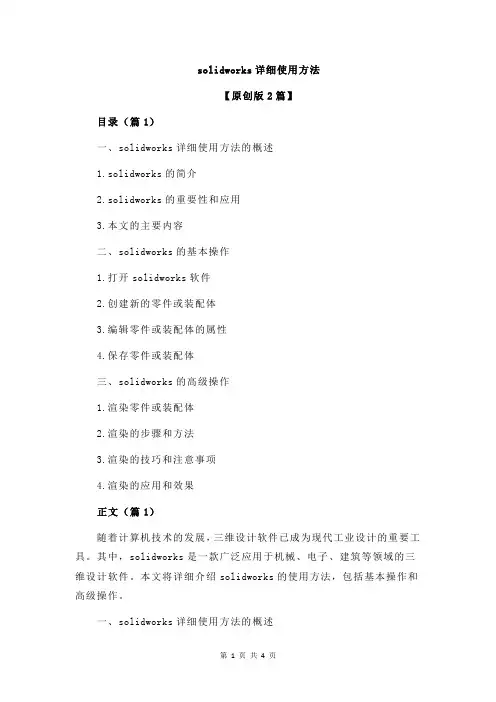

solidworks详细使用方法【原创版2篇】目录（篇1）一、solidworks详细使用方法的概述1.solidworks的简介2.solidworks的重要性和应用3.本文的主要内容二、solidworks的基本操作1.打开solidworks软件2.创建新的零件或装配体3.编辑零件或装配体的属性4.保存零件或装配体三、solidworks的高级操作1.渲染零件或装配体2.渲染的步骤和方法3.渲染的技巧和注意事项4.渲染的应用和效果正文（篇1）随着计算机技术的发展，三维设计软件已成为现代工业设计的重要工具。

其中，solidworks是一款广泛应用于机械、电子、建筑等领域的三维设计软件。

本文将详细介绍solidworks的使用方法，包括基本操作和高级操作。

一、solidworks详细使用方法的概述solidworks是一款功能强大的三维设计软件，它可以帮助用户快速创建复杂的零件和装配体，并且可以方便地进行渲染和动画制作。

solidworks具有简单易学、功能强大、支持多种文件格式等特点，是现代工业设计的重要工具。

在机械、电子、建筑等领域，solidworks得到了广泛的应用。

二、solidworks的基本操作1.打开solidworks软件：首先需要安装solidworks软件，然后打开软件，选择要创建的零件或装配体类型，即可开始设计。

2.创建新的零件或装配体：在solidworks中，用户可以创建新的零件或装配体。

创建新的零件或装配体的步骤包括：选择零件或装配体类型、设置属性、添加组件等。

3.编辑零件或装配体的属性：在solidworks中，用户可以编辑零件或装配体的属性，包括名称、描述、材料等。

这些属性可以帮助用户更好地管理和组织自己的设计。

4.保存零件或装配体：在完成设计后，用户需要将零件或装配体保存到本地计算机或云端存储空间中。

保存的方式包括多种格式，如dwg、dxf 等。

三、solidworks的高级操作1.渲染零件或装配体：solidworks提供了渲染功能，用户可以使用渲染功能将三维模型转化为二维图像，以展示设计的效果和风格。

下面是各种教程和安装地址=2SolidWorks 242个使用技巧和设计技巧分享1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按 CTRL 键加上方向键可以移动模型。

按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏，您可以方便地选择实体。

15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。

SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。

本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。

本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练SolidWorks三维建模实例教程21.1SolidWorks环境简介SolidWorks是美国SolidWorks公司开发的三维CAD产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。

同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。

通过本节的学习，读者应熟悉SolidWorks的界面，以及常用工具条的使用。

1.1.1工作环境和模块简介1．启动SolidWorks和界面简介安装SolidWorks后，在Windows的操作环境下，选择【开始】→【程序】→【SolidWorks 2006】→【SolidWorks 2006】命令，或者在桌面双击SolidWorks 2006的快捷方式图标，就可以启动SolidWorks 2006，也可以直接双击打开已经做好的SolidWorks文件，启动SolidWorks 2006。

图1-1是SolidWorks 2006启动后的界面。

图1-1SolidWorks界面这个界面只是显示几个下拉菜单和标准工具栏，选择下拉菜单【文件】→【新建】命令，或单击标准工具栏中按钮，出现“新建SolidWorks文件”对话框，如图1-2所示。
