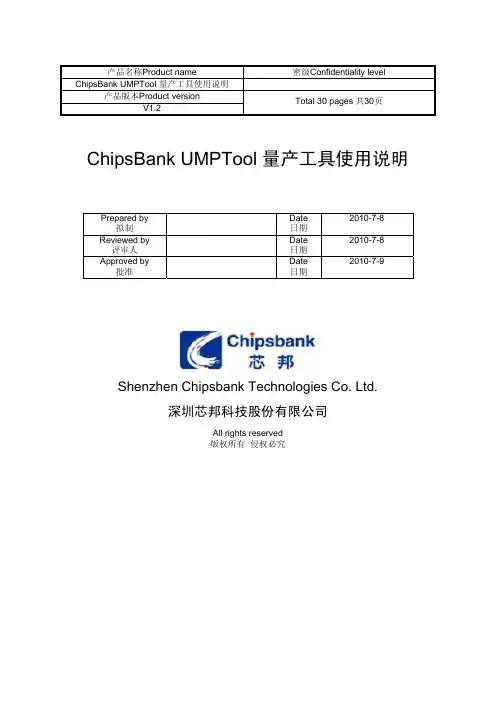

产品名称Product name 密级Confidentiality level ChipsBank UMPTool 量产工具使用说明产品版本Product versionTotal 30 pages 共30页V1.2ChipsBank UMPTool 量产工具使用说明Prepared by Date 2010-7-8拟制日期Reviewed by Date 2010-7-8 评审人日期Approved by Date 2010-7-9批准日期Shenzhen Chipsbank Technologies Co. Ltd.深圳芯邦科技股份有限公司All rights reserved版权所有侵权必究Revision Record 修订记录Date Revision CR ID / Sec Change Description Author 日期Version Defect No. 修改描述作者修订ID 修改版本CR号章节2010-7-8 1.0 initial 初稿完成。
2010-7-8 1.1 按评审意见进行修改。
2010-12-9 1.2 更新内容到最新量产工具V5521版本。
Catalog 目录1软件运行环境 .......................................................................................................... . 7 2软件说明 ... .............................................................................................................. .. 7 2.1 软件安装 ... ........................................................................................................ .. 7 2.2 IC支持 ... .......................................................................................................... (8)2.2.1 主控支持列表 ... ........................................................................................... . 82.2.2 Flash支持列表... .......................................................................................... (8)2.3 软件使用 ... ........................................................................................................ .. 82.3.1 量产工具主界面... ......................................................................................... . 82.3.2 进入量产设置 ... ......................................................................................... .. 112.3.3 量产设置界面 ... ......................................................................................... .. 112.3.4 高级信息设置 ... ......................................................................................... .. 26Table List 表目录Table1 **表 ... ......................................................................... .错误！未定义书签。

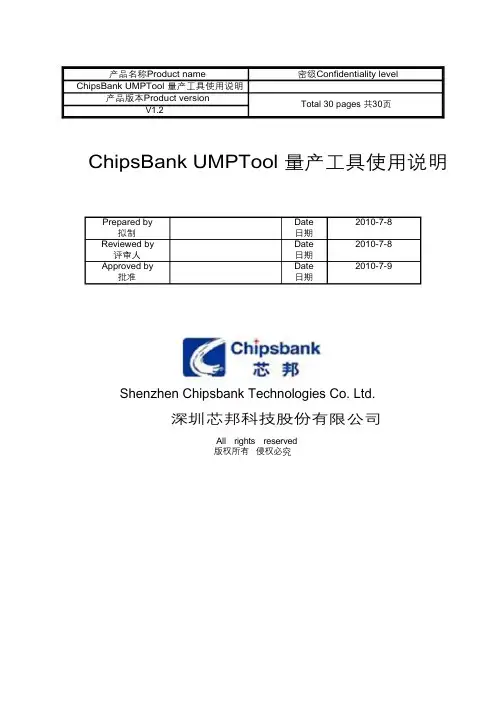

产品名称Product name 密级Confidentiality level ChipsBank UMPTool 量产工具使用说明产品版本Product versionV1.2Total 30 pages 共30页ChipsBank UMPTool 量产工具使用说明Prepared by拟制 Date日期2010-7-8Reviewed by 评审人 Date日期2010-7-8Approved by批准 Date日期2010-7-9Shenzhen Chipsbank Technologies Co. Ltd.深圳芯邦科技股份有限公司All rights reserved版权所有侵权必究Revision Record 修订记录Date 日期RevisionVersion修订版本CR ID /DefectIDCR号SecNo.修改章节Change Description修改描述Author作者2010-7-8 1.0 initial 初稿完成。
2010-7-8 1.1 按评审意见进行修改。
2010-12-9 1.2 更新内容到最新量产工具V5521版本。
Catalog 目录1软件运行环境 (7)2软件说明 (7)2.1软件安装 (7)2.2IC支持 (8)2.2.1主控支持列表 (8)2.2.2Flash支持列表 (8)2.3软件使用 (8)2.3.1量产工具主界面 (8)2.3.2进入量产设置 (11)2.3.3量产设置界面 (11)2.3.4高级信息设置 (26)Table List 表目录Table1 **表..............................................................................................错误！未定义书签。
表1 **表....................................................................................................错误！未定义书签。

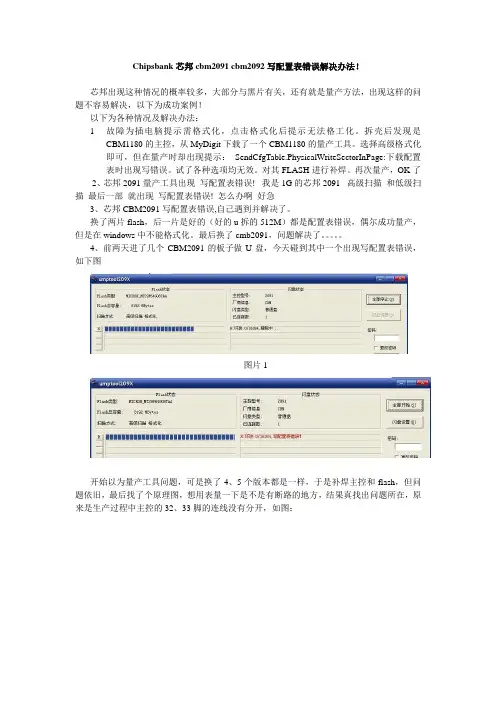

Chipsbank芯邦cbm2091 cbm2092写配置表错误解决办法！芯邦出现这种情况的概率较多，大部分与黑片有关，还有就是量产方法，出现这样的问题不容易解决，以下为成功案例！以下为各种情况及解决办法：1故障为插电脑提示需格式化，点击格式化后提示无法格工化。
拆壳后发现是CBM1180的主控，从MyDigit下载了一个CBM1180的量产工具。
选择高级格式化即可，但在量产时却出现提示：SendCfgTable.PhysicalWriteSectorInPage:下载配置表时出现写错误。
试了各种选项均无效。
对其FLASH进行补焊。
再次量产，OK了2、芯邦2091量产工具出现写配置表错误! 我是1G的芯邦2091 高级扫描和低级扫描最后一部就出现写配置表错误! 怎么办啊好急3、芯邦CBM2091写配置表错误,自己遇到并解决了。
换了两片flash，后一片是好的（好的u拆的512M）都是配置表错误，偶尔成功量产，但是在windows中不能格式化。
最后换了cmb2091，问题解决了。
4、前两天进了几个CBM2091的板子做U盘，今天碰到其中一个出现写配置表错误，如下图图片1开始以为量产工具问题，可是换了4、5个版本都是一样，于是补焊主控和flash，但问题依旧，最后找了个原理图，想用表量一下是不是有断路的地方，结果真找出问题所在，原来是生产过程中主控的32、33脚的连线没有分开，如图：图片3于是用美工刀将相连的部分割开：完工后再进行量产：量产顺利完成，此问题解决!把这个小经验给大家分享一下，有相同问题的朋友不妨作个参考。
Chipsbank 51dbt提示，这种问题极少见的，属于PCB质量问题，这种PCB做工较差。
如果你量产过，那么应该不是硬件的问题，量产方法应该是主要原因。
5、今天遇到一个2G U盘主控是chipsbank 2091,FLASH 是三星的K9GAG08UX用CBM209XUmptoolV1.8.3.2_1122低级扫描，起初几次一直是“坏块2048/2048” 于低级格式化成功了一回，接着高级格式化时，却出现“写配置表错误”请用CBM209X UMPTOOL V1.9.21_Beta以上版本进行量产，LZ使用的版本太旧，可能不支持4K page的闪存。

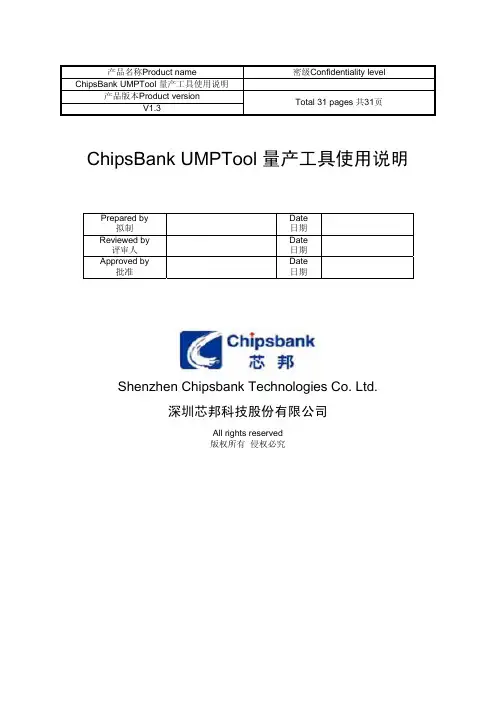

产品名称Product name 密级Confidentiality level ChipsBank UMPTool 量产工具使用说明产品版本Product versionTotal 31 pages 共31页V1.3ChipsBank UMPTool 量产工具使用说明Prepared by拟制 Date日期Reviewed by 评审人 Date日期Approved by批准 Date日期Shenzhen Chipsbank Technologies Co. Ltd.深圳芯邦科技股份有限公司All rights reserved版权所有侵权必究Revision Record 修订记录Date 日期RevisionVersion修订版本CR ID/Defect IDCR号Sec No.修改章节Change Description修改描述Author作者2010-7-8 1.0 initial 初稿完成。
2010-7-8 1.1 按评审意见进行修改。
2010-12-9 1.2 更新内容到最新量产工具V5521版本。
2011-03-01 1.3 2.3.3 增加2096量产设置界面。
2.3.3.12增加2096支持高格的主控一节的说明。
Catalog 目录ChipsBank UMPTool 量产工具使用说明 (1)Revision Record 修订记录 (2)Figure List 图目录 (4)1 软件运行环境 (7)2 软件说明 (7)2.1 软件安装 (7)2.2 IC支持 (8)2.2.1 主控支持列表 (8)2.2.2 Flash支持列表 (8)2.3 软件使用 (8)2.3.1 量产工具主界面 (8)2.3.2 进入量产设置 (11)2.3.3 量产设置界面 (11)2.3.4 高级信息设置 (28)Figure List 图目录图 1 量产工具发布包解压后的目录 (7)图 2 量产工具主界面 (9)图 3 量产工具基本信息 (9)图 4 量产信息显示区 (10)图 5 操作按钮区 (10)图 6 版本信息显示区 (11)图 7 密码登录框 (11)图 8 量产设置界面 (12)图 9 2096量产设置界面 (12)图 10 Flash设置 (12)图 11 手动指定Flash类型 (13)图 12 扫描设置 (13)图 13 高级扫描选项 (13)图 14 低级扫描 (14)图 15 低级扫描级别 (14)图 16 智能扫描模式 (15)图 17 格式化/老化 (15)图 18 格式化类型 (15)图 19 序列号设置 (17)图 20 序列号生成方式 (17)图 21 递增序列号 (17)图 22 启动盘类型 (18)图 23 分区设置 (19)图 24 分两个区 (19)图 25 拷贝目录到分区 (19)图 26 选择目录 (20)图 27 拷入文件镜象 (20)图 28 容量/Bin设置 (21)图 29 Bin (21)图 30 按百分比分Bin (22)图 31 厂商设置 (23)图 32 优化设置 (23)图 33 优化模式1 (23)图 34 优化模式2 (23)图 35 LED设置 (23)图 36 其它设置 (24)图 37 2096量产后支持高格的主控设置界面 (25)图 38 2096量产后的容量显示图 (26)图 39 操作按钮区 (26)图 40 勾选[显示其它设置]的量产设置界面 (27)图 41 不勾选[显示其它设置]时量产设置界面 (28)图 42 高级信息设置 (28)图 43 轮回单元号与分区对应关系设置 (29)图 44 分区属性设置 (29)图 45 扫描代码设置 (29)图 46 烧录设备号模式量产工具主界面 (30)图 47 烧录设备号成功后的界面 (31)ChipsBank UMPTool 量产工具使用说明Keywords 关键词：CBM、Chipsbank、UMPTool、量产工具Abstract 摘要：List of abbreviations 缩略语清单：Abbreviations缩略语Full spelling 英文全名Chinese explanation 中文解释1 软件运行环境最低配置推荐配置硬件要求内存：512M 内存：1G 无软驱软件要求Win2K WinXP + sp32 软件说明2.1 软件安装发布给用户的量产工具为一个rar压缩包文件，例如：。
这是教程目录，我直接上第二章了，想了解什么事量产的，可以继续往下看，我把顺序调了一下第一章量产概述 31.1什么是量产31.2 量产基本知识4第二章量产准备 62.1 量产准备工作6第三章量产步骤73.1 检测主控73.2 搜索相应主控的量产工具93.3配置量产103.4开始量产13第二章量产准备2.1 量产准备工作<1>本文所指的量产是对U盘的量产，所以你首先要准备一个U盘。
<2>“群联量产工具版本选择查看器”，本软件用来检测您的U盘的主控及其他信息下载地址：/tools/mass/Phison/2010/APExample_GetInfo_v3.2.9.2.html您也可以用chipgenius 检测您的U盘主控及其他信息。
下载地址：/html_2/1/60/id=50720&pn=0.html<3>量产工具。
量产工具下载站，提供大量量产工具。
/您可以根据检测软件上的主控下载相应的量产工具。
3.1 检测主控至于为什么要检测主控，那一因为只有确定U盘芯片的主控才能找到相应的量产软件。
倘若您的U盘是比较常见的而且在量产工具下载站（/）找的了相同的U盘量产教程那么可以按教程提供的软件进行量产。
芯片检测软件检测主控信息有时是不准确的，所以最好把U盘拆开看看主芯片上的信息以确定芯片的主控。
我的朗科U208 8G chipgenius检测的就不怎么准确。
我是拆开以后看到主控的，见下图：红色圆圈内清晰可见：PHISON PS2251-39AC-F据此可以确定我的U盘的主控为：PHISON（群联）PS2251-39朗科 U208 8G 用“群联量产工具版本选择查看器”查看的U盘信息如下图：标红圈的位置是在量产时要用到的信息。
3.2 搜索相应主控的量产工具我的U盘主控为PHISON（群联） PS2251-39所以我下载的是Phison PS2251 MPALL V2.01.00 ，此量产工具支持如下图所示的主控芯片的量产。
u盘量产工具怎么用？实例讲解u盘量产工具使用方法u盘量产工具怎么用？u盘是我们接触到最多的一种存储设备，由于其自身的设计特点，u盘的安全性相对较低，经常会出现u盘无法格式化，系统无法识别U盘，或者磁盘显示0字节等问题。
遇到这类硬故障最终极的解决方法就是实用u盘量产工具，下面小编就来为大家介绍一下u盘量产工具的使用方法u盘量产是什么意思在此之前我们先简单介绍一下u盘量产是什么意思，U盘量产字面意思就是，批量生产优盘。
是指批量对U盘主控芯片改写数据。
而用来对U盘完成该操作的软件程序，就是U盘量产工具。
在U盘出厂时候最后一道工序是量产。
而现实中，水货U盘，或者需要制作带CD-ROM盘的U盘，方便U盘装系统，也会用到量产。
在这里大可以把u盘量产简单理解为给u盘进行初始化。
u盘量产工具使用方法介绍：做u盘量产所需要的软件：芯片精灵、量产工具、Windows PE(可选)u盘量产第一步：使用芯片精灵读取出u盘的详细型号芯片精灵是一款USB设备芯片型号检测工具，可以自动查询U盘、MP3/MP4、读卡器、移动硬盘等一切USB设备的主控芯片型号、制造商、品牌，并提供相关资料下载地址。
将需要量产的U盘插入电脑，打开芯片精灵，此时芯片精灵就会读取出u盘的型号数据，这里需要你记住主控型号和VID、PID（见上图红色方框）。
u盘量产第二步：使用u盘量产工具开始量产u盘1、下载MPParamEdit 量产工具，下载完成后双击运行“MPParamEdit_F1.exe”，选择Advance Setting、New Setting，点击OK。
2、打开界面如下界面3、主控选择刚刚在芯片精灵上检测出的主控型号，笔者这款U盘主控型号为PS2251-50,第二项选择01即可。
4、选择Partition Setting选项①、分区数量选2。
②、点击CD-ROM。
③、CD镜像中选择下载好的PE ISO文件④、在模式中选择215、选择Drive Info选项，把刚才在芯片精灵中记录下的VID、PID信息输入进去。

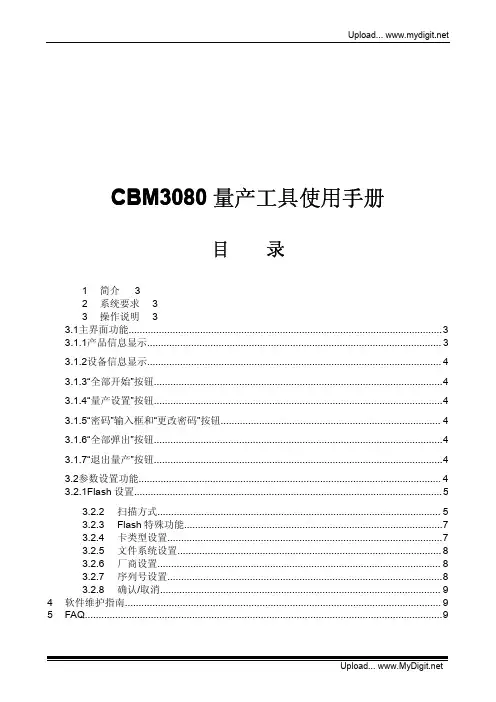

CBM3080量产工具使用手册目录1简介32系统要求33操作说明33.1主界面功能 (3)3.1.1产品信息显示 (3)3.1.2设备信息显示 (4)3.1.3“全部开始”按钮 (4)3.1.4“量产设置”按钮 (4)3.1.5“密码”输入框和“更改密码”按钮 (4)3.1.6“全部弹出”按钮 (4)3.1.7“退出量产”按钮 (4)3.2参数设置功能 (4)3.2.1Flash设置 (5)3.2.2扫描方式 (5)3.2.3Flash特殊功能 (7)3.2.4卡类型设置 (7)3.2.5文件系统设置 (8)3.2.6厂商设置 (8)3.2.7序列号设置 (8)3.2.8确认/取消 (9)4软件维护指南 (9)5FAQ (9)1简介芯邦CBM3080量产工具给用户提供了良好的交互界面，方便参数设置，支持16个设备同时量产，支持FLASH多种级别的扫描模式，有效保证坏块扫描，最大程度地保证了数据的安全。
