电力配电室中如何做高压试验的规程及试验方法高压试验是高电压技术的基础与关键。
任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备安全运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量(试验前、打耐压前进行)，用绝缘电阻测试仪测量，因为变压器试验中需要用天短路电流大于3MA的测量，2、变压器直流电阻的测量，采用10A直流电阻测试仪分别对变压器高压侧1、2、3档及低压侧进行测量，当变压器越大时可采用20A的直流电阻或是40A的直流电阻测试仪3、变压器油的击穿电压试验，采用80KV绝缘油介电强度自动测试仪(此项进行6次取其平均值)4、变压器耐压试验5KVA/50KVA工频耐压试验装置(要求打压工频电压30KV,1分钟)。
5、必要时须进行吊芯检查。
(吊芯检查的程序另符)6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，绝缘电阻测试仪测量2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。
3、试验周期1—3年一次。
三：电气设备试验：具体项目有：(高压开关柜)1、绝缘电阻测量(包括母线，断路器，互感器绝缘子相间与地的测量。
2、打压试验，(包括母线、互感器，断路器、绝缘子)。
(老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟)3、试验周期1—3年一次。
四：继电器调试：具体项目有：1、检查转盘、齿轮、接点等机械部分是否良好。
10KV变电所电⽓调试⽅案电⽓系统调试施⼯⽅案编制：审核:批准：质量：安全:⽬录1、编制说明2、编制依据3、⼯程概况4、调试⼯作的程序5、调试⼯作的⼯艺及技术要求6、保护继电器的校验7、常⽤继电器的⼀般校验项⽬及⽅法8、10KV盘柜内部线的检查和对外联络线的校验9、⼀、⼆次母线的耐压试验10、调试⼯作计划11、安全防护措施１2、质量保证措施13、主要设备⼀、编制说明根据提供的图纸资料、1０ＫV进线电源设计为两路进线,⼀路进线电源由业主提供，⼀路进线电源为缓建。
由1０KV⾼压开关柜分别供给⼋台变压器组成⼀个互为备⽤的低压系统。
本⽅案针对10KV系统、０.４ＫV系统和现场电机的调试进⾏编制。
⼆、编制依据《电⽓装置安装⼯程电⽓设备交接试验标准》《电⼒系统继电保护及电⽹安全⾃动装置检验条例》《电⽓安装⼯程施⼯验收规范》《保护继电器的效验》电⽓设备的⼚家技术⽂件资料有关的电⽓试验、运⾏安全操作规程三、⼯程概况1、系统的运⾏⽅式１0KV１路进线由外线１0ＫＶ供电所系统供给。
10KＶ馈线供全⼚的各分配电室,共2５台⾼压开关柜, ２套１０KＶ电容器柜。
10ＫＶ为单回路供电,由⼋台变压器构成的的低压０．4ＫV的低压系统互为备⽤。
2、主要设备实物⼯作量3、技术参数继电保护整定值,有特殊要求的设备技术参数(有现场技术⽂件确定）调试执⾏标准为国标ＧB 50150-2006 电⽓设备交接试验标准现将10KV变压器、１0KV⾼压开关柜、0.4KV低压配电控制柜、1０KＶ⾼压电机、10KV⾼压电缆试验标准分类如下四、调试⼯作的程序,按以下步骤进⾏技术准备,熟悉施⼯图纸，试验⼈员、试验设备资质报验;仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间⼆次联络线校验ＰT柜⼆次回路的调试交流⼆次回路计量表计的调试交流⼆次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试⼯作的检查确认及送电的准备4．1、10KV变压器试验项⽬如下4.1.1、测量绕组连同套管的直流电阻；ａ、⾼压侧测量应在分接开关1、2、3、４、5档的A-Ｂ\B-Ｃ\C-Ａ分别进⾏测量。
配电房预防性试验方案编制：审核：年月日目录第一章工程概述第二章编制依据第三章试验工作准备第四章主要工程量第五章试验报告样表（含试验项目）第六章试验工期第七章试验安全保障措施第八章试验设备清单第一章工程概述10KV变电房一座，500KV A变压器2台，高压柜、低压柜全部做系统电气试验。
第二章编制依据《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171-92《电气装置安装工程低压电器施工及验收规范》GBJ50254-96《电气装置安装工程接地装置施工及验收规范》GBJ50169-92《施工现场临时用电安全技术规范》JGJ46-88 《工业安装工程质量检验评定统一标准》GB50252-94第三章试验工作准备1.人员配备：我公司选派有多年经验的电气工程师对本工程全程把控。
确保万无一失。
2.设备配备：针对本工程的现场情况配备试验所需一切设备，详见调试设备清单。
3.技术准备：编制安全管理和保障措施。
第四章主要工程量500KV A变压器系统试验，高压柜试验，低压柜试验，线路双电源重合闸试验，母线芯调试，避雷器试验，电压互感器试验，电流互感器试验，接地装置试验，接地网试验。
第五章试验项目1、变压器（10KV 500KV A）在变压器投入运行前，应作如下试验，试验前应再次对套管、气体继电器进行放气，并检查吸湿器的下法兰与罩间运输用密封垫是否已拆除。
1.1变压器试验(1)测量绕组连同套管的绝缘电阻，绝缘电阻不应低于产品出厂试验值的70%。
(2)测量绕组各分接位置上的电压比，所测变比误差不超过±0.5%，附家试验数值(3)测量绕组各分接位置的的直流电阻，与同温下产品出三实测数值比较，相应变化不应大于2%，附厂家试验数值(4)绕组连同套管的交流耐压试验。
10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检2.3.安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4.用特点：5.）。
67.特点：18.，功电流9.，并，是各项起绝缘内部的累积效应。
做试验时形成的放电通道不会随电压的消失而消失，而直流耐压试验不存在累积效应。
注意事项：（1）必须在的非破坏性试验都合格后才能进行此项试验，如果有缺陷在（受潮）应排除后进行。
（2）对大型设备做试验要核算试验设备容量。
（3）对注油电气设备已经过充分静止。
（4）对大型设备做试验要注意设备温度和环境温度是否一致，不一致要分别作好记录。
试验过程中发现下列现象，停止试验，断开电源：①电压表指针摆动很大。
②毫安表指示急剧增加。
③发觉绝缘烧焦或冒烟现象。
④被试设备发生不正常的响声。
⑤表面放电、空气击穿等。
分析判断：（1）以不发生击穿为合格。
瓷质绝缘击穿应当即破坏掉，或作永久性记号。
（2）耐压试验后的绝缘电阻降低值大于30%为绝缘不良。
（3）试验结束，切断电源，放电后立即用手触摸绝缘如出现普遍或局部发热认为绝缘不良。
（4）交流工频耐压通过，不能说明线圈的匝间和层间绝缘没有问题，必要时补充其它试验。
10.直流耐压试验：在直流电压作用下，电缆绝缘中的电压按绝缘电阻分布，当在电缆中有发展性局部缺陷时，大部分电压将加在与缺陷串联未损坏部分上，所以，从这种意义上来说直流耐压11.DL/T596GB50150GB/T311GB/T507GB2536—GB5583—GB5654—GB6450—GB/T7595GB11022GB11023GB11032GB12022DL/T423DL/T450—1991绝缘油中含气量的测量方法（二氧化碳洗脱法）DL/T459—2000电力系统直流电源柜订货技术条件DL/T492—1992发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T593—1996高压开关设备的共用订货技术导则高压设备常规试验一.高压真空断路器断路器：电气工程中不可缺少的电气元件，是重要的一次设备，在正常的情况下切、合高压电路，在故障的情况下开断巨大的故障电流，断路器又是关键的操作设备。
电力公司现场试验方案电气试验方案一、总则：1、严格执行电气试验规程规定。
2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。
3、对于重要试验项目，制定可行的试验方案和备用试验方案。
4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。
二、电气试验执行规程：10KV变电站电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。
（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。
2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。
四、重要试验项目方案：1、10kV开关试验方案（见附录1）。
2、避雷器试验方案（见附录2）。
3、变压器试验方案（见附录3）。
五、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。
（一）、危险点：烧坏试验设备、影响测量数据。
控制措施：实行专人接地、专人检查。
对接地点不明确的必须要现场施工项目负责人进行确认方可进行。
（二）、危险点：对被试品的损坏。
控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。
（三）、危险点：试验为完成地线拆除。
控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。
2、耐压试验电压高，现场施工人员多，现场试验员多。
危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。
控制措施：杜绝非试验人员参与高压试验。
耐压试验区域广选择施工人员撤出附录一10kV 真空断路器试验方案一、试验设备、仪器及有关专用工具1、预防性试验所需仪器及设备材料：2、所有的设备必须送检合格。
二、安全工作的要求1、耐压试验时由于工作范围很广，试验电压很高。
所以必须设安全监护人。
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10KV变电所预防性试验电气试验施工方案第一章引言1.1项目背景根据国家电网公司的要求，为确保变电所的安全运行和减少事故发生的风险，必须定期进行预防性试验。
本施工方案旨在提供一系列电气试验的施工方案，以确保变电所设备的性能和安全性。
1.2施工目标本施工方案的目标是进行变电所设备的预防性电气试验，包括高压开关设备、变压器、断路器等，以确认其正常运行和安全性，发现潜在问题，并及时进行修复和维护。
第二章试验方案2.1试验内容本试验包括但不限于以下内容：-变压器绕组绝缘电阻测试-断路器的动态和定值特性试验-避雷器的电气绝缘水平试验-继电保护设备的校验和测试-断路器的绝缘电阻测试-高压开关设备的全功能试验2.2试验仪器和设备为进行以上试验，必须准备以下仪器和设备：-绝缘电阻测试仪-动态特性试验仪-天兆绝缘电阻测试仪-三相继电保护测试仪-高压开关设备试验仪第三章施工准备3.1施工前检查在试验开始前，应进行设备的检查和清洁，确保设备表面无腐蚀、漏油和其他损坏。
如发现问题，应进行及时修复。
3.2试验人员培训试验人员必须具备相关的电气试验知识和技能，熟悉试验仪器和设备的操作方法，并了解变电所设备的特性和工作原理。
3.3试验仪器校验试验仪器的准确性是保证试验结果准确性的前提。
在施工前，应对试验仪器进行校验和检测，确保其性能良好。
第四章施工步骤4.1试验设备安装根据试验方案的要求，安装绝缘电阻测试仪、动态特性试验仪、天兆绝缘电阻测试仪、三相继电保护测试仪和高压开关设备试验仪。
4.2试验参数设置根据试验方案的要求，设置试验仪器的参数，包括电流值、电压值、时间等，以确保试验过程和结果符合要求。
4.3进行试验按照试验顺序和方法，依次进行变压器绕组绝缘电阻测试、断路器的动态和定值特性试验、避雷器的电气绝缘水平试验、继电保护设备的校验和测试、断路器的绝缘电阻测试，以及高压开关设备的全功能试验。
4.4数据记录和分析在试验过程中，及时记录试验数据，并进行分析。
能也只是砂地或盐池，那上面连小草也长不出来的。
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
1 10kV 配变及高、低压附属配电系统试验项目
2
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
3
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
4
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
5。
10kv变压器试验标准一、引言。
10kV变压器是电力系统中常见的电气设备，其性能稳定与否直接影响着电力系统的安全运行。
为了保证10kV变压器的质量和性能，需要进行一系列的试验来验证其可靠性。
本文将介绍10kV变压器试验的标准及要求，以确保其安全可靠运行。
二、试验前准备。
在进行10kV变压器试验之前，需要做好以下准备工作：1. 检查试验设备，确保试验设备完好，并且符合相关标准要求。
2. 检查试验环境，确保试验环境符合相关安全要求，包括通风、防爆等。
3. 准备试验记录表，做好试验记录表的准备工作，以便及时记录试验数据。
4. 安全措施，确保试验人员了解试验设备的安全操作规程，并严格执行相关安全措施。
三、试验内容及标准。
1. 绝缘电阻测试，按照国家标准GB1094.1的要求，对10kV变压器的绝缘电阻进行测试，要求绝缘电阻不得低于一定数值。
2. 电压比测试，根据GB1094.3的要求，对10kV变压器的电压比进行测试，要求电压比的误差不得超出规定范围。
3. 负载损耗测试，按照GB1094.5的要求，对10kV变压器的负载损耗进行测试，要求负载损耗不得超出规定范围。
4. 空载损耗测试，根据GB1094.7的要求，对10kV变压器的空载损耗进行测试，要求空载损耗不得超出规定范围。
5. 过载能力测试，根据GB1094.11的要求，对10kV变压器的过载能力进行测试，要求其能够在规定的时间内承受规定的过载电流。
6. 短路阻抗测试，按照GB1094.9的要求，对10kV变压器的短路阻抗进行测试，要求短路阻抗不得低于规定数值。
四、试验方法。
1. 绝缘电阻测试，采用绝缘电阻测试仪进行测试，按照标准要求进行测试操作。
2. 电压比测试，采用电压比测试仪进行测试，按照标准要求进行测试操作。
3. 负载损耗测试，采用负载损耗测试仪进行测试，按照标准要求进行测试操作。
4. 空载损耗测试，采用空载损耗测试仪进行测试，按照标准要求进行测试操作。

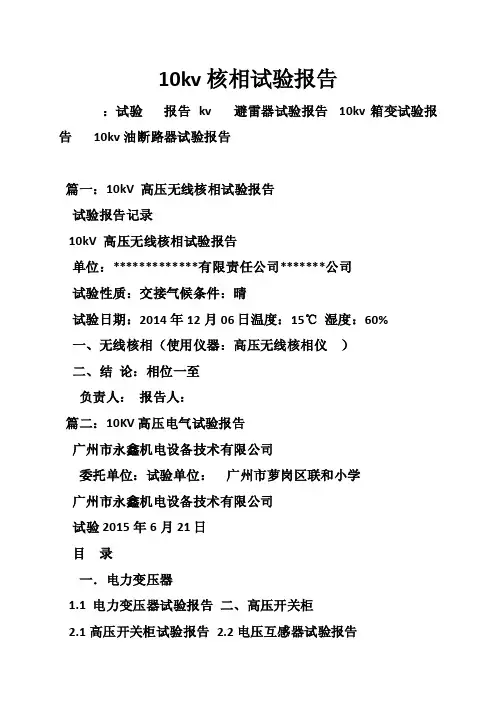

10kv核相试验报告
：试验报告k v 避雷器试验报告 10kv箱变试验报告10kv油断路器试验报告
篇一：10kV 高压无线核相试验报告
试验报告记录
10kV 高压无线核相试验报告
单位：*************有限责任公司*******公司
试验性质：交接气候条件：晴
试验日期：2014年12月06日温度：15℃湿度：60%
一、无线核相（使用仪器：高压无线核相仪）
二、结论：相位一至
负责人：报告人：
篇二：10KV高压电气试验报告
广州市永鑫机电设备技术有限公司
委托单位：试验单位：广州市萝岗区联和小学
广州市永鑫机电设备技术有限公司
试验2015年6月21日
目录
一．电力变压器
1.1 电力变压器试验报告二、高压开关柜
2.1高压开关柜试验报告 2.2电压互感器试验报告
2.3户内交流高压负荷开关试验报告 2. 4 有机复合外套避雷器试验报告 2.5接地电阻试验报告 2.6电力电缆试验报告
10kV及以下干式变压器交接试验报告
试验员：冯锦华陈剑锋
高压柜系统试验报告
一、试验内容
二、相位检查
三、试验结论
试验人员：冯锦华陈剑锋
电压互感器试验报告
一、试验内容
二、试验结论
试验人员：冯锦华陈剑锋
篇三：10kV核相报(来自: 写论文网:10kv核相试验报告)告(异电源)
核相报告
试验日期天气晴
委托单位试验性质2#主变增容投产
（三）结论：合格。
10KV变电站调试及送电方案一、工程概况10KV变电站Ⅰ段、Ⅱ段进线电源分别来自区域变电站。
10KV设备选用开关有限公司生产的三相交流绝缘金属铠装封闭式开关柜，设备比较先进。
保护分别设有：电动机反时限过流保护、过流保护、速断保护、欠压保护、零序保护、备自投保护。
二、调试工艺程序（如图一）三、操作方法1、记录电器名牌资料⑴记录设备型号、功率、额定电压、额定电流、短路阻抗、接线组别、变压比。
⑵记录电力电缆型号和规格。
⑶记录真空开关的型号和最大分断电流。
⑷记录互感器的型号、额定电压或电流和变比。
⑸记录电抗器和消弧线圈的型号和额定电压。
（6）检查电气设备是否与设计原理及型号相符。
（按设计图纸资料核对元件与设备的型号、规格及接线原理应正确无误）。
（7）设备各项整定值按甲方要求以设计图纸为准。
（8）检查导线截面和控制线路连接，二者均应符合设计要求，检查各连接处的接触情况保证接触良好。
（9）各种接地系统及其接地电阻值应符合设计要求。
（10）试车前所有系统保护装置应按设计值整定完毕，其保护、操作与控制系统以及事故报警、显示和信号系统应该模拟试验确认正确可靠。
2．10kV母线⑴测量绝缘电阻用2500V兆欧表测量母线绝缘电阻⑵交流耐压实验用交流耐压器进行交流耐压实验3油浸式变压器⑴测量绕组连同套管的直流电阻测量应在各分接头的所有位置上进行⑵测量所有分接头的变压比用变比电桥测量所有分接头的变压比⑶检查接线组别和极性用变比电桥检查接线组别和极性⑷绝缘油试验进行电气强度试验⑸检查瓦斯继电器和温度继电器动作特性瓦斯继电器按动试验按钮检查瓦斯动作信号。
检验温度继电器设定值。
将热电偶放入水中，将水加热至略高于设定值，待水温度稳定后，将温度继电器按设定值设定，温度继电器动作。
⑹绕组连同套管的交流耐压试验选择试验电压和容量适合的交流耐压器进行耐压试验。
4真空断路器⑴测量绝缘电阻用2500兆欧表测量。
⑵测量主触头的接触电阻用双电桥测量主触头的接触电阻。
广州俊集电力科技有限公司10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
四大措施审批表项目名称永善10kV线路避雷器、熔断器大修工程施工单位单位(部门)：签名、盖章年月日永善供电有限公司设备部签署意见：签名、盖章年月日永善供电有限公司安监理部签署意见：签名、盖章年月日永善供电有限公司营销部签署意见：签名、盖章年月日永善供电有限公司调度控制中心签署意见：签名、盖章年月日10kV线路避雷器、熔断器大修工程组织、技术、安全、环境保护措施一、编制依据：（一）任务来源：依据永善供电有限公司停电检修计划，由四川省川英电力工程有限公司负责施工。
（二）现场勘查情况：2015年10月21日由工作负责人、运行维护部门人员现场勘查，详细记录见现场勘查记录单。
二、工程概况及特点：（一）工程施工相关单位及说明1 .工程建设单位（项目责任单位）：永善供电有限公司2 .施工单位：四川省川英电力工程有限公司3 .运行维护单位：永善供电有限公司（二）施工范围及主要工作量范围：1.施工范围：永善10kV线路避雷器300组、熔断器150组2、主要工程量：1、35kV桐堡变电站10kV富庆线避雷器25组、熔断器25组。
2、110kV永善变电站10kV永善雪柏线避雷器18组、熔断器18组。
3、35kV莲峰变电站10kV大荡线避雷器32组、熔断器32组。
4、35kV莲峰变电站10kV莲峰线避雷器4组、熔断器4组。
5、35kV莲峰变电站10kV六井线避雷器17组、熔断器17组。
6、35kV莲峰变电站10kV米田线避雷器12组、熔断器12组。
7、35kV茂林变电站10kV甘沙村线避雷器13组、熔断器2组。
8、35kV茂林变电站10kV伍寨线避雷器57组。
9、35kV茂林变电站10kV集镇线避雷器73组。
10、35kV细沙变电站10kV大同线避雷器19组。
11、35kV细沙变电站10kV集镇线避雷器28组。
12、35kV桐堡变电站10kV佛滩线避雷器4组。
13、35kV金寨变10kV务基线避雷器8组。
（三）施工期限计划开始时间：2015年10月08日08:00计划结束时间：2015年12月15日20:00三、组织措施：（一）施工人员配置情况：1.工作负责人：孙永涛2.技术负责人：刘小平3.安全负责人：陆朝代4.工作班人员：高空人员：刘代云、胡伟、曾印、张代华、尹小平、李有怀、杨建明、龙段方良、李安华等14人，地面配合人员：杨建能、王春能、雷建平、王应星、李晓龙、王洪祥、刘保林、王云、李正富等16人。
10kV线路避雷器保护范围及预防性试验分析薛飞摘要：对10千伏线路避雷器的保护范围以及预防性试验进行分析，能够有效提高避雷器的运行质量。
基于此，本文将首先对10千伏避雷器的影响因素进行简单介绍。
其次对10千伏线路避雷器的保护范围进行研究，其中主要包括10千伏线路避雷器保护范围的取值方法以及避雷器自身性质对保护范围的影响两方面内容。
最后对10千伏线路避雷器的预防性试验进行具体分析，其中主要包括避雷器直流电压的预防性试验、避雷器交流泄漏电流的预防性试验两方面内容。
关键词：避雷器；保护范围；预防性试验前言：随着我国电力行业的发展，配电系统的运行质量不断提高。
目前，配电系统在实际运行过程中采用的运行方式是中性点不接地，这种运行方式能够大大提高配电系统的运行质量。
并将其中的裸导线更换为绝缘导线，降低外界伤害对配电系统的影响。
如果配电系统在实际运行中出现故障，为了保证配电系统的正常运行，则可以将系统带电运行2个小时。
一、10千伏线路避雷器的影响因素导致10千伏线路避雷器发生运行故障的主要部位是距离中心线100到120毫米之间，该部位中的导线距离地面最近，所以非常容易发生运行故障。
目前我国主要应用的导线类型为两种，一种为裸导线，另一种为绝缘导线，以上两种导线在发生雷击过程中发生的放电过程也不一样。
当雷电击中裸导线，会在导线距离地面最近的地方出现放电现象，雷电中产生的电流会最随着导线流入大地，这时电压为0，其中被击中导线旁边两根导线中的电容电流随着接地点流回电源，形成持续电流。
如果雷击发生的部位在三相导线或者是两相导线中时，导线会形成短路，为了保证配电系统的的安全性，电路保护系统会自动跳闸。
如果雷击部位在绝缘导线中，则导线外部的绝缘层将会击穿，绝缘层的表面呈现小针孔形状。
雷电击打的位置会进行局部放电，并在导线中形成电流，该电流会通过连接杆流入大地。
由于导线外部安装了绝缘层，所以导线内的电弧无法移动，其中工频电流会通过通道流回到电源。
电力公司现场试验方案电气试验方案一、总则：1、严格执行电气试验规程规定。
2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。
3、对于重要试验项目，制定可行的试验方案和备用试验方案。
4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。
二、电气试验执行规程：10KV变电站电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。
（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。
2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。
四、重要试验项目方案：1、10kV开关试验方案（见附录1）。
2、避雷器试验方案（见附录2）。
3、变压器试验方案（见附录3）。
五、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。
（一）、危险点：烧坏试验设备、影响测量数据。
控制措施：实行专人接地、专人检查。
对接地点不明确的必须要现场施工项目负责人进行确认方可进行。
（二）、危险点：对被试品的损坏。
控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。
（三）、危险点：试验为完成地线拆除。
控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。
2、耐压试验电压高，现场施工人员多，现场试验员多。
危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。
控制措施：杜绝非试验人员参与高压试验。
耐压试验区域广选择施工人员撤出后再进行升压。
现场所有的试验人员在耐压时由试验负责人统一指挥。
3、现场试验需要拆除接线，接线回复状况；现场进行情况。
危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。
控制措施： CT的一次耐压和绝缘试验时二次接线由专人的试验人员进行检查，每组二次线圈短接接地；完成后由总负责人进行全面检查，无误后方可进行耐压。
对PT试验时短接的二次接线，试验完成后由试验人员拆除，最后由试验负责人检查后方可密封绕组盖板。
4、容性被试品试验后未进行放电。
危险点：电容器的绝缘试验；绝缘试验等容性电气设备的高压试验在试验后未进行放电导致他人触电。
控制措施：每次高压试验结束后进行放电，设专人进行监督。
放电人员要进行充分放电，对不确定放电情况的被试品必须要重新放电处理。
五、电气设备试验长期出现问题：1、主要试验项目的注意事项：（一）、耐压试验：（1）、此项试验属破坏性试验，必须在其它绝缘试验完成后进行。
变压器试验时必须将变压器本体及套管放气。
（2）、试验可根据试验回路的电流表、电压表的突然变化，控制回路过流继电器的动作，被试品放电或击穿的声音进行判断。
（3）、交流耐压前后应测量绝缘电阻和吸收比，两次测量结果不应有明显差别。
（4）、如试验中发生放电或击穿时，应立即降压，查明故障部位。
试验时的加压部位与测量绝缘电阻相同，应注意套管表面的清洁及温度、湿度对测量结果的影响。
（7）、对测量结果进行分析判断时，主要是与同类型变压器、各线圈相互比较，不应有明显变化。
（二）、直流耐压试验：（1）、试验设备的布置要紧凑、连接线要短，宜用屏蔽导线，既要安全又便于操作；对地要有足够的距离，接地线应牢固可靠。
（2）、应将被试品表面擦拭于净，并加屏蔽，以消除被试品表面脏污带来的测量误差。
（3）、能分相试的被试品应分相试验，非试验相应短路接地。
（4）、试验电容量小的被试品应加稳压电容。
（5）、试验结束后，应对被试品进行充分放电。
（6）、泄漏电流过大，应先检查试验回路各设备状况和屏蔽是否良好，在排除外因之后，才能对被试品作出正确的结论。
（7）、泄漏电流过小，应检查接线是否正确，微安表保护部分有无分流与断线。
（8）、高压连接导线对地泄漏电流的影响（9）、由于与被试品连接的导线通常暴露在空气中（不加屏蔽时），被试品的加压端也暴露在外，所以周围空气有可能发生游离，产生对地的泄漏电流，尤其在海拔高、空气稀薄的地方更容易发生游离，这种对地泄漏电流将影响测量的准确度。
用增加导线直径、减少尖端或加防晕罩、缩短导线、增加对地距离等措施，可减少对测量结果的影响。
（10）、空气湿度对表面泄漏电流的影响：当空气湿度大时，表面泄漏电流远大于体积泄漏电流，被试品表面脏污易于吸潮使表面泄漏电流增加，所以必须擦净表面，并应用屏蔽电极。
六、电气设备的试验项目、试验环境。
1、试验项目严格《按照电力设备预防性试验规程验标准》执行，每个试验项目做好记录，由试验负责人严格把关。
2、试验环境：由于现场无法满足所有的试验项目，所有有部分设备在室内进行试验。
对试验室必须有良好的试验条件。
现场试验时，在设备没有对环境特别要求的情况下环境温度在10~40℃进行保证测试数据的准确。
环境湿度达到80%时不得进行绝缘试验。
试验记录时应详细的记录环境温湿度。
附录一10kV 真空断路器试验方案一、试验设备、仪器及有关专用工具1、预防性试验所需仪器及设备材料：2、所有的设备必须送检合格。
二、安全工作的要求1、耐压试验时由于工作范围很广，试验电压很高。
所以必须设安全监护人。
用安全围栏网将试验区域围出并悬挂“止步，高压危险”标示牌。
在试验区域悬挂“在此工作”标示牌。
2、必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
三、试验项目1、绝缘电阻的测量（一）、试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。
（二）、试验时使用的仪器5000V兆欧表（三）、测量步骤（1）、断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
（2）、用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
（3）、兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
（4）、驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
（5）、读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
（6）、断开兆欧表后对被试品短接放电并接地。
（7）、测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
（四）、影响因素及注意事项（1）、试品温度一般应在10～40℃之间。
（2）、绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。
温度换算系数最好以实测决定。
例如正常状态下，当设备自运行中停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出其温度换算系数。
2、导电回路直流电阻（一）、试验目的测量其接触电阻，判断是否合格。
（二）、试验时使用的仪器回路电阻测试仪（三）、测量步骤（1）、首先，应和上开关（3次），然后把测试夹分别夹到开关同相的两端接线排上。
然后，启动测试仪器，进行测量，直至3相测完。
（2）、测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
（四）、影响因素及注意事项电流输入和电压输入应在不同位置，尽量清洁接触点，使之达到更好的测量效果。
（五）、测量结果的判断对真空断路器按制造厂规定。
3、交流耐压（一）、试验目的交流耐压，是判断开关整体绝缘最有效的试验手段。
（二）、试验时使用的仪器耐压控制箱、试验变压器（三）、影响因素及注意事项（1）、被试品为有机绝缘材料时，试验后应立即触摸，如出现普遍或局部发热，则认为绝缘不良，应及时处理，然后再作试验。
（2）、如果耐压试验后的绝缘电阻比耐压前下降30％，则检查该试品是否合格。
（3）、在试验过程中，若由于空气湿度、温度、表面脏污等影响，引起被试品表面滑闪放电或空气放电，不应认为被试品的内绝缘不合格，需经清洁、干燥处理之后，再进行试验。
（4）、升压必须从零开始，不可冲击合闸。
升压速度在40％试验电压以内可不受限制，其后应均匀升压，速度约为每秒3％的试验电压。
（5）、耐压试验前后均应测量被试品的绝缘电阻。
（六）、测量结果的判断对于绝缘良好的被试品，在交流耐压中不应击穿，而其是否击穿，可根据下述现象来分析。
（1）、根据试验回路接入表计的指示进行分析：一般情况下，电流表如突然上升，说明被试品击穿。
（2）、根据被试品的状况进行分析：被试品发出击穿响声（或断续放电声）、冒烟。
出气、焦臭、闪弧、燃烧等，都是不容许的，应查明原因。
这些现象如果确定是绝缘部分出现的，则认为是被试品存在缺陷或击穿。
附录二避雷器试验方案一、试验设备、仪器及有关专用工具1、预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 高压直流发生器（300kV）1套 6 温湿度计1个2 兆欧表（2500V）1台7 小线箱（各种小线夹及短线）1个2、所有的设备必须送检合格。
二、安全工作的要求1、由于工作范围很广，试验电压很高。
所以必须设安全监护人。
用安全围栏网将试验区域围出并悬挂“止步，高压危险”标示牌。
在试验区域悬挂“在此工作”标示牌。
2、必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
三、试验项目1、绝缘电阻的测量（一）、试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
（二）、测量步骤（1）、拆除或断开对外的一切连线。
图1 测量避雷器绝缘电阻接线图（2）、用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
（3）、兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
