山西煤销集团古交鑫峰煤业有限公司地面10kV变电所高压开关柜技术规格书编制：审核：二0一二年四月五日审查表矿机电科：年月日矿机电矿长：年月日矿总工程师：年月日矿长：年月日公司机电部：年月日公司分管副总：年月日公司总工程师：年月日审查意见：目录1、总的要求 (1)2、使用条件 (4)3、开关柜结构及性能要求 (4)4、技术文件 (8)5、其他要求： (9)6、技术参数 (10)7、试验 (12)8、质量保证和管理 (12)9、技术服务、设计联络、工厂检验和监造 (13)10、供方提供必须的备品备件、专用工具 (14)1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方应提供符合本规格书和有关最新国家标准、电力行业标准的优质产品。
1.3本规格书所使用的标准如与供方所执行标准不一致时，应按较高标准执行。
1.4 本书经买卖双方确认后作为合同的附件，与合同正文具有同等法律效力。
随合同一起生效。
本书未尽事宜，双方协商确定。
1.5本书中涉及有关商务方面的内容，如与合同的《商务部分》有矛盾时，以《商务部分》为准。
1.6对设计图纸、说明书和试验报告的要求1.6.1图纸及图纸的认可和交付1.6.1.1须经买方确认的图纸应由供方提交表1所列接收单位。
表1 接收图纸单位 提交图纸资料名称提交 份数 提交 时间 接收图纸单位名称、通信地址、邮编、电话总装图3 预中标后1周 古交鑫峰煤业有限公司 基础安装尺寸图3 预中标后1周 其他图纸 3 合同签订后1周 买方在收到认可图纸1周内，将一套确认的或签有买方校订标记的图纸（买方负责任签字）返还给供货方。
凡买方认为需要修改且经供货方认可的，不得对买方增加费用。
在未经买方对图纸作最后认可前任何采购或加工的材料损失应由供货方单独承担。
10K V开关柜二次微机接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10K V开关柜二次接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次接线图解1、综述10kV开关柜得主要部分包括:真空断路器、电流互感器、就地安装得微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。
其中,断路器与电流互感器安装在开关柜内部,微机保护、附件、电度表安装在继电器室(沿用以前得叫法,其实已经没有继电器了)得面板上,端子排与各种电源空气开关安装在继电器室内部,端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜得二次接线,我们需要找到两份图纸:综自厂家提供得保护原理图、接线图;开关柜厂家提供得二次原理图、配线图、端子排图、断路器机构原理图。
综自厂得图纸就是开关柜厂家得设计原始依据,也就是我们审核开关柜厂家图纸得依据。
开关厂得原理图一般都就是根据综自厂得原理图修改得,再示意性得画出电流、电压、信号量得输入,控制量得输出。
2、10kV电缆出线中置柜得二次接线KYN28A(GZS1)中置柜就是城区变电站使用最多得10kV开关柜型式,从正面瞧,它明显分成三部分,最上面就是继电器室,中间就是断路器室,下面就是空室(什么也没有),母线等高压设备安装在背面得柜体内。
如图8-1-1所示。
图8-1-12、1继电器室继电器室得面板上,安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。
图8-1-1就是早期开关柜得图片,继电器室就就是安装电流表与指示灯得位置。
2、2断路器室10kV中置柜最常用得断路器就是VS1真空断路器,断路器机构内得接线通过专用插座与继电器室得端子排联接。
插头得一段与断路器机构固定连接,另一段就是一个专用插头,配套得插座安装在断路器室得右上方,从插座引出线接至继电器室端子排。
为了搞明白二次回路,我们需要对操作过程进行一定得了解。
中置柜断路器手车有三个位置:断开、试验、运行(需要注意得就是,断路器手车与断路器就是两个概念,断路器手车其实就就是断路器与它得座)。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是V S1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

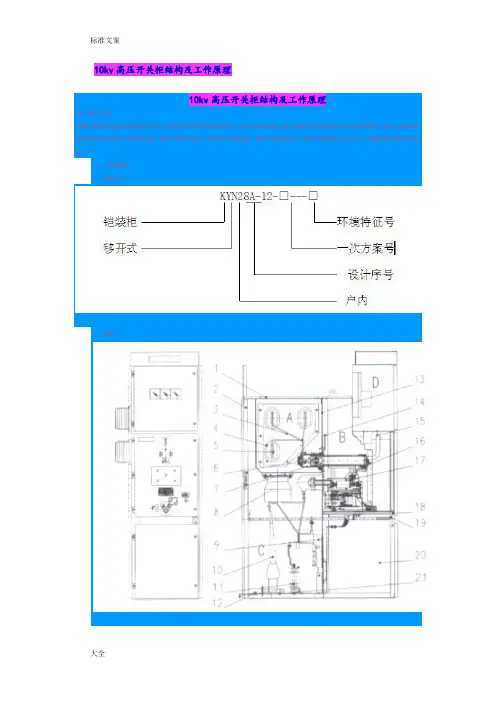

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。
开关柜的柜体为组装式结构，开关柜不靠墙安装。
柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车：手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。
底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。
静触头盒的隔板（活门）安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。
断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。
