异种材料扩散连接综述摘要：扩散焊是将两个被连接件紧压在一起置于真空或保护性气体中加热，使两个连接件表面微观凸凹不平处产生塑性变形。
从而达到紧密接触，再经保温，原子间相互扩散而形成良好的冶金连接的一种固相焊接方法。
本文主要介绍钢-铜异种材料扩散连接的方法过程和特点。
关键词：异种材料；扩散连接；固相焊接1、引言扩散连接技术出现于上世纪年代初，这一焊接方法不仅能够获得同种金属和合金的牢固接头，而且能够获得异种金属和合金的牢固接头，尤其是在航空、航天领域利用扩散焊技术可以解决许多新材料的连接问题。
随着我国航空技术的发展，扩散焊技术的研究和应用也在不断发展，年代实现了同种金属和合金的扩散焊技术应用，目前我国运用扩散焊技术解决异种材料连接已经在航空产品上得到一定程度的应用[1]。
2、扩散连接技术的原理扩散连接（diffusion bonding）是指相互接触的表面，在温度和压力的作用下，被连接材料表面相互靠近、相互接触，局部发生塑性变形，经一定时间结合层原子间相互扩散，在接头焊缝中形成了新的扩散反应层，而形成整体可靠的连接过程。
为了获得优质的焊接接头，必须保证焊接材料不受空气的影响，扩散焊时需在真空或惰性气体保护介质中进行，目前真空扩散焊应用最多。
真空扩散焊是在真空氛围中金属不熔化的条件下通过原子之间的相互扩散并通过原子之间的引力形成新的金属键，从而获得一定强度的焊接接头。
薄膜学说、能量学说、位错理论、再结晶理论等这些扩散连接机理非常复杂[2]。
扩散焊分为固相扩散焊和瞬时液相扩散焊，这取决于焊接过程中所加的压力能否使基体材料表面产生塑性变形，例如超塑性成形扩散焊、常规固相扩散焊、热等静压扩散焊等。
超塑性成形扩散连接技术是针对在高温下金属材料具有超塑性，且金属材料这种超塑性成形温度与扩散焊加热温度很接近，并在压力较低、温度较高和一定的真空环境氛围中进行。
热等静压扩散技术是指从各个方向对待连接材料均匀施加一定压力，在一定温度和真空环境中，通过原子间的相互扩散反应形成焊接接头的一种固相扩散连接方法；扩散连接分为加中间层和不加中间层的连接。
重庆理工大学本科生毕业设计（论文）文献综述论文题目：钛合金与不锈钢的瞬间液相扩散连接学院：材料科学与工程学院专业：焊接技术与工程姓名：学号：指导教师：完成日期：2015年1月20日瞬间液相扩散连接( TLP-DB) 方法以其独有的性能优势, 在先进材料连接领域得到广泛的重视和应用。
综述了瞬间液相扩散焊中接触熔化、液相均匀化、等温凝固以及固相成分均匀化阶段的理论模型及发展状况,并对现有模型进行了分析和讨论。
随着材料科学的发展，新材料不断涌现。
在生产应用中，经常遇到异种金属的连接问题。
焊接异种金属的方法有很多，主要有超声波焊接、熔焊、固相压力焊、熔焊、钎焊及瞬间液相扩散连接等。
钛合金与不锈钢的复合构件，能充分体现两种材料在性能与经济上的优势互补，在核动力装置、航空航天、武器装备、电子产业、医疗器械和机械制造等民用和军用行业，具有非常广阔的应用前景。
钛合金与不锈钢焊接时，由于两者的物理化学性能相差较大，且容易形成硬而脆的金属间化合物，使得接头性能难以提高。
瞬间液相扩散连接作为先进的焊接技术，特别适用于常规熔焊、接触焊、钎焊等难以解决的塑性差、熔点高和互不相溶的异种材料的连接。
在瞬间液相扩散连接的过程中加入超声波振动，对焊接件施加纵向超声波，能够提高焊接的质量，缩短焊接的时间，提高焊接的效率。
各种新型材料, 如金属间化合物具有耐高温、抗腐蚀、耐磨损等优点使其成为极具潜力的高温结构材料, 其中钛合金是潜在的航空航天材料,但是, 金属间化合物的共同缺点: 室温塑性低和高温强度差制约了它们在生产实践中的应用; 现代复合材料, 具有比强度高、比刚度大、抗疲劳性好、尺寸稳定、耐磨、抗震等优良性能, 其在航空、航天、军工等高技术领域具有极其广阔的应用前景, 但由于复合材料中基体与增强相之间物理、化学性能相差很大, 导致其焊接性很差, 很难获得理想的焊接接头; 陶瓷材料的塑性差, 冷加工困难, 难以制成大型或形状复杂的构件等, 因而这些材料都会不同程度受到实用化问题的挑战。

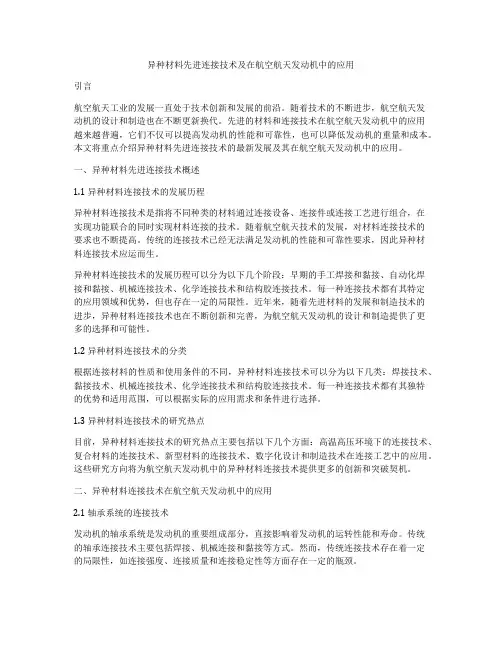

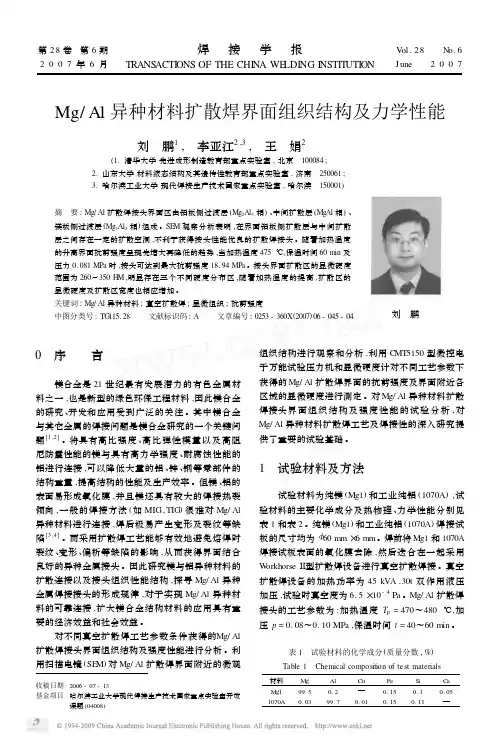

异种材料先进连接技术及在航空航天发动机中的应用引言航空航天工业的发展一直处于技术创新和发展的前沿。
随着技术的不断进步，航空航天发动机的设计和制造也在不断更新换代。
先进的材料和连接技术在航空航天发动机中的应用越来越普遍，它们不仅可以提高发动机的性能和可靠性，也可以降低发动机的重量和成本。
本文将重点介绍异种材料先进连接技术的最新发展及其在航空航天发动机中的应用。
一、异种材料先进连接技术概述1.1 异种材料连接技术的发展历程异种材料连接技术是指将不同种类的材料通过连接设备、连接件或连接工艺进行组合，在实现功能联合的同时实现材料连接的技术。
随着航空航天技术的发展，对材料连接技术的要求也不断提高。
传统的连接技术已经无法满足发动机的性能和可靠性要求，因此异种材料连接技术应运而生。
异种材料连接技术的发展历程可以分为以下几个阶段：早期的手工焊接和黏接、自动化焊接和黏接、机械连接技术、化学连接技术和结构胶连接技术。
每一种连接技术都有其特定的应用领域和优势，但也存在一定的局限性。
近年来，随着先进材料的发展和制造技术的进步，异种材料连接技术也在不断创新和完善，为航空航天发动机的设计和制造提供了更多的选择和可能性。
1.2 异种材料连接技术的分类根据连接材料的性质和使用条件的不同，异种材料连接技术可以分为以下几类：焊接技术、黏接技术、机械连接技术、化学连接技术和结构胶连接技术。
每一种连接技术都有其独特的优势和适用范围，可以根据实际的应用需求和条件进行选择。
1.3 异种材料连接技术的研究热点目前，异种材料连接技术的研究热点主要包括以下几个方面：高温高压环境下的连接技术、复合材料的连接技术、新型材料的连接技术、数字化设计和制造技术在连接工艺中的应用。
这些研究方向将为航空航天发动机中的异种材料连接技术提供更多的创新和突破契机。
二、异种材料连接技术在航空航天发动机中的应用2.1 轴承系统的连接技术发动机的轴承系统是发动机的重要组成部分，直接影响着发动机的运转性能和寿命。
第27卷 第2期2006年2月焊接学报TRANS ACTI O NS OF THE CH I N A W ELD I N G I N STI T UTI O NVol .27 No .2February 2006TP304H /12C r1MoV 异种钢管的瞬时液相扩散连接井晓天1, 陈思杰1,2, 卢俊峰1, 李辛庚3(1.西安理工大学材料科学与工程学院,西安 710048;2.河南理工大学材料科学与工程学院,河南焦作 454000;3.山东电力研究院,济南 250002)摘 要:用Fe N i CrSi B (A )合金作中间层,氩气保护,对12Cr1MoV 珠光体耐热钢和TP304H 奥氏体不锈钢管进行了瞬时液相扩散连接。
用正交试验的方法研究了工艺参数对接头组织和性能的影响,分析了T LP 连接接头的显微组织、断口形貌、力学性能和元素分布,确定出了合适的连接工艺参数。
研究结果表明,连接温度1240℃,等温凝固时间3m in,压力4MPa 时,接头的强度最高达到590MPa,其断口呈韧性断裂特征。
关键词:TP304H /12Cr1MoV;异种钢管;瞬时液相连接;显微组织中图分类号:TG151.1 文献标识码:A 文章编号:0253-360X (2006)02-97-05井晓天0 序 言火力发电机组随着各个部位工作温度的不同,相应地使用了不同化学成分和组织结构的钢材,因此必然会遇到异种钢的焊接问题。
其中许多部件及管道采用了12Cr1MoV 耐热钢与TP304H 不锈钢的异种钢接头。
12Cr1MoV 钢热强性和持久塑性较高,由于碳及合金元素含量较多,淬硬敏感性较大,在焊件刚性及接头应力较大时,易产生冷裂纹。
TP304H 是经固溶处理后供货的,其组织为单相奥氏体,具有高的抗蚀性、抗蠕变性和综合力学性能;但在450～850℃温度区间长时间停留,易发生晶间腐蚀。
12Cr1Mo V 与TP304H 焊接时,因接头化学成分的不均匀导致组织的不均匀,从而最终影响到接头的持久强度。
《异种金属铝、铜和钨的真空扩散焊研究》篇一一、引言随着现代工业的快速发展，异种金属之间的连接技术越来越受到重视。
其中，真空扩散焊作为一种可靠的焊接方法，在铝、铜和钨等金属的连接中具有广泛的应用前景。
本文旨在研究铝、铜和钨三种异种金属的真空扩散焊接性能，探讨其焊接工艺、接合界面特征以及焊接强度等因素。
二、实验材料与方法1. 材料准备实验所用的材料为铝、铜和钨三种金属。
首先，将这三种金属表面进行抛光处理，以去除表面杂质和氧化物，保证焊接质量。
2. 真空扩散焊工艺实验采用真空扩散焊设备进行焊接。
首先，将铝、铜和钨的焊接端面紧密贴合；然后，在一定的真空度下进行加热，使金属原子在高温下产生扩散，实现金属的连接。
3. 实验方法通过金相显微镜、扫描电镜（SEM）以及能谱分析（EDS）等手段，观察焊接接合界面的微观结构，分析金属的扩散程度和焊接强度。
三、实验结果与分析1. 焊接接合界面特征铝、铜和钨三种金属的焊接接合界面呈现出明显的特征。
在高温下，三种金属的原子产生扩散，形成了一定的冶金结合。
接合界面处，可以观察到金属之间的互溶现象以及新的相的形成。
2. 金属扩散程度通过扫描电镜观察，发现铝、铜和钨三种金属在真空扩散焊过程中，原子扩散程度较高。
其中，铝与铜之间的互溶程度较高，而钨由于具有较高的熔点和硬度，原子扩散相对较慢。
3. 焊接强度经过拉伸试验测试，铝、铜和钨三种金属的真空扩散焊接接头具有较高的焊接强度。
其中，接头的强度与金属的扩散程度、接合界面的微观结构等因素密切相关。
四、讨论1. 工艺参数对焊接性能的影响真空扩散焊的工艺参数如温度、压力、时间等对铝、铜和钨三种金属的焊接性能具有重要影响。
适当调整工艺参数，可以优化金属的扩散程度和焊接强度。
2. 金属互溶性与新相的形成在真空扩散焊过程中，铝、铜和钨三种金属之间发生互溶现象，形成新的相。
这些新相的形成对焊接接头的性能具有重要影响。
因此，研究金属的互溶性以及新相的形成机制对于提高异种金属的真空扩散焊接性能具有重要意义。
异种材料扩散连接综述摘要：扩散焊是将两个被连接件紧压在一起置于真空或保护性气体中加热，使两个连接件表面微观凸凹不平处产生塑性变形。
从而达到紧密接触，再经保温，原子间相互扩散而形成良好的冶金连接的一种固相焊接方法。
本文主要介绍钢-铜异种材料扩散连接的方法过程和特点。
关键词：异种材料；扩散连接；固相焊接1、引言扩散连接技术出现于上世纪年代初，这一焊接方法不仅能够获得同种金属和合金的牢固接头，而且能够获得异种金属和合金的牢固接头，尤其是在航空、航天领域利用扩散焊技术可以解决许多新材料的连接问题。
随着我国航空技术的发展，扩散焊技术的研究和应用也在不断发展，年代实现了同种金属和合金的扩散焊技术应用，目前我国运用扩散焊技术解决异种材料连接已经在航空产品上得到一定程度的应用[1]。
2、扩散连接技术的原理扩散连接（diffusion bonding）是指相互接触的表面，在温度和压力的作用下，被连接材料表面相互靠近、相互接触，局部发生塑性变形，经一定时间结合层原子间相互扩散，在接头焊缝中形成了新的扩散反应层，而形成整体可靠的连接过程。
为了获得优质的焊接接头，必须保证焊接材料不受空气的影响，扩散焊时需在真空或惰性气体保护介质中进行，目前真空扩散焊应用最多。
真空扩散焊是在真空氛围中金属不熔化的条件下通过原子之间的相互扩散并通过原子之间的引力形成新的金属键，从而获得一定强度的焊接接头。
薄膜学说、能量学说、位错理论、再结晶理论等这些扩散连接机理非常复杂[2]。
扩散焊分为固相扩散焊和瞬时液相扩散焊，这取决于焊接过程中所加的压力能否使基体材料表面产生塑性变形，例如超塑性成形扩散焊、常规固相扩散焊、热等静压扩散焊等。
超塑性成形扩散连接技术是针对在高温下金属材料具有超塑性，且金属材料这种超塑性成形温度与扩散焊加热温度很接近，并在压力较低、温度较高和一定的真空环境氛围中进行。
热等静压扩散技术是指从各个方向对待连接材料均匀施加一定压力，在一定温度和真空环境中，通过原子间的相互扩散反应形成焊接接头的一种固相扩散连接方法；扩散连接分为加中间层和不加中间层的连接。
通过加入中间层，在一定程度上阻止了熔点低的共晶液相和脆性相的生成，从而可减少甚至消除焊接残余应力。
在异种金属材料连接范围中，扩散连接具有显著的优势，特别是对于物理及化学性能相差悬殊的异种金属材料。
扩散连接技术与熔焊相比，连接温度不高，母材不熔化，由热循环引起的接头界面区域的残余应力、应变非常小，这也避免焊接接头中结晶带来的气孔、夹杂、裂纹等缺陷，因此，扩散焊能够实现可靠连接，特别是熔化焊难以连接的一些材料，扩散焊具有广阔的应用前景；扩散连接与钎焊比，不需要添加钎剂，母材表面可以存在一定的氧化膜，形成的接头界面没有明显的钎料层，接头界面组织均匀，且强度比一般的硬钎焊接头强度高[3.4]。
3、异种材料扩散连接的研究现状扩散连接方法在早20世纪初就成为了日臻成熟和完善的连接方法。
扩散连接技术在发达国家的尖端科学技术领域中具有很大的作用，在企业中应用较为广泛；直到20世纪50年代我国才对扩散连接技术进行研究，大型超高真空扩散焊机的试制成功标志着扩散连接技术在我国已发展到一个较高水平，但跟发达国家相比，在研究的深度和应用广度上仍有很大的差距[5]。
吴铭方等将不锈钢侧分别镀铜、镀银，Al-Si 合金箔作为中间反应层材料，通过双温真空扩散焊技术在不同的焊接加热温度和保温时间下，将6063 铝合金/1Cr18Ni9Ti 不锈钢焊接。
结果表明：对于采用镀Ag 层双温扩散焊，接头界面处先生成了Ag-Al 金属间化合物，而形成Fe-Al 系金属间化合物的具有一定的延迟性；当双温扩散焊采用不锈钢侧镀Cu，Al-Cu 共晶液相对6063 铝合金基体具有较好的流动性、润湿性，在不锈钢一侧界面生成了Fe-Al、Al-Cu 金属间化合物，扩散反应层宽度随焊接加热温度的升高和时间的延长而显著增加，接头界面中心主要是由共晶组织Al-Cu 组成；对于Al-Si 合金箔作为中间反应层双温扩散焊，保温时间对共晶液相在对不锈钢上铺展润湿性影响较大，而对铝合金影响较小。
Daglilar,Sibel 等人通过扩散焊实现不锈钢/铝合金之间的连接，研究发现当真空度很低为 3.3Pa、温度550℃及压力0.60MPa 时，扩散连接0.5h 能得到最高效率的连接，而焊后在500℃下进行退火处理60 分钟能获得很高的焊接接头强度[6]。
对于钛合金和铜合金的双金属扩散连接的实际应用也有报道，如法国的炮弹壳体（Ti6Al6V2Sn）与耐磨层商业青铜（90Cu-10Zn）的连接，考虑到Ti6Al6V2Sn 在900F下会发生时效强化，故采用了低温扩散连接的方法，规范为T=482℃，t=8h 同时，连接表面的压力是靠异种金属的线膨胀差异而获得，压力规范为55.1MPa-107.5MPa。
近年来，赵熹华教授、杨泉、韩立军曾经对TC8和ZQSn10-10 的扩散连接工艺进行过研究。
研究结果如下：当TC8和ZQSn10-10直接扩散连接时，在温度范围800-850℃下进行扩散连接试验，最佳扩散工艺参数为：850℃/5MPa/25min。
当在连接温度800℃时，随着连接压力的提高，扩散区变宽，出现了“贫铜”，现象，贫铜层的宽度随着连接压力的增加而增加。
此时由于低熔点共晶形成的数量较少，所以未能起到良好的愈合作用，接头强度不高，随着温度的提高，扩散区加宽，低熔点共晶数量增多，但是在较小的连接压力下，断口表面仍有少量的低熔点共晶分布，随着连接压力的提高，低熔点共晶数量虽然减少，但是断口表面仍分布着几处低熔点共晶体，故强度也不高。
随着温度的进一步提高，随着低熔点共晶的数量的急剧增加，并且元素的扩散速度明显增加，从而形成了较深的扩散区，有利于提高接头的结合性能[7,8]。
4、扩散连接孔隙闭合过程模型的发展材料表面无论经过多么仔细的加工，表面在微观上仍存在粗糙起伏。
扩散连接时，两个这样的表面从开始接触到实现理想的连接过程中，接触界面将发生变形和扩散。
可见，对接触层内的结构及其发展变化的研究是必要的。
不难理解，两粗糙面接触初期界面层内只有一小部分接触，大部分则是非接触孔隙。
从接触到孔隙减少、闭合至扩散连接完毕的过程模型，最早由Harmilton C H提出，模型分为四个阶段，即：(I)初始物理接触的发展；(II)金属键的形成；(III)扩散；(IV)再结晶和晶粒长大。
以后人们都是依这几个阶段的思路去研究扩散连接过程，并明显的意识到孔隙闭合是实现扩散连接的基础，所用时间也最长。
所以关于扩散连接界面模型和理论的研究的重点是孔隙闭合的过程[9,10]。
4.1 Hamilto模型1973 年，Hamilton等人首先把表面粗糙性凸峰和下凹假设成如图1所示的具有三角形截面长条体或棱锥体，并假设峰对峰、凹对凹。
模型按平面应变或平面应力计算凸峰内的应力和应变；再根据材料的应力-应变速率本构关系，结合实际连接时最佳应变速率的经验值，预测连接时间和外载。
很明显，该模型只考虑了塑性变形机制，模型和计算方法也过于简单。
但它开创了扩散连接模型和力学分析的先河[11]。
图1 Hamilton模型4.2 Garmong模型1975 年，Garmong G等人进一步发展了Hamilton模型和计算方法，同时考虑了表面的波纹度凸凹性（可称长波粗糙度）和粗糙度凸凹性（可称短波粗糙度），如图1-6 所示。
与Hamilton 模型类似，Garmong模型中，两界面接触后，首先是由波纹度的凸峰和下凹对称性相接触，在界面上形成大孔隙，并进一步在蠕变作用下倒塌和横向扩展，使接触面积扩大[11]。
图2 Garmong 模型可见该模型同时考虑了波纹度和粗糙度，认为粗糙度导致的界面孔隙在蠕变和扩散作用下的收缩和消失，同时在计算波纹度接触凸峰蠕变变形时，把三角形截面的接触峰划分成一片片板条。
该模型的不足之处是把由波纹度引起的大孔隙的消失看成是由蠕变变形单独来完成，从而使预测时间过长，又过分夸大了波纹度凸峰的影响。
实际上从实际实验可知，扩散连接压力一般可使初始接触面积屈服，故完成这种大孔隙消失的时间很短[12]。
4.3 Derby模型1982-1984年，B. Derby等人假设界面孔隙是由菱形柱孔过渡到圆柱孔状态，图3所示，并提出了包括各种机制的扩散连接模型。
其第一阶段变形按厚壁筒计算，并用铜扩散连接试验验证，发现两者吻合较好[13]。
图3 Derby模型4.4 Pilling模型1984年，J.Pilling等人认为接触界面孔隙为圆柱形，如图4所示，并按照Wilkinson andAshby的方式蠕变收缩，辅之以按Derby和Wallach提出的界面扩散方式收缩；或按改进的Chen和Argon扩散蠕变模型收缩；或按Hancock提出的单向蠕变结合Derby 和Wallach界面扩散时的规律收缩，可分别计算和预测出扩散连接条件[14]。
该模型的最大进步之处在于考虑了晶粒晶界扩散对孔隙收缩的贡献，如图4。
图4 Pilling模型4.5 Hill模型1989 年，A.Hill为了克服以前模型的不足之处，选择初始孔隙为椭圆截面的柱孔，这种模型可使连接前后孔隙形状以及数学处理上具有一致性和连贯性，并使表达式和计算简单化，如图5。
图5 Hill模型4.6 菱形柱面空洞及双凸透镜模型近年来，在固态扩散连接界面空洞收缩机理的研究方面，日本学者也做了大量的工作，自从20世纪80年代以来，以高桥康复、井上腾敬、与西口公之为代表的日本学者经过十几年的研究，提出了用菱形柱面空洞及双凸透镜柱面界面模型，如图6所示：采用该二维模型具有运算简便又能很好的说明问题的优点。
为简化计算，模型消除了与空洞形状有关的复杂边界条件的影响，其中，菱形模型用于粘塑性变形机理的计算，透镜模型用于扩散机理的计算[15]。
图6 菱形柱面空洞及双凸透镜柱面界面模型在国内，哈尔滨工业大学的何鹏、冯吉才、张九海等人系统的研究了界面真实表面几何形状及连接时表面间接触的几何特征，对菱形柱面空洞及双凸透镜模型作出了修正，提出了物理接触及接合面积模型，认为在扩散连接的实际物理接触过程中，不同区域的结合能力不同，剪切应力对促进空洞的塑性变形及弥合发挥着重要的作用[16]。
总结前人工作，界面孔隙闭合过程的微观机制主要包括以下几种扩散模型[17,18]：（1）塑性屈服形成初始物理接触；（2）从表面源到孔隙颈部的表面扩散；（3）从表面源到孔隙颈部的体积扩散；（4）从表面源气化沉积到孔隙颈部的扩散；（5）从界面源到孔隙颈部的界面扩散。
5、影响异种材料连接的因素一般说来，异种金属的物理性能和化学性能有所差别，所以异种金属焊接通常比同种金属焊接困难，因为除了其本身的物理化学性能对焊接性的影响之外，其材料性能的差异对焊接性的影响更大[19]。
