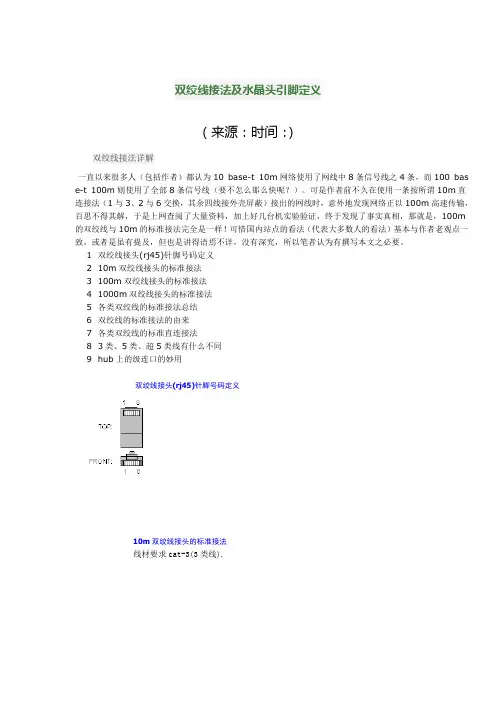

双绞线接法及水晶头引脚定义（来源：时间：）双绞线接法详解一直以来很多人（包括作者）都认为10 base-t 10m网络使用了网线中8条信号线之4条，而100 bas e-t 100m则使用了全部8条信号线（要不怎么那么快呢？）。
可是作者前不久在使用一条按所谓10m直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100m高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100m 的双绞线与10m的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。
1 双绞线接头(rj45)针脚号码定义2 10m双绞线接头的标准接法3 100m双绞线接头的标准接法4 1000m双绞线接头的标准接法5 各类双绞线的标准接法总结6 双绞线的标准接法的由来7 各类双绞线的标准直连接法8 3类、5类、超5类线有什么不同9 hub上的级连口的妙用双绞线接头(rj45)针脚号码定义10m双绞线接头的标准接法线材要求cat-3(3类线).100m双绞线接头的标准接法线材要求cat-5(5类线)，接头接法与10m完全兼容。
1000m双绞线接头的标准接法线材要求cat-5e(5类增强线，俗称超五类)，接头接法与10m/100m完全兼容。
1000 base-t双向地使用了rj45接头中全部信号线。
线材用5类线虽然也能工作，但是推荐使用5类增强线。

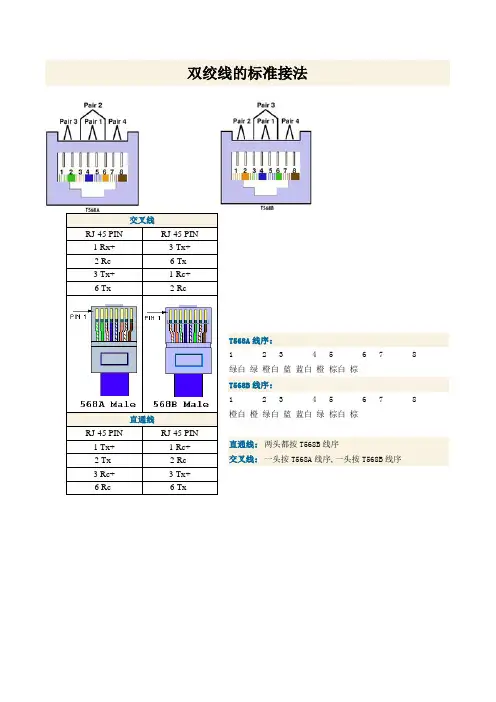

各类双绞线的标准接法总结综合上述10m、100m、1000m各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：双绞线的标准接法的由来如图所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
双绞线是一种常用的网络传输介质，用于传输信号和数据。
双绞线通常由多对绝缘的电导体组成，每对电导体之间都会进行绞合。
线序指的是在双绞线中每对电导体的连接顺序或排列方式。
常见的双绞线线序有两种标准：
1. 直通线序（T568A/T568B）：这是两种常用的双绞线连接标准。
T568A和T568B标准在线序上只有两对电导体连接顺序不同，其余两对相同。
它们的线序如下所示：
T568A线序：白绿- 绿- 白橙- 蓝- 白蓝- 橙- 白棕- 棕
T568B线序：白橙- 橙- 白绿- 蓝- 白蓝- 绿- 白棕- 棕
这两种连接标准在网络中被广泛应用，用于连接计算机、交换机、路由器、面板插座等设备。
2. 交叉线序（Crossover）：交叉线序是为了直接连接两台计算机或其他设备而设计的。
在这种线序中，两对电导体进行了交叉连接，以实现信号的传输。
一般情况下，其中一对电
导体（通常是白绿和绿色）和另一对电导体（通常是白橙和橙色）进行了交叉连接。
交叉线序用于在没有网络交换机或路由器的情况下，通过双绞线直接连接两台计算机或其他设备，以实现数据传输。
请注意，在使用双绞线进行网络连接时，需要将两端的线序保持一致，以确保正确的数据传输和通信。
根据具体应用情况和需要，选择适当的线序进行连接。

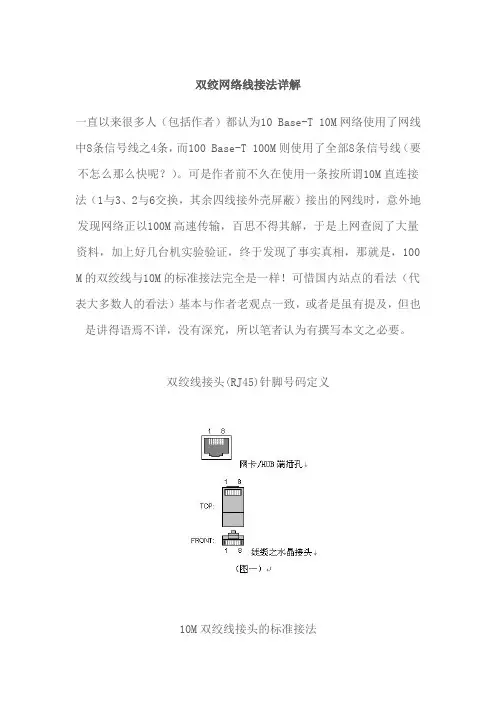

双绞网络线接法详解一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。
可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100 M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。
双绞线接头(RJ45)针脚号码定义10M双绞线接头的标准接法线材要求CAT-3(3类线).100M双绞线接头的标准接法线材要求CAT-5(5类线)，接头接法与10M完全兼容。
1000M双绞线接头的标准接法线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。
线材用5类线虽然也能工作，但是推荐使用5类增强线。
各类双绞线的标准接法总结综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：双绞线的标准接法的由来如图三所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
所以说我们平时制作网络线时，如果不按标准制作，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而使信号传送出错率增加，最终导致网络性能下降。
事实上我们本文所用的网线接法是EIA/TIA 568B标准，还有一个EI A/TIA 568A的标准，它只不过是将图中的橙线对与绿线对交换了一下位置（也就是绿白-1，绿-2，橙白-3，兰-4，兰白-5，橙-6，棕白-7，棕-8），线缆接头之布局仍然是对称的。
RJ45 网络接口双绞线的接法介绍RJ45 网络接口双绞线的接法介绍
双绞线的最大传输距离为100 米;有两种接法：EIA/TIA 568B 和568A 标准。
将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各线序
T568A 线序
1 2 3 4 5 6 78
绿白绿橙白蓝蓝白橙棕白棕
T568B 线序
1 2 3 4 5 6 78
橙白橙绿白蓝蓝白绿棕白棕
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45 头的引脚序号--对应。
10M 以太网的网线使用1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用4，5，7，8 编号的芯线传递数据。
为何现在都采用4 对(8 芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
