电磁感应的分析计算

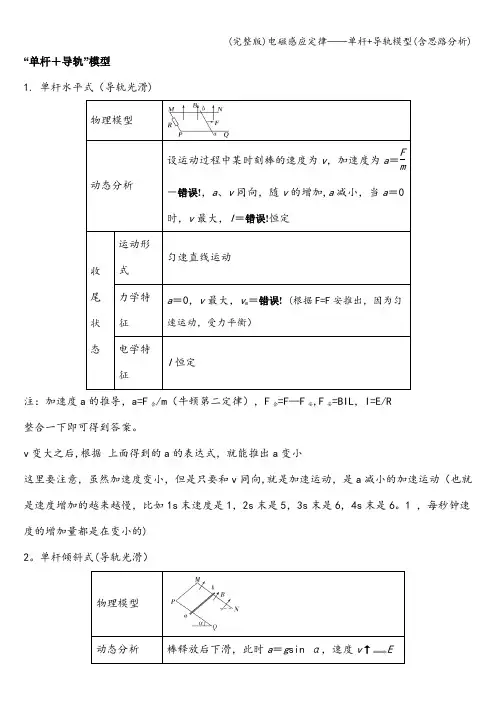

“单杆＋导轨”模型1. 单杆水平式（导轨光滑) 物理模型动态分析 设运动过程中某时刻棒的速度为v ，加速度为a ＝F m －错误!，a 、v 同向，随v 的增加,a 减小，当a ＝0时，v 最大，I ＝错误!恒定收尾状态 运动形式 匀速直线运动力学特征 a ＝0，v 最大，v m ＝错误! (根据F=F 安推出，因为匀速运动，受力平衡）电学特征I 恒定注：加速度a 的推导，a=F 合/m （牛顿第二定律），F 合=F —F 安,F 安=BIL ，I=E/R整合一下即可得到答案。

v 变大之后,根据 上面得到的a 的表达式，就能推出a 变小这里要注意，虽然加速度变小，但是只要和v 同向,就是加速运动，是a 减小的加速运动（也就是速度增加的越来越慢，比如1s 末速度是1，2s 末是5，3s 末是6，4s 末是6。

1 ，每秒钟速度的增加量都是在变小的)2。

单杆倾斜式(导轨光滑）物理模型动态分析 棒释放后下滑，此时a ＝g sin α，速度v ↑E＝BLv↑I＝错误!↑错误!F＝BIL↑错误!a↓，当安培力F＝mg sin α时，a＝0，v最大注：棒刚释放时,速度为0，所以只受到重力和支持力,合力为mgsin α收尾状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝错误!（根据F=F安推出）电学特征I恒定【典例1】如图所示,足够长的金属导轨固定在水平面上，金属导轨宽度L＝1.0 m，导轨上放有垂直导轨的金属杆P，金属杆质量为m＝0。

1 kg，空间存在磁感应强度B＝0。

5 T、竖直向下的匀强磁场。

连接在导轨左端的电阻R＝3.0 Ω，金属杆的电阻r＝1。

0 Ω，其余部分电阻不计。

某时刻给金属杆一个水平向右的恒力F,金属杆P由静止开始运动，图乙是金属杆P运动过程的v－t图象，导轨与金属杆间的动摩擦因数μ＝0.5。

在金属杆P运动的过程中，第一个2 s内通过金属杆P的电荷量与第二个2 s内通过P的电荷量之比为3∶5。

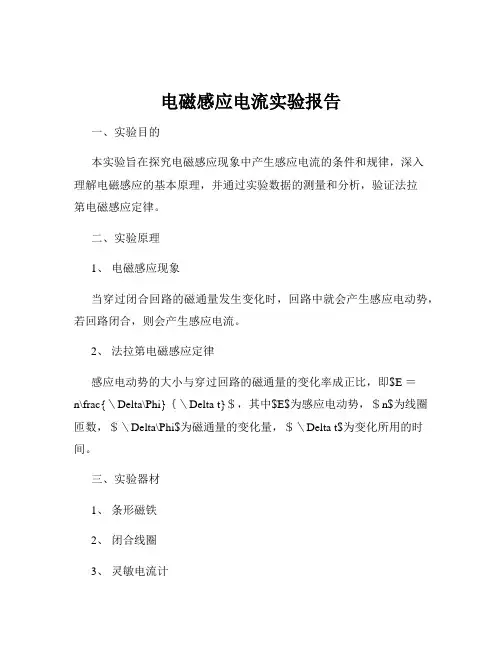

电磁感应电流实验报告一、实验目的本实验旨在探究电磁感应现象中产生感应电流的条件和规律，深入理解电磁感应的基本原理，并通过实验数据的测量和分析，验证法拉第电磁感应定律。

二、实验原理1、电磁感应现象当穿过闭合回路的磁通量发生变化时，回路中就会产生感应电动势，若回路闭合，则会产生感应电流。

2、法拉第电磁感应定律感应电动势的大小与穿过回路的磁通量的变化率成正比，即$E ＝n\frac{＼Delta\Phi}｛＼Delta t}＄，其中$E$为感应电动势，＄n$为线圈匝数，＄＼Delta\Phi$为磁通量的变化量，＄＼Delta t$为变化所用的时间。

三、实验器材1、条形磁铁2、闭合线圈3、灵敏电流计4、导线若干5、开关6、滑动变阻器四、实验步骤1、连接电路将灵敏电流计、闭合线圈、开关、滑动变阻器用导线连接成一个闭合回路。

2、观察磁铁不动时的电流计指针保持条形磁铁静止，观察灵敏电流计的指针，发现指针不偏转，说明此时回路中没有感应电流产生。

3、观察磁铁插入线圈时的电流计指针将条形磁铁的 N 极迅速插入线圈，观察灵敏电流计的指针，发现指针发生偏转，表明回路中产生了感应电流。

且插入速度越快，指针偏转角度越大。

4、观察磁铁拔出线圈时的电流计指针将条形磁铁的 N 极迅速从线圈中拔出，观察灵敏电流计的指针，指针再次发生偏转，但偏转方向与插入时相反，说明此时产生的感应电流方向与插入时相反。

5、改变磁铁插入线圈的速度分别以不同的速度将条形磁铁的 N 极插入线圈，观察灵敏电流计指针的偏转角度。

发现插入速度越快，指针偏转角度越大，即感应电流越大。

6、改变线圈匝数使用不同匝数的线圈进行实验，保持磁铁插入和拔出的速度相同，观察灵敏电流计指针的偏转角度。

发现线圈匝数越多，指针偏转角度越大，即感应电流越大。

7、改变磁场强度使用磁性更强的磁铁进行实验，保持其他条件不变，观察灵敏电流计指针的偏转角度。

发现磁场强度越大，指针偏转角度越大，即感应电流越大。

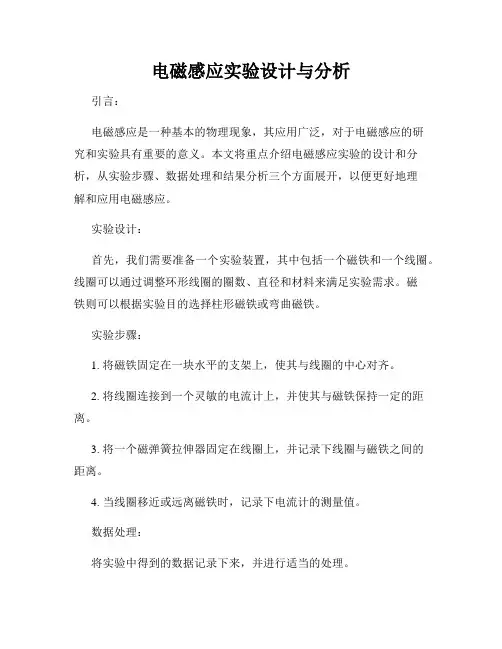

电磁感应实验设计与分析引言：电磁感应是一种基本的物理现象，其应用广泛，对于电磁感应的研究和实验具有重要的意义。

本文将重点介绍电磁感应实验的设计和分析，从实验步骤、数据处理和结果分析三个方面展开，以便更好地理解和应用电磁感应。

实验设计：首先，我们需要准备一个实验装置，其中包括一个磁铁和一个线圈。

线圈可以通过调整环形线圈的圈数、直径和材料来满足实验需求。

磁铁则可以根据实验目的选择柱形磁铁或弯曲磁铁。

实验步骤：1. 将磁铁固定在一块水平的支架上，使其与线圈的中心对齐。

2. 将线圈连接到一个灵敏的电流计上，并使其与磁铁保持一定的距离。

3. 将一个磁弹簧拉伸器固定在线圈上，并记录下线圈与磁铁之间的距离。

4. 当线圈移近或远离磁铁时，记录下电流计的测量值。

数据处理：将实验中得到的数据记录下来，并进行适当的处理。

1. 通过改变线圈与磁铁的距离，观察并记录电流计的测量值。

可以绘制一条线来表示电流与距离的关系。

2. 尝试改变线圈的形状和材料，再次测量电流计的测量值。

对比不同条件下的实验结果，分析不同因素对电磁感应的影响。

结果分析：通过电流计的测量值可以得出线圈中的感应电流的大小和方向。

根据实验结果可以得出以下结论：1. 当线圈与磁铁靠近时，感应电流的大小会增加。

2. 当线圈与磁铁远离时，感应电流的大小会减小。

3. 线圈的形状和材料对感应电流的大小和方向有影响。

较大的圈数和较小的直径可以增强感应电流的大小。

不同材料的线圈可能会产生不同方向的感应电流。

结论：本实验通过设计和分析，探索了电磁感应的基本原理，并通过实验结果得出了一些结论。

电磁感应实验可以帮助我们更好地理解电磁学的相关知识，并扩展其在实际应用中的应用。

总结：电磁感应实验是一种基础的物理实验，通过实验设计和数据分析，我们可以更好地理解和应用电磁感应的原理。

实验步骤的准确性和数据处理的正确性对实验结果的有效性至关重要。

通过实验分析，我们能够得出一些结论，从而拓宽我们对电磁学的认识和应用。

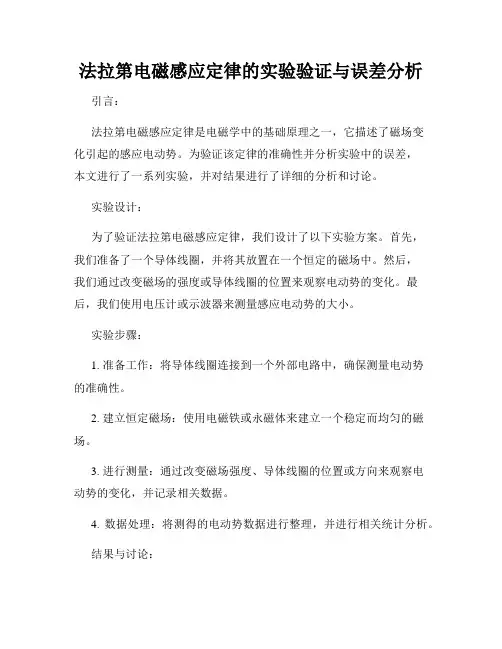

法拉第电磁感应定律的实验验证与误差分析引言：法拉第电磁感应定律是电磁学中的基础原理之一，它描述了磁场变化引起的感应电动势。

为验证该定律的准确性并分析实验中的误差，本文进行了一系列实验，并对结果进行了详细的分析和讨论。

实验设计：为了验证法拉第电磁感应定律，我们设计了以下实验方案。

首先，我们准备了一个导体线圈，并将其放置在一个恒定的磁场中。

然后，我们通过改变磁场的强度或导体线圈的位置来观察电动势的变化。

最后，我们使用电压计或示波器来测量感应电动势的大小。

实验步骤：1. 准备工作：将导体线圈连接到一个外部电路中，确保测量电动势的准确性。

2. 建立恒定磁场：使用电磁铁或永磁体来建立一个稳定而均匀的磁场。

3. 进行测量：通过改变磁场强度、导体线圈的位置或方向来观察电动势的变化，并记录相关数据。

4. 数据处理：将测得的电动势数据进行整理，并进行相关统计分析。

结果与讨论：通过实验测量和数据处理，我们得到了一系列关于电动势与磁场变化的实验结果。

根据实验结果，我们可以发现电动势与磁场的变化呈线性关系，符合法拉第电磁感应定律的预期。

此外，我们还发现实验结果受到一些误差的影响。

误差分析：在实验中，存在多个因素可能引起误差，包括但不限于以下几点：1. 磁场的非均匀性：由于制备过程或仪器的限制，磁场可能存在不均匀性，从而导致测量结果的误差。

2. 导线电阻：导线自身的电阻会消耗一部分电动势，从而导致测量结果偏低。

3. 测量仪器误差：电压计、示波器等测量仪器的精度和灵敏度也会对测量结果产生一定的影响。

数据处理与修正：为了减小实验误差对测量结果的影响，我们可以采取以下措施：1. 提高磁场均匀性：通过改进磁场产生装置和选择适当的材料，可以减小磁场的非均匀性。

2. 减小导线电阻：使用更好的导线材料或增加导线的截面积，以降低电阻并减小电动势损失。

3. 校准测量仪器：定期校准测量仪器，并确保其精度和灵敏度符合实验要求。

结论：通过实验验证和误差分析，我们确认了法拉第电磁感应定律的准确性，并深入分析了实验中出现的误差来源和影响。

高考物理中电磁感应的考点和解题技巧有哪些在高考物理中，电磁感应是一个重要且具有一定难度的考点。

理解和掌握电磁感应的相关知识，以及熟练运用解题技巧，对于在高考中取得优异成绩至关重要。

一、电磁感应的考点1、法拉第电磁感应定律法拉第电磁感应定律是电磁感应的核心内容之一。

其表达式为：＄E ＝ n\frac{＼Delta ＼Phi}｛＼Delta t}＄，其中＄E$ 表示感应电动势，＄n$ 为线圈匝数，＄＼Delta ＼Phi$ 表示磁通量的变化量，＄＼Delta t$ 表示变化所用的时间。

这个考点通常会要求我们计算感应电动势的大小，或者根据给定的条件判断感应电动势的变化情况。

2、楞次定律楞次定律用于判断感应电流的方向。

其核心思想是：感应电流的磁场总是阻碍引起感应电流的磁通量的变化。

这一定律在解决电磁感应中的电流方向问题时经常用到，需要我们能够准确理解并运用“阻碍”这一概念。

3、电磁感应中的电路问题当导体在磁场中做切割磁感线运动或者磁通量发生变化时，会产生感应电动势，从而形成闭合回路中的电流。

在这类问题中，我们需要根据电路的基本规律，如欧姆定律、串并联电路的特点等，来计算电路中的电流、电压、电阻等物理量。

4、电磁感应中的能量转化问题电磁感应现象中，机械能与电能相互转化。

例如，导体棒在磁场中运动时，克服安培力做功，将机械能转化为电能；而电流通过电阻时，电能又转化为内能。

在解题时，需要运用能量守恒定律来分析能量的转化和守恒关系。

5、电磁感应与力学的综合问题这类问题通常将电磁感应现象与力学中的牛顿运动定律、功和能等知识结合起来。

例如，导体棒在磁场中受到安培力的作用，其运动情况会受到影响，我们需要综合运用电磁学和力学的知识来求解。

6、电磁感应中的图像问题包括磁感应强度＄B$、磁通量＄＼Phi$、感应电动势＄E$、感应电流＄I$ 等随时间或位移变化的图像。

要求我们能够根据给定的物理过程，准确地画出相应的图像，或者从给定的图像中获取有用的信息，分析物理过程。

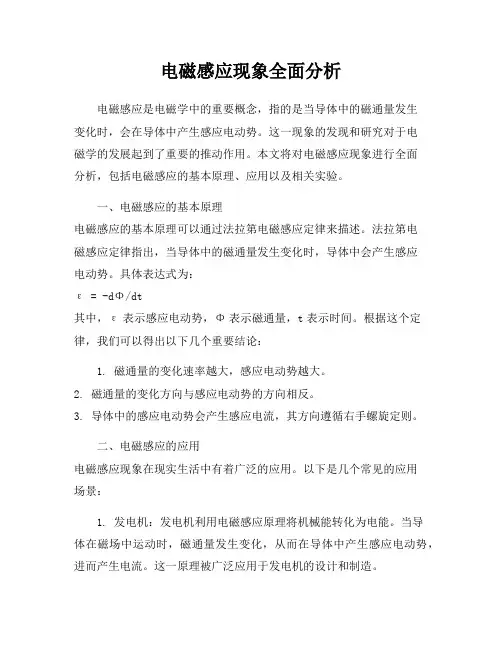

电磁感应现象全面分析电磁感应是电磁学中的重要概念，指的是当导体中的磁通量发生变化时，会在导体中产生感应电动势。

这一现象的发现和研究对于电磁学的发展起到了重要的推动作用。

本文将对电磁感应现象进行全面分析，包括电磁感应的基本原理、应用以及相关实验。

一、电磁感应的基本原理电磁感应的基本原理可以通过法拉第电磁感应定律来描述。

法拉第电磁感应定律指出，当导体中的磁通量发生变化时，导体中会产生感应电动势。

具体表达式为：ε = -dΦ/dt其中，ε表示感应电动势，Φ表示磁通量，t表示时间。

根据这个定律，我们可以得出以下几个重要结论：1. 磁通量的变化速率越大，感应电动势越大。

2. 磁通量的变化方向与感应电动势的方向相反。

3. 导体中的感应电动势会产生感应电流，其方向遵循右手螺旋定则。

二、电磁感应的应用电磁感应现象在现实生活中有着广泛的应用。

以下是几个常见的应用场景：1. 发电机：发电机利用电磁感应原理将机械能转化为电能。

当导体在磁场中运动时，磁通量发生变化，从而在导体中产生感应电动势，进而产生电流。

这一原理被广泛应用于发电机的设计和制造。

2. 变压器：变压器利用电磁感应原理实现电能的传输和变换。

变压器由两个线圈组成，通过磁场的变化来实现电能的传输和变压。

当输入线圈中的电流发生变化时，产生的磁场会感应出输出线圈中的感应电动势，从而实现电能的传输和变压。

3. 感应炉：感应炉利用电磁感应原理实现物体的加热。

感应炉通过感应线圈产生高频交变磁场，当物体进入磁场中时，由于物体的电阻，会在物体中产生感应电流，从而使物体发热。

4. 电磁感应传感器：电磁感应传感器利用电磁感应原理来检测和测量物理量。

例如，磁力计利用电磁感应原理来测量磁场的强度和方向，感应式温度传感器利用电磁感应原理来测量温度。

三、电磁感应的实验为了验证电磁感应现象，科学家们进行了一系列的实验。

以下是几个经典的电磁感应实验：1. 法拉第实验：法拉第通过实验验证了电磁感应现象。

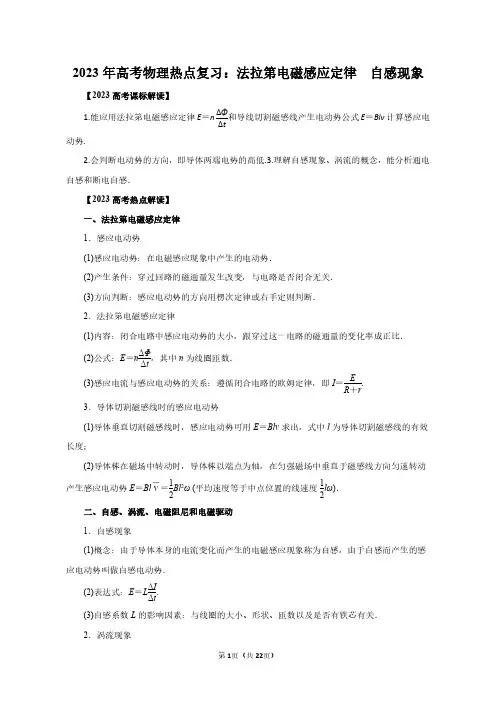

第1页（共22页）2023年高考物理热点复习：法拉第电磁感应定律
自感现象【2023高考课标解读】
1.能应用法拉第电磁感应定律E ＝n
ΔΦΔt
和导线切割磁感线产生电动势公式E ＝Blv 计算感应电动势.2.会判断电动势的方向，即导体两端电势的高低.3.理解自感现象、涡流的概念，能分析通电自感和断电自感．
【2023高考热点解读】
一、法拉第电磁感应定律
1．感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势．
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关．
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断．
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．
(2)公式：E ＝n ΔΦΔt
，其中n 为线圈匝数．(3)感应电流与感应电动势的关系：遵循闭合电路的欧姆定律，即I ＝E R ＋r .3．导体切割磁感线时的感应电动势
(1)导体垂直切割磁感线时，感应电动势可用E ＝Blv 求出，式中l 为导体切割磁感线的有效长度；
(2)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动
产生感应电动势E ＝Bl v －＝12Bl 2ω(平均速度等于中点位置的线速度12
lω)．二、自感、涡流、电磁阻尼和电磁驱动
1．自感现象
(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．
(2)表达式：E ＝L ΔI Δt
.(3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关．
2．涡流现象。

电磁场的计算与分析一、引言电磁场是电学和磁学研究的核心内容，是科学技术和工程技术发展的重要领域之一。

电磁场计算与分析是研究电磁场的重要手段，其核心思想是根据电磁场本质特征和规律，运用数学和物理方法建立电磁场的数学模型，进而计算和分析电磁场在空间中的分布和变化，为电学、磁学以及电磁工程学等领域的研究和应用提供了重要理论和技术基础。

本文主要从电磁场计算与分析的基本原理、数学模型、计算方法、应用等方面进行论述。

二、电磁场计算与分析基本原理电磁场的基本特征是电荷体系的空间分布和运动状态引起的电场和磁场变化，电磁场的本质规律是由麦克斯韦方程组描述的。

麦克斯韦方程组包括四个方程式，分别是高斯定理、法拉第定律、安培环路定理和法拉第电磁感应定律，它们描述了电荷和电流体系所产生的电场和磁场的产生、传播、相互作用和变化规律。

在电磁场的计算与分析中，基本原理是通过麦克斯韦方程式建立电场和磁场的数学模型，再根据边值条件和物理特征进行计算和分析，得到电磁场在空间中的分布和变化规律。

因此，电磁场计算与分析是一种把物理实验和理论相结合的方法，既需要物理实验参数的支持，又需要数学模型建立和计算方法的选择和应用。

三、电磁场的数学模型电磁场的数学模型建立是电磁场计算与分析的重要基础，目前常用的计算方法主要有有限元法、有限差分法、谱方法、边界元法等。

在这些方法中，有限元法和有限差分法是应用最广泛的两种方法。

1. 有限元法有限元法是一种将连续物理问题离散成有限个子域，用有限元方法近似求解得到数值解的方法。

该方法具有广泛的应用领域，如物理学、机械工程、结构力学、电磁学等，在电磁场计算和分析方面也得到了广泛的应用。

有限元法的主要思路是根据问题所在的物理区域，将区域内的物理量和模型分离成若干离散的单元，每个单元内的物理量按一定方式近似处理，然后利用计算机求解数值解。

该方法的核心是构建有限元模型，即如何选取合适的单元类型、单元尺寸和适当的外部条件等，这对于解决电磁场的复杂问题具有重要意义。

电磁感应的基本原理、公式及图像分析1. 电磁感应的基本原理电磁感应现象是指在导体周围存在变化的磁场时，导体中会产生电动势，从而产生电流。

这一现象是由英国物理学家迈克尔·法拉第于1831年发现的，是电磁学的基础之一。

电磁感应现象可以用楞次定律（Lenz’s Law）来解释，楞次定律指出：导体中感应电动势的方向总是这样的，它所产生的电流的磁效应恰好抵消引起感应电动势的磁效应。

换句话说，感应电流的产生是为了阻止磁通量的变化。

2. 电磁感应的公式电磁感应的主要公式是法拉第电磁感应定律，表述为：[ E = - ]•( E ) 是感应电动势（单位：伏特，V）•( _B ) 是磁通量（单位：韦伯，Wb）•( ) 是磁通量随时间的变化率磁通量 ( _B ) 可以用以下公式表示：[ _B = B A () ]•( B ) 是磁场强度（单位：特斯拉，T）•( A ) 是导体所跨越的面积（单位：平方米，m²）•( ) 是磁场线与导体面积法线之间的夹角根据楞次定律，感应电动势 ( E ) 还与感应电流的方向有关，可以用右手法则来确定。

3. 电磁感应的图像分析为了更好地理解电磁感应现象，可以通过图像进行分析。

3.1 磁通量变化图像一个常见的电磁感应图像展示了磁通量随时间的变化。

假设一个矩形线圈在垂直于其平面的均匀磁场中转动，线圈的面积与磁场方向垂直。

当线圈从垂直于磁场方向开始旋转，磁通量 ( _B ) 随着线圈与磁场方向的相对角度的变化而变化。

3.2 感应电动势图像感应电动势 ( E ) 与磁通量变化率 ( ) 成正比。

因此，感应电动势的图像可以表示为磁通量变化图像的导数。

在磁通量-时间图像中，感应电动势的曲线是磁通量曲线的切线，其斜率代表了感应电动势的大小。

3.3 感应电流图像根据欧姆定律，感应电流 ( I ) 等于感应电动势 ( E ) 除以线圈的电阻 ( R )。

因此，感应电流的图像可以由感应电动势的图像向下平移电阻 ( R ) 的值得到。
