CSQ78-70 除砂器〔3 1/16-10000psi〕操作手册为了防止万一……:请认真阅读操作手册前方可操作！操作时必问你自己，万一……。
目录一、安全提示二、技术数据三、简介四、操作五、操作提示六、框架构造七、运输八、图纸九、技术支持一安全提示使用除砂器的工作场合自然会有两种不行避开的主要危急存在：冲蚀和高压。
1冲蚀:冲蚀是由于高速度流体携带有固相物造成。
冲蚀常消灭在管线内部,在缩颈处，在拐弯处和在具有紊流的地方。
冲蚀可把管件在几分钟内切割开，造成整套管路系统的损坏，并且这种损坏是不行修复的，这种损坏在外观目视是无法看得见的。
管件内流体的速度直接与流体的流量有关。
在短期的勘探测试中,对于永久安装的管件,不允许超过适用于 API 14E 推举的流速标准。
在持续数小时的勘探测试中,假设没有砂子产出，流速可超过 API 14E 标准，假设万一有砂子流出，就必需遵守 API 的限定速度。
气体管线内80 英尺/秒(24m/s〕油管线内15 英尺/秒(4。
5m/s〕预防冲蚀的方法除限制流量外,限制固相物存在的方法有两种：1.就是在掌握头和油嘴管汇之间安装高压除砂器设备，最多的去除油嘴管汇前的砂子。
2。
还可能增大流淌管线的内径.2高压高压的危急在于其高压无掌握地释放〔20 升 10MPa 的气体压力所存的能量相当于 250 克 TNT 炸药释放的能量〕操作除砂器翻开容器管线设备时,要极其留神以避开压力的突然释放，尤其是估量到有固相物存在时，更要留神积存的压力！操作除砂器永久没有“例行的”程序。
二技术数据：1 设备构成:①PFF52—70 平板线 2 套在排砂管路上,起关闭作用②PFF78—70 平板线9 套在主通径和除砂筒上下游的管路上，起开关作用③ZJLF52—70 节流线 1 套在排砂管路终端，调整排砂量作用④WT78—70 五通 2 件在起联接枢纽作用的主通径上⑤过滤筒 2 件是除砂作用的主要件，在两翼管路上⑥压力表、压差表各 1 件观看工作中的压力状况和压差状况和放空作用⑦1/2 NPT.70MPa 针阀 5 件在下游管路组成一组旁通管线，起放空和充压作用⑧框架 1 部集运输、起吊、操作平台为一体的框架构造此设备就是一套3”通径,70MPa压力，在两翼增加除砂装置的管汇构造2 技术参数最大工作压力10000psi〔70MPa)工作温度—20℃—120℃最大干气体过流量 1 百万方/天最大液体过流量5000 桶/日滤芯最大允许压差1500 psi〔10.3MPa〕过滤筒容积46 升卡箍连接密封10＃卡箍连接口顶部卡箍连接口φ210，70MPa入口3FIG150 母,孔径φ78出口3FIG150 公，孔径φ78排砂口2FIG1502 母,孔径φ38内部连接 3 1/16-10000 法兰外形尺寸(长×宽×高〕：280m×2.18m×4.06m〔本体框架〕7。

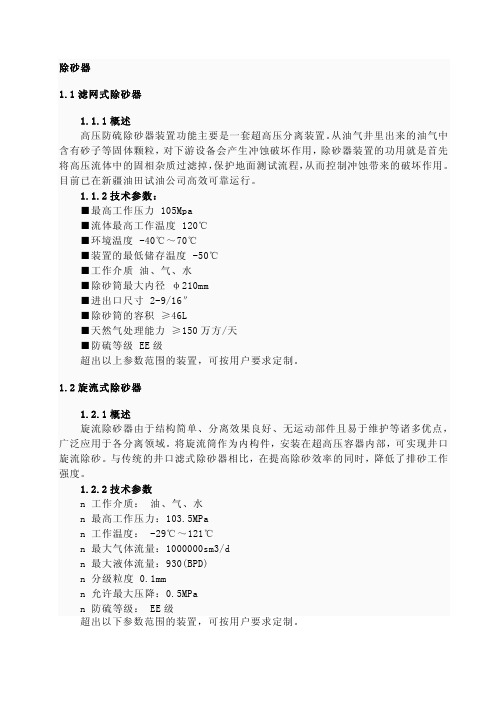

除砂器1.1滤网式除砂器1.1.1概述高压防硫除砂器装置功能主要是一套超高压分离装置。
从油气井里出来的油气中含有砂子等固体颗粒，对下游设备会产生冲蚀破坏作用，除砂器装置的功用就是首先将高压流体中的固相杂质过滤掉，保护地面测试流程，从而控制冲蚀带来的破坏作用。
目前已在新疆油田试油公司高效可靠运行。
1.1.2技术参数：■最高工作压力 105Mpa■流体最高工作温度 120℃■环境温度 -40℃～70℃■装置的最低储存温度 -50℃■工作介质 油、气、水■除砂筒最大内径 φ210mm■进出口尺寸 2-9/16″■除砂筒的容积 ≥46L■天然气处理能力 ≥150万方/天■防硫等级 EE级超出以上参数范围的装置，可按用户要求定制。
1.2旋流式除砂器1.2.1概述旋流除砂器由于结构简单、分离效果良好、无运动部件且易于维护等诸多优点，广泛应用于各分离领域。
将旋流筒作为内构件，安装在超高压容器内部，可实现井口旋流除砂。
与传统的井口滤式除砂器相比，在提高除砂效率的同时，降低了排砂工作强度。
1.2.2技术参数n 工作介质： 油、气、水n 最高工作压力：103.5MPan 工作温度： -29℃～121℃n 最大气体流量：1000000sm3/dn 最大液体流量：930(BPD)n 分级粒度 0.1mmn 允许最大压降：0.5MPan 防硫等级： EE级超出以下参数范围的装置，可按用户要求定制。
随着油气田开采的加快, 一些油气田进入其寿命的中后期, 由于井底压力下降, 井底结构变得松散, 气流量变小, 含砂量变大, 导致采出的天然气中含有大量的砂粒, 给地面集气系统造成了很大的危害。
为此, 在气嘴上游安装井口地面除砂分离设备。
至海外。

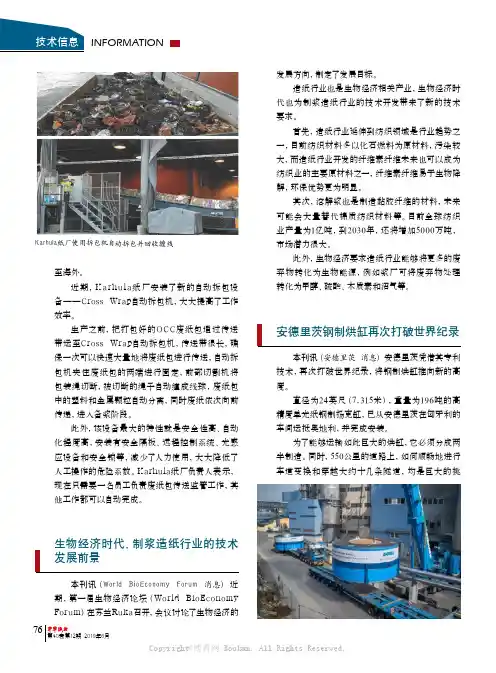

近期，Karhu l a纸厂安装了新的自动拆包设备——Cross Wrap自动拆包机，大大提高了工作效率。
生产之前，把打包好的OCC废纸包通过传送带运至Cross Wrap自动拆包机，传送带很长，确保一次可以快速大量地将废纸包进行传送，自动拆包机夹住废纸包的两端进行固定，前部切割机将包装绳切断，被切断的绳子自动缠成线球，废纸包中的塑料和金属颗粒自动分离，同时废纸依次向前传递，进入备浆阶段。
此外，该设备最大的特性就是安全性高、自动化程度高，安装有安全隔板、远程控制系统、光感应设备和安全锁等，减少了人力使用，大大降低了人工操作的危险系数。
Karhula纸厂负责人表示，现在只需要一名员工负责废纸包传送监管工作，其他工作都可以自动完成。
本刊讯（World BioEconomy Forum 消息)近期，第一届生物经济论坛（World BioEconomy Forum）在芬兰Ruka召开，会议讨论了生物经济的发展方向，制定了发展目标。
造纸行业也是生物经济相关产业，生物经济时代也为制浆造纸行业的技术开发带来了新的技术要求。
首先，造纸行业延伸到纺织领域是行业趋势之一，目前纺织材料多以化石燃料为原材料，污染较大，而造纸行业开发的纤维素纤维未来也可以成为纺织业的主要原材料之一，纤维素纤维易于生物降解，环保优势更为明显。
其次，溶解浆也是制造黏胶纤维的材料，未来可能会大量替代棉质纺织材料等。
目前全球纺织业产量为1亿吨，到2030年，还将增加5000万吨，市场潜力很大。
此外，生物经济要求造纸行业能够将更多的废弃物转化为生物能源，例如浆厂可将废弃物处理转化为甲醇、硫酸、木质素和沼气等。
本刊讯（安德里茨 消息) 安德里茨凭借其专利技术，再次打破世界纪录，将钢制烘缸推向新的高度。
直径为24英尺（7.315米），重量为196吨的高精度单光纸钢制扬克缸，已从安德里茨在匈牙利的车间运抵奥地利，并完成安装。
为了能够运输如此巨大的烘缸，它必须分成两半制造。
The New High Efficiency Hyperbaric Filtrationthrough PowerFilter TM新型高效PowerFilter TM加压过滤技术Speakers: Mr. Gottfried SchmoelzerPresident of Andritz in ChinaDec. 31,2006SEPARATION TECHNOLOGIESGlobal Market Leaderin High-Tech Production Systems for Pulp & Paper, Steel and other Specialized Industries安德里茨—纸浆和造纸、钢铁及其它专业领域高科技生产系统的全球市场领导者ENVIRONMENT AND PROCESS 环境与工艺技术SEPARATION TECHNOLOGIES 分离技术93.65,4%289.216.6%275.91,032.959.2%dryingAndritz milestones 安德里茨里程碑Acquisition of HydroAcquisition of Lenser FiltrationAcquisition of IDEAS Simulation Inc., Acutest Oy, Fiedler, Bird Machine, NETZSCH Filtration, Fluidized Bed Drying Systems of VA Tech WABAG, Otto Kaiser GmbHAcquisition of SELAS SAS and ABB DryingInitial Public Offering (IPO) of Andritz Acquisition of Ahlstrom Machinery GroupAcquisition of UMTCarlyle / Custos Private Foundation / UIAG acquire Andritz AG Steady growth, both internal and external through acquisitions AGIV acquires the majority of Andritz sharesEstablished by Josef Körösi as a foundry and machine works2000/200119991990-19981987185220022003/200420052006Employees 2006:about 10,000 目前全球约10000名员工Sales 2006:about 2.5 billion EUR 年产值约25亿欧元ENVIRONMENT AND PROCESS环境与工艺技术SEPARATION TECHNOLOGIES分离技术The Andritz World Map安德里茨全球分布图You are making the right choice ……你正在做出正确的选择SEPARATION TECHNOLOGIESAndritz in ChinaCompanies 子公司：ANDRITZ Technologies Ltd.佛山安德里茨技术有限公司ANDRITZ-KENFLO Foshan Pump Co., Ltd.佛山肯富来安德里兹泵有限公司ANDRITZ-WOLFENSBERGER Special Alloy Foundry Ltd.安沃佛山特种合金铸造有限公司Branchs分支机构：Beijing Office Shanghai Office Changchun Office Chengdu Office 北京办事处上海办事处长春办事处成都办事处SEPARATION TECHNOLOGIESSEPARATION TECHNOLOGIES污泥浓缩脱水一体机Belt Press SEPARATION TECHNOLOGIESG. Haehling/ 05.05.05Andritz Separation technologies 安德里茨分离技术还包括:Membrane and Chamber Filter Presses隔膜和箱式压滤机Decanter, Centrifuges and Filters离心机和过滤机Membrane and Chamber Filter Presses 隔膜和箱式压滤机Technology for the world market...面向全球市场的先进技术INTRODUCTION 导言TODAY‘S REQUIREMENTS 当前的社会需求-Availability> 95% 设备利用率95%以上-24 h Operating 24小时连续运转-Emergency Spare parts紧急备件供应-Combination with other systems与其他系统的联合-Costs in RMB/ton DS/year become more important than investment 运行成本比初期投资更重要-Low moisture 产品水分低-Clear filtrate due to circulate and environmental aspects符合闭路循环和环保要求的清澈滤液-Ultrafines material treatment 极细物料处理HYPERBARIC FILTRATION 加压过滤Pressure Filters for high performance filtration of fines in ore and coal prep plants as well as various industrial applications加压过滤机用于金属矿、选煤厂及其他不同工业领域的细颗粒高效过滤脱水ENVIRONMENT AND PROCESS环境与工艺技术SEPARATION TECHNOLOGIES分离技术Hyperbaric Filtration加压过滤Andritz Pressure Disc Filters HBF –S安德里茨HBF-S系列盘式加压过滤机Convincing Technology for技术优势Continuous system -high throughput高处理量Low residual moisture低残留水分Reduction or virtual elimination of drying costs降低或完全省去干燥费用Clear filtrate清澈的滤液Low operation costs低运行成本Fully automatic operation and easy plant monitoring全自动操作和简单的车间监控Closed system封闭的系统SEPARATION TECHNOLOGIESHYPERBARIC FILTRATION 加压过滤Andritz HBF History安德里茨加压过滤机历史First HBF-S120/10 in the world was developed and manufactured by Andritz AG in 1986 for dewatering of floatation coal application. Henceforth, Andritz never stopped its study of application of HBF, that keeps Andritz always in advanced position in the world. On the similar products manufactured by other suppliers, we can always find the shadow of early form of Andritz HBF.1986年安德里茨集团研制出了世界上第一台120m2加压过滤机并用于浮选精煤的脱水，此后，安德里茨不断地进行加压过滤机的研发应用，在技术和性能方面一直保持领先的地位，从其它厂家的同类设备上我们都可以看到安德里茨早期加压过滤机的影子。

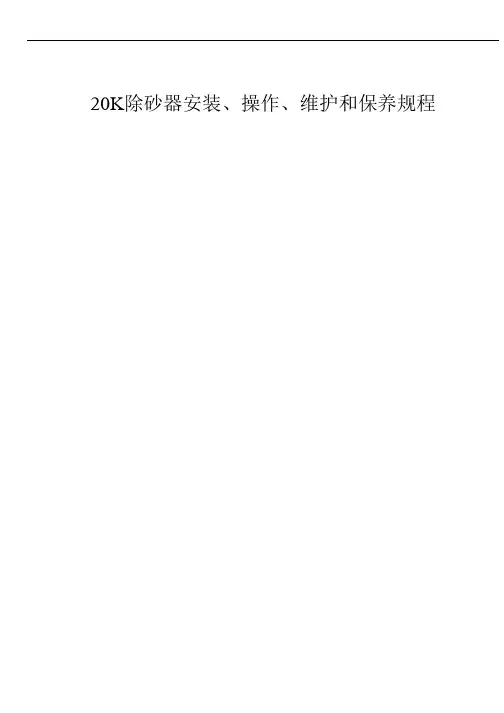

20K除砂器安装、操作、维护和保养规程20K除砂器安装、操作规程1 范围1.1 本规程规定了20K除砂器安装、操作规程。
1.2 本规程适用于140Mpa 除砂器的安装、操作规程。
1.3 该装置主要是由进出口闸阀、旁通闸阀、泄压闸阀和针阀、除砂罐、滤网、手动葫芦和框架结构组成。
2 使用前的检查和安装2.1 使用前的检查2.1.1 检查框架结构及附于其上的设备是否牢固，检查法兰、丝扣及其它连接是否牢固；2.1.2 检查除砂器上的进、出口闸阀和旁通闸阀是否开启灵活；2.1.3 检查除砂器上的泄压闸阀和针阀是否开启灵活，泄压管线是否畅通；2.1.4 检查除砂器上的压力表是否工作正常；2.1.5 检查除砂器上的手动葫芦：应认真检查转动部分是否灵活；是否有卡链现象；链条是否有断节或裂纹；制动器是否安全可靠；销子是否牢固；吊挂绳索及支架横梁是否结实稳固；三交架构件是否有裂纹、弯扭等缺陷，支撑是否牢固，检查合格后方可使用。
2.2 除砂器使用前的安装在地面流程中，除砂器应安装在油嘴管汇和采油树之间，可采用串联或并联方式加入地面流程中；井筒内喷出的流体经过除砂器后，依次经油嘴管汇、热交换器，进入三相分离器。
3 操作3.1 试压试压前对除砂器流程进行扫线，检查流程是否畅通；连接除砂器进口试压管线。
先打开左、右翼上游的所有3－1/16"进口阀，再打开左、右翼下游的所有3-1/16"出口阀和旁通阀，关闭各泄压针阀组最外端针阀及左右翼 2 个2-1/16"排砂阀；关闭压力表传感针阀。
按操作规定上紧除砂罐顶盖。
水密强度试压20000psi，稳定25 分钟不降，打开一翼2-1/16"排砂阀，用2-1/16"针阀控制泄压；气密强度试压20000psi，稳定25 分钟不降，打开一翼2-1/16"排砂阀，用2-1/16"针阀控制泄压。
除砂器滤砂作业的排沙方式分为两种：一种为滤网底部不装盲板，用排沙阀直接排沙；一种为滤网底部装盲板，通过提滤网排沙。

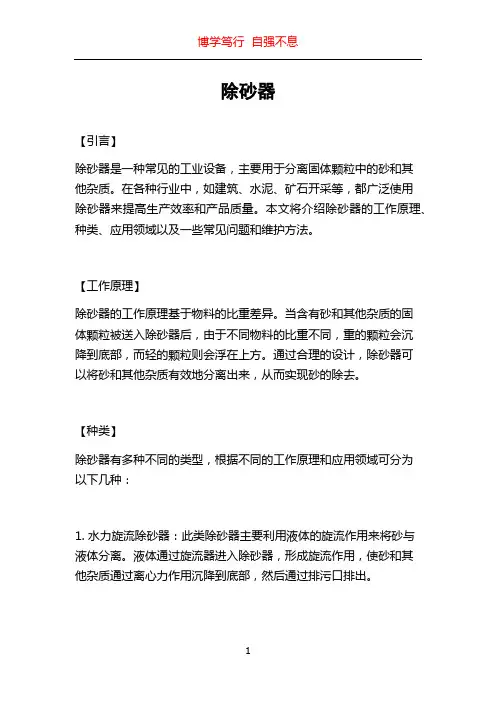

除砂器【引言】除砂器是一种常见的工业设备，主要用于分离固体颗粒中的砂和其他杂质。
在各种行业中，如建筑、水泥、矿石开采等，都广泛使用除砂器来提高生产效率和产品质量。
本文将介绍除砂器的工作原理、种类、应用领域以及一些常见问题和维护方法。
【工作原理】除砂器的工作原理基于物料的比重差异。
当含有砂和其他杂质的固体颗粒被送入除砂器后，由于不同物料的比重不同，重的颗粒会沉降到底部，而轻的颗粒则会浮在上方。
通过合理的设计，除砂器可以将砂和其他杂质有效地分离出来，从而实现砂的除去。
【种类】除砂器有多种不同的类型，根据不同的工作原理和应用领域可分为以下几种：1. 水力旋流除砂器：此类除砂器主要利用液体的旋流作用来将砂与液体分离。
液体通过旋流器进入除砂器，形成旋流作用，使砂和其他杂质通过离心力作用沉降到底部，然后通过排污口排出。
2. 振动筛除砂器：这种类型的除砂器通过振动筛的筛网来分离固体颗粒中的砂和其他杂质。
物料进入振动筛后，由于筛网的振动，砂和其他杂质会被分离出来，而较小的颗粒则通过筛网排出。
3. 磁选除砂器：磁选除砂器主要用于磁性颗粒的除砂。
通过磁场作用，磁性颗粒会被吸附在磁体上，而非磁性颗粒则会随着物料流动而流出。
4. 重力除砂器：重力除砂器利用物料的比重差异将砂和其他杂质分离。
物料进入除砂器后，由于重力的作用，砂会下沉到底部，而轻的颗粒则会浮在上方。
【应用领域】除砂器广泛应用于各种行业中，以下是一些常见的应用领域：1. 建筑行业：在建筑行业中，除砂器通常用于处理混凝土废料中的砂和杂质。
通过除砂器的处理，可以回收更多的砂和杂质，减少原材料的浪费，并提高混凝土制品的质量。
2. 水泥工业：在水泥生产过程中，除砂器被广泛用于分离水泥熟料中的砂和其他杂质。
通过除砂器的处理，可以提高水泥的质量，减少生产过程中的能耗和环境污染。
3. 矿石开采：在矿石开采过程中，除砂器被用于分离矿石中的砂和其他杂质。
除砂器可以降低矿石的含砂率，提高矿石的品位，提高矿石的回收率。

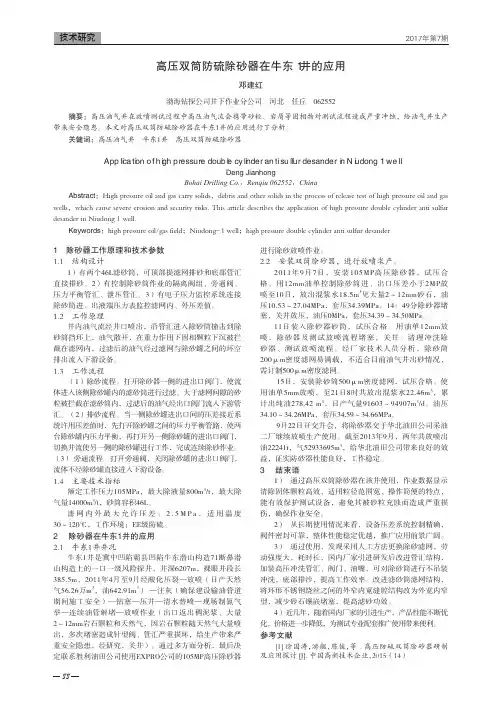

881 除砂器工作原理和技术参数1.1 结构设计1）有两个46L滤砂筒，可顶部提滤网排砂和底部管汇直接排砂。
2）有控制除砂筒作业的隔离阀组、旁通阀、压力平衡管汇、泄压管汇。
3）有电子压力监控系统连接除砂筒进、出液端压力表监控滤网内、外压差值。
1.2 工作原理井内油气流经井口喷出，沿管汇进入除砂筒撞击到除砂筒挡环上，油气散开，在重力作用下固相颗粒下沉被拦截在滤网内，过滤后的油气经过滤网与除砂罐之间的环空排出流入下游设备。
1.3 工作流程（1）除砂流程。
打开除砂器一侧的进出口阀门，使流体进入该侧除砂罐内的滤砂筒进行过滤。
大于滤网间隙的砂粒被拦截在滤砂筒内，过滤后的油气经出口阀门流入下游管汇。
（2）排砂流程。
当一侧除砂罐进出口间的压差接近系统许用压差值时，先打开除砂罐之间的压力平衡管路，使两台除砂罐内压力平衡，再打开另一侧除砂罐的进出口阀门，切换井流使另一侧的除砂罐进行工作，完成连续除砂作业。
（3） 旁通流程。
打开旁通阀，关闭除砂罐的进出口阀门，流体不经除砂罐直接进入下游设备。
1.4 主要技术指标额定工作压力105MPa，最大除液量800m 3/t，最大除气量14000m 3/t，砂筒容积46L。
滤网内外最大允许压差：2.5M P a ，适用温度30～120℃，工作环境：EE级防硫。
2 除砂器在牛东1井的应用2.1 牛东1井井况牛东1井是冀中凹陷霸县凹陷牛东潜山构造71断鼻潜山构造上的一口一级风险探井，井深6207m，裸眼井段长385.5m，2011年4月至9月经酸化压裂—放喷（日产天然气56.26万m 3，油642.91m 3） —注灰（确保建设输油管道期间施工安全）—钻塞—压井—清水替喷—现场制氮气举—连续油管解堵—放喷作业（出口返出稠泥浆、大量2～12mm岩石颗粒和天然气，因岩石颗粒随天然气大量喷出，多次堵塞造成针型阀、管汇严重损坏，给生产带来严重安全隐患，经研究，关井）。
通过多方面分析，最后决定联系胜利油田公司使用EXPRO公司的105MP高压除砂器进行除砂放喷作业。
