三相电路实验报告三相电路实验报告引言：电力是现代社会不可或缺的能源之一，而三相电路作为电力传输和供应的重要方式，具有高效、稳定的特点，被广泛应用于工业和家庭用电。
本实验旨在通过搭建三相电路并进行相关测量，深入了解三相电路的原理和特性。
一、实验目的本实验的主要目的是通过实际操作，掌握三相电路的搭建方法，熟悉三相电路的测量方法，理解三相电路的特性以及相电压和线电压之间的关系。
二、实验仪器与材料1. 三相交流电源2. 电压表3. 电流表4. 电阻箱5. 实验导线三、实验步骤1. 搭建三相电路首先，将三相交流电源与电压表、电流表以及电阻箱连接起来。
确保连接正确无误后，打开电源，使电流通过电路。
2. 测量相电压和线电压使用电压表分别测量三相电路中的相电压和线电压。
记录下每个相电压和线电压的数值。
3. 测量电流使用电流表测量三相电路中的电流。
记录下电流的数值。
4. 计算功率和功率因数根据测得的电压和电流数值，计算三相电路中的功率和功率因数。
功率可以通过电压和电流的乘积得出，功率因数可以通过功率除以视在功率得出。
五、实验结果与分析根据实验测量所得的数据，我们可以得出以下结论：1. 相电压和线电压之间的关系在三相电路中，相电压和线电压之间的关系是根号3。
也就是说，线电压是相电压的根号3倍。
2. 三相电路的功率和功率因数三相电路的功率可以通过电压和电流的乘积得出，而功率因数可以通过功率除以视在功率得出。
功率因数是衡量电路效率的重要指标，它的数值越接近1，表示电路的效率越高。
六、实验总结通过本次实验，我们深入了解了三相电路的原理和特性。
我们学会了搭建三相电路的方法，并掌握了测量相电压、线电压和电流的技巧。
同时，我们还了解到了相电压和线电压之间的关系以及功率和功率因数的计算方法。
三相电路作为一种高效、稳定的电力传输和供应方式，在工业和家庭用电中有着广泛的应用。
通过深入学习和实践，我们可以更好地理解和应用三相电路，为电力传输和供应提供更可靠、高效的解决方案。
三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。
2、掌握三相交流电路中电压和电流的测量方法。
3、理解三相交流电路中电压和电流的关系。
二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。
在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。
相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。
在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。
在三角形连接（△形连接）中，线电压等于相电压。
电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。
三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。
用交流电压表测量三相电源的相电压和线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。
用交流电压表测量三相电源的线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。
五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

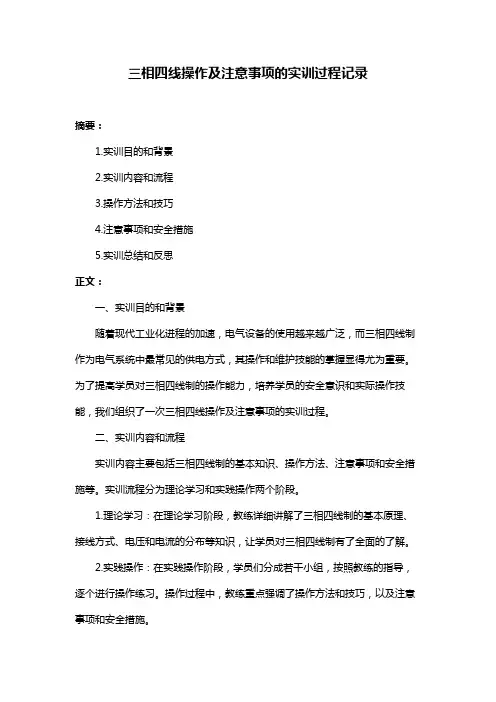

三相四线操作及注意事项的实训过程记录摘要：1.实训目的和背景2.实训内容和流程3.操作方法和技巧4.注意事项和安全措施5.实训总结和反思正文：一、实训目的和背景随着现代工业化进程的加速，电气设备的使用越来越广泛，而三相四线制作为电气系统中最常见的供电方式，其操作和维护技能的掌握显得尤为重要。
为了提高学员对三相四线制的操作能力，培养学员的安全意识和实际操作技能，我们组织了一次三相四线操作及注意事项的实训过程。
二、实训内容和流程实训内容主要包括三相四线制的基本知识、操作方法、注意事项和安全措施等。
实训流程分为理论学习和实践操作两个阶段。
1.理论学习：在理论学习阶段，教练详细讲解了三相四线制的基本原理、接线方式、电压和电流的分布等知识，让学员对三相四线制有了全面的了解。
2.实践操作：在实践操作阶段，学员们分成若干小组，按照教练的指导，逐个进行操作练习。
操作过程中，教练重点强调了操作方法和技巧，以及注意事项和安全措施。
三、操作方法和技巧1.开关操作：在进行三相四线操作时，应先关闭电源侧的开关，再关闭负载侧的开关，以保证安全。
2.接线操作：接线时，应确保接线牢固，线头露出长度适中，避免线头过短或过长导致的接触不良或短路事故。
3.测量操作：使用万用表进行电压和电流测量时，要选择合适的量程，正确连接测试线，避免误操作导致的仪器损坏。
四、注意事项和安全措施1.在操作过程中，应严格遵守操作规程，确保人身和设备安全。
2.接线前，应检查线路和设备是否完好，避免带病操作导致的事故。
3.在操作过程中，应随时关注设备的运行状态，发现异常情况及时处理。
4.操作结束后，应对设备进行检查和维护，确保设备长期稳定运行。
五、实训总结和反思通过本次实训，学员们对三相四线制的操作技能有了明显提高，安全意识也得到了加强。
在今后的工作中，我们将继续加强实训教学，提高学员的实际操作能力，为我国电气行业的发展贡献力量。
三相交流电路电压电流的测量实验报告-回复一、实验目的通过三相电路的测量，了解三相电路的电压和电流，熟悉电压表、电流表的使用，了解电流互感器的基本原理。
二、实验原理1、三相电路三相电路是由三个电源组成的电路，即三相电源。
它具有三个相位及每个相位上的电压和电流。
三相电压以120°相位差交替出现。
2、电压和电流的测量电压和电流的测量需要使用电压表和电流表。
通常，由于不同的电路及电路参数，要选择不同种类的电压表和电流表。
在实际测量中，要根据实验需求来选择合适的测量仪器。
3、电流互感器电流互感器是指将高电压电流变成低电压小电流的专用变压器。
它主要用于测量大电流，是电测中的一种基本仪器。
在使用电流互感器时，要注意合适的选用范围。
具体操作时，将电流互感器接在三相电路中，以测量电路中的电流。
三、实验器材三相电源、电压表、电流表、电流互感器、连接电缆、插头和插座、实验台。
四、实验过程1、首先检查三相电源的接线是否正常，电源开关是否打开，保证实验环境的安全。
2、按照图1连接实验线路，将电压表接在Uab上，将电流表接在Ia上，并将电流互感器插在Ia电路上。
3、将电源开关打开，按下电流表、电压表的启动钮，观察实验电路的电压和电流读数，记录三相电路的电压和电流读数。
4、将实验中测得的电压和电流数据整理成表格，计算出三相电路的平均电压、有效值电压以及平均电流、有效值电流。
5、反复测量，取平均值，减小可能由于仪器误差带来的误差。
五、实验结果及分析1、实验数据记录通过实验，可以得到三相电路的电压和电流读数，如下表所示：电压（V）电流（A）-220.0 2.0222.2 2.1219.8 2.2-2、实验结果分析三相电路的平均电压、有效值电压、平均电流以及有效值电流计算公式如下：平均电压V_avg = 1/3 (Vab+Vbc+Vca)有效值电压V_rms = 1/√3 V_avg平均电流I_avg = 1/3 (Ia+Ib+Ic)有效值电流I_rms = 1/√3 I_avg通过实验数据计算可以得到，三相电路的平均电压、有效值电压、平均电流以及有效值电流如下：平均电压V_avg = 220.7 （V）有效值电压V_rms = 127.6 （V）平均电流I_avg = 2.1 （A）有效值电流I_rms = 1.2 （A）实验数据与理论值相符，证明了本次实验的正确性和准确性。
三相电路实验报告摘要：本实验通过搭建三相电路并进行实验测量，验证了三相电路中电流和电压之间的关系。
实验结果表明，在三相电路中，电流之间的相位差为120度，电压之间的相位差也为120度。
此外，实验中还研究了三相电路的平衡性和不平衡性，并观察了电压和电流的波形。
引言：三相电路是现代电力系统中常见的电路配置。
三相电路中，电流和电压之间的关系是实验研究的重点，也是电力系统工程师需要掌握的基本知识。
本实验旨在通过实验测量，验证三相电路中电流和电压之间的关系，并进一步研究三相电路的平衡性和不平衡性。
实验步骤：1. 搭建三相电路，包括三个电阻、三个电感和三个电容。
2. 使用电压表和电流表分别测量三相电路中电压和电流的数值。
3. 记录实验测量数据，并绘制电流和电压的波形图。
4. 根据测量数据，计算电流和电压之间的相位差。
5. 分析实验结果，验证三相电路中电流和电压之间的关系。
实验结果与讨论：通过实验测量，我们得到了三相电路中电压和电流的测量数据。
根据这些数据，我们计算得到了电流和电压之间的相位差为120度，验证了三相电路中电流和电压之间的关系。
此外，我们还观察到了电流和电压的波形图。
在三相电路中，电流和电压的波形呈现出120度的相位差，这与我们的理论预期一致。
我们还研究了三相电路的平衡性和不平衡性。
当三相电路中的电阻、电感和电容值相等时，电路是平衡的。
在平衡电路中，三相电流和电压相等，电流之间的相位差为120度，电压之间的相位差也为120度。
而当电路不平衡时，电流和电压的相位差将会发生变化。
结论：本实验通过实验测量验证了三相电路中电流和电压之间的关系。
实验结果表明，在三相电路中，电流之间的相位差为120度，电压之间的相位差也为120度。
此外，实验中还研究了三相电路的平衡性和不平衡性，并观察了电压和电流的波形。
通过这个实验，我们对三相电路有了更深入的理解，这对我们理解电力系统中的电路配置和电力传输具有重要意义。

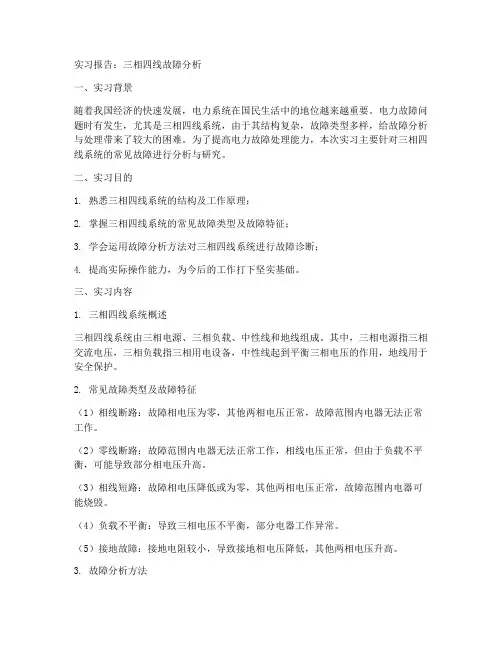

实习报告：三相四线故障分析一、实习背景随着我国经济的快速发展，电力系统在国民生活中的地位越来越重要。
电力故障问题时有发生，尤其是三相四线系统，由于其结构复杂，故障类型多样，给故障分析与处理带来了较大的困难。
为了提高电力故障处理能力，本次实习主要针对三相四线系统的常见故障进行分析与研究。
二、实习目的1. 熟悉三相四线系统的结构及工作原理；2. 掌握三相四线系统的常见故障类型及故障特征；3. 学会运用故障分析方法对三相四线系统进行故障诊断；4. 提高实际操作能力，为今后的工作打下坚实基础。
三、实习内容1. 三相四线系统概述三相四线系统由三相电源、三相负载、中性线和地线组成。
其中，三相电源指三相交流电压，三相负载指三相用电设备，中性线起到平衡三相电压的作用，地线用于安全保护。
2. 常见故障类型及故障特征（1）相线断路：故障相电压为零，其他两相电压正常，故障范围内电器无法正常工作。
（2）零线断路：故障范围内电器无法正常工作，相线电压正常，但由于负载不平衡，可能导致部分相电压升高。
（3）相线短路：故障相电压降低或为零，其他两相电压正常，故障范围内电器可能烧毁。
（4）负载不平衡：导致三相电压不平衡，部分电器工作异常。
（5）接地故障：接地电阻较小，导致接地相电压降低，其他两相电压升高。
3. 故障分析方法（1）直观检查法：观察故障现象，判断故障类型。
（2）电压测量法：测量各相电压，判断故障位置。
（3）电流测量法：测量各相电流，分析负载不平衡程度。
（4）故障模拟法：搭建故障模型，模拟故障现象，分析故障原因。
四、实习过程1. 了解实习设备：熟悉三相四线系统实验装置，包括电源、负载、开关、电压表、电流表等。
2. 故障分析与处理：针对不同故障类型，运用故障分析方法进行诊断，找出故障原因，并提出解决方案。
3. 故障总结：将实习过程中遇到的故障类型、故障特征及处理方法进行总结。
五、实习心得通过本次实习，我对三相四线系统的结构、工作原理及常见故障类型有了更深入的了解，掌握了故障分析方法，并在实际操作中提高了自己的动手能力。
三相电路电压,电流的测量,实验报告三相交流电路电压、电流的分析与测量(含数据处理)三相交流电路电压、电流的分析与测量一、实验目的1(掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。
二、原理说明1接)，当三相对称负载作Y线电流Il 等于相电流Ip，即Ulp Il,IpI0,0，所以可以 ,必须采用三相四线制接法，即Y0倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。
尤其是对于三相照明负载，无条件地一律采用Y0 接法。
3(当不对称负载作?接时，Il，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验设备及器件调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流(相电流)、中线电流、电源与负载中点的电压，记录之。
并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
图6-3-3-1 路2按图6-3-3-2调节调压器，使其输出线电压为6-3-3-2数据表格要求进行测试图6-3-3-2 三相负载三角形联接的实验线路五、实验报告1(三相负载根据什么条件作星形或三角形连接,答:一般电机功率大于11kw就采(来自: 写论文网:三相电路电压,电流的测量,实验报告)用星,三角启动，否则采用三角形直接启动，一般不采用星形接法。
2(试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况,如果接上中线，情况又如何,6( 实验是否能证明这一点,Vl响7 并求出线电表6-3-3-1三相负载星形联接实验数据表篇二:三相电路实验报告实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。
2. 掌握三相电路的正确连接方法与测量方法。

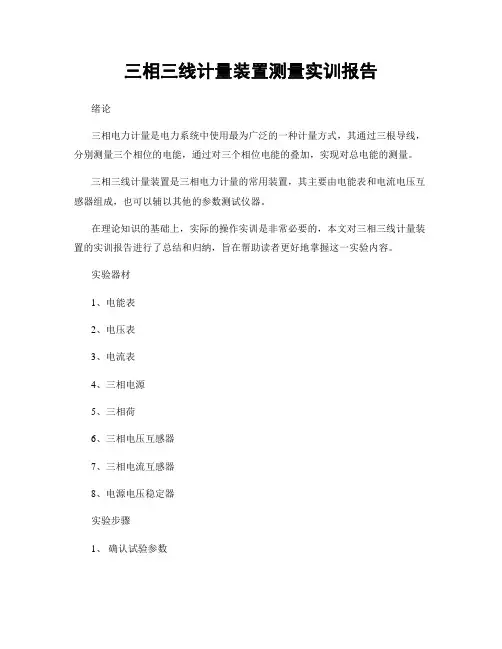

三相三线计量装置测量实训报告绪论三相电力计量是电力系统中使用最为广泛的一种计量方式，其通过三根导线，分别测量三个相位的电能，通过对三个相位电能的叠加，实现对总电能的测量。
三相三线计量装置是三相电力计量的常用装置，其主要由电能表和电流电压互感器组成，也可以辅以其他的参数测试仪器。
在理论知识的基础上，实际的操作实训是非常必要的，本文对三相三线计量装置的实训报告进行了总结和归纳，旨在帮助读者更好地掌握这一实验内容。
实验器材1、电能表2、电压表3、电流表4、三相电源5、三相荷6、三相电压互感器7、三相电流互感器8、电源电压稳定器实验步骤1、确认试验参数首先需要确认试验的三相电流和电压参数，并根据实验的需要选择使用的电能表、电压表和电流表，以及互感器的规格。
2、搭建实验电路依照电路图，将电源、荷、互感器以及仪表按照规定的方式进行连接。
需要注意的是，电路连接必须按照正确的顺序进行，否则会影响实验结果。
特别是在连接电流互感器时，需要注意方向和极性。
3、调整电流和电压在连接完成后，需要分别调整电流和电压，使其符合试验的参数要求。
一般情况下，可以通过调整电源电压稳定器来实现调整目标。
4、进行实验进行实验时，需要分别测量电流、电压和功率三个参数，并进行实时记录。
在记录过程中，需要采用较高的精度，以确保实验结果的准确性。
5、数据分析完成实验后，需要对实验数据进行分析，并进行计算，以得出试验中需要的参数，比如功率因数、电能等。
同时，需要进行数据处理，并进行误差分析，以判断实验结果的准确度和可靠性。
实验总结该实验通过对三相三线计量装置的实际操作，让学生更加深入地理解了三相电流与电压的测量方法，以及电能的计算和误差分析方法，为学生未来的电力工作打下了坚实的基础。
通过这次实训，不仅提高了学生的实践能力，也有助于学生更好地理解和掌握电力系统中常用的计量方法，更好地服务于电力工业的发展。
三相电路实验报告一、实验目的1. 了解三相电路的基本组成和原理。
2. 学习三相电压、电流的测量方法。
3. 掌握三相功率的测量和计算。
4. 分析三相电路的不对称性及其影响。
二、实验原理三相电路是由三根相位差为120度的单相电路组成的。
在三相电路中，电压和电流都有幅值、频率和相位的变化。
通过对三相电压、电流的测量，可以研究三相电路的基本特性和对称性。
三、实验步骤1. 搭建三相电路：使用电源、电阻器、电容器等搭建一个简单的三相电路。
确保每根导线都连接正确，避免短路或断路。
2. 测量三相电压：使用电压表测量三根火线之间的电压，记录测量值。
注意观察电压的幅值和相位差。
3. 测量三相电流：将电流表串入每根相线中，测量电流值。
观察电流的幅值和相位差。
4. 计算三相功率：根据测量的电压和电流值，计算三相功率。
注意分析功率是否平衡。
5. 分析不对称性：如果三相电压或电流不对称，分析产生不对称的原因及其对电路的影响。
四、实验结果与分析请在此插入表格，展示实验测量的电压、电流值以及计算的三相功率。
分析实验结果，讨论三相电路的不对称性及其影响。
五、结论通过本次实验，我们了解了三相电路的基本组成和原理，学习了三相电压、电流的测量方法以及三相功率的计算方法。
实验结果显示，当三相电路对称时，各相电压、电流的幅值相等，相位差为120度。
此时，三相功率平衡。
当三相电路不对称时，各相电压、电流的幅值和相位差发生变化，导致三相功率不平衡。
不对称性可能由电源电压不平衡、线路阻抗不对称或负载不对称等原因引起。
在实际应用中，应采取措施减小不对称性对三相电路的影响，以保证设备的正常运行和电力系统的稳定性。
一、实习目的通过本次电工三相四线实习，使学生掌握三相四线电力系统的基本原理和操作方法，提高学生的动手实践能力，培养学生的安全意识，使学生对电力系统有更深入的了解。
二、实习时间2022年X月X日至2022年X月X日三、实习地点XX电力公司四、实习内容1. 三相四线电力系统基本原理（1）三相四线电力系统的组成：三相电源、三相负载、中性线。
（2）三相电源：三相电源由三个频率相同、幅值相等、相位互差120度的正弦交流电压组成。
（3）三相负载：三相负载包括三相电动机、三相变压器等。
（4）中性线：中性线用于连接三相电源和三相负载，起到平衡三相负载的作用。
2. 三相四线电力系统操作方法（1）三相电源的接入：将三相电源分别接入三相负载的三个相线。
（2）中性线的接入：将中性线接入三相负载的中性点。
（3）三相负载的接入：将三相负载的三个相线分别接入三相电源的三个相线。
（4）三相负载的运行：启动三相负载，观察三相负载的运行状态。
3. 三相四线电力系统安全操作（1）穿戴绝缘手套、绝缘鞋等防护用品。
（2）确保三相电源和三相负载的接地良好。
（3）操作前，先进行安全检查，确保无安全隐患。
（4）操作过程中，严格遵守操作规程，防止误操作。
五、实习过程1. 实习前期，我们了解了三相四线电力系统的基本原理和操作方法。
2. 实习过程中，我们按照操作规程，进行了三相四线电力系统的接入和运行。
3. 在操作过程中，我们遇到了一些问题，如中性线接地不良、三相负载不平衡等，通过查阅资料和请教老师，我们解决了这些问题。
4. 实习结束后，我们对实习过程中遇到的问题进行了总结，提高了自己的安全意识和操作技能。
六、实习收获1. 掌握了三相四线电力系统的基本原理和操作方法。
2. 提高了动手实践能力，培养了安全意识。
3. 增强了团队合作精神，学会了查阅资料和解决问题的能力。
4. 对电力系统有了更深入的了解，为今后的学习和工作打下了基础。
七、实习建议1. 加强实习前的理论学习，为实习做好准备。
三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。
2.掌握三相电压和电流的测量方法，并进行分析。
3.通过实验数据的测量和分析，理解三相电路的基本特性。
二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。
根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。
对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。
在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。
在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。
通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。
通过对称性，可以将三相电路的分析简化为一相电路的分析。
三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。
注意确保电源与电机之间的连接正确，以及开关处于关闭状态。
2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。
此时电机应该处于正常运行状态。
如果没有正常运转，检查电路连接是否正确。
3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。
注意此时应该在电机上加电状态进行测量。
4.将实验数据进行整理，计算出各相电流和电压的有效值。
根据实验数据绘制出各相电流和电压的有效值图。
5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。
6.通过实验数据的分析，对对称三相电路的特点进行讨论。
《三相电路电压电流的测量实验总结》1. 引言三相电路是工业领域中常见的电力系统形式，其特点是能够提供高效稳定的电力输出。
在实际应用中，对三相电路中电压和电流的准确测量是非常重要的，这不仅涉及到设备的正常运行，还关系到电能的有效利用和安全生产。
本文将对三相电路中电压和电流的测量实验进行总结和回顾，并共享个人对这一主题的见解和理解。
2. 三相电路电压电流测量的基本原理在三相电路中，电压和电流的测量是基于瞬时值的，需要考虑相位关系和相间电压的平衡性。
电压可使用电压表或示波器进行测量，而电流则需要借助电流表或电流互感器完成测量。
3. 电压测量实验在电压测量实验中，我们首先需要了解三相电路中的线电压和相电压概念，以及它们之间的关系。
我们可以按照实验步骤，通过连接电压表或示波器，对各相电压进行测量，同时考虑相间电压的平衡性。
这一过程需要严格按照安全操作规程进行，确保测量的准确性和安全性。
4. 电流测量实验与电压测量类似，电流测量实验也需要遵循相应的实验步骤和安全规程。
借助电流表或电流互感器，我们可以对三相电路中的电流进行准确测量，了解各相电流之间的关系，以及整体电路中电流的平衡情况。
5. 实验总结与回顾通过对三相电路电压电流测量实验的总结和回顾，我们不仅对实验操作流程有了更清晰的认识，还加深了对三相电路中电压电流测量原理的理解。
在实际应用中，我们需要时刻注意实验结果的准确性和可靠性，确保实验过程中的安全性，同时不断提升自身对三相电路测量的技能和经验。
6. 个人观点和理解作为一名工程师，我认为对三相电路中电压电流的准确测量是至关重要的。
只有通过深入的实验和理论学习，我们才能更好地掌握这一领域的专业知识，为实际工程应用提供有力支持。
我也意识到实验操作中的安全性和实验结果的可靠性同样重要，这需要我们不断提升自身的专业素养和技能水平。
在知识上，这篇文章将会以清晰的标题和序号标注出各个部分的内容，同时在文章中多次提及“三相电路电压电流的测量实验总结”这一主题，以保证文章的深度和广度兼具。
一、实习时间2023年X月X日至2023年X月X日二、实习地点XX电气实训室三、实习目的1. 深入理解三相四线电力系统的基本原理和组成。
2. 掌握三相四线装置的安装、调试和运行维护技能。
3. 培养动手操作能力和团队协作精神。
四、实习内容1. 理论学习- 系统学习了三相四线电力系统的基本知识，包括三相交流电的产生、传输和分配原理。
- 掌握了三相四线系统的接线方式、电压和电流的测量方法。
- 熟悉了三相四线装置的组成和各部分的作用。
2. 实操训练- 在指导下，进行了三相四线装置的组装，包括电源接入、保护装置安装、电缆连接等。
- 学习了三相四线装置的调试方法，如电压平衡测试、电流检测等。
- 通过实际操作，掌握了三相四线装置的运行维护技巧。
3. 项目实践- 参与了一个小型三相四线装置的实际应用项目，从设计、安装到调试全程参与。
- 在项目中，锻炼了问题解决能力和项目管理的经验。
五、实习过程1. 组装阶段- 在教师的指导下，首先学习了三相四线装置的各个组成部分及其功能。
- 按照图纸和工艺要求，将电源接入、保护装置、电缆等部件组装成完整的装置。
2. 调试阶段- 对组装好的三相四线装置进行了电压平衡测试，确保各相电压相等。
- 通过电流检测，验证了装置的运行状态，确保电流分配合理。
3. 运行维护阶段- 学习了三相四线装置的日常维护方法，包括清洁、检查和更换损坏部件。
- 通过模拟运行，熟悉了装置的运行状况，提高了应对突发状况的能力。
六、心得体会1. 理论知识与实践操作相结合通过本次实习，深刻体会到理论知识与实践操作的重要性。
只有将两者相结合，才能更好地理解和掌握电力系统的运行原理。
2. 团队协作精神在实习过程中，与同学们共同完成项目，锻炼了团队协作精神。
每个人都发挥了自己的优势，共同完成了任务。
3. 问题解决能力在实际操作中，遇到了许多问题，通过查阅资料、请教教师和同学，最终找到了解决问题的方法。
这提高了我的问题解决能力。
带电流互感器三相四线有功电度表的接线带电流互感器三相四线电度表是一种用于测量三相系统中有功电能的电表。
它使用带有电流互感器的三相四线系统进行接线。
在此系统中，电流互感器将高电流传输到电表中，使其测量低电流值。
接下来，本文将详细说明带电流互感器三相四线有功电度表的接线方法。
1. 确认线路类型在进行接线之前，必须先确认线路类型，以便正确连接电表。
三相四线系统通常包括三个独立的相线和一个中性线。
在一些情况下，中性线可能不用于电表接线。
2. 接线电流互感器带电流互感器的三相四线系统中，必须对电流互感器进行接线。
它们通常连接到电表上的“CT”（电流互感器）末端。
电流互感器使用绝缘套管将接线箱与电表隔离。
将互感器连接到接线箱上，并使用螺丝固定。
3. 连接相线连接电表的三个电压线。
这些线应标记为“A相”，“B相”和“C相”。
根据颜色，黑色通常用于A相，红色用于B相，蓝色用于C相。
将末端连接到电表上的“L1”（A相）、“L2”（B相）和“L3”（C相）端。
4. 连接中性线连接电表的中性线。
根据颜色，中性线通常为白色或灰色。
将末端连接到电表上的“N”（中性）端。
5. 连接负载将负载连接到电表的输出。
这些线应标记为“LOAD”。
将末端连接到电表上的“L1”（A相）、“L2”（B相）和“L3”（C相）端。
6. 检查接线在完成接线后，检查所有接线是否正确连接。
确保电表安全地固定在接线箱中，并将电表的所有接线连同接线箱封闭。
在进行任何电气工作前，请确保您已经获得了必要的安全知识和训练。
如果您不清楚如何安全地操作电气设备，请寻求专业的帮助或咨询。
三相交流电路电压、电流的测量实验报告实验目的：通过实验，掌握三相交流电路中电压、电流的测量方法，理解三相电路的基本工作原理。
实验原理：三相交流电路中，电压和电流都是由三个正弦波组成，相互之间相位差为120度。
因此，电压和电流的测量需要考虑相位差。
电压测量方法：在三相电路中，我们需要测量线电压和相电压。
线电压测量：将电压表连接在两个相线之间，测出的电压值即为线电压。
相电压测量：将电压表的两个测量针分别连接到一条相线和中性线上，测出的电压值即为该相的相电压。
电流测量方法：在三相电路中，我们需要测量线电流和相电流。
线电流测量：通过将电流表连接在两个相线之间，测出的电流值即为线电流。
相电流测量：通过将电流表的两个测量针分别连接到一条相线和中性线上，测出的电流值即为该相的相电流。
实验过程：1. 将三相电路连接好，包括电源、三相电机和负载。
2. 选择合适的电压表和电流表，并将它们连接好。
3. 分别测量线电压、相电压、线电流和相电流，并记录测量值。
4. 根据测量值，计算出三相电路的平均功率和功率因数。
5. 分析测量结果，理解三相电路的工作原理。
实验结果：线电压：405V相电压：234V线电流：3.5A相电流：2.0A平均功率：2.4kW功率因数：0.86实验结论：通过实验，我们成功地测量了三相电路中的电压和电流，并计算出了三相电路的平均功率和功率因数。
实验结果表明，三相电路中电压和电流之间的相位差为120度，平均功率和功率因数的计算需要考虑相位差的影响。
同时，我们也更加深入地理解了三相电路的基本工作原理。
三相四线制电度表安装接线电路实训报告
一、摘要部分：
1、三相四线制电度表安装接线电路实施过程：
1）配齐电器元件并检测元件质量。
2）在电工电拖技能操作木板上安装接线
3）可靠连接电度表和电流互感器保护接地线。
4）元器件布置合理接线牢固可靠，美观。
5）自检后指导教师检查。
2、实训三相四线制电度表安装接线电路的结果：当所测量线路的电流过大超过了电度表额定的测量电流，则通过电流互感器降低测量电流二次侧供电度表测量，读数时用电度表表盘读书乘以电流互感器电流比即可。
一、工作原理分析部分：
三相四线制电度表与电流互感器相互使用目前在工地中较为常见，主要是通过导线穿过电流互感器的圆圈，利用电磁场的关系转换导线通过电流互感器二次侧输出的电流，以供电度表测量（电度表的测量量程不满足要求的情况之下采用）。
电流互感器工作时二次侧严禁开路二次侧不使用时应短接，读数时应用电度表的度盘数乘以电流互感器的电流比。
二、安装接线方案、要点:
常用工具有：螺钉旋具、尖嘴钳、剥线钳。
我一般遵守以下几点原则：先主后次、从上到下、水平垂直、先左后右，主要要点：条理
清晰、线头不外露、接头稳固、线路美观、线路走最短、减小相互跨接。
实训小结：三相四线制电度表通过电流互感器连接目前在工地中较为常用，在接线时要注意区分电流互感器的工作线与保护线。
工作线是接至电度表电流线圈，保护线接至PE端。
三、带电流互感器的三相四线制电度表测量三相电能电路图
图10带电流互感器的三相四线制电度表接线
ａ）接线外形图ｂ）接线图
配电系统图。
