⽇⽴喷码机的使⽤,维护维修1．适⽤范围：本标准适⽤于⽇⽴喷码机的使⽤、维护检修。
2．职责：操作⼈员：严格按照SOP进⾏操作，并进⾏⽇常维护检修。
维修⼈员：及时排除故障，并做好定期维护检修⼯作。
设备管理员：监督执⾏本SOP。
3．使⽤：3.1、警告：●墨⽔和溶剂含有有机溶剂，接触时请佩戴⼿套和护⽬镜。
●当操作触摸屏时，请匆⼤⼒敲击屏幕。
●紧急情况下，按下电源按钮切断电源。
（1）按下电源按钮接通喷码机电源，经过约50秒设备功能检索，进⼊主⽬录画⾯。
（2）在喷头下⾯放下些纸或烧杯，轻按触摸屏右上⾓“运⾏”屏幕画⾯显⽰下⼀⽬录操作画⾯。
（3）轻按“墨线喷出”喷码机进⼊开机处理中。
●墨⽔从喷嘴喷出●如果开机过程中出现异常屏幕，轻按触摸屏右上⾓“控制”，屏幕提⽰再按“快速停机”。
●当墨线喷出瞬间，会散布⼀此墨点但设备不会提⽰警告。
A、如果操作时提⽰警告①参考开机操作将设备状态转为“停⽌”。
②旋松喷头罩锁紧螺丝，卸下喷头罩。
③按说明书图3.4指⽰范围⽤溶剂将喷头各部件清洗，并⽤⽆尘纸擦⼲溶剂。
④安装喷头罩后，轻按“运⾏”→屏幕提⽰再轻按“墨线喷出”。
⑤确认墨线喷射在回收管中收（垂直⽅向，⽔平⽅向）⑥安装喷头罩，如果设备提⽰“喷头罩未装”警告，轻按“删除信息”⑦设备状态转为“待机”B、“待机”“可以喷印”状态之间切换3.2、按步骤执⾏墨线停⽌，如果没有挂靠此步骤关闭电源，喷嘴由于⽰经清洗将会堵塞，重新开机时须要喷嘴清洗。
在“待机”或“可以喷印”状态，按右上⾓“停⽌”键，屏幕显⽰确认停机处理界⾯，按“墨线停⽌”键，设备进⼊“停机处理中”状态。
4、维护检修（1）在“操作维护操作确认”版⾯，按“循环控制”→按右边“次页”。
（2）补充新墨⽔：打开前盖板，将墨⽔缸拉出打开墨⽔缸盖，倒⼊新墨⽔后旋紧墨⽔缸盖，将墨⽔缸放回原位，合上前盖板。
（3）补充溶剂：打开前盖板，将溶剂缸拉出打开溶剂缸盖，倒⼊溶剂，旋紧溶剂盖，将溶剂缸放回原位，合上前盖板。
設備操作說明書第1 共3頁設備名稱 噴墨打印機 設備功能 噴印 文件編號 設備型號 A200 opaque廠商英國多米諾版次A0一﹑功能介紹﹕ 1.鎖定開關﹕根據使用需要打開口令保護功能。
2.機器參數設置菜單﹕可由此調節噴碼機的設置。
3.服務菜單﹕服務工程師可由此進入噴碼機服修菜單。
4.電腦卡讀寫菜單﹕可由此進入PCMCIA 程序操作。
5.顯示打印信息菜單﹕顯示當前正在打印的信息。
6.儲存打印信息菜單﹕可由此進入存儲的信息菜單。
7.編輯打印信息菜單﹕可由此進入信息編輯操作.。
8.打印參數設置菜單﹕可由此進入控制正在打印的信息進行設置。
9.墨線開關﹕左邊為電源指示燈 當右邊紅色指示燈亮時表示噴碼機故障無法打印。
琥珀色指示燈表示噴碼機故障需要維護。
綠色指示燈表示噴碼機正常運行中。
10.刪除鍵﹕刪除不需要的字符﹐或移動字符的位置。
11.幫助﹕可由此鍵進入與當前菜單屏幕相對應的幫助信息。
12.空格鍵﹕可由此鍵控制字符與字符之間的距離。
13.確定鍵﹕按下此鍵可將數據輸入系統﹐完成一次操作。
14.shift 鍵﹕按下后可將字符改為小寫。
15.功能鍵和選項鍵﹕選擇此鍵上方對應的功能﹐左右鍵用于選擇下或上頁功能。
16.方向鍵﹕用來在屏幕范圍內移動光標的4個固定鍵。
核准審核制作日期91 4 7 86 14 12 13 15 1716 102 3 51118 19 20 2122設備操作說明書第2共3頁設備操作說明書第3頁共3頁。
【新手必看】喷码机使用说明书！喷码机使用说明书！1）如何正常启动****注意：开机启动前，一定要确保喷头表面是干净和干燥的！如果脏，请用清洗壶清洗干净并且用吹气球吹干，方可启动。
********打开机器电源开关，待机器自检后无警告。
按Start键，机器提示：启动中：请稍候。
一段时间后，提示消失，同时Ready绿灯亮。
这时起动完毕，即可喷印。
2）如何正常停机按Stop键，机器提示：停机中：请稍候。
等待一段时间后，机器提示：喷射已停止：你可以关上电源。
这时可以把机器后面的电源开关关闭。
*不可在未停机完毕状态下关闭电源3）油墨及溶剂的添加当油墨或溶剂出现警告时，这时只可以添加一瓶油墨或溶剂。
注意是油墨还是溶剂出现警告，不可加错！4）喷嘴的清洗 ********（如果长时间未使用，下次开机一定要执行此喷嘴清洗选项）*******按F4，按D，选清洗喷嘴一栏，按输入键，输入数字（表示产生多少次倒吸力，每次约十秒。
不少于3次），按输入键，机器将出现提示：正在清洗喷嘴：请稍候。
此时把喷头倒置，用吸水纸包住同轴管，把清洗济射向喷嘴，喷嘴将清洗济吸入，提示消失后，即可。
5）清洗回收管按F4，按D，选清洗回收管一栏，按输入键，通过按？?游标，把关改为开。
此时回收管会形成真空吸力，把清洗济射向回收管，听见吱吱的响声，即可。
接着按输入键，按？ ?游标，把开改为关，按输入键。
6）如何输入新资料在非喷印状态下，按F3，输入新资料名称（自定），按输入键，进入资料点数一栏，选择资料高度（如7 GEN STD，表示资料最高为7点），按输入键，进入编辑状态。
这时按F1，选字体高度（如7 High Full），按输入键；按F2，选择字体是否加粗；按F4，可选择日期/时间/连续数/顺序资料/中文或图案等特别功能。
a）字体加粗按F2，进入选用粗字。
选许可，按输入键，字体为加粗；选不可，按输入键，字体为不加粗。
b）日期的输入按F4，选日期，按输入键。
■敬请注意■用户在使用大字符喷码设备前，请详细阅读本手册，以免造成损失。
目录第一章产品概述第二章本手册使用说明第三章安全使用说明第四章系统安装安装准备设备安装初步设置精确调整第五章维护及日常使用例行开机喷头清洗清洗喷嘴墨水灌注第六章打印信息设定第七章编辑变量第八章编辑图形第九章密码管理第十章系统管理第十一章厂方服务第十二章问题解决帮助附录一图形输入方式附录二消耗品及零件订货须知第一章产品概述大字符工业喷码系统，是采用先进的喷墨技术制造的，可以满足工业现场实时大量喷印产品的需要。
为用户提供低成本、高寿命的大字符喷码解决方案。
手持式大字符喷码系统包含控制单元、小车、喷印单元三部分，安装正确，可以手持喷头在各种形状的物体上喷印。
软件可以支持多达100条打印信息和100个用户定义图形的编辑和存储;能进行9级的加重打印控制。
该软件完全采用友好的中文界面，喷码常用的汉字输入可以象输入字母一样地方便。
第二章手册使用说明《用户使用指南》详细说明了大字符工业喷码系统的使用方法和注意事项，适合首次使用本系统的操作者阅读。
初次使用本系统的用户请按照以下步骤使用本手册：1．详细阅读《用户使用指南》。
2．参照第四章“系统安装”检查使用现场是否具备安装条件，包括电源、安装空间、安装地基或安装孔。
3．参照第四章“系统安装”正确安装本系统，并调整打印头与产品的相对位置。
4．参照第六章“设定打印信息”设置打印信息。
5．检查系统是否工作正常及能否正常进行第五章要求的维护工作。
6．完成以上步骤后，妥善保管本手册。
第三章安全使用说明电气要求：电源： 220±10伏、50赫兹，标准交流电。
1．功率：小于100瓦。
2．插座：标准三芯插座，接地良好。
3．设备外壳接地良好。
环境要求：1．温度：5-45℃。
2．湿度：10%-90% ，无凝结。
3．避免粉尘环境4．避免靠近强电磁干扰，如电动机等。
人员防护：1．经常检查设备电源接地是否良好，避免触电事故。
设备型号 A200
厂 商
版 本
1﹑主题键 2﹑信息编辑 3﹑机器设置 4﹑服务 5﹑打印设置 6﹑显示屏 7﹑光标键 8﹑增加键 9﹑功能键 10﹑数据输入键 11﹑删除键 12﹑墨线开关键 13﹑信息贮存 14﹑电脑卡 15﹑信息显示 一﹑开机﹕
1. 按下机箱左边的按键开关﹐即电源开关键﹐开机过程约需要40秒种。
一般情况下不必关机﹐墨线开/关按键的绿色指示灯开始闪烁﹐现在喷码机已做好开启墨线的准备。
2. 按住墨线开关按键2-3秒钟﹐或直接听到“滴滴”声为止﹐状态栏信息变为做好打印准备﹐绿色指示灯保持常亮﹐现在喷码机已经做好打印信息的准备。
二﹑创建信息﹕

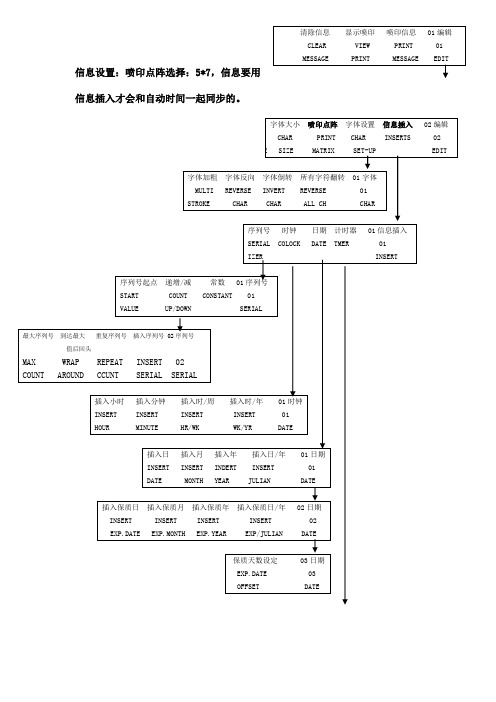

1. 按下信息编辑主题键。
进入信息编辑页面﹐选择建立信息﹐选择好需要的字体﹐如选择“双倍字距开/关”﹐按下此功能键﹐则此后插入信息的所有内容均以双倍
6
7 2
9
8
5
10
4
14
12 13 1
3
11 15
噴碼機更換及添加墨水記錄表
注:每三個月更換一次新墨水,更換前需將墨水箱進行清空。
目的：建立喷码机的标准操作规程及维护与保养适用范围：本标准适用于PX系列日立喷码机责任人：操作工一、基本操作1 开机1.1 按下电源按钮接通喷码机电源，经过约50秒设备功能检索，进入主目录画面。
1.2在喷头下面放一些或烧杯，轻按触摸屏右上角“运行”，出现下一屏面，再轻触摸“墨线喷出”，喷码机状态进入“开机处理中”。
1.3设备经过约3分钟时间，设备状态转为“待机”，可进行下一步的操作。
2停机2.1喷印结束后，返回到主目录后，按右上角“停止”键，屏幕显示后，按“墨线停止”键，设备进入“停机处理中”状态。
2.2若没有执行此步骤关闭电源，喷咀由于未经清洗将会堵塞，重新开机时须要进行喷咀清洗。
二、编辑喷印内容和设置1喷印内容说明1.1喷码机经开机处理后，轻按版面内各功能方框，可以操作喷码机。
1.2在运行状态下版面会显示最近的喷印内容，根据需要修改内容。
1.3喷印内容最多可以设置24条有效数据项，每项最多容纳10个字符(其中空格占用1个字符)。
1.4根据需要喷印内容可以排列成最多4行(具体行数琁机型相关)1.5每条有效数据项都需要进行喷印设置。
2喷印内容设置2.1在主菜单按“行数设定”，根据实际需要设定喷印行数，移动光标按“前列”或“次列”。
当行数设定完毕，按“执行设定”返回菜单。
2.2在主菜单按“喷印格式”，进入版面后可对每条数据项进行格式设定，按“前列”或“次列”，指定某数据项，按↑或↓移动光标指定行距，字符点阵、字符间距、倍角、条形码、按“减少”、“增加”对指定项目进行调整，设定完毕按版面右上角“确定”(在“停止”或“待机”状态不需要按“确定”键)，再按“返回”版面返回主菜单。
2.2.1行距：调整指定行跟上一行的距离2.2.4倍角：喷印字符加粗的倍数2.2.5条形码：根据需要选取2.3在主菜单按“字符输入”后，按↑、↓移动光标指定每一行，设定要求内容按“确定”(在“停止”或“待机”状态不需要按“确定”键)，再按“返回”版面返回主菜单。
喷码机作业指导书一、引言喷码机是一种用于对产品进行标识和编码的设备，通过喷射墨水或颜料在产品表面上印刷文字、图形或条形码等信息。
本作业指导书旨在提供喷码机的正确操作方法和注意事项，以确保喷码作业的质量和效率。
二、设备准备1. 确认喷码机的型号和规格是否符合作业需求。
2. 检查喷码机是否安装在稳定的工作台上，确保其稳定性。
3. 检查墨水或颜料的存储容器是否充足，并确保其密封良好。
三、操作步骤1. 打开喷码机的电源开关，待设备启动完成后，进入操作界面。
2. 根据产品的要求，选择合适的喷码模式（文字、图形、条形码等）。
3. 设置喷码机的喷码内容、字体、大小、位置等参数。
4. 将待喷码的产品放置在喷码机的工作台上，并调整好喷码头与产品的距离。
5. 确认喷码机的墨水或颜料是否正常，如需更换，请按照使用说明进行操作。
6. 按下操作按钮，开始喷码作业。
7. 检查喷码质量，确保喷码清晰可见，没有模糊或漏码现象。
8. 根据作业需要，调整喷码机的参数，如喷码速度、喷码间距等。
9. 完成喷码作业后，关闭喷码机的电源开关，并进行设备清洁和维护。
四、注意事项1. 操作人员应熟悉喷码机的使用说明书，并按照说明书的要求进行操作。
2. 在操作喷码机时，应佩戴合适的个人防护装备，如手套、口罩等。
3. 在更换墨水或颜料时，应避免将墨水或颜料溅到皮肤或衣物上，如不慎溅到，请及时清洗。
4. 喷码机应放置在通风良好的场所，避免尘土和异物进入设备内部。
5. 定期对喷码机进行清洁和维护，保持设备的正常运行和喷码质量。
6. 如遇到设备故障或操作问题，请及时联系售后服务人员进行处理。
五、安全警示1. 请勿将手指或其他物体伸入喷码机的工作区域，以免发生意外伤害。
2. 在操作喷码机时，请确保周围没有易燃或易爆物品，以防发生火灾或爆炸。
3. 请勿擅自拆卸或修理喷码机，如有故障或需要维修，请联系专业人员进行处理。
4. 在操作喷码机时，请保持专注和集中注意力，避免分心或疏忽导致事故发生。
第一章使用条件与注意事项环境温度 0-45℃环境湿度 10-90%RH(非结露)额定电压 220±15%V AC 接地良好额定功率 150W注意事项！墨水及稀释（溶）剂为易燃品，喷码机、墨水和稀释（溶）剂放置应确保附近无明火，并备有干粉灭火器。
！喷码机内有高压，进行检查电路时应切断电源，以防触电！墨水和稀释（溶）剂为刺激性物品，如溅入眼睛或口内，请立即用清水冲洗或及时就诊。
！及时向墨水罐内添加墨水，及时向稀释（溶）剂罐内添加稀释（溶）剂。
！喷码机应可靠接地以保证人身安全！机器使用过程中应水平放置。
机器长期停用时应将墨水全部排出，用清洗剂将墨路进行清洗，方可进行长期停放。
第二章机器结构图2.1喷码机示意图喷头之架：支撑、定位、固定喷头。
喉管：连接主机和喷头的螺旋管，里面包含导线和墨水循环管路。
YX-9100型喷码机有主机和喷头（如图2.1）两大部分组成。
1）主机：主机上舱内部部件如图2.2,主机正面部件如图2.3，主机背面部件见图2.4，主机下舱部件见图2.5，图2.2 主机上舱图风扇：给主机散热。
单片机板：控制喷码机，并对喷码机的各种参数进行自动的调整，使喷码机稳定的工作。
电脑主板：与硬盘、显示屏组成电脑，通过windows系统来调控单片机板。
硬盘：和电脑主板、显示屏组成电脑，存储编辑信息。
触摸屏显示器：和硬盘、显示屏组成电脑，显示操作界面，进行编辑各种喷印信息。
图2.4主机背面图总电源：喷码机供电开关；严禁在电脑未关闭的情况下关闭此开关（断电情况例外）。
USB接口：连接外部信息，可以提取U盘信息并对其内容喷印。
光电接口：连接光电开关。
电脑开关：启动windows系统.同步器接口：连接同步器和编码器。
电源线：喷码机电源连接线。
图2.5主机下舱图主电源：为喷码机输出所需要的电压。
电磁阀：协调墨路的各项功能；稀释剂罐：盛放喷码机专用稀释（溶）剂。
墨水罐：盛放喷码机专用墨水。
小滤：过滤墨水中的杂质。
