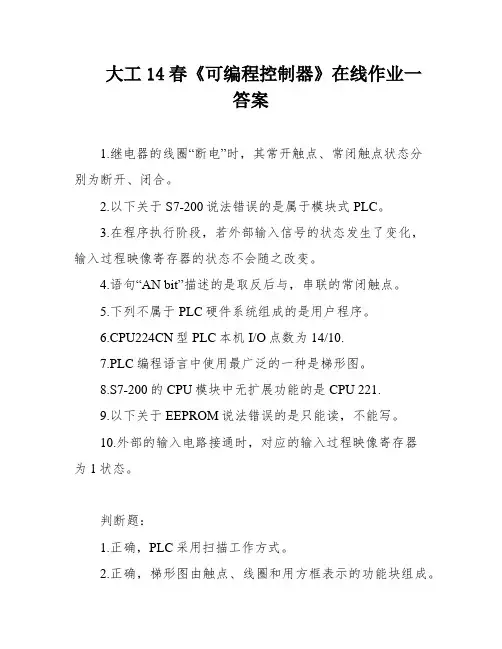

大工14春《可编程控制器》在线作业一答案
大工14春《可编程控制器》在线作业一答案1.继电器的线圈“断电”时，其常开触点、常闭触点状态分别为断开、闭合。
2.以下关于S7-200说法错误的是属于模块式PLC。
3.在程序执行阶段，若外部输入信号的状态发生了变化，输入过程映像寄存器的状态不会随之改变。
4.语句“AN bit”描述的是取反后与，串联的常闭触点。
5.下列不属于PLC硬件系统组成的是用户程序。
6.CPU224CN型PLC本机I/O点数为14/10.7.PLC编程语言中使用最广泛的一种是梯形图。
8.S7-200的CPU模块中无扩展功能的是CPU 221.9.以下关于EEPROM说法错误的是只能读，不能写。
10.外部的输入电路接通时，对应的输入过程映像寄存器为1状态。
判断题：1.正确，PLC采用扫描工作方式。
2.正确，梯形图由触点、线圈和用方框表示的功能块组成。
3.错误，PLC最主要的应用领域是数字量控制。
4.错误，可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
5.错误，每一个项目都可以有多个主程序。
6.正确，梯形图的程序按从上到下、从左到右的顺序执行。
正确答案：B7.正确答案是B，PLC执行程序时，实际是通过映像寄存器来存取输入/输出，而不是直接存取实际的I/O点。
8.正确答案是A，接通延时定时器时，定时器位只有在当前值小于设定值时才被置为1.9.正确答案是B，PLC的存储器只有一种，即用户程序存储器。
系统程序是预先存储在PLC中的，不占用用户程序存储器的空间。
10.正确答案是B，较复杂、要求较高的系统一般选用moduler式PLC，而不是整体式PLC。
moduler式PLC具有模块化结构，可根据实际需要灵活扩展。
大工17春《可编程控制器》大作业题目及要求2
网络教育学院《可编程控制器》大作业题目：学习中心：层次：高中起点专科专业：年级：年季学号：学生姓名：三相异步电动机的Y--△起动PLC控制一、可编程序控制器概述可编程序控制器（Programmable Logic Controller），简称PLC，是在继电顺序控制基础上发展起来的以微处理器为核心的通用的工业自动化控制装置。
（一）PLC的发展史1968年美国通用汽车公司（GM）首先公开招标，对控制系统提出的要求为：a、它的继电控制系统设计周期短，更改容易，接线简单成本低；b、它能把计算机的功能和继电器控制系统结合起来；c、系统通用性强。
1969年美国数字设备公司（DEC）根据上述要求，研制出世界上第一台PLC，并在GM公司汽车生产线上首次试用成功，实现了生产的自动化。
其后日本、德国等相继引入，可编程序控制器迅速发展起来，但是主要应用于顺序控制，只能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。
随着电子技术和计算机技术的迅猛发展，PLC的功能也越来越强大，更多地具有计算机的功能，所以又简称PC（PROGRAMMABLE CONTROLLER），但是为了不和PERSONAL COMPUTER混淆，仍习惯称为PLC。
目前PLC已经在智能化、网络化方面取得了很好的发展，并且现今已出现SOFTPLC，更是PLC 领域无限的发展前景。
（二）可编程序控制器的功能特点1.逻辑控制 PLC具有逻辑运算功能，能够进行与、或、非等逻辑运算，可以代替继电器进行开关量控制。
2.定时控制为满足生产控制工艺对时间的要求，PLC一般提供时间继电器，并且计时时间常数在范围内用户编写程序时自己设定，并且在PLC 运行中也可以读出、修改，使用方便。
3.计数控制为满足计数的需要，不同的PLC提供不同数量、不同类型的计数器。
4.步进顺序控制步进顺序控制是plc最基本的控制方式。
是为有时间或运行顺序的生产过程专门设置的指令，在前道工序完成之后，就转入下一道工序，使一台PLC可作为多部步进控制器使用。

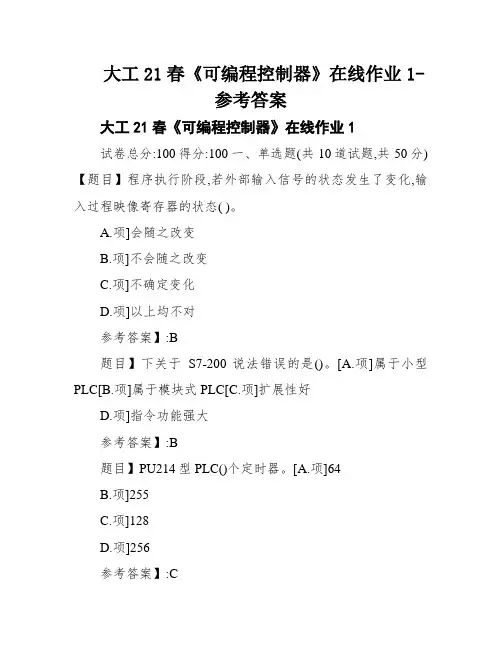

大工21春《可编程控制器》在线作业1-参考答案
大工21春《可编程控制器》在线作业1-参考答案大工21春《可编程控制器》在线作业1试卷总分:100得分:100一、单选题(共10道试题,共50分)【题目】程序执行阶段,若外部输入信号的状态发生了变化,输入过程映像寄存器的状态( )。
A.项]会随之改变B.项]不会随之改变C.项]不确定变化D.项]以上均不对参考答案】:B题目】下关于S7-200说法错误的是()。
[A.项]属于小型PLC[B.项]属于模块式PLC[C.项]扩展性好D.项]指令功能强大参考答案】:B题目】PU214型PLC()个定时器。
[A.项]64B.项]255C.项]128D.项]256参考答案】:C题目】列不属于PLC硬件系统组成的是()。
[A.项]CPUB.项]I/O模块C.项]储备器D.项]用户程序参考谜底】:D参考答案】:A题目】PU逐条履行程序,将履行成效放到()。
[A.项]输入映像寄放器[B.项]输出映像寄放器[C.项]中央寄放器D.项]辅助寄存器参考谜底】:B题目】LC中用()位二进制表示开关量。
[A.项]1B.项]2C.项]4D.项]16参考谜底】:A题目】7-200系列PLC继电器输出时的每点电流值为( )。
[A.项]1AB.项]2AC.XXX]3AD.项]4A参考谜底】:B题目】W100表示以( )方式存取。
[A.项]位B.项]字节C.项]字D.项]双字参考谜底】:C题目】句“LD bit”描述的是( )。
[A.项]装载，电路入手下手的常开触点[B.项]装载，电路入手下手的常闭触点[C.项]取反后装载，电路入手下手时的常闭触点[D.项]取反后装载，电路入手下手时的常开触点【参考谜底】:A二、判断题(共10道试题,共50分)【题目】LC采用扫描工作方式。
【参考答案】:正确题目】复杂、要求较高的系统一般选用整体式PLC。
【参考答案】:错误题目】7-200共有4个32位的累加器。
【参考谜底】:正确。

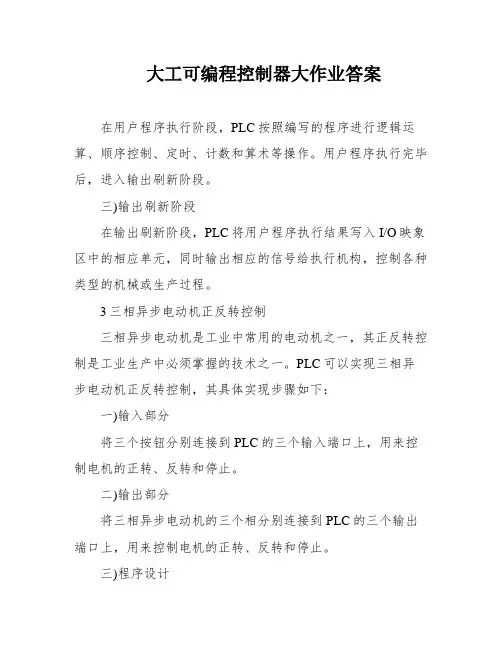

大工可编程控制器大作业答案
大工可编程控制器大作业答案在用户程序执行阶段，PLC按照编写的程序进行逻辑运算、顺序控制、定时、计数和算术等操作。
用户程序执行完毕后，进入输出刷新阶段。
三)输出刷新阶段在输出刷新阶段，PLC将用户程序执行结果写入I/O映象区中的相应单元，同时输出相应的信号给执行机构，控制各种类型的机械或生产过程。
3三相异步电动机正反转控制三相异步电动机是工业中常用的电动机之一，其正反转控制是工业生产中必须掌握的技术之一。
PLC可以实现三相异步电动机正反转控制，其具体实现步骤如下：一)输入部分将三个按钮分别连接到PLC的三个输入端口上，用来控制电机的正转、反转和停止。
二)输出部分将三相异步电动机的三个相分别连接到PLC的三个输出端口上，用来控制电机的正转、反转和停止。
三)程序设计编写PLC程序，实现三个输入端口和三个输出端口的逻辑关系，控制电机的正转、反转和停止。
四)调试在编写完程序后，进行调试，验证程序的正确性和稳定性。
4总结PLC作为一种数字运算操作的电子装置，可以存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术等操作，并通过数字式和模拟式的输入输出，控制各种类型的机械或生产过程。
在工业生产中，PLC的应用越来越广泛，可以实现三相异步电动机正反转控制等多种控制功能，为工业生产带来了巨大的便利和效益。
During XXX user programs。
the PLC always scans the user program (ladder diagram) in sequence from top to bottom。
When scanning each ladder diagram。
it first scans the control circuit on the left side composed of us contact points。
and performs logicalns on the control circuit composed of contact points in the order of left to right and top to bottom。
大工春《可编程控制器》大作业题目及要求答案
大工春《可编程控制器》大作业题目及要求答案网络教育学院《可编程控制器》大作业题目：三相异步电动机正反转控制学习中心：层次：高起专专业：电力系统自动化技术年级： 2015年春季学号：学生姓名：题目一：三相异步电动机正反转控制设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）选用西门子S7－200 系列PLC，设计出能对三相异步电动机进行正反转控制的主电路和继电器控制电路图；（3）对输入输出继电器及其它编程元件的地址进行分配，画出I/O 口接线图，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的心得体会。
三相异步电动机正反转控制1 可编程序控制器PLC的概况1.1 PLC的定义早期的可编程控制器是为了取代继电器控制线路，采用存储器程序指令完成顺序控制而设计的。
它仅有逻辑运算、定时、计数等功能，采用开关量控制，实际只能进行逻辑运算，所以称为可编程逻辑控制器，简称PLC（Programmable Logic Controller）。
进入20世纪80年代后，采用了16位和少数32位微处理器构成PLC，使得可编程逻辑控制器在概念、设计、性能上都有了新的突破。
采用微处理器之后，这种控制器的功能不再局限于当初的逻辑运算，增加了数值运算、模拟量的处理、通信等功能，成为真正意义上的可编程控制器（Programmable Controller ），简称为PC 。
但是为了与个人计算机PC （Personal Computer ）相区别，长将可编程控制器仍成为PLC 。
随着可编程控制器的不断发展，其定义也在不断变化。
国际电工委员会（IEC ）曾于1982年11月颁布了可编程控制器标准草案第一稿，1985年1月发表了第二稿，1987年2月又颁布了第三稿。
1987年颁布的可编程控制器的定义如下：“可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。

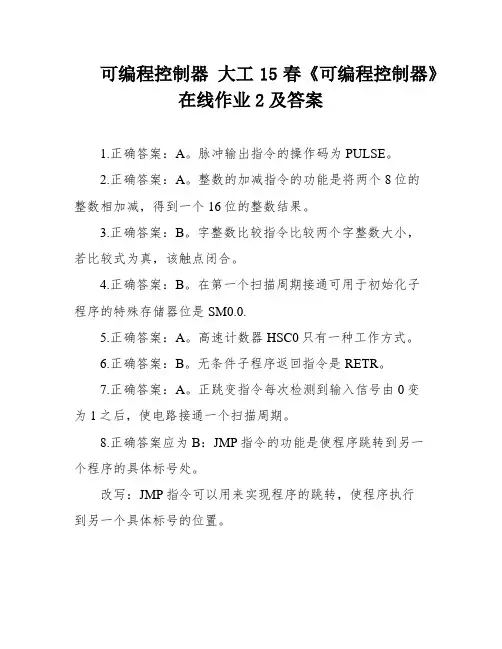

可编程控制器 大工15春《可编程控制器》在线作业2及答案
可编程控制器大工15春《可编程控制器》
在线作业2及答案
1.正确答案：A。
脉冲输出指令的操作码为PULSE。
2.正确答案：A。
整数的加减指令的功能是将两个8位的
整数相加减，得到一个16位的整数结果。
3.正确答案：B。
字整数比较指令比较两个字整数大小，
若比较式为真，该触点闭合。
4.正确答案：B。
在第一个扫描周期接通可用于初始化子
程序的特殊存储器位是SM0.0.
5.正确答案：A。
高速计数器HSC0只有一种工作方式。
6.正确答案：B。
无条件子程序返回指令是RETR。
7.正确答案：A。
正跳变指令每次检测到输入信号由0变
为1之后，使电路接通一个扫描周期。
8.正确答案应为B：JMP指令的功能是使程序跳转到另一
个程序的具体标号处。
改写：JMP指令可以用来实现程序的跳转，使程序执行
到另一个具体标号的位置。
9.正确答案应为B：块传送指令的操作数N指定被传送数据块的长度，采用字节寻址。
改写：块传送指令使用操作数N来指定被传送数据块的长度，并采用字节寻址方式。
10.正确答案应为B：TRUNC指令可以将32位实数转换成32位整数，小数部分直接截断。
改写：TRUNC指令可以将32位实数转换成32位整数，小数部分会被截断。

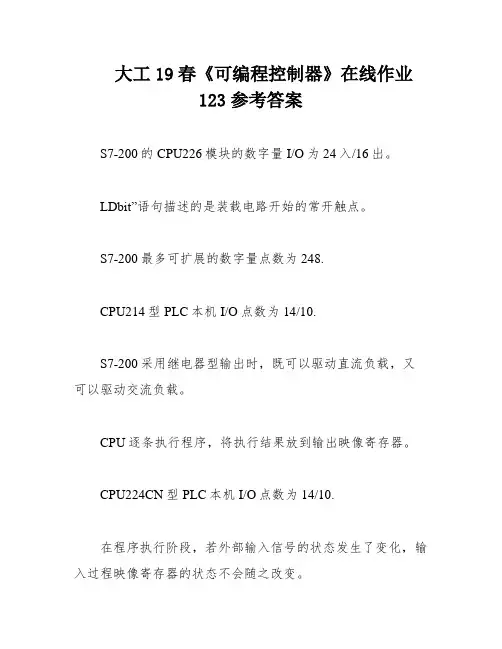

大工19春《可编程控制器》在线作业123参考答案
大工19春《可编程控制器》在线作业123参考答案S7-200的CPU226模块的数字量I/O为24入/16出。
LDbit”语句描述的是装载电路开始的常开触点。
S7-200最多可扩展的数字量点数为248.CPU214型PLC本机I/O点数为14/10.S7-200采用继电器型输出时，既可以驱动直流负载，又可以驱动交流负载。
CPU逐条执行程序，将执行结果放到输出映像寄存器。
CPU224CN型PLC本机I/O点数为14/10.在程序执行阶段，若外部输入信号的状态发生了变化，输入过程映像寄存器的状态不会随之改变。
关于EEPROM，只有说法C是错误的，它可以读写。
关于S7-200，说法B是错误的，它属于紧凑型PLC。
存储器AI、AQ可以使用双字寻址方式来存取信息，但不是只能使用。
较复杂、要求较高的系统一般选用紧凑型PLC，不是模块式PLC。
系统程序是由PLC生产厂家编写的，固化到ROM中，不是RAM。
可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
PLC最主要的应用领域是数字量控制，不是模拟量控制。
RAM是随机存取存储器的英文缩写。
PLC是可编程逻辑控制器的英文缩写。
以字为单位存取累加器时，是访问累加器的高16位。
CTUD计数器在达到预设值PV时会停止计数，因此正确答案为T。
可编程控制器是一种专为工业环境下应用而设计的电子系统，因此正确答案为T。
当I/O中断队列溢出时，中断队列溢出状态位SM4.1会被置1，因此正确答案为B。
当定时中断队列溢出时，中断队列溢出状态位SM4.2会被置1，因此正确答案为C。
MOVB指令表示字节传送指令，因此正确答案为A。
LDB=IN1，IN2语句中使用了比较符号“<”，用来比较两个数大小，因此正确答案为B。
S7-200系列可编程控制器的三类中断源中，优先级最高的是通信中断，因此正确答案为A。
禁止处理所有中断事件的指令是DISI，因此正确答案为B。
语句“RRWOUT,N”描述的是字循环右移，因此正确答案为C。

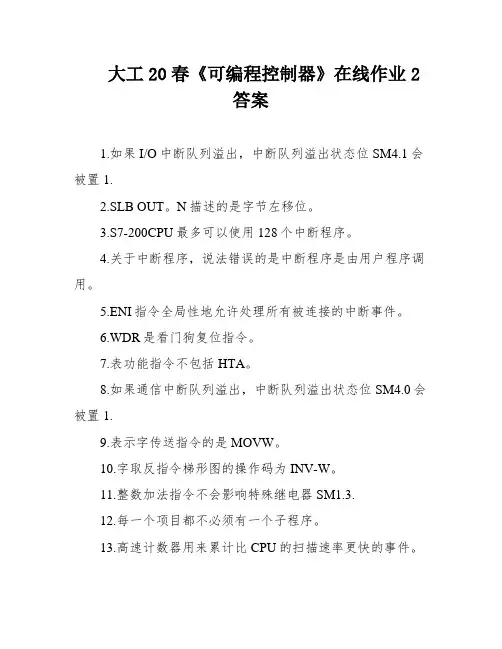

大工20春《可编程控制器》在线作业2答案
大工20春《可编程控制器》在线作业2答案1.如果I/O中断队列溢出，中断队列溢出状态位SM4.1会被置1.2.SLB OUT。
N描述的是字节左移位。
3.S7-200CPU最多可以使用128个中断程序。
4.关于中断程序，说法错误的是中断程序是由用户程序调用。
5.ENI指令全局性地允许处理所有被连接的中断事件。
6.WDR是看门狗复位指令。
7.表功能指令不包括HTA。
8.如果通信中断队列溢出，中断队列溢出状态位SM4.0会被置1.9.表示字传送指令的是MOVW。
10.字取反指令梯形图的操作码为INV-W。
11.整数加法指令不会影响特殊继电器SM1.3.12.每一个项目都不必须有一个子程序。
13.高速计数器用来累计比CPU的扫描速率更快的事件。
14.在梯形图中，程序被划分为网络，一个网络中可以有多块独立电路。
15.梯形图网络中不可以有断路、开路和反方向的能流。
16.使用子程序可以简化程序代码和减少扫描时间。
B:错正确答案: T17: 错。
无条件子程序返回指令是RET。
18: 对。
19: 错。
字整数比较指令比较两个字整数大小，若比较式为真，该触点闭合。
20: 错。
中断程序是由中断请求触发，不是由用户程序调用。
1: 正确答案是B，即SM4.1.2: 正确答案是B，即字节左移位。
3: 正确答案是C，即128个中断程序。
4: 正确答案是D，即中断程序不是由用户程序调用。
5: 正确答案是A，即ENI指令。
6: 正确答案是A，即看门狗复位指令。
7: 正确答案是D，即HTA指令。
8: 正确答案是A，即SM4.0.9: 正确答案是B，即MOVW指令。
10: 正确答案是B，即INV-W。
11: 正确答案是F，整数加法指令不会影响特殊继电器SM1.3.12: 正确答案是T，每一个项目都应该有一个子程序。
13.正确答案: 真高速计数器用于累计比CPU扫描速率更快的事件，这是真的。
14.正确答案: 真在梯形图中，程序被分成网络，每个网络只能有一个独立电路，这是正确的。

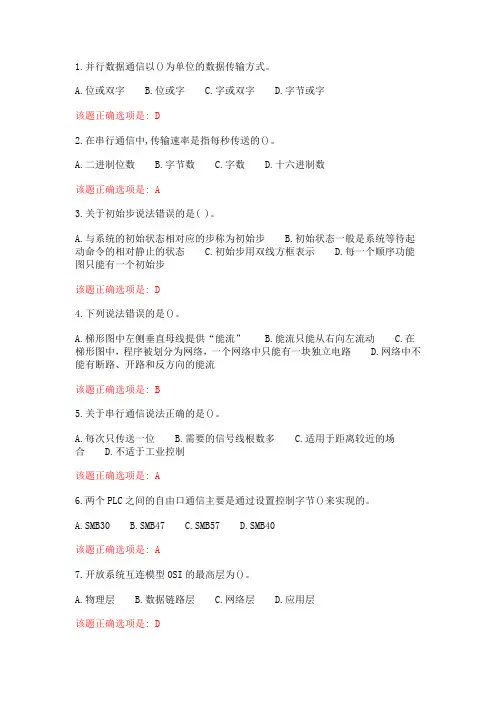

大工21春《可编程控制器》在线作业3满分答案
1.并行数据通信以()为单位的数据传输方式。
A.位或双字B.位或字C.字或双字D.字节或字该题正确选项是: D2.在串行通信中,传输速率是指每秒传送的()。
A.二进制位数B.字节数C.字数D.十六进制数该题正确选项是: A3.关于初始步说法错误的是( )。
A.与系统的初始状态相对应的步称为初始步B.初始状态一般是系统等待起动命令的相对静止的状态C.初始步用双线方框表示D.每一个顺序功能图只能有一个初始步该题正确选项是: D4.下列说法错误的是()。
A.梯形图中左侧垂直母线提供“能流”B.能流只能从右向左流动C.在梯形图中，程序被划分为网络，一个网络中只能有一块独立电路D.网络中不能有断路、开路和反方向的能流该题正确选项是: B5.关于串行通信说法正确的是()。
A.每次只传送一位B.需要的信号线根数多C.适用于距离较近的场合 D.不适于工业控制该题正确选项是: A6.两个PLC之间的自由口通信主要是通过设置控制字节()来实现的。
A.SMB30B.SMB47C.SMB57D.SMB40该题正确选项是: A7.开放系统互连模型OSI的最高层为()。
A.物理层B.数据链路层C.网络层D.应用层该题正确选项是: D8.以下不属于并行通信特点的是( )。
A.传输速度快B.以字节或字为单位进行传输C.传输线的根数多D.一般用于远距离的数据传输该题正确选项是: D9.关于RS-485通信协议说法错误的是()。
A.采用半双工通信方式B.采用全双工通信方式C.只有一对平衡差分信号线D.不能同时发送和接收信号该题正确选项是: B10.以下关于PPI协议说法错误的是()。
A.为点对点接口协议B.为多点接口协议C.是主/从协议D.可以用于S7-200 CPU之间的通信该题正确选项是: B11.PPI、MPI、PROFIBUS-DP协议都可以在RS-485网络上通信。
T.对 F.错该题正确选项是: T12.RS-232串行通信的传输速率较高,可以远距离传输。

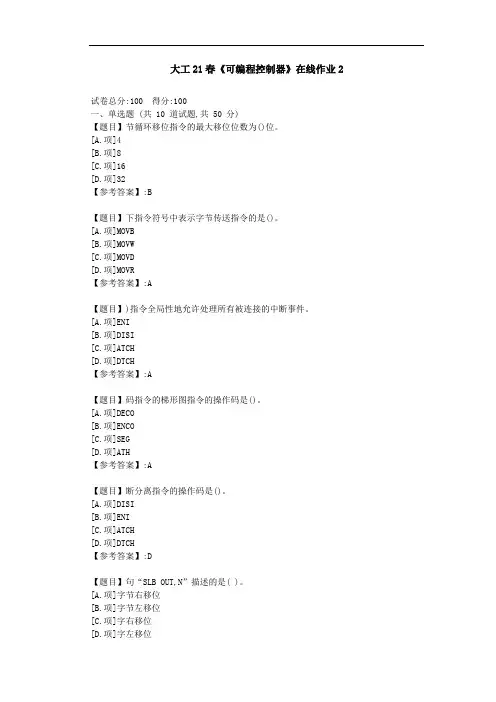

大工21春《可编程控制器》在线作业2-参考答案
大工21春《可编程控制器》在线作业2
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
【题目】节循环移位指令的最大移位位数为()位。
[A.项]4
[B.项]8
[C.项]16
[D.项]32
【参考答案】:B
【题目】下指令符号中表示字节传送指令的是()。
[A.项]MOVB
[B.项]MOVW
[C.项]MOVD
[D.项]MOVR
【参考答案】:A
【题目】)指令全局性地允许处理所有被连接的中断事件。
[A.项]ENI
[B.项]DISI
[C.项]ATCH
[D.项]DTCH
【参考答案】:A
【题目】码指令的梯形图指令的操作码是()。
[A.项]DECO
[B.项]ENCO
[C.项]SEG
[D.项]ATH
【参考答案】:A
【题目】断分离指令的操作码是()。
[A.项]DISI
[B.项]ENI
[C.项]ATCH
[D.项]DTCH
【参考答案】:D
【题目】句“SLB OUT,N”描述的是( )。
[A.项]字节右移位
[B.项]字节左移位
[C.项]字右移位
[D.项]字左移位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

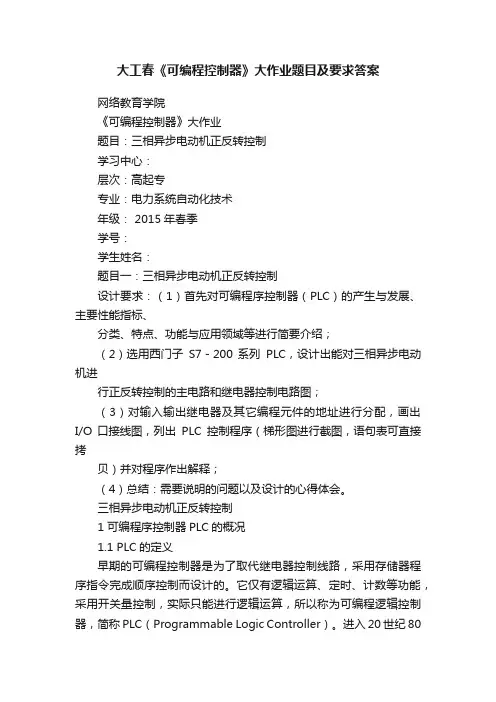

网络教育学院《可编程控制器》大作业题目：三相异步电动机正反转控制学习中心：层次：高起专专业：电力系统自动化技术年级： 2015年春季学号：学生姓名：题目一：三相异步电动机正反转控制设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）选用西门子S7－200 系列PLC，设计出能对三相异步电动机进行正反转控制的主电路和继电器控制电路图；（3）对输入输出继电器及其它编程元件的地址进行分配，画出I/O 口接线图，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的心得体会。
三相异步电动机正反转控制1 可编程序控制器PLC的概况1.1 PLC的定义早期的可编程控制器是为了取代继电器控制线路，采用存储器程序指令完成顺序控制而设计的。
它仅有逻辑运算、定时、计数等功能，采用开关量控制，实际只能进行逻辑运算，所以称为可编程逻辑控制器，简称PLC（Programmable Logic Controller）。
进入20世纪80年代后，采用了16位和少数32位微处理器构成PLC，使得可编程逻辑控制器在概念、设计、性能上都有了新的突破。
采用微处理器之后，这种控制器的功能不再局限于当初的逻辑运算，增加了数值运算、模拟量的处理、通信等功能，成为真正意义上的可编程控制器（Programmable Controller ），简称为PC 。
但是为了与个人计算机PC （Personal Computer ）相区别，长将可编程控制器仍成为PLC 。
随着可编程控制器的不断发展，其定义也在不断变化。
国际电工委员会（IEC ）曾于1982年11月颁布了可编程控制器标准草案第一稿，1985年1月发表了第二稿，1987年2月又颁布了第三稿。
1987年颁布的可编程控制器的定义如下：“可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。
它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算等操作，并通过数字式和模拟式的输入、输出，控制各种类型的机械或生产过程。
可编程控制器及其相关的外围设备，都应按易于工业控制系统形成一个整体、易于扩展其功能的原则设计。
1.2 PLC 的工作原理PLC 实质上是一种专用与工业控制的计算机，其硬件结构基本上与微型计算机相近，在结构上分为固定式和组合式（模块式）两种，固定式PLC 包括CPU 板，I/O 板，显示面板，内存块，电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC 包括CPU 模块，I/O 模块，内存模块，电源模块，底板或机架。
这些模块可以按照一定的规则组合配置。
按照可编程控制器系统的构成原理，可编程控制器系统由传感器，可编程控制器和执行器组成，可编程控制器通过循环扫描输入端口的状态，执行用户程序来实现控制任务，其操作过程如上图1所示。
PLC 输入模块的输入信号状态与传感器信号相对应，为传感器信号经过隔离和滤波后的有效信号。
开关量输入电路通过识别传感器0、1电平，识别开关的通断。
信号状态，并入映像寄存器区域；CPU 根信号，并将其处理的结果送现代的PLC 已经具备了处理模拟量的功能，但是PLC 输出模块具有一定的负载驱动器。
在PLC处于运行状态时，从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
1.3 PLC的应用领域目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、保及文化娱乐等各个行业，使用情况大致可归纳为以下几类：（1）开关量的逻辑控制这是PLC最基本、最广泛的应用领域，可用它取代传统的继电器控制电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，又可用于多机群控制及自动化流水线。
如电梯控制、高炉上料、注塑机、印刷机、组合机床、磨床、包装生产线、电镀流水线等。
（2）模拟量控制在工业生产过程中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。
为了使PLC能处理模拟信号，PLC厂家生产有配套的A/D、D/A转换模块，使PLC 可用于模拟量控制。
（3）运动控制PLC可以用于圆周运动或直线运动的控制。
从控制机构配置来说，早期直接用开关量I/O 模块连接位置传感器和执行机构，现在可使用专门的运动控制模块。
广泛的运用于各种机床、机械、机器人、电器等场合。
（4）过程控制这是对温度、压力、流量等模拟量的闭环控制。
PLC能编制各种控制算法程序，完成闭环控制。
PID控制时一般闭环控制系统中常用的控制方法。
PID处理一般是运行专用的PID子程序。
过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用（5）数据处理现代PLC具有数学运算、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据采集、分析及处理。
这些数据可以与存储在存储器中的参考值比较。
一般用于大型系统，如无人控制的柔性制造业。
（6）通信及联网PLC通信包含PLC之间的通信以及PLC与其他智能设备间的通信。
在工业自动化网络发展加快前提下，厂家都十分重视PLC的通讯功能，纷纷推出各自的网络系统，通讯十分方便。
1.4 PLC的发展趋势1969年，美国数字设备公司（DEC）首先研制出第一台符合要求的控制器，即可编程逻辑控制器，并在美国GE公司的汽车自动装配上试用获得成功。
此后，这项技术迅速发展，从美国、日本、欧洲普及到全世界。
总的来说发展趋势如下：(1)向高速度、大容量方向发展为了提高PLC的处理能力，要求PLC具有更好的响应速度和更大的储存容量。
(2)向超大型、超小型两个方向发展。
以适应不同类型的自动控制系统的需要。
(3)PLC大力开发智能模块，加强联网通信功能。
为了扩大适用范围，厂家还制定了通用的通信彼岸准，已构成更大的网络系统。
(4)增强外部故障的检测与处理能力。
外部故障的几率很大，因此，PLC厂家致力于研制、发展用于检测外部故障的专用智能模块，进一步提高系统的可靠性(5)编程语言多样化。
PLC结构不断发展的同时,PLC的编程语言也越来越丰富。
多种语言并存、互补与发展是PLC进步的一种趋势。
2 三相异步电动机正反转控制电路的特点与应用2.1 三相异步电动机正反转控制电路的特点2.1.1 三相异步电动机正反转控制电路的主、控制电路1.主电路如图2-1主电路接触器KM1、KM2分别闭合，完成换相实现电动机正反转。
KM1、KM2不能同时闭合，否则, 会造成主电路两相短路。
电路用FR实现过载保护。
2.控制电路控制电路实质是由两条并联的启动支路组成，但为了生产、安全的需要又在各支路中辅加了制约触头。
图2-1 三相异步电动机继电器接触器控制电路2.1.2按钮、接触器联锁的正反转控制电路特点及应用分析1.接触器联锁正反转控制电路如图2-1, 右部分是其控制电路, 它由两条启动支路构成, 且在对方支路中相互串联上彼此的常闭辅助触头, 使一接触器线圈得电吸合后另一个接触器因所串联的常闭辅助触头断开而受到制约无法得电, 保证了KM1, KM2不能同时得电, 从而可靠地避免了两相电源短路事故的发生, 电路安全、可靠。
这种在一个接触器得电动作时通过其常闭辅助触头使另一个接触器不能得电动作的作用称为联锁或互锁。
该电路要改变电动机的转向必须先按下停止按钮使接触器失电, 各触头断开恢复原状解除联锁, 再按下反转启动按钮, 电动机才能反转。
2.按钮联锁正反转控制电路如图2-1右图, 它将图左中的正、反转控制按钮SB1、SB2换成复合按钮, 用对应的常闭触头代替接触器相应的常闭辅助触头构成联锁完成正反转控制。
这样电动机改变转向时, 可直接按下反转相对于另一转向按钮即可, 而不必先按停止按钮, 同时保证了两个接触器KM1、KM2线圈不会同时得电闭合。
例如, KM1吸合电动机正转时, 按下反转按钮SB2, 串联在KM1线圈支路中SB2的常闭触头先断开, 使KM1线圈失电, 其主触头、自锁辅助触头断开, 电动机断电但仍惯性运转。
SB2按下后经过一定的行程, 其常开触头闭合, 接通反转控制电路, 电动机反转。
3.按钮与接触器联锁的正反转控制电路的应用分析接触器联锁正反转控制电路适用于重载拖动的机床等不能或不需要由一个转向立即换为另一个转向的机械设备, 以减小换相对设备的机械冲击力和电机绕组受到的反接电流冲击, 起到保护设备, 延长其使用寿命的作用。
而按钮联锁正反转控制电路虽操作方便, 但安全欠佳, 不可靠。
例如, 当正转接触器KM1吸合后主触头发生熔焊或动铁芯被杂物卡住等故障时, 即使线圈失电, 主触头也无法分开, 这时若按下反转按钮, SB2, KM2得电动作, 主触头闭合造成电源两相短路。
2.2 交流接触器的正反转自动控制线路工作过程及分析当通电以后，按下SB2，KM1接通电动机开始正转，同时KM1常开开关闭合，实现自锁，常闭开关断开，KM1'也闭合，所以KT1开始计时， 30秒后，KT1的常开开关闭合，同时KM2吸合，KM2常闭开关断开，KM1停止工作，KM1常开开关断开，KM2常开开关闭合，实现自锁，电动机开始反转，KT2开始计时，当计时到30秒之后，KT2的常开闭合，KM2接通，吸合，如此反复，实现三相异步电动机延时正反转的控制，从而带动机器的正反转。
达到延时停车的控制。
其操作简便、安全易于控制。
2.3 PLC的选择PLC高性能小型可编程控制器，具有较高的性价比，应用广泛。
它不仅具备了以往的小型PLC所具有的功能，而且还可连接可编程控制终端,尽可能使安装空间最小化，并实现了具有2点-7点输入输出点数的弹性构成，为了节省节点的个数，它们采用整体式和模块式相结合的叠装式结构。
只有选择了符合要求的产品才能达到既可靠又经济的要求，西门子公司s7-200系列的PLC适合本次实验的要求，因此我们选择西门子列型号的可控制编程器。
图2-2 交流接触器的正反转自动控制线路2.4 输入输出定义根据对控制任务的分析，我们将输入输出定义如下表2.1所示:起动按钮SB1接于输入继电器I0.0端，反转启动按钮SB2,接于输入继电器I0.1端，停止按钮SB3接于输入继电器I0.2端正转接触器接于输出继电器Q0.0端；反转接触器接于输出继电器Q0.1端。
表2.1输入输出对应表2.5 输入输出接线图三相异步电动机正反转的控制要求，本模块所用的器件有：PLC控制单元，正转起动按钮SB1，反转起动按钮SB2，停止按钮SB3，交流接触器KM1、KM2、。
此外为了防止主电路短路KM1、KM2在硬件上互锁。
输入／输出端口接线如下图所示：图2-3 PLC外部接线图1.梯形图程序2.语句表程序LD I0.0O Q0.0AN I0.2AN I0.1AN Q0.1= Q0.0LD I0.1O Q0.1AN I0.2AN I0.0AN Q0.0= Q0.10总结通过做本课题，我巩固并掌握了三相异步电动机的基本理论知识，较为全面地应用了控制电路的知识，熟悉了现代中小型电动机的发展，加深了对课本知识的进一步了解，同时也对PLC有了更深的掌握。
