ycy14-1b轴向变量泵调节说明

名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。

由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。

它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。

由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。

它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

使用须知
1. 油泵可以用支座或法兰安装，泵和原动机应采用共同的基础支座，法兰和基础都应有足够的刚性，对于流量大于（或等于）160L/min 的泵，不宜安装在油箱上。

2. 泵的传动轴与原动机输出轴间的同轴度误差应不大于Φ0.05。

3. 泵和原动机输出轴间应采用弹性联轴器联接，并严禁在泵轴上安装皮带轮或齿轮驱动油泵，若一定要皮带轮或齿轮与泵联接，则应加一对支座来安装皮带轮或齿轮，该支座与泵轴的同轴度误差应不大于Φ0.05。

4. 油箱设计，接管布置与辅件设置等，都应符合机械工业出版社92 版“机械设计手册”5 卷P727 中的要求或其它手册中的有关规定，且在油箱灌油之前，油箱、管道须经酸洗或磷化处理，整个系统应清洗干净，灌油时应采用滤油机对油液进行滤清。

5. 在使用过程中，严禁由于系统发热而将油箱盖或注油孔打开，防止灰尘及其它脏物进人油箱。

6. 油泵宜采用倒灌自吸，不得己而将油泵安装在油箱上或立式安装自吸时，自吸高度不得大于500 mm，且限于全排量起动。

7. 在油泵吸油管道上不允许安装滤油器．吸油管道通径不小于推荐的数值，吸油管道上的截止阀通径应比吸油管道通径大一档，吸油管道长L < 2000mm ，管道弯头不多于两个。

8. 油泵的泄油管应直接接油箱，回油背压应不大于0.05Mpa。

9. 油泵启动前，必须通过壳上的泄油口向泵内灌满清洁的工作油。

启动时应先点动数次，油流方向和声音都正常后，在低压下运转5～10 分钟，然后投入正常运行。

10.工作介质：推荐使用N46抗磨液压油。

如使用其他液压油，要求E50＝3～5 . 粘度指数大于90。

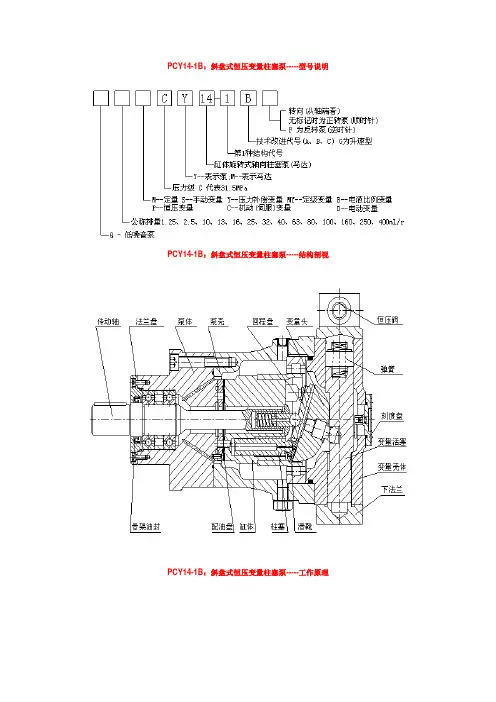

PCY14-1B：斜盘式恒压变量柱塞泵-----型号说明PCY14-1B：斜盘式恒压变量柱塞泵-----结构剖视PCY14-1B：斜盘式恒压变量柱塞泵-----工作原理主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。

泵的输出恒压值，根据需要，在调压范围内可以无级调定，泵的结构见图6，该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油；当泵在调定恒压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。

反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

PCY14-1B：斜盘式恒压变量柱塞泵-----系列规格在公称压力为31.5MPa下，还派生有1.25、5、13、16、32、100ml/r排量规格PCY14-1B：斜盘式恒压变量柱塞泵-----功率计算N=QP/(60η)(Kw ) 实际使用的电机功率Q——流量L/min(实际使用流量)P——压力MPa(实际使用压力)η——总效率可取0.85用户可按实际使用负荷照上列公式计算后选用电机。

400YCY14-1B自动变量柱塞泵的详细描述：YCY型轴向柱塞泵YCY型轴向柱塞泵（10YCY-250YCY）结构原理简述该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。

反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。

下图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。

AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。

调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。

这种变量型式的特性曲线是近似地按恒功率变化。

上述特性的转换点A1和D1的参数可按以下方法计算：例如：已知某一机器的工艺特性要求泵的最大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：其中：ηP1—泵在P1的总效率ηPmax—泵在Pmax的总效率在本系列泵中，可取ηP1/ηPmax≈1原动机的功率选择可以按下式：NH=Pmax·Q1/60η其中η可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。

）结构图特性曲线10.25（32）40.63（80）YCY14-1B（括号内为YGY）160.250.（400）YCY14-1B。

名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。

由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。

它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

实验一液压油粘度及粘度指数测定实验一、概述１、粘度流体受外力作用下流动时，在流体分子间产生摩擦力或切应力的性质，叫作流体的粘性。

粘性的大小可用粘度表示，粘度是流体最重要的特性之一，是选择液压油的主要指标，粘度大小直接影响着液压传动装置的工作，效率和灵敏性以及使用寿命。

常用的表示粘度大小的单位制有动力粘度（μ），运动粘度（γ）和相对粘度，目前我国主要采用运动粘度。

动力粘度和运动粘度又称为绝对粘度，它们是理论分析和推导中经常使用的粘度单位，都难以直接测量，因此，工程上常采用另一种可用仪器直接测量的粘度单位，即相对粘度。

相对粘度又称为条件粘度，各国采用的相对粘度单位有所不同，有的用赛氏粘度（SSU），有的用雷氏粘度（°R），有的用巴氏粘度（°B），我国采用恩氏粘度（°E）。

用恩氏粘度计来测定，其方法是将200（厘米） 3 被试液在某种温度下恩氏粘度计小孔（孔径为2.8厘米）流完所需的时间T t 与同体积蒸馏水在20℃时流完所需时间T 20水之比，该比值就是被试油在温度t℃时的恩氏粘度，用符号°E t 表示。

工业上一般以20℃、50℃和100℃作为测定恩氏粘度的标准温度，相应恩氏粘度符号为°E 20 ，°E 50 和°E 100 ，恩氏粘度和运动粘度的换算可用下述近似经验公式：运动粘度(厘斯)或运动粘度(厘米 2 /秒)或者由有关手册中图表上查得。

２、粘度指数液压油的粘温性能呆用粘度指数（ V 。

1）来表示，它表示被测试油液的粘度随温度变化的程度与标准油的粘度随温度变化的程度之间的相对比较值，如图１所示，粘度指数越大，油的粘度随温度变化的程度就越小，即油的粘温性能越好,液压油的粘温指数要求在90以上，优良的在100以上。

粘度指数（V 。

I）一般采用如下公式求出：式中： U---是被试油在37.8℃（100°F）时的运动粘度。

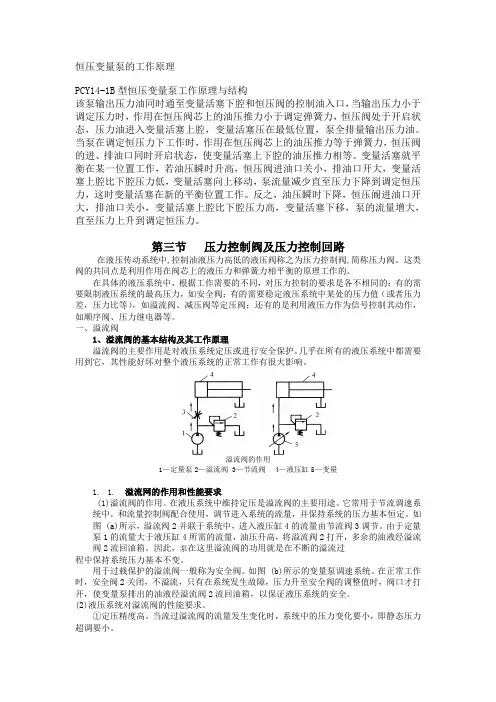

恒压变量泵的工作原理PCY14-1B型恒压变量泵工作原理与结构该泵输出压力油同时通至变量活塞下腔和恒压阀的控制油入口，当输出压力小于调定压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油。

当泵在调定恒压力下工作时，作用在恒压阀芯上的油压推力等于弹簧力，恒压阀的进、排油口同时开启状态，使变量活塞上下腔的油压推力相等。

变量活塞就平衡在某一位置工作，若油压瞬时升高，恒压阀进油口关小，排油口开大，变量活塞上腔比下腔压力低，变量活塞向上移动，泵流量减少直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。

反之，油压瞬时下降，恒压阍进油口开大，排油口关小，变量活塞上腔比下腔压力高，变量活塞下移，泵的流量增大，直至压力上升到调定恒压力。

第三节压力控制阀及压力控制回路在液压传动系统中,控制油液压力高低的液压阀称之为压力控制阀,简称压力阀。

这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相平衡的原理工作的。

在具体的液压系统中，根据工作需要的不同，对压力控制的要求是各不相同的：有的需要限制液压系统的最高压力，如安全阀；有的需要稳定液压系统中某处的压力值（或者压力差，压力比等），如溢流阀、减压阀等定压阀；还有的是利用液压力作为信号控制其动作，如顺序阀、压力继电器等。

一、溢流阀1、溢流阀的基本结构及其工作原理溢流阀的主要作用是对液压系统定压或进行安全保护。

几乎在所有的液压系统中都需要用到它，其性能好坏对整个液压系统的正常工作有很大影响。

溢流阀的作用1—定量泵2—溢流阀 3—节流阀 4—液压缸5—变量1. 1.溢流网的作用和性能要求(1)溢流阀的作用。

在液压系统中维持定压是溢流阀的主要用途。

它常用于节流调速系统中，和流量控制阀配合使用，调节进入系统的流量，并保持系统的压力基本恒定。

如图 (a)所示，溢流阀2并联于系统中，进入液压缸4的流量由节流阀3调节。

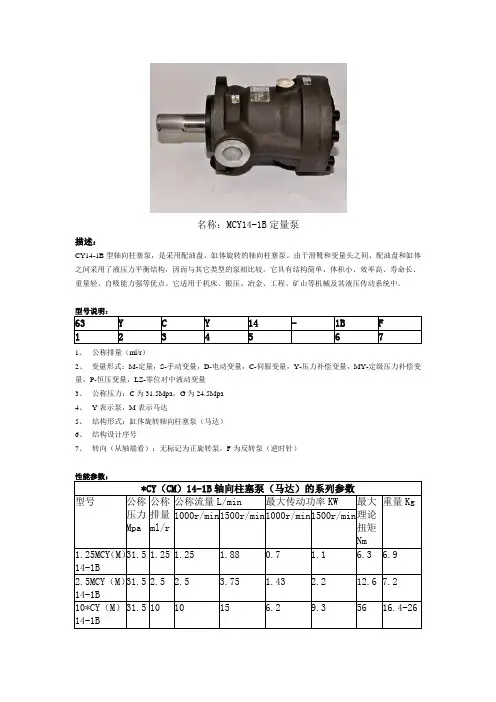

名称：MCY14-1B定量泵
使用注意事项：
★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）
★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

★本泵有一定的自吸能力，可安装在油箱上面使用，吸入高度不大于0.5m。

但对于流量大于160L/min的泵推荐采用倒灌自吸。

★泵在第一次启动时前，必须通过泄油口向泵壳体内灌满清洁的工作油液，否则不能启动！
★油泵壳体内要求承受一定的压力，但由于受回转密封圈和压力补偿变量泵上的法兰密封垫的限制，壳体内压力不宜超过0.5Mpa。

同时泄油管应尽可能选大，并尽可能直接回油箱。

★工作介质，推荐使用20号或30号液压油，也可采用E50=3~5，粘度指数不大于90的机械油。

正常工作油温10~65℃。

★使用新泵时，更换清洁液压油；使用过程中，定期检查油液的清洁度，并定期更换液压油，以提高油泵的使用寿命和使用效率。

★用户可按实际使用负荷计算油泵传动功率选用电机，选用电机功率应不低于计算值。

计算公式：N=Q*P/60*η（千瓦）
其中Q---实际使用流量（L/min）
P--------实际工作压力（Mpa）
η------总效率（可取0.85）
★本产品不带支座出厂，用户如需支座，可另行订货。

轴向柱塞泵简介
轴向柱塞泵是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。

轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。

由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。

MCY14-1B：定量柱塞泵 SCY14-1B：手动变量柱塞泵 YCY14-1B：压力变量柱塞泵 BCY14-1B：电液控制柱塞泵 PCY14-1B：恒压变量柱塞泵。
