ABB低压电器元件选型手册(可编辑)

ABB低压电器元件选型技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax限流型塑壳断路器 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

ABB低压电器元件选型技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

1.1.1 Emax空气断路器∙∙∙∙∙∙∙∙例如: 框架框架电流分断能力额定电流脱扣器极数安装方式附件控制电压技术参数框架:解释 E1 Iu = 800~1250A E1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流： 12 1250A（E1，1250A--E6，6300A）脱扣器： PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流： R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式： WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，M 代号 E1Isomax塑壳断路器∙∙∙∙框架框架电流额定电流分断能力 1.1.2∙∙∙∙例如:脱扣器（TM热敏电磁脱扣器型无须提供）极数安装方式附件控制电压 TM热敏电磁脱扣器型：技术参数框架: 代号 S2 解释 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力： S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流： 160A 参阅框架额定电流： R125 125AS1-125, 10A----S6-800, 800A极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线EF: 加长前接线ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M微处理器脱扣器型：技术参数框架:解释 S4 I=160,250S4 I=160,250S5 I=400,630S6 I=630,800S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA数值请查样本S5: N / H / L KA数值请查样本S6: N / S / H / L KA数值请查样本S7: S / H / L KA数值请查样本S8: H / V（新品）KA数值请查样本框架电流： 250 参阅框架额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M代号 S4Isomax限流型塑壳断路器∙∙∙∙∙∙框架框架电流额定电流分断能力极数安装方式附件控制电压 1.1.3 例如: 技术参数框架: 代号解释 S3S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA参阅框架80AS2X-80: 1~80(19档), 3P,单磁 (参见样本) S2X-100:1~100(16档), 3P, 参见样本 S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 6303极（3或4极可选）F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线分断能力： X 框架电流：额定电流： 125 R80 极数：安装方式： 3P FEFES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器∙∙∙∙∙∙∙例如:1.1.4 框架框架电流额定电流极数安装方式排列附件控制电压技术参数代号解释框架、分断能力、框架电流： S2N-160只有两种S2N-160，S3N-250额定电流： R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁.极数： 4P 4P安装方式： FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列： V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M电源自动切换装置DPT1.1.5∙切换回路数∙额定电流例如:技术参数切换回路数：额定电流：代号解释 SE SE双电源切换，TE三电源切换 1600 1600A主回路电流Isomax低压塑壳断路器配合剩余电流保护继电器 RC212 1.1.6∙框架电流∙安装方式例如:技术参数额定电流：安装方式：代号 2（代码）垂直安装解释配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 垂直安装与断路器叠装: 垂直安装与断路器并装: 水平安装RCD∙剩余动作电流例如:技术参数代号剩余动作电流: 0.03解释 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器RCQ1.1.7∙互感器内径例如:RCQ技术参数互感器内径:代号 110mm解释Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径接触器系列接触器1.2.11.2.1a∙主回路电流∙控制电压（交、直流）∙极数∙辅助触头数量例如:技术参数主回路电流: 极数:代号 30 30 10辅助触头数量控制电压（交、直流） ac220V解释 30A 3常开前一位代表常开，后一位代表常闭，数字为数量一常开前一位代表常开，后一位代表常闭，数字为数量交流220VTA热过载继电器 1.2.1b∙热脱扣电流∙轻重载（450以上）例如:技术参数主回路电流: 轻重载：代号450 DU解释 450A DU普通 DU普通 SU重载中间继电器 1.2.1c∙触点数、主触点组合方式（常开、常闭）∙控制电压、交、直流操作例如:技术参数代号触点数、主触点组合方式： 63 控制电压、交、直流操作：解释6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压ac220VESB接触器1.2.1d∙额定电流∙主触点组合方式（常开、常闭）∙控制电压、交、直流操作∙灯具应用请参阅样本例如:技术参数额定电流：代号 63触点数、主触点组合方式： 31控制电压、交、直流操作：灯具应用：控制电压ac220V请参阅样本解释 63A 20 对AC1/AC7a负载 24 对AC1/AC7a负载 40 对AC1/AC7a负载 63 对AC1/AC7a负载 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13 ESB40: 可选: 40 ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量电动机起动器 1.2.2∙框架电流和分断能力∙热脱扣电流例如:技术参数框架电流和分断能力：代号 325额定电流 20解释MS325 50KA，0.1-25A MS325 50KA，0.1-25A MS450 50kA，16~50A MS451 50KA，16~50A MS495 50KA，40~100A MS496 100KA，40~100A MS497100KA，16~100A 20APSS、PST、PSTB软启动器∙电机额定电流（结合功率考虑）∙负载类型（重、轻载）∙控制电源电压例如:1.2.3技术参数代号电机额定电流： 18/30 负载类型（重、轻载）：参阅样本控制电源电压：参阅样本解释18A外接法/30A内接法（PSS）开关熔断器组 OS、OESA∙额定电流∙极数例如:1.3.1技术参数额定工作电流：极数：代号 250 3P 解释 250A 3极负荷开关/隔离开关 OT、OETL ∙额定电流∙极数例如:1.3.2技术参数额定工作电流：极数：代号 250 3P解释 250A 3极Easyline熔断丝切换隔离开关XLP三极∙额定电流例如：1.3.3技术参数额定电流：代号 00解释 160A按照样本根据电流选择型号微型断路器 1.4.1∙额定电流∙极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）∙分断能力∙脱扣特性（B、C、D、K等）例如:技术参数极数:代号261脱扣特性： C额定电流：20解释 1极最后位数字为可选项，1为1极，2为2极…依此类推 CB、C、D、K、Z根据样本，由不同系列不同电流而不同 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 DS250S∙∙∙∙∙例如:1.4.2额定电流极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) 分断能力脱扣特性（B、C）剩余电流动作电流技术参数极数：代号DS253解释 3极脱扣特性： C 40 0.03额定电流：剩余电流动作电流：最后位数字为可选项，2为2极…依此类推（无1极） CB、C两种 40A根据样本，由不同系列有不同电流范围 30mADS9∙额定电流∙极数(最后位数字为可选项，1为1极，2为2极。

低压产品目 录页1.断路器空气断路器 - Emax 空气断路器 - New Emax 空气断路器 - Megamax 塑壳断路器 - Isomax 漏电保护组件/漏电保护继电器 塑壳断路器 - Tmax 双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器建筑用接触器 - ESB (导轨安装)手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电机控制/保护器件指示装置接线端子3.开关及熔断器组开关熔断器组 - OS/OESA (32…800A)负荷开关 - OT/OETL (16…3150A)熔丝开关 - Easyline/Fastline 4.终端配电保护建筑电器元件电涌保护器 - OVR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。

ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。

0/1ABB 低压电器元件选用手册1234567...................................................................................... 1/1-3.............................................................................. 1/4-7................................................................................ 1/8-9................................................................................ 1/10-15........................................................................ 1/16.................................................................................. 1/17-20............................................................................ 1/21............................................................................... 1/22-23..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................ 2/9......................................................................... 2/10-12.......................................................... 2/13................................................................................... 2/14-22................................................................................................. 2/23-24................................................................................................. 2/25-26............................................................. 3/1................................................................ 3/2-3........................................................................ 3/4-5............................................................................................. 4/1-13........................................................................................ 4/14..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................ 6/1-4.............................................................................................. 6/5........................................................................................ 7/1-5。

电气工控配件选用参照目录1，接触器2，中间继电器3，时间继电器4，热继电器5极少使用电气元件不设参照，请自行按照标准选用1，刀闸开关1，直流接触器, 2，电磁式电压及电流继电器（只考虑中间继电器中的小继电器，）3，时间继电器（只考虑电子式时间继电器中的晶体管时间继电器）4，熔断器一、接触器选用参照施耐德LCl—D系列交流接触器交流接触器LCl-D系列交流接触器LCl-D系列交流接触器、IAI-D系列辅助触头组、IA2-D与LA3-D系列空气延时头、LC2-D系列机械联锁交流接触器LCl-D系列交流接触器适用于交流50Hz或60Hz，电压至660V电流至80A以下的电路，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器，并且可以和LRl-D系列热继电器直接插接安装组成电磁起动器。

型号含义：用于星三角启动用4．中间继电器 三、时间继电器 四、热继电器1．JR20系列热继电器 JR20系列热继电器是一种双金属片式热继电器，在电力线路中用于长期或间断工作的一般交流电动机的过载保护，并且能在三相电流严重不平衡时起保护作用。

JR20系列热继电器的结构为立体布置，一层为结构，另一层为主电路。

前者包括整定电流调节凸轮、动作脱扣指示、复位按钮及断开检查按钮。

JR20系列热继电器的规格、整定电流范围见表1-34。

JR20系列热继电器的动作特性及温度补偿性能见表1-35。

JR20系列热继电器的复位性能见表1-36。

LR1-D系列热继电器与LC1-D系列交流接触器插接组成电磁起动器。

LR1-D系列热继电器技术数据见表1-39。

,六、低压断路器微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

ABB电子版选型手册《ABB电子版选型手册》随着科技的迅速发展，电子设备已经成为我们日常生活和工业领域中不可或缺的一部分。

ABB（ASEA Brown Boveri）是一家全球领先的电力和自动化技术供应商，他们的产品在能源、工业、交通和基础设施领域中得到广泛应用。

为了帮助用户更好地选择适合其需求的ABB产品，本手册提供了详细的电子版选型指南。

## 第一部分：ABB简介在开始探讨ABB电子版选型手册之前，让我们先简要了解ABB公司。

ABB成立于1883年，总部位于瑞士苏黎世，拥有遍布全球的分支机构和办事处。

他们专注于电力传输、电力配电、工业自动化以及电动交通等领域，提供各种电子设备和解决方案，以满足不同行业的需求。

## 第二部分：为什么选择ABB电子设备在众多电子设备供应商中，ABB脱颖而出的原因在于其卓越的产品质量、可靠性和创新性。

以下是一些选择ABB电子设备的关键原因：1. **卓越的质量控制**：ABB以高标准的质量控制流程著称，确保其产品在各种环境下都能稳定运行。

2. **广泛的产品线**：ABB提供各种电子设备，包括变频器、电机、传感器、控制系统等，满足不同行业的需求。

3. **创新技术**：ABB不断投资于研发，推出领先市场的新技术和解决方案，有助于提高效率和可持续性。

4. **可持续性承诺**：ABB致力于减少环境影响，通过其产品和解决方案帮助客户降低能源消耗和排放。

## 第三部分：ABB电子版选型手册的优势ABB电子版选型手册是一份宝贵的资源，可以帮助用户快速准确地选择适合其需求的ABB电子设备。

以下是这一手册的主要优势：1. **详尽的产品信息**：手册提供了ABB各种产品的详细信息，包括规格、性能数据和应用领域。

2. **选型建议**：手册中包含专业的选型建议，帮助用户根据其具体需求和应用场景选择最合适的产品。

3. **案例研究**：通过实际案例研究，手册展示了ABB产品在不同行业中的应用，帮助用户更好地理解其潜在价值。

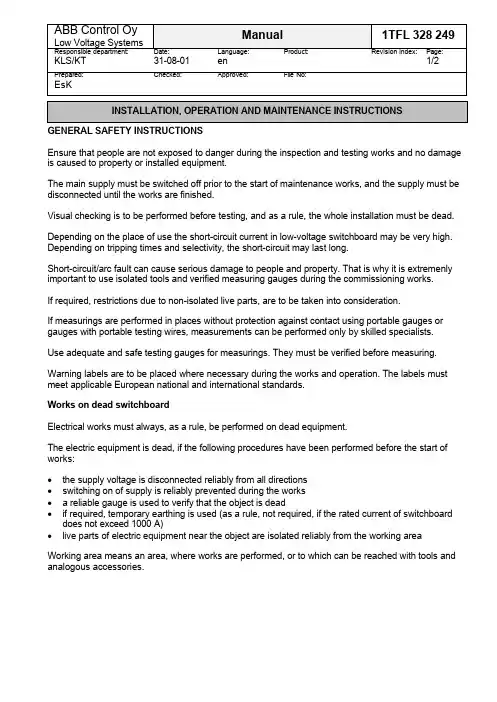

Prepared:Checked:Approved:File No:EsKINSTALLATION, OPERATION AND MAINTENANCE INSTRUCTIONSGENERAL SAFETY INSTRUCTIONSEnsure that people are not exposed to danger during the inspection and testing works and no damage is caused to property or installed equipment.The main supply must be switched off prior to the start of maintenance works, and the supply must be disconnected until the works are finished.Visual checking is to be performed before testing, and as a rule, the whole installation must be dead.Depending on the place of use the short-circuit current in low-voltage switchboard may be very high. Depending on tripping times and selectivity, the short-circuit may last long.Short-circuit/arc fault can cause serious damage to people and property. That is why it is extremenly important to use isolated tools and verified measuring gauges during the commissioning works.If required, restrictions due to non-isolated live parts, are to be taken into consideration.If measurings are performed in places without protection against contact using portable gauges or gauges with portable testing wires, measurements can be performed only by skilled specialists.Use adequate and safe testing gauges for measurings. They must be verified before measuring.Warning labels are to be placed where necessary during the works and operation. The labels must meet applicable European national and international standards.Works on dead switchboardElectrical works must always, as a rule, be performed on dead equipment.The electric equipment is dead, if the following procedures have been performed before the start of works:•the supply voltage is disconnected reliably from all directions•switching on of supply is reliably prevented during the works• a reliable gauge is used to verify that the object is dead•if required, temporary earthing is used (as a rule, not required, if the rated current of switchboard does not exceed 1000 A)•live parts of electric equipment near the object are isolated reliably from the working area Working area means an area, where works are performed, or to which can be reached with tools and analogous accessories.Prepared:Checked:Approved:File No:EsKINSTALLATION, OPERATION AND MAINTENANCE INSTRUCTIONS Procedures prior to connection of supply•check the reliability of the voltage probe to be used•check the point of disconnection of supply for a case of emergency•open•all section switches•switch-fuses•circuit-breakers•MCBs•install fuses, if cables have been connected•carry out insulation resistance measuring•if required, fix warning labels to live switchboard partsConnection of supply to the main switchboard•place warning labels “Caution - live switchboard” or analogous•switch the voltage on to the switchboard•verify or measure the voltage in a reliable manner•check the phase sequence for its adequacy•if required, connect the voltage to the control circuit•measure the correctness and voltage level•check in drawings that the voltage is not by mistake connected to places where other people are working•check the automatic disconnection of supply•check that all protections against contact are adequately placed•check that all doors and covers are closed and locked。
