低压配电设计规范(GB50054-95)第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便,制订本规范。
第1.0.2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属,合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本规范外,尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器,应符合国家现行的有关标准,并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应;二、电器的额定电流不应小于所在回路的计算电流;三、电器的额定频率应与所在回路的频率相适应;四、电器应适应所在场所的环境条件;五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器,应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力,应采用安装处预期短路电流周期分量的有效值,当短路点附近所接电动机额定电流之和超过短路电流的1%时,应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时,应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离,当隔离电器误操作会造成严重事故时,应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器:一、单极或多极隔离开关、隔离插头;二、插头与插座;三、连接片四、不需要拆除导线的特殊端子;五、熔断器。
第2.1.7条半导体电器严禁作隔离电器第2.1.8条通断电流的操作电器可采用下列电器一、负荷开关及断路器;二、继电器、接触器;三、半导体电器;四、10A及以下的插头与插座。
第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。
3.4 污染等级:3级。
3.5 安装类别:Ⅲ类。
3.6 安装条件:安装面与垂直面倾斜度不大于±5°。
3.7 冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。
4主要参数及技术性能AC-3AC-4AC-3AC-4型号额定工作电流(A)约定自由空气发热电流(A)380V 690V表14.1 NC1接触器的主要参数及技术性能指标(见表1)。
4.2 电寿命曲线。
线圈电压Us(V)50Hz 60Hz 50/60Hz24B5B6B736C5C6C748E5E6E7110F5F6F7127G5G6G7220M5M6M7240U5U6U7380Q5Q6Q7415N5N6N7440R5R6R7480T5T6T7500S5S6S7600X5X6X7660Y5Y6Y74.3 线圈额定控制电源电压Us及代号(见表2)。
表2NC1-09(Z)93.56.61.5202010000.87081.82.7~9NC1-12(Z)1258.92202010000.87081.82.7~9NC1-18(Z)187.7123.832NC1-25(Z)258.5184.440NC1-95(Z)95444921.395NC1-80(Z)80374917.395NC1-65(Z)6528421480NC1-50(Z)5024391280NC1-40(Z)4018.534960NC1-32(Z)3212217.550AC-15: 360VA DC-13: 33W Ith: 10A吸合电压为:85%Us 110%Us;释放电压为:20%Us 75%Us(直流为10%Us 75%Us)~~~吸合(VA)保持(VA)功率(W)功率(W)机械寿命(万次)50Hz交流线圈功率动作范围辅助触头基本参数AC-4(万次)20100070834~2010001101134~1060020020610~1060020020610~1580020020610~1580020020610~1580020020610~2080011011直流线圈功率111120202020201134~及拧紧力矩(N·m)0.8 1.2 1.2 3.53.5 3.51.21.2 1.23.53.53.54.04.0 4.042D5D6D7230P5P6P7400V5V6V7电动机功率(AC-4)kW B机械联锁机构热继电器B95(Z)]和75mm[NC1-40(Z)95(Z)] 型标~表7A max 47475757778484879696C max 82(116)87(122)95(131)100(138)116(173)116127127(188)122135E max 140.5(174.5)145.5(180.5)153.5(189.5)158.5(196.5)174.5(231.5)174.5174.5185.5(246.5)180.5180.5B max 76768686129129129129129129D max 120.5(154.5)125.5(160.5)133.5(169.5)138.5(176.5)154.5(211.5)154.5154.5165.5(226.5)160.5160.5a 34/3534/354040404040404040b 50/6050/604848105105105105105105Φ4.54.54.54.56.56.56.56.56.56.5型号NC1-09(Z)12(Z)~NC1-18(Z)NC1-25(Z)NC1-32(Z)NC1-4011(Z)6511(Z)~NC1-40046504~NC1-40086508~NC1-8011(Z)9511(Z)~NC1-80049504~NC1-80089508~L 60(95)61(96)70(107)71.6(120)78(135)78(135)7883(140)8383P 10.511.313.214.520202023.523.523.5S 8.610.411.7138.68.68.6121212注:a.L:主回路中,连接母线对地尺寸。
低压断路器一、低压断路器的分类低压断路器曾称自动开关是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器;低压断路器在电路中除起通断控制作用外,还具有保护功能,如过负荷、短路、欠压和漏电保护等;低压断路器可以手动直接操作和电动操作,有的还可以实现远方遥控操作;低压断路器的分类:低压断路器的分类方式很多按结构形式可分为:框架式断路器ACB又称开启式、万能式断路器;比如ABB的F、Emax系列、施耐德的M、MT 系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等;框架式断路器所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便;有手操动、储能式、非储能式以及电动式等操动形式;按安装方式可分为固定式和抽屉式两种,固定式外壳采用金属材料,外形尺寸较大,防护等级较低;抽屉式采用工程塑料外壳,结构较为紧凑,防护等级高,检修方便,多用在电源端总开关;过电流脱扣器有热磁式、电磁式单磁、电子式和智能化脱扣器等几种;断路器具有长延时、短延时、瞬时三段保护及接地保护,每种保护整定值均根据其壳架等级在一定范围内可选择或调整;随着微电子技术的发展,现在部分智能型断路器具有区域选择联锁功能,充分保证了动作的灵敏性和选择性;ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流,有的断路器的额定电流高达5000 A,额定短时耐受允许电流Icw 高达100kA 1S;这使得ACB的有很好的选择性和稳定性;ACB的功能完善但价格贵,多用于作为低压配电系统的主开关,以及重要的、负载较大的主干线的保护;塑壳式断路器MCCB又称装置式断路器,比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX 系列、国产的DZ20系列等;所有零件都密封于外壳中,辅助触点、欠压脱扣器以及分励脱扣器等多采用模块化,由于结构非常紧凑,MCCB基本不能检修;MCCB多为手动操作,大容量也有选择电动操作;由干电子式保护脱扣器的应用,MCCB也具备了三段保护特性,但由于价格因素,采用热磁式或电磁式脱扣器的断路器用量更大;MCCB的特点是体积小、接触防护好、安装使用方便、价格相对便宜;但与ACB比,MCCB的容量小,短路分断能力低,选择性和短时耐受能力差;近年来新型MCCB容量已经做到3000A,极限短路分断能力高达150kA以上,但因结构上的原因,短时耐受能力是最大短板,使选择型MCCB的应用受到局限;由于上述原因,MCCB主要用于未端线路和一些分干线,主要作电动机、小容量配电线路;还有一类叫微型断路器MCB又称微断,比如ABB的S250系列、施耐德的C65系列、国产的DZ47系列等;实际上也是塑壳断路器的一种,因其体积很小把它另列,微断的特点是结构紧凑、接触防护好、安装使用方便、价格便宜,与塑壳式断路器相比容量更小,短路分断能力更低,短时耐受能力更差,主要做微小型电动机、小容量配电线路和照明保护和家用;按保护负载性质和特性可分为:配电保护型、电动机保护型和家用保护型断路器;按脱扣器类型可分为:电磁单磁脱扣器、热磁脱扣器和电子脱扣器,电子脱扣器还可分为拨动开关式、智能数显式;按使用类别分为非选择型A类和选择型B类;A类,这类断路器不设置任何脱扣延时,只要达到定值立即跳闸;承受短路的时间就是瞬时脱扣器动作的时间;此时选择断路器可按Ics或Icu满足短路预期电流,考虑到更严格一些的使用条件,一般我们习惯按Ics满足短路预期电流选择;B类,这类断路器为了实现选择性在小于Icw的短路时延时一定时间脱扣;此时选择断路器就必须按Icw满足短路预期电流;按安装方式分,有固定式、插入式、抽屉式、抽出式和嵌入式等;按极数分,可分为单极、二极、三极和四极式等;二、低压断路器的技术参数含义1.断路器额定电流In;是在给定的环境温度条件下承载的最大连续电流而无异常发热保证断路器正常工作的电流,又称脱扣器额定电流;2.壳架等级额定电流;代表断路器的外形大小的等级,以此表示断路器的最大额定电流;如:施耐德NS160N TMD80,表示为施耐德NS160A壳架,N表示极限分断能力在AC380/415V 条件下为36KA,TMD80表示配电用热磁脱扣器额定电流为80A;3.断路器短路分断能力:极限短路分断能力I cu; 它是在规定的电压、电流和cosΦ的条件下,执行o-co两个试验程序,能完全分断和熄灭电弧,无超出规定的损伤触头损伤和飞弧损伤;试品试后经受一定的工频耐压试验,且过载脱扣器在一定的整定电流下能正常脱扣;满足规定的试验程序所规定的条件,不包括断路器连续承载其额定电流能力的分断能力;它用预期分断电流kA表示在交流情况下用交流分量有效值表示;额定运行工作短路分断能力Ics;它是在规定的电压、电流和cos Φ的条件下,执行o-co-co三个试验程序,能完全分断,熄灭电弧,无超出规定的损伤;试后试品除符合规定的工频耐压和过载脱扣器的验证试验外, 尚须考核温升和操作性能5%电寿命的验证;满足规定的试验程序所规定的条件,包括断路器连续承载其额定电流能力的分断能力.它用预期分断电流kA表示,相当于额定极限短路分断能力规定的百分数中的一档并化整到最接近的整数,它可用Icu的百分数表示例如Ics=25%Icu;另一方面,当额定运行短路分断能力等于额定短时耐受电流时,它可以按额定短时耐受电流值kA规定之,只要它不小于相应的最小值;如果使用类别A的Icu超过200kA,或使用类别B的Icu超过100kA,则制造厂可声明Ics值为50kA;显然Ics比Icu的考核严格;换言之,作了Ics试验后,产品还能继续使用,而Icu则不然,经过Icu试验后,产品不能再用;我们在选择断路器时,为保证能够可靠的断开故障电流,而不致使故障扩大,并在故障过后能够使供电连续性得到保证;一般按Ics来选择断路器的短路分断能力;额定短时允许耐受电流Icw;断路器在短时期内或1S可以承受且无特性变化的最大短路电流;反映了断路器在短时间内所承受的短路热稳定性能;由于使用情况不同,具有三段保护的重要回路断路器,偏重于它的额定运行短路分断能力值,而用于非重要的回路断路器主要确保它有足够的极限短路分断能力值;对此我的理解是:重要回路切除故障电流后断路器要求能够继续供电,承载一段时间的额定电流,在适当的时间更换;而份重要回路,经过极限短路电流的分断和再次的合、分后,已完成其使命,可以停电更换新的停电的影响较小;但是无论是框架式或塑壳式断路器,都有必须具备Icu和Ics 这两个重要的技术指标;只是Ics值在两类断路器上表现略有不同,塑壳式的最小允许Ics 可以是25%Icu,框架式最小允许Ics是50%Icu,Ics=Icu的断路器比较少见,采用旋转双分断点技术的塑壳式断路器,它的限流性能极好,分断能力的裕度很大,可做到Ics=Icu,但价格很高;在实际中应该根据使用情况来选择,有人按其所计算的线路预期短路电流选择断路器时,以断路器的额定运行短路分断能力衡量,来判定某断路器此断路器的极限短路能力大于线路预期短路电流,而运行短路分断能力则低于计算电流为不合格;这是一个误解;4.断路器的过载、短路保护特性; 在断路器所保护的配电系统中,当发生故障时,距故障点最近的断路器能够按规定的保护特性正确的有选择的动作将故障切除,而其他各级断路器不动作,从而将故障所造成的断电限制在最小范围内,使其他无故障供电回路仍能保持正常供电,这就是对断路器保护所要求的;断路器所配备的保护脱扣器有四种:①具有反时限特性的长延时热过载保护,②具有一定时限的短路短延时保护,③短路瞬时保护,④接地保护;在日常的使用中,根据使用意图和技术经济比较,可以选择带四种保护,也可以选长延时、瞬时或短延时三种保护组成三段式保护,还可只选长延时、瞬时两种保护两段式保护,短路瞬时分闸时间一般在20~30ms之内,还可选用只有瞬时速断保护的断路器;5.额定工作电压Ue ;一般表示相间的电压;对于三相四线中性线接地系统是指相地间电压,包括相间电压例如277/480V ,对于三相三线不接地或阻抗接地系统表示相间电压例如480V .断路器额定频率;如果规定断路器只用于一个频率时,则应标明额定频率6.其它还有:使用类别,结构形式、极数、安装方式、安装尺寸,额定工作制,防护等级如果不是IP20时,基准周围空气温度如果不是30℃时;隔离功能;隔离的含义:出于安全的原因,通过使其与所有电源分开的方法切断整个装置或其中一个独立部分的电源;三、低压断路器的选择主要根据负载特点和安装地点使用要求选用断路器的技术参数;1.额定电流、断路分断能力参数的选择断路器的主要技术参数主要有:1.额定电流,2.断路器短路分断能力,此外还要考虑断路器保护特性;额定电流的选择额定电流的选择受若干因素的影响,可按下式计算:In =I l×A×B×C×D×E×F×G式中:In-- 断路器的额定电流I l--负载电流的计算值A-- 环境温度系数B--连接导线截面积系数C-- 负载类别系数D--海拔高度系数E--电源频率系数F--安全系数G--断路器的工作制系数安装环境温度系数环境温度对断路器过载脱扣电流的影响断路器的过载保护依靠热脱扣器来完成,通常热脱扣器额定电流是根据IEC898标准,在基准温度为30℃条件下整定的;热脱扣器与环境温度有直接关系,温度变化会导致断路器额定电流值发生变化;当温度偏离基准温度时,应根据制造商提供的温度与截流系数修正表,来修正断路器的额定电流值;考虑断路器实际安装处的周围温度对断路器发热、过载保护延时特性的影响,一般系数A都由相应产品的校正系数给出;如缺乏相关数据,系数A可按下式选用:A ≤1.1K/K-1∆式中:△K-- 断路器安装在配电柜内时,柜内、外环境温度之差K-- 断路器接线端的允许温升1△K由配电柜的结构型式确定;当柜外的空气温度为+40℃,一般抽屉柜内的温度约为+55℃ ,密封柜约为+60℃ ;断路器允许使用的环境温度按国家标准的规定为+40℃;当它装于配电柜中时:对于一般抽屉柜例如GCK、GCL、GCS等,△K=55-40= l5℃,对密封柜△K =60-40=20℃;2对镀银的铜排新取 K=7O ℃;据此计算系数为:抽屉柜 A ≤701511.1- =对密封柜 A ≤702011.1-=显然对已经使用的产品,则应考虑降容使用,,降容系数α=A -1;对抽屉柜:α=A -1= =;对密封柜:α=A -1= =;导线截面系数B连接导线载面积的大小对断路器的发热的保护特性有直接影响;当实际导线比标准导线的截面小时,导线的热量将流向断路器,导致断路器接线端及触头温升增高,并出现断路器早跳,同时导线的绝缘老化也加速;反之,当实用导线的截面大于标准导线的截面时,断路器触头系统的热量可流向导线使开关动作时间延长,甚至不动作;导线截面大小影响系数可参考表1;表l 导线截面大小影响系数这里应指出的是导线材料为标准铜;负载类别系数C负载类别系数C,按表2选用;海拔高度系数DGB 规定断路器正常使用的海拔高度为2000 m;当高于2000 m 时,由于空气密度降低,对流散热条件变坏,对产品散热不利;同时,灭弧条件也变坏;因此,要考虑海拔高度系数D;有的产品给出不同海拔高度时,产品降容使用系数d,而d=D -1;当未知产品的系数D 时,可按下式进行计算:D =ΔH式中:H--断路器安装的海拔高度,km△H-- 断路器实际安装海拔与2km 的高度差,km计算结果列于表3;表3 海拔高度系数D 计算结果在多数情况下无论电源频率是50Hz或60Hz,对主电路均可不考虑,即E=l按—2002之.3b 对额定电流大于800A的电器,即使在60Hz时仍应考虑涡流及趋肤效应的影响,作发热试验,除非制造厂与用户之间有协议,允许在60 Hz下使用;但当电源频率6O~400 Hz时,由于涡流及趋肤效应引起导体发热,温升升高,故应考虑电源频率对主电路的影响系数E,见表4;值得指出的是,即使50/60 Hz对欠电压继电器电磁式等长期工作的部件,应考虑50 Hz 与60 Hz的转换系数;至于对分励脱扣与电动操动机构等短时工作的部件,因其工作电压范围较宽,可不考虑5OHz与60Hz的区别;安全系数F主要考虑断路器的额定极限与实际电路计算值的相适应,一般取F=;工作制系数G工作制系数G,见表5;表5 工作制系数断路器分断能力的选择断路器的分断指标的意义按标准的规定,断路器的分断能力有两个指标;1额定极限短路分断能力Icu;2额定运行工作短路分断能力Ics;3额定短时耐受电流Icw主要是指短路情况下热稳定能力;在选择电源进线和配电线路的断路器时,偏重按产品的Ics来选择,这有利于保证主干线的持续供电,而对于末端断路器则按断路器的Icu来选择,这样使停电的影响较小;但不能把不小于线路计算预期短路电流值作为选择的唯一的标准;因为Ics<Icu,对某些配电支路,即使Ics小于线路计算的预期短路电流,但其Icu大于线路计算的预期短路电流值,断路器也是可选用的;预期短路电流计算应遵守的原则精确计算线路的预期短路电流比较繁琐;通常采用一些误差不大,而又为工程所许可的简单算法来计算线路的预期短路电流;这些方法所依据的原则是:1对6/的变压器,可以认为高压侧的短路容量为无穷大因6kV侧的短路容量一般为200~400MVA,或更大,因此按无穷大来考虑、误差不足l0%;2GB 50O54-l995低压配电设计规范第条规定,当短路点附近的各电动机的额定电流之和超过短路电流的l%时,应计入电动机反馈电流的影响;3变压器的短路阻抗电压Uk是指二次侧短路时,二次侧电流由于电磁感应使得一次侧电压下降为其额定电压的百分值;反过来,当一次侧为额定电压时,二次侧的电流就是它的预期短路电流;变压器二次侧三相出线端短路电流周期分量有效值为:I sd =Pe3eUkU2式中:Pe--变压器的额定容量,kVAU2e--变压器二次侧额定电压,kV4当断路器距变压器出线端有Lm 的距离时,计算预期的短路电流时应计入Lm 长的导线阻抗的影响;举例:变压器容量为400 kVA 6/,设置变压器二次开关柜,试选择断路器的基本参数变压器的Uk 为4%;计算变压器出线端的线路预期短路电流;Isd=40004.04.03⨯⨯=kA;变压器二次侧的额定电流为:I 2n =4.03400⨯=A,1选择断路器的额定电流:A 为,B 为l 选择标准导线,C 为1,D 为1该装置用于海拔2000 m 以下,E 为150 Hz,F 为,G 为 持续工作制;In =1.24×l ×l ×1×l ××× =A2选择断路器的基本技术参数:额定电流取 In=l000A ;额定电压取 Un=400V ;分断能力取 Ics ==×50=25 kA;断路器额定电流选择还应考虑的因素:断路器的瞬时保护区受导线长度的限制,安装断路器其保护区域内的导线长度必须受控,推荐按下式计算导线的限制长度: Lmax=min 2.115Ie US式中: Lmax--被保护导线的最大长度,mU-- 相电压,取220 VS--被保护导线截面积,mm2 Iemin 电磁脱扣器的最小整定值,A 例:导线截面为16mm,线路电流为63A,选用DZ47—C63断路器作保护,其电磁脱扣器的Iemin=l0×63=630A,计算Lmax;Lmax=6302.11622015⨯⨯⨯=m以上计算表明:该断路器瞬时保护导线最大长度为;在 m 内发生短路时,断路器可在内脱扣断开;如果线路长达8Om 时,得Iemin =550A;为Dz47—63型额定电流63A 的倍;按C 型保护特性曲线,其最快动作时间为2-3s,势必导致线路或设备受损甚至烧坏;以上关于选择低压断路器基本技术参数的方法,可作为选用产品的参考,但如果已在用则可取选用系数的倒数即A 、B 、C 、D 、E 、F 、G -1×In 的办法来验证是否满足负载计算电流的要求;若不符则应更换;在不同厂家的手册中,选择公式或名词表达有所不同,但所表达的意思是一样的;2.其它技术参数的选择1.结构形式、极数、安装方式、安装尺寸应符合安装要求;2.断路器额定工作电压≥电源和负载的额定电压;3.断路器额定频率等于电源频率;4.额定工作制: 断路器的额定工作制可分为8h 工作制和长期工作制两种;5.辅助电路参数:主要为辅助接点特性参数;框架断路器一般具有常开接点、常闭接点各3对,供信号装置及控制回路用;塑壳式断路器一般不具备辅助接点;6.线路末端单相对地短路电流与断路器瞬时或短延时脱扣器整定电流之比≥;7.是否适合隔离分:—适合隔离或不适合隔离;8.其它:脱扣器型式及脱扣器保护特性、使用类别等等;正确选择低压断路器,主要技术参数的选择是最基本的要求,选用不当会造成事故,需引起足够的重视;四、低压断路器的选择性配合和限流名词解释过载在保护脱扣器整定电流In、L、Ir、Ith长延时电流:脱扣器可以承受,且不脱扣的最大工作电流,超过此电流根据反时限曲线按热效应脱扣;短路短延时脱扣器整定电流S、Isd:检测到短路电流时有一个固定的小延时,或按照I2t 的反时限曲线来脱扣;短路瞬时保护脱扣器整定电流Ii、Im:检测到短路电流时马上发出脱扣指令;接地保护脱扣器整定电流Ig:检测到接地短路电流时有一个固定的小延时,或按照I2t的反时限曲线来脱扣;I2t特性:在规定的工作条件下,表示I2t的最大值为预期电流函数电流平方曲线;配电系统的连续、安全供电和可靠的保护是衡量系统质量的标志;先进的系统能最大限度提供供电的连续性和合理的保护,靠断路器的选择性保护和限流;1 选择性保护所谓选择性配合保护,就是在下一级保护电器的保护范围内发生短路,过电流故障时应该由该保护电器动作,上一级保护电器不动作,而当该保护电器拒动时,上一级保护电器才动作,有范围和先后次序的要求以保证对无故障回路供电的连续性;电路如图1所示;图1 系统的选择性保护选择性保护的分类部分选择性在一定的电流范围内能实现选择性保护,但在此电流范围之外不具有选择性保护,这被称为具有部分选择性;比如:当故障电流超过下级断路器的脱扣值,但还小于上级断路器的脱扣值时,则下级跳闸,上级不跳,实现选择性保护;当故障短路电流超过下级断路器的脱扣值,同时也超过上级断路器的脱扣值时,如果上级断路器没有短延时功能,则上下级同时跳闸,甚至下级断路器还未跳,上级断路器就已跳闸,也就是越级跳闸;后果是:不该断电的无故障回路也被停电,即故障波及的范围扩大,并且给处理和分析故障造成了麻烦;全选择性在全电流范围内,都能实现选择性保护,即只有离故障点最近的断路器跳闸;始终能把由于故障造成的停电控制在最小范围内;选择性的实现电流选择性1过载脱扣特性的上下配合;配合原则是上级断路器的约定不动作电流大于下级断路器的约定动作电流,如图2所示;图2上、下级断路器的电流选择性配合①上级ACB或MCCB与下级MCCB的配合符合标准为应满足上>下,即In上>1.24In下;例如:下级100A的MCCB,上级至少要125A的MCCB;②上级MCCB与下级MCB的配合符合标准为对GB10963应满足上 >下,即In上>下;例如:下级32A的MCB,上级至少要的MCCB,则应选用50A的MCCB;③上级MCB与下级MCB的配合符合标准为GB10963对GB10963应满足上 >下,即In上>下;例如:下级l0A的MCB,上级至少要的MCB,则应选用16A的MCCB;在施奈德低压电器应用指南中要求,上下级过载长延时保护脱扣器整定值之比应大于才能保证过载脱扣保护的选择性;过载脱扣特性的上下级断路器的配合如表1所示表1 过载脱扣特性的上下级断路器的配合2瞬动脱扣特性的上下级配合;配合原则是上级断路器的瞬动不动作电流大于下级断路器的瞬动动作电流的峰值;①上级ACB或MCCB与下级MCCB的配合符合标准为对应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×12In下,即In上>下;例如:下级63A的MCCB,上级至少要的MCCB,则应选用160A或以上的MCCB;②上级MCCB与下级C型MCB的配合符合标准为对GB10963应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×10In下,即In上>下;例如:下级40A的C型MCB,上级至少要的MCCB,则应选用80A或以上的MCCB;③上级MCCB与下级D型MCB的配合符合标准为对GB10963应满足上级特性的的下限值8In 上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如:下级40A的D型MCB,上级至少要的MCCB,则应选用100A或以上的MCCB;④上级是C型MCB与下级C型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×10In下,即In上>下;例如:下级10A的C型MCB,上级的C型MCB至少要,则应选用32A及以上的C型MCB;⑤上级是C型MCB与下级D型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如:下级10A的D型MCB,上级的C型MCB至少要,则应选用40A及以上的C型MCB;在施奈德低压电器应用指南中要求,要满足上下级断路器的全选择性,上下级断路器额定电流之比要大于才可以;瞬动脱扣特性的上下级断路器的配合如表2所示;表2 瞬动脱扣特性的上下级断路器的配合表时间选择性通过上级断路器较下级断路器的延时动作来实现选择性实际上正因为它的“延时”性能,而就使其不动作了;对于A类断路器MCCB,在过载区,可选择到上下级脱扣曲线不重合或不相交;但在瞬动区不能避免交叉或重合;所以,实现时间选择性,上级必须用B类断路器B类断路器——具有短路短延时和短时耐受电流能力的断路器;时间选择性配合如图3所示;图3 上下级断路器的时间选择性配合能量选择性这是基于上下级断路器都具有限流能力并其脱扭陛能能灵敏反映线路中短路能量的一种选择性;当两个断路器检测到大电流时,下级断路器限流非常快,其限制的能量不足以使上级断路器脱扣;上下级断路器的能量曲线如图4所示,当下级的能量曲线位于上级的下方时,就能实现能量选择性;图4 断路器的能量曲线逻辑选择性区域选择性联锁是基于上下级断路器都具备某些智能化功能和通信功能,可以实现逻辑选择性;图5为逻辑选择性的工作示意图;。

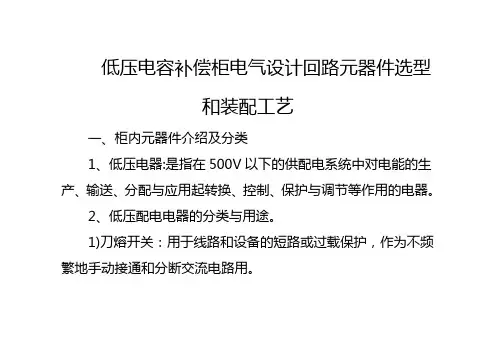

低压电容补偿柜电气设计回路元器件选型和装配工艺一、柜内元器件介绍及分类1、低压电器:是指在500V以下的供配电系统中对电能的生产、输送、分配与应用起转换、控制、保护与调节等作用的电器。
2、低压配电电器的分类与用途。
1)刀熔开关:用于线路和设备的短路或过载保护,作为不频繁地手动接通和分断交流电路用。
2)刀开关:作为不频繁地手动接通和分断交流电路或作隔离开关用。
3)断路器:用于线路的过载、短路或欠压保护,也可用于不频繁操作的电器。
4)熔断器:用于线路和设备的短路或过载保护。
5)动态补偿调节器:半导体电子开关,用于电容器组的接入或断开电网的智能开关器件。
具有零电流投入,浪涌电流小,过、欠压保护、缺相保护、空载保护、自诊断故障保护等功能。
与普通交流接触器相比,能耗低,能有效地保护电容器和大大减少浪涌电流对电网的冲击。
6)动态补偿控制器:用于电容器组的控制和保护,能控制多组动态补偿调节器的投入和切出。
能记录和储存对电网实时监测数据和电容器组投入和切出的数据。
具有高低压保护,报警,循环投切和优化投切等功能。
7)电容器:用于通过动态补偿控制器对电网的实时监控,在电网的无功功率超过设定的范围时,通过动态补偿调节器接入电网或断开和电网的连接。
提高电网的功率因数,达到减少电网无功损耗,提高电网运行效率,节约电能的目的。
二、操作工艺1、工艺流程:安装过程原则上先主电路,后辅助电路,自上而下。
2、安装和选用方法。
1)刀开关的选用和安装。
a)刀开关的额定电压不小于线路的额定电压;额定电流不小于线路的计算负载电流;极限通断能力不小于线路中最大的短路电流。
b)为防止分断时喷弧造短路,应将与自动开关连接的母线在200毫米以内包以绝缘布,同时在喷弧方向一定距离内不得有其它零件。
c)将前盖按原样固定在开关上,进线端相间有隔弧板的必须按规定装上。
2)、动态补偿调节器的选用和安装。
a)动态补偿调节器的选用应按电容容量大小和规格确定。
动态补偿调节器选用规则(表2)所连接电容器容量/Kvar选用动态补偿调节器≤15KarLTSC-15-S20KarLTSC-20-S30KarLTSC-30-S40KarLTSC-40-Sb)按布置图将动态补偿调节器安装孔眼对准柜体柜架上的固定孔眼,然后用螺栓和弹簧垫片固定,安装须端正不歪斜,并可靠接地。
新⼿电⼯电⽓元件选型参考表
注意事项:
序号元件名称型号/规格主要参数适⽤场合注意事项1
断路器(MCB )
C65N 1P 10A
额定电流:10A ;极数:1P ;过载保护与短路保护
居⺠住宅、商业建筑照明及⼩型动⼒电路
根据负载电流选择合适额定电流,考虑线路类型与环境温度
2
空⽓开关(ACB )
NSX160F
额定电流:160A ;分断能⼒:100kA
⼯业配电系统主⼲线保护
根据实际⽤电负荷需求选取,关注分断能⼒和操作⽅式
3
接触器(Contactor )
CJX2-1810
额定电流:18A ;线圈电压:AC220V
控制电动机启停或其它⼤功率设备
根据负载电流选择接触器规格,确认线圈电压匹配电源电压
4
继电器(Relay )
MY2NJ DC24V
触点形式:常开(NO)/常闭(NC);线圈电压:DC24V
⾃动控制回路信号转换
根据控制电路需求选择触点形式和线圈电压
5
电缆电线
BV-2.5mm²
导体截⾯积:2.5mm²;额定电压:450/750V
家装布线、照明、插座回路根据负载电流和敷设环境选择合适的导体截⾯积6
开关插座
86型 10A 五孔
额定电流:10A ;额定电压:250V
室内墙⾯安装符合装修⻛格,考虑安全性及实⽤性
1.所有电⽓元件选型应遵循国家相关电⽓规范和标准。
2.选型时需充分考虑使⽤环境条件,如温度、湿度、腐蚀性等因素。
3.对于⾼压或者重要负荷区域,应选⽤具有更⾼安全等级和可靠性的产品。
4.根据实际情况灵活调整表格内容,包括但不限于以上列举的电⽓元件。
电缆线规格型号一览表(一)一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品,故作简略介绍)随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀,制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品,故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求,而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等;改变产品结构如:耐火电缆等;提高工艺要求如:医用线缆等;组合产品如:OPGW等;方便安装和降低装备成本如:预制分支电缆等。
1400-062-0606低压产品选型手册Low-Voltage Product Selection ManualReliable electrical safety partner 值得信赖的电气安全伙伴2公司简介200350034400-062-0606低压产品选型手册Low-Voltage Product Selection Manual5目录6低压产品选型手册变压器与断路器配合选用推荐表 08电机保护选型参考表 10低压配电系统示例 12智能型万能式断路器BW1系列智能型万能式断路器 13BW1A 系列智能型万能式断路器 15BW1控制器功能表 17BW3系列智能型万能式断路器 18BW3控制器功能表 22塑料外壳式断路器BM30系列塑料外壳式断路器 23BM30L 系列带剩余电流保护塑料外壳式断路器 27BM30E 系列电子塑料外壳式断路器 30BM3系列塑料外壳式断路器 33BM3L 系列带剩余电流保护塑料外壳式断路器 37BM3E 系列电子塑料外壳式断路器 40BM5系列塑料外壳式断路器 43BM5Z 系列智能型塑料外壳式断路器 46BM65系列终端产品BM65H-125系列小型断路器 50BM65HL-125系列带剩余电流保护小型断路器 51BM65-63S 系列IC 卡表专用小型断路器 52BM65-63GQ 系列过欠压保护小型断路器 53BM65C 模数化插座 54BM65系列产品附件 55BB2系列终端产品BB2-63系列小型断路器 58BB2L-63系列带剩余电流保护小型断路器 59BB2-63PT 计量回路专用小型断路器 60BB2G-125系列小型隔离开关 61BB2系列产品附件 62BB2A 系列终端产品BB2A-63系列小型断路器 65BB2AL-63系列带剩余电流保护小型断路器 66BB2AN-40系列小型断路器 67 BB2ANL-32带剩余电流保护小型断路器 68 BB2ANL-40系列带剩余电流保护小型断路器 69 BB2ANL-40L系列带剩余电流保护小型断路器 70 BB2ANL-63系列带剩余电流保护小型断路器 71 BB2AG-125系列隔离开关 72 BB2AH-125系列小型断路器 73 BB2AHL-125带剩余电流保护小型断路器 74 BB2A-63系列产品附件 75 BLM1系列电磁式漏电保护开关 79电涌保护器BU1系列电涌保护器 80 BU3系列电涌保护器 81 BSCB系列电涌后备保护器 82家用接触器BC3系列家用接触器 83自复式过欠压保护器BV1自复式过欠压保护器 84 BP2系列配电箱 85隔离开关BG1系列隔离开关 86 BGR1系列隔离开关熔断器组 89 BG3-100系列隔离开关 91自动转换开关电器BQ1系列自动转换开关电器 92 BQ1A系列自动转换开关电器 94 BQ3系列自动转换开关电器 96 BQ3A系列自动转换开关电器 98 BQ5系列自动转换开关电器 100 BQ3W系列旁路型自动转换开关电器 102交流接触器BC2(Z)-09~800系列交流接触器 103 BC2(N)-09~800系列可逆接触器 106 BC2-1050~2650系列交流接触器 109 BC2C系列切换电容器接触器 111BC2Q系列星-三角起动器 113 BF系列辅助触头组/BS1系列辅助触头(空气延时式) 115 BR2系列热过载继电器 117控制与保护开关BK2系列控制与保护开关 119 BK3系列控制与保护开关 121 BK2D系列双速控制与保护开关 122 BK2J系列星三角减压启动器 122 BD1系列电动机保护断路器 124直流配电系列产品BM30D系列直流塑料外壳式断路器 126 BM30DB系列选择性直流塑料外壳式断路器 128 BM3D系列直流塑料外壳式断路器 130 BM3DB系列选择性直流塑料外壳式断路器 132 BM30G 系列直流塑料外壳式隔离开关 134 BB2D-63系列直流小型断路器 136 BB2D-63H系列直流小型断路器 136 BB2D-63T系列通讯专用直流小型断路器 137 BB2DB-63系列选择性直流小型断路器 138 BB2CD-63系列直流小型断路器 139 BB2CDB-63系列选择性小型直流断路器 140 BB2CD、BB2CDB系列产品附件 141 BV系列电气火灾监控系统BV系列电气火灾监控器 144 BV系列电气火灾探测器 145剩余电流互感器 146温度传感器 146 BV系列消防设备电源状态监控器 147 BV系列电源监控探测器 148 BV系列防火门监控器 149 BV 系列余压监控器 151 BV系列消防应急照明和疏散指示系统应急照明控制器153 BV系列消防应急照明和疏散指示系统集中电源 154 BV系列消防应急照明和疏散指示系统疏散指示灯具 155 BV系列消防应急照明和疏散指示系统应急照明灯具 158781.计算的依据:上级电网的短路功率为500MVA ; 变压器为10kV/0.4kV2.如开关柜额定冲击耐受电压8000V ,则BM30-63改为BM30-100低压配电系统示例10电机保护选型参考表用于轻载三角启动的电动机回路配合选用参考表(Ue=400V,Iq=50kA)低压配电系统示例用于轻载直接启动的电动机回路配合选用参考表(Ue=400V,Iq=50kA)1.5倍以上。

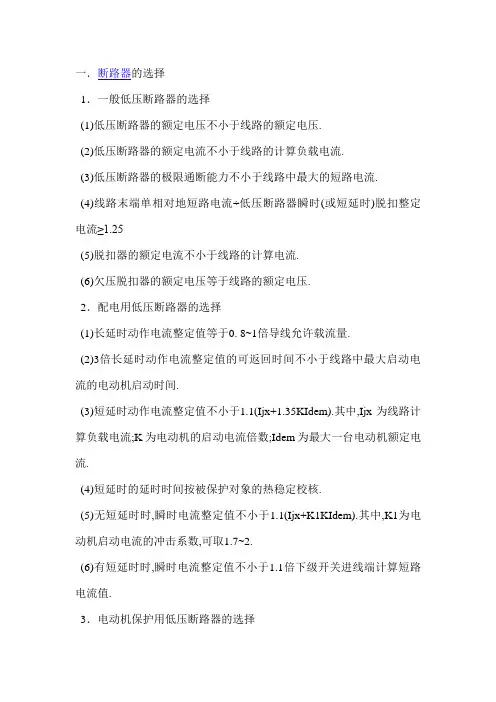

一.断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2.配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.二.漏电保护装置的选择1.形式的选择一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可靠性. 2.额定电流的选择漏电保护器的额定电流应大于实际负荷电流.3.极数的选择家庭的单相电源,应选用二极的漏电保护器;若负载为三相三线,则选用三极的漏电保护器;若负载为三相四线,则应选用四极漏电保护器.4.额定漏电动作电流的选择(即灵敏度选择)为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该具有合适的灵敏度和动作的快速性.灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人体的电流多大时漏电保护器才动作.灵敏度低,流过人体的电流太大,起不到保护作用;灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家庭一般为5mA左右).家庭装于配电板上的漏电保护器,其额定漏电动作电流宜为15~30mA左右;针对某一设备用的漏电保护器(如落地电扇等),其额定漏电动作电流宜为5~10mA.快速性是指通过漏电保护器的电流达到动作电流时,能否迅速地动作.合格的漏电保护器的动作时间不应大于0.1s,否则对人身安全仍有威胁. 三.热继电器的选择选择热继电器作为电动机的过载保护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬间【(4~7)IN电动机】时不受影响.1.热继电器的类型选择一般场所可选用不带断相保护装置的热继电器,但作为电动机的过载保护时应选用带断相保护装置的热继电器.2.热继电器的额定电流及型号选择根据热继电器的额定电流应大于电动机的额定电流,来确定热继电器的型号.3.热元件的额定电流选择热继电器的热元件额定电流应略大于电动机的额定电流.4.热元件的整定电流选择根据热继电器的型号和热元件额定电流,能知道热元件电流的调节范围.一般将热继电器的整定电流调整到等于电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6~0.8倍;对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电流应调整到电动机额定电流的1.1~1.15倍.四.接触器的选择1.选择接触器的类型接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.2.主触头的额定电流主触头的额定电流可根据经验公式计算IN主触头≥PN电机/(1~1.4)UN电机如果接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.3.主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.4.操作频率的选择操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的接触器.5.线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈. 五.中间继电器的选择中间继电器一般根据负载电流的类型、电压等级和触头数量来选择. 六.板用刀开关的选择1.结构形式的选择根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式.仅用来隔离电源时,则只需选用不带灭弧罩的产品;如用来分断负载时,就应选用带灭弧罩的,而且是通过杠杆来操作的产品;如中央手柄式刀开关不能切断负荷电流,其他形式的可切断一定的负荷电流,但必须选带灭弧罩的刀开关.此外,还应根椐是正面操作还是侧面操作,是直接操作还是杠杆传动,是板前接线还是板后接线来选择结构形式.HD11、HS11用于磁力站中,不切断带有负载的电路,仅作隔离电流之用. HD12、HS12用于正面侧方操作前面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD13、HS13用于正面操作后面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD14用于动力配电箱中,其中有灭弧装置的刀开关可以带负载操作. 2.额定电流的选择刀开关的额定电流,一般应不小于所关断电路中的各个负载额定电流的总和.若负载是电动机,就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时,如果刀开关能通以某一最大短路电流,并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,则这一短路峰值电流就是刀开关的电动稳定性峰值电流).如有超过,就应当选用额定电流更大一级的刀开关.七.熔断器式刀开关的选择熔断器式刀开关除应按使用的电源电压和负载的额定电流选择外,还必须根据使用场合、操作方式、维修方式等选用,要符合开关的形式特点.如前操作、前检修的熔断器式刀开关,中央均有供检修和更换熔断器的门,主要供BDL型开关板上安装.前操作、后检修的熔断器式刀开关,主要供BSL型开关板上安装.侧操作、前检修的熔断器式刀开关,可供封闭的动力配电箱使用.八.开启式负荷开关的选择1.额定电压的选择.开启式负荷开关(胶盖瓷底刀开关或俗称胶木闸刀开关)用于照明电路时,可选用额定电压为220V或250V的二极开关;用于电动机的直接启动时,可选用额定电压为380V或500V的三极开关.2.额定电流的选择用于照明电路时,开启式负荷开关的额定电流应等于或大于断开电路中各个负载额定电流的总和;若负载是电动机,开关的额定电流应取电动机额定电流的三倍.九.封闭式负荷开关的选择额定电流的选择:封闭式负荷开关(俗称铁壳开关)用于控制一般电热、照明电路时,开关的额定电流应不小于被控制电路中各个负载额定电流的总和.当用来控制电动机时,考虑到电动机的全压启动电流为其额定电流的4~7倍,故开关的额定电流应为电动机额定电流的3倍,或根据下表来选择.封闭式负荷开关可控制的电动机容量开关额定电流(A) 15 20 30 60 100 200可控制的电动机容量(kW) 2 2.8 4.5 10 14 28十.组合开关(俗称转换开关)的选择1.用于照明或电热电炉组合开关的额定电流应不小于被控制电路中各负载电流的总和.2.用于电动机电路组合开关的额定电流一般取电动机额定电流的1.5~2.5倍.十一.熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二)熔断器规格的选择1.熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流:IRN≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高,其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2.熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流.十二.无功补偿电容器的选择补偿后补偿前COSφ1 补偿到COSφ2时,每千瓦负荷所需电容器的千乏数0.80 0.84 0.88 0.90 0.92 0.94 0.96 1.00COSφ1=0.30 2.42 2.52 2.65 2.70 2.76 2.82 2.89 3.18COSφ1=0.40 1.54 1.65 1.76 1.81 1.87 1.93 2.00 2.29COSφ1=0.50 0.98 1.09 1.20 1.25 1.31 1.37 1.44 1.73COSφ1=0.54 0.81 0.92 1.02 1.08 1.14 1.20 1.27 1.56COSφ1=0.60 0.58 0.69 0.80 0.85 0.91 0.97 1.04 1.33COSφ1=0.64 0.45 0.56 0.67 0.72 0.78 0.84 0.91 1.20COSφ1=0.70 0.27 0.38 0.49 0.54 0.60 0.66 0.73 1.02COSφ1=0.74 0.16 0.26 0.37 0.43 0.48 0.55 0.62 0.91COSφ1=0.76 0.11 0.21 0.32 0.37 0.43 0.50 0.56 0.86COSφ1=0.80 ----0.10 0.21 0.27 0.33 0.39 0.46 0.75COSφ1=0.86 --------0.06 0.11 0.17 0.23 0.30 0.59十三.变频器(NIO1)的选择1.恒转矩和风机水泵类选型区别:(1)恒转矩类:负载具有恒转矩特性,需要电机提供与速度基本无关的转矩——转速特性,即在不同的转速时转矩不变.如起重机、输送带、台车、机床等.(2)风机、水泵类:负载具有在低速下转矩减低的特性,以风机、泵类为代表的平方减转矩负载,在低速下负载转矩非常小,用变频器运转可达到节能的要求,比调节挡板、阀门可节能40%~50%.但速度提高到工频以上时,所需功率急剧增加,有时超过电机、变频器的容量,所以不要轻易提高频率,此时请选用大容量的变频器.2.选用变频器规格时需注意的问题:一般情下,同规格的电动机匹配相同规格的变频器即可满足需要.但在某些情况下,用户要按实际情况选用变频器,这样才能使您的整个系统更加安全可靠的工作.(1) NIO1系列通用变频器是针对4极电机的电流值和各参数能满足运转进行设计制造的,当电机不是4极时(如8极、10极或多极),就不能仅以电机的功率来选择变频器的容量,必须用电流来校核.(2) 绕线电机与通用笼形电机相比,容易发生谐波电流引起的过电流跳闸,所以应选择比通常容量稍大的变频器.(3) 对于压缩机、振动机等具有转矩波动的负载,以及像油压泵等具有峰值负荷的负载,如果按照电机的额定电流决定变频器的话,有可能发生因峰值电流保护动作等意外现象.因此,应检查工频运行时的电流波形,选用比其最大电流更大额定输出电流的变频器.(4) 对于罗茨鼓风机多用于污水处理场的排气槽,因其输出压力基本一定,转矩特性近似为恒转矩特性.在20%额定速度范围内,转矩特性不可调节.所以在选用变频器时,其额定容量的选择比电机额定功率大20%,速度调节在额定速度20%以上进行.(5) 对于深井水泵中的电机具有特殊构造,与相同规格的通用电动机相比额定电流较大.选用变频器时,要使电动机的额定电流在变频器的额定电流以内(即考虑选用大一级的变频器).(6) 对于转动惯量较大(如离心机),需要较大的加速转矩,并且加速时间长.因此,为了使加速中变频器的过载保护不发生动作,应选择加速时电动机的电流在变频器额定电流以内.(7) 当单台变频器带多台电机同时运行时,必须保证变频器的功率大于多台电机同时运行的总功率.(8) 当单台变频器带多台电机切换运行时,必须保证变频器的功率不小于投入运行电机的总功率.十四.交流稳压器的选择选型方法(1) 一般情况下,交流稳压器的负载功率因素(COSФ)为0.8时,即实际对外输出功率为额定容量的80%.(2) 感性容性负载环境下,选型时还应考虑负载的启动电流较大,对稳压器有冲击影响,如何选型具体详见下表.选型安全使用系数负载性质设备类型负载单元安全系数选择稳压器容量SBW系列SVC系列SBW系列SVC系列纯阻性负载电阻丝、电炉类设备无要求1 1.5 ≥负载功率≥1.5倍负载功率感性负载电梯、空调、电动机类设备设备数量少,每台功率大2 3 ≥2倍负载功率≥3倍负载功率设备数量多,每台功率小2.5 ≥2.5倍负载功率`容性负数微机机房、广播电视等设备数量少,每台功率大1.5 2 ≥1.5倍负载功率≥2倍负载功率设备数量多,每台功率小1.5 ≥1.5倍负载功率综合性负载工厂、宾馆总配电及家具电器照明等以最大感性负载来确定感性负载的2倍加其它负载感性负载的3倍加其它负载≥2倍感性负载功率+其它负载≥3倍感性负载功率+其它负载注:选用的稳压器容量(kVA)=负载功率(kW)×安全系数十五.额定剩余动作电流(漏电动作电流)I△n的选择1.额定剩余动作电流I△n的选择单机配用时I△n>4IX;分支路配用时I△n>2.5IX,同时还要满足最大一台电动机运行时I△n>4IX(此IX按电动机运行时的值取);主干线或全网配用时I△n>2.IX.以上各式中:I△n-—额定剩余动作电流mA;IX —线路或电动机实测或是经验值的泄漏电流mA;.2. 额定剩余不动作电流I△no的值:I△no=1/2 I△n3.剩余电流动作继电器I△n的值:目前剩余电流动作继电器(电磁式)I△n的值有100mA、200mA和500mA 几种.能引燃起火的电弧电流通常在500mA以上.单就预防电气火灾而言,取I△n为500mA,I△no为250mA为宜.4.级间保护配合的动作电流和动作时间:动作电流和动作时间的选择应考虑上下级保护的协调配合.从选择性、可靠性出发,按分级保护,下级与上级应有选择性的原则来设计.动作电流和动作时间应符合下列规定:(1) I△n1>K I△n2(2) tF >tFD式中:I△n1——上一级的额定剩余动作电流mA;I△n2——下一级的额定剩余动作电流mA;K—可靠系数取2;tF——上一级的可反回时间s;tFD——下一级的可反回时间s.在正常情况下,按上述式子选择各级剩余动作电流和动作时间,一般不会引起误动作.十六.高原地区低压电器设备及低压熔断器的选择1.低压电器设备根据科研部门的调查研究,对于现有普通型低压电器在高原地区的使用如下:(1) 温度.现有的一般低压电器产品,使用于高原地区时其动、静触头,导电体以及线圈等部分的温升随海拔高度的增加而递增,其温升递增率为海拔每升高100m,温升增加0.1~0.5℃,但大多数产品均小于0.4℃.而高原地区气温随海拔的增加而降低,其递减率为海拔每升高100m,气温降低0.5℃.所以气温降低足够补偿由海拔升高对电器温升的影响,因此低压电器的额定电流值可以保持不变.对于连续工作的发热量大的电器,可适当降低电流等级使用.(2) 绝缘耐压.由于普通型低压电器在海拔2500 m时仍有60%的耐压裕度,而且通过国产常用的继电器与转换开关等的试验表明,在海拔4000 m 及以下地区,均可在其额定电压下正常运行.(3) 动作特性.海拔升高时双金属片热继电器和熔断器的动作特性有少许变化,但在海拔4000 m以下时,均在其技术条件规定的特性曲线带范围内.国产常用热继电器的动作稳定性较好,其动作时间随海拔升高有显著缩短,根据不同的型号,分别为正常动作时间的40%~70%.但可在现场调节电流整定值,使其动作特性满足要求.2.低压熔断器经过研究,发现对于熔断器来说,通过对其非线性的环境温度对时间-电流特性曲线研究表明,熔体的载流能力在同样的较小的过载电流倍数情况下(即轻过载),熔断时间随环境温度减小而增加.在20%以下时,变化的程度则更大:而在同样的较大的过载电流倍数情况下(即短路保护时),熔断时间随环境温度的变化可不作考虑.因此,在高原地区使用熔断器开关作为配电线路的过载与短路保护时,其上下级之间的选择性应特别加以考虑.在采用低压断路器时,应留有一定的余量.由此可见,熔断器与断路器比较时,其在高原的使用环境下可靠性和保护特性更为理想.十七.二极和四极开关中N极型式的选用1.电源进线开关中性线的隔离不是为了防三相回路内中性线过流或这种过流引起的人身电击危险,而是为了消除沿中性线导入的故障电位对电气检修人员的电击危险.2.为减少三相回路“断零”事故的发生,应尽量避免在中性线上装设不必要的开关触头,即在保证电气检修安全条件下,尽量少装用四极开关. 3.不论建筑物内有无总等电位联结,TT系统电源进线开关应实现中性线和相线的同时隔离,但对于有总等电位联结的TN—S系统和TN—C—S系统建筑物电气装置无此需要.4.TT系统内的RCD(剩余电流动作保护装置)应能同时断开相线和中性线,以防发生两个故障时引起电击事故,但对于TN系统内的RCD没有此要求.5.不论为何种接地系统,单相电源进线开关都应能同时断开相线和中性线.。
电机电缆选配标准表格篇一:电机电缆选型这要看你负载性质P功率(单位W)、I电流(单位A)、U电压(单位V)电阻性负载如电热、白炽灯、卤钨灯I=P÷U功率因数小于1的照明设备:单相220V I=P÷(U×功率因数)三相四线380V I=P÷(1.73×380×功率因数)电动机电流计算方式:单相I=P÷(220×功率因数×效率)三相I=P÷(1.73×380×功率因数×效率)根据电流选择电线有很多种情况要考虑:1 铜线还是铝线。
2 塑料绝缘线、橡皮绝缘线、护套线。
3 绝缘导线安全载流量的温度校正系数。
由于太麻烦,我给你一种常用的塑料绝缘线明线安装,安全载流量数据(铜线)这是最大载流量,其它的都要相应减小。
1.0(平方毫米)---17(A) 1.5---——21 2.5---——28 4-————35 6--————48 10————65 16————91 25——----120 35————147 50————187 70————230篇二:电机动力电缆选型一台22kw电动机用多大铜电缆1、选电缆,要根据你的使用情况,才能选合适的电缆,在潮湿等散热条件好的地方,可以节省一点,在高温和重要地方,则必须选较大截面积的电缆。
一般三相380V22KW 选6-10平方的比较合适。
2、电缆按正常运行配置,和启动方式无关。
22KW负荷选择电缆I=P/1.732UcosΦ=22/1.732/0.38/0.8=20/0.53=42A如果是近距离(几十米以内),铜电缆6平方毫米,铝电缆10平方毫米。
如果是远距离,百米以上,铜电缆16平方毫米,铝电缆25平方毫米如果介于近距离与远距离之间,铜电缆10平方毫米,铝电缆16平方毫米。
今天无意看到这个问题发现很多人在误导大家。
所以把手册中的计算拿出来。
供配电电气设计选型系统接地型式目录1.系统接地型式2.常用低压电器的计算3.框架、塑壳、微断选择4.双电源切换开关选择5.电动机起动方案6.无功补偿方案选型7.防雷接地8.弧光保护、火灾报警、智能仪表供配电电气设计选型双电源切换开关根据IEC-60947-6国际标准规定,自动转换开关电器可分为PC级或CB级两个级别:PC级:能够接通、承载,但不用于分断短路电流的ATSE。
本体只能作为自动转换开关使用,不具备过载和短路以及其它保护功能。
常见的结构形式有接触器式、负荷开关式、单刀双投式。
CB级:配备过电流脱扣器的ATSE,它的主触头能够接通并用于分断短路电流。
本体作为自动转换开关使用外,还具备过载、短路以及其它保护功能,从而实现对负载的两段或三段及其它保护功能。
执行元件通常为两台断路器。
ATS 的使用类别–电器使用类别,是根据电器使用环境的负载类型确定,对于ATSE ,主要考核指标是额定接通与分断能力要求和电气与机械操作性能要求。
在GB/T14048.11-2008中的表1规定了ATSE 的标准使用类别。
–从表中可以看到,AC 类从31、32、33i 到33,负载类型越来越复杂,负载性质越来越恶虐。
从典型用途来说,除了35、36类特殊负载,AC-33类别基本上包括了民用及工业绝大部分用途,这就是XDQ3为什么一定要达到AC-33的原因。
至于尾缀“A”和“B”,就是频繁操作(“A 操作”)和不频繁操作(“B 操作”)的区别。
使用类别双电源转换开关选型–计算实例:接上例,本项目中有30kW一用一备室外消火栓泵,如右图。
电机额定电流为57.6A,起动电流为414.7A,控制箱处短路电流12kA。
请为该消火栓泵选择双电源装置。
计算实例双电源转换开关选型–解:考虑负载为消防泵,在该项目中属“一级负荷”,供电可靠性要求极高,此处选择PC级转换开关。
由于上级电源为市电与发电机,装置极数应为4极。
–In≥1.25Ic=1.25×57.6A=72A,In取80A。
