大型球罐几种组装施工方法的优缺点摘要：大型球罐是工业生产领域常用的设备，在组装过程中选择合适的工艺技术，才能提高施工安全性。
本文首先指出大型球罐组装施工技术要点，然后分析了几种不同组装施工方法的优缺点，最后介绍了新工艺的应用，以供参考。
关键词：大型球罐；组装施工；技术要点；优缺点对于化工企业而言，大型球罐的数量多、规格不同，选择组装工艺时，要考虑到球罐的壁厚、容积等要素。
如果采用不同的组装工艺，不仅增加了机具设备投入成本，而且现场施工难度加大。
以下结合实践，探讨了不同组装施工方法的优缺点，并对施工期间的技术要点进行总结。
1.大型球罐组装施工技术要点1.1准备工作大型球罐组装前的准备工作如下：①编制施工方案，合理配置人员和机具，了解施工图纸和现场环境，进行场地平整。
②基础验收，看基础是否满足设计文件和规范要求，以中心座为例，检查位置、标高、平整度是否达标。
③材料验收，首先看出厂证明、说明书、检验合格证等资料是否齐全；然后检测钢材的外观和力学性能，并在施工前制作检验样板，标记出半径、尺寸、名称等要素。
1.2组装温带板/赤道带板温带板和赤道带板的组装工艺基本相同，首先吊装1#赤道带板，以定位圆为核心，在圆内放置支柱底板，并拧紧地脚螺栓。
然后使用钢丝绳，对赤道带板进行斜拉固定，防止出现位移、倾倒。
最后重复以上步骤，吊装2#赤道带板，在完成固定的、有支柱的赤道带板中间，组装不带支柱的赤道带板，并使用卡具进行固定，直至整个赤道带板完全闭合。
1.3组装上下支柱采用中心支柱单片散装法，可在地面上对赤道板的上支柱、下支柱进行焊接拼装。
当赤道板、球罐上支柱连接后，利用三角形中线原理进行测量控制，调整上下端支柱的位置，保证支柱垂直，并进行电焊固定[1]。
如果采用无中心柱或倒挂中心柱单片散装法，则在现场拼装上下支柱，使用定位卡、标线，并且涂抹润滑油，方便支柱移动。
在球罐基础安装下支柱和拉杆，搭设外部脚手架，保证两者高度一致。
球罐制造安装方案球罐制造安装程序分为两个部分第一部分为制造第二部分为安装依据的规范标准：1、设计图样2、GB150-1998《钢制压力容器》3、GB12337-1998《钢制球形储罐》4、GB50094-98《球形储罐施工及验收规范》5、《压力容器安全技术监察规程》（国家质量技术监督局）[2009版]6、GB6654-1996《压力容器用钢板》7、JB4726-2000《压力容器用碳素钢和低合金钢锻件》8、JB4708-2000 《钢制压力容器焊接工艺评定》9、JB/T4709-2000 《钢制压力容器焊接规程》10、《锅炉压力容器焊工考试规则》11、JB4730-94《压力容器无损检测》制造（制造单位完成的工作量）制造单位拿到图纸及合同后，按照图纸及相关规范要求订球壳板钢板、法兰及法兰盖锻件、球罐支腿部件、拉杆等材料；压制球壳板并进行二次下料，达到图纸要求（几何尺寸、圆弧度、坡口）；机加工所需的法兰、法兰盖、人孔短节等，达到图纸要求；将加工好的法兰、人孔短节、支柱上段与球壳板进行焊接、检测；将带接管（包括人孔）、支柱上段的球壳板按要求进行热处理；由制造单位将加工好的球壳板、支柱下段、法兰盖、螺栓、垫片、内件、产品试板（每具球罐3付）等连同相关合格证送抵施工现场。
安装（安装单位完成的工作量）安装方案1、基础检查验收1.1 检查验收的基础应有施工单位提交的交验单，交验单应有质检部门的签字盖章，证明基础符合设计要求，质量合格。
1.2 提交验收的基础应有中心线、中心圆划线和标高测量标记，如有预埋滑动板，标高及不平度应符合要求。
1.3球罐基础验收应按图样进行尺寸检查，检查项目及允许偏差值应符合表1.规定。
并填写基础验收检查记录。
防风蓬布或铁皮搭设UT、MT或PT外脚手架拆除清根MT或PT打磨中间验收1.几何尺寸检查2.审片3.焊接资料审查内脚手架搭设球壳板几何尺寸复验超声波、渗透检测外脚手架搭设赤道带检查1.圆度2.间隙、错边量、棱角度3.支柱垂直度4.赤道线水平度内脚手架搭设1.焊接工艺评定2.焊工资格证审查3.焊条复验4.试板焊接5.加热系统安装隐蔽工程验收内脚手架拆除内脚手架拆除产品试板力学性能检验交 工除锈涂漆气密性试验整体热处理水压试验纵缝焊接NDT检测环缝焊接现场清理焊前整体尺寸检查1.圆度2.错边量、间隙、棱角度3.支柱垂直度吊 卡 具 焊 接上下段支柱组焊上极板组装下极板组装上温带板组装赤道板组装基础验收外脚手架完善2、球壳板的检查要求2.1表面质量良好，无明显压痕、划伤和严重麻点等缺陷。
1000m3异丁烯球罐结构设计1 绪论球罐为大容量、承压的球形储存容器，广泛应用于市政建设、燃气储存、石油、化工、冶金等各种工业生产领域中。
它可以用来作为液化石油气、液化天然气、液氧、液氨、液氮、丙烯、丁烯、丙烷、乙烯及其他介质的储存容器。
也可作为压缩气体（空气、氧气、氮气、城市煤气）的储罐。
我国在石油化工、合成氨、城市燃气建设中，大型化球罐得到了广泛应用。
例如：在石油、化工、冶金城市煤气等工程中，球形容器被用于储存液化石油气、液化天然气、液氧、液氮、液氢、氧气、氮气、天然气、城市煤气、压缩空气等物料；在原子能发电站，球形容器被用作核安全壳；在造纸厂被用作蒸煮球等。
总之，随着工业的发展，球罐容器的使用也来越广泛。
1.1 球罐的特点球罐与常用的圆筒形容器相比具有以下特点：(1)球罐的表面积最小，即在相同容量下球罐所需钢材面积最小(2)球罐壳板承载能力比圆筒形容器大一倍，即在相同直径，相同压力下，采用相同钢板时，球罐的板厚只需要圆筒形容器壁厚的一半。
(3)球罐占地面积小，且可向空间高度发展，有利于地表面积的利用。
由于这些特点，再加上球罐基础简单，受风面积小，外形美观，可用于美化工程等原因，是球罐的应用得到很大的发展。
1.2 球罐分类球罐的结构是多种多样的，根据不同的使用条件(介质、容量、压力湿度、储存温度)有不同的结构形式。
按球壳的组合方式分为纯橘瓣式、纯足球瓣式和足球橘瓣混合式(1)纯橘瓣式球壳是按橘瓣结构形式(或称西瓜皮瓣)进行分割组合的，这种结构形式称纯橘瓣球壳。
这种球壳的特点是球壳拼装焊缝较规则，施工简单。
(2)足球瓣式球壳。
其优点是球瓣的尺寸相同或相近，制作球片简单省料。
缺点是组装比较困难，有部分支柱搭在球壳的焊缝上造成该处焊接应力较复杂。
(3)足球橘瓣混合式球壳。
其结构特点是赤道带采用橘瓣式，上下极板是足球瓣式。
优点是制造球皮工作量小，焊缝短，施工进度快，另外可以避免支柱搭在球壳焊缝上带来的不足，缺点是两种球瓣组装校正麻烦，球皮制造要求高[1]。
目录第一章工程概况................................................ 错误!未定义书签。
第二章工程量一览表............................................ 错误!未定义书签。
第三章施工组织设计编制依据.................................... 错误!未定义书签。
第四章施工总那么.............................................. 错误!未定义书签。
第五章工程质量目标............................................ 错误!未定义书签。
第六章施工中要紧执行标准和规程及技术条件...................... 错误!未定义书签。
第七章球罐的特点参数.......................................... 错误!未定义书签。
第八章施工方案................................................ 错误!未定义书签。
第九章保证质量操纵方法........................................ 错误!未定义书签。
第十章保证施工进度操纵方法.................................... 错误!未定义书签。
第十一章保证施工平安方法...................................... 错误!未定义书签。
第十二章现场文明施工治理及方法................................ 错误!未定义书签。
第十三章球罐雨季施工技术方法.................................. 错误!未定义书签。
工程概况工程名称：要紧工程量：四台5000m3 球形储罐工程范围：四台5000m3 球形储罐的组装、焊接、无损检测、整体热处置、水压实验、气密性实验、梯子平台制作、安装、除锈、防腐及平安附件安装、调试等工作。

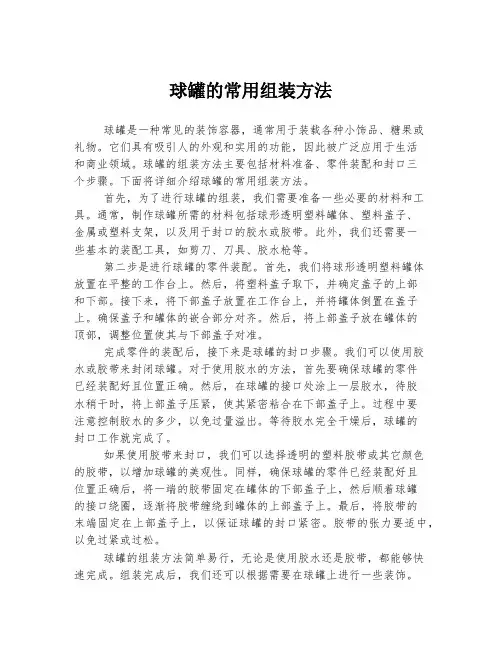

球罐的常用组装方法球罐是一种常见的装饰容器，通常用于装载各种小饰品、糖果或礼物。
它们具有吸引人的外观和实用的功能，因此被广泛应用于生活和商业领域。
球罐的组装方法主要包括材料准备、零件装配和封口三个步骤。
下面将详细介绍球罐的常用组装方法。
首先，为了进行球罐的组装，我们需要准备一些必要的材料和工具。
通常，制作球罐所需的材料包括球形透明塑料罐体、塑料盖子、金属或塑料支架，以及用于封口的胶水或胶带。
此外，我们还需要一些基本的装配工具，如剪刀、刀具、胶水枪等。
第二步是进行球罐的零件装配。
首先，我们将球形透明塑料罐体放置在平整的工作台上。
然后，将塑料盖子取下，并确定盖子的上部和下部。
接下来，将下部盖子放置在工作台上，并将罐体倒置在盖子上。
确保盖子和罐体的嵌合部分对齐。
然后，将上部盖子放在罐体的顶部，调整位置使其与下部盖子对准。
完成零件的装配后，接下来是球罐的封口步骤。
我们可以使用胶水或胶带来封闭球罐。
对于使用胶水的方法，首先要确保球罐的零件已经装配好且位置正确。
然后，在球罐的接口处涂上一层胶水，待胶水稍干时，将上部盖子压紧，使其紧密粘合在下部盖子上。
过程中要注意控制胶水的多少，以免过量溢出。
等待胶水完全干燥后，球罐的封口工作就完成了。
如果使用胶带来封口，我们可以选择透明的塑料胶带或其它颜色的胶带，以增加球罐的美观性。
同样，确保球罐的零件已经装配好且位置正确后，将一端的胶带固定在罐体的下部盖子上，然后顺着球罐的接口绕圈，逐渐将胶带缠绕到罐体的上部盖子上。
最后，将胶带的末端固定在上部盖子上，以保证球罐的封口紧密。
胶带的张力要适中，以免过紧或过松。
球罐的组装方法简单易行，无论是使用胶水还是胶带，都能够快速完成。
组装完成后，我们还可以根据需要在球罐上进行一些装饰。
例如，可以在罐体的外表面贴上可爱的贴纸、丝带或绒布，增加球罐的观赏性和吸引力。
除了装饰品，我们还可以将球罐用于礼品包装，给予朋友或亲人一个惊喜。
总之，球罐是一种常见的装饰容器，它们通过简单的组装方法可以实现快速装配和封口。
球罐脚手架搭设方案本工程为球罐安装工程，涉及到脚手架的搭设和球罐的安装。
球罐是一种大型压力容器，用于储存和运输气体。
脚手架则为施工提供工作平台和支撑结构，保证施工安全顺利进行。
脚手架类型选择：根据本工程特点，选择扣件式钢管脚手架作为主要支撑结构。
承载能力设计：根据球罐重量和使用要求，计算脚手架的承载能力。
考虑到球罐的重量和施工人员的重量，以及可能的额外负载，选择合适的钢管和扣件。
结构设计：脚手架结构应设计成稳定、安全的结构，包括底座、立杆、横杆和斜杆等部分。
底座应具有足够的承载能力，立杆和横杆应按照要求进行连接和固定。
高度设计：根据球罐的高度和施工需要，确定脚手架的高度。
考虑到球罐安装过程中可能需要的作业高度，脚手架应搭设到足够的高度。
准备工作：准备好所需的钢管、扣件、底座等材料，并确定搭设场地和搭设顺序。
底座安装：在搭设场地铺设底座，确保底座平整、稳固。
立杆和横杆安装：根据设计要求，安装立杆和横杆，确保立杆垂直、横杆水平。
斜杆安装：安装斜杆以增加脚手架的稳定性，确保斜杆的角度和位置符合设计要求。
栏杆和踏板安装：在需要的地方安装栏杆和踏板，以提供安全保障。
确保脚手架的搭设和使用符合国家相关安全规范。
在搭设和使用过程中，应佩戴安全帽、安全带等防护用品。
定期检查脚手架的稳定性和承载能力，及时修复或更换损坏的部件。
在搭设和使用过程中，应注意避免在脚手架上放置过重物品或进行过于激烈的操作。
在完成搭设和使用后，应彻底清理脚手架上的杂物和垃圾，确保脚手架整洁、安全。
在电力设施的维护和施工中，高压线的安全防护是一项至关重要的任务。
为了避免工作人员意外接触高压线，导致触电事故，我们需要制定一套合理、有效的脚手架搭设方案。
本方案旨在提供一套实用的搭建步骤和安全规范，确保在高压线附近的安全作业。
脚手架应设计为绝缘结构，以避免与高压线接触。
设计时应考虑脚手架的强度、稳定性和高度调节功能，以满足不同作业需求。
在安装脚手架时，应选择安全的位置，确保脚手架稳定。

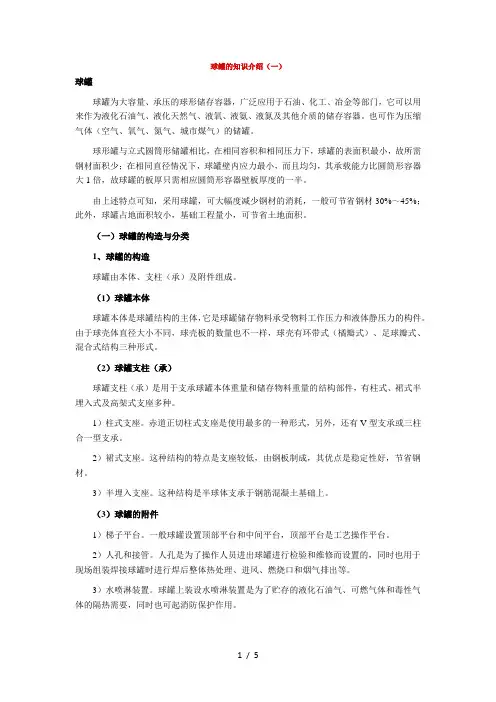

球罐的知识介绍（一）球罐球罐为大容量、承压的球形储存容器，广泛应用于石油、化工、冶金等部门，它可以用来作为液化石油气、液化天然气、液氧、液氨、液氮及其他介质的储存容器。
也可作为压缩气体（空气、氧气、氮气、城市煤气）的储罐。
球形罐与立式圆筒形储罐相比，在相同容积和相同压力下，球罐的表面积最小，故所需钢材面积少；在相同直径情况下，球罐壁内应力最小，而且均匀，其承载能力比圆筒形容器大1倍，故球罐的板厚只需相应圆筒形容器壁板厚度的一半。
由上述特点可知，采用球罐，可大幅度减少钢材的消耗，一般可节省钢材30%～45%；此外，球罐占地面积较小，基础工程量小，可节省土地面积。
（一）球罐的构造与分类1、球罐的构造球罐由本体、支柱（承）及附件组成。
（1）球罐本体球罐本体是球罐结构的主体，它是球罐储存物料承受物料工作压力和液体静压力的构件。
由于球壳体直径大小不同，球壳板的数量也不一样，球壳有环带式（橘瓣式）、足球瓣式、混合式结构三种形式。
（2）球罐支柱（承）球罐支柱（承）是用于支承球罐本体重量和储存物料重量的结构部件，有柱式、裙式半埋入式及高架式支座多种。
1）柱式支座。
赤道正切柱式支座是使用最多的一种形式，另外，还有V型支承或三柱合一型支承。
2）裙式支座。
这种结构的特点是支座较低，由钢板制成，其优点是稳定性好，节省钢材。
3）半埋入支座。
这种结构是半球体支承于钢筋混凝土基础上。
（3）球罐的附件1）梯子平台。
一般球罐设置顶部平台和中间平台，顶部平台是工艺操作平台。
2）人孔和接管。
人孔是为了操作人员进出球罐进行检验和维修而设置的，同时也用于现场组装焊接球罐时进行焊后整体热处理、进风、燃烧口和烟气排出等。
3）水喷淋装置。
球罐上装设水喷淋装置是为了贮存的液化石油气、可燃气体和毒性气体的隔热需要，同时也可起消防保护作用。
4）隔热和保冷设施。
隔热和保冷一般是为了保证贮存介质的一定温度。
储存液化石油气、可燃性气体和液化气及有毒气体的球罐和支柱，应该设置隔热设施。
球形储罐焊接施工工艺规程一、总则球形储罐焊接施工工艺规程是根据设计要求、制造工艺及资料进行制定的。
施工人员必须按照本规程的要求进行操作，确保施工质量。
本规程适用于球形储罐焊接施工，包括材料检验、球形储罐外壳焊接、球底焊接、封头焊接、管道焊接等工序。
二、材料检验1.焊材质量证明书必须与实际焊材一致，并检查焊材的外观质量、包装是否完好。
2.焊接前必须对材料进行化学成分分析，焊材与母材成分应一致或符合设计要求。
3.焊材必须进行力学性能试验，强度要求不低于设计要求。
三、球形储罐外壳焊接1.焊接前必须检查钢板表面是否清洁，除去油脂、锈蚀及其他污染物。
2.采用电弧焊进行焊接，必须采用规定焊接工艺。
3.焊接设备、电源应满足设计要求，同时进行安全检查。
4.焊接工作必须由合格焊工进行，且必须有监督人员进行检查。
5.焊缝必须进行无损检测，焊接质量要符合设计要求。
四、球底焊接1.焊接前必须将球底清洁干净，去除油脂、锈蚀等污染物。
2.球底焊接必须采用合适的焊接工艺与设备。
3.球底焊接工艺必须采用内外焊同时施工，保证焊缝的质量和可靠性。
4.焊接过程要注意焊接速度、焊接时的预热温度等，确保焊接质量。
5.焊接完成后必须进行外观检测，焊缝质量要符合设计要求。
五、封头焊接1.焊接前必须检查封头表面是否清洁，除去油脂、锈蚀及其他污染物。
2.采用电弧焊进行焊接，焊接工艺必须符合设计要求。
3.焊接设备、电源应满足设计要求，同时进行安全检查。
4.焊接工作必须由合格焊工进行，且必须有监督人员进行检查。
5.焊缝必须进行无损检测，焊接质量要符合设计要求。
六、管道焊接1.焊接前必须对管道进行清洗，去除油脂、锈蚀等污染物。
2.焊接工艺必须符合设计要求，且必须进行预热处理。
3.焊接设备、电源应满足设计要求，同时进行安全检查。
4.焊接工作必须由合格焊工进行，且必须有监督人员进行检查。
5.焊缝必须进行无损检测，焊接质量要符合设计要求。
七、施工质量控制1.施工过程中必须按照设计要求进行操作，严禁违规操作。
二、4×1000m3球罐制造原则组织设计1.编制说明：本原则组织设计依据中国航空工业第一集团公司第六一0研究所202312-0024-D1-F101-1001号询价函、图纸明确的国标、部标，结合我公司的实际情况进行编制。
2.球罐制造及检查标准、规范：1）《压力容器安全技术监察规程》国家质量技术监督局2）《钢制压力容器》 GB150-983）《压力容器用钢板》 GB6654-19964）《压力容器用碳素钢和低合金钢锻件钢板》 JB4726-19945）《钢制球形储罐》 GB12337-986）《压力容器无损检测》 JB4730-947）《钢制压力容器焊接工艺评估》 JB4708-19928）《球形储罐施工及验收规范》 GB50094-98以及相关国家标准和部颁标准。
3.球罐技术参数公称容积：1000m3数量： 4台设计压力：1.10Mpa 设计温度：介质：压缩空气规格：Sφ12700×24mm 主材： 16MnR单台质量：105000kg/台结构型式：三带混合式10支柱４.球罐制造重要技术措施4.1按设计图纸规定采购球壳板、人孔及接管毛坯、支柱、拉杆等材料及焊接材料，并对到货材料按图纸、标准规定进行检查和复验。
4.2对球罐壳体、人孔及接管等材料做焊接工艺评估。
选定需具有相应材质及位置合格证的优秀焊工参与施焊，严格执行焊接工艺。
4.3球壳板投料前采用全自动抛丸机对钢板双面抛丸解决，清除钢板表面氧化皮，从而提高球壳板制造表面质量。
4.4球壳板采用冷压成型工艺，压制采用800t悬臂油压机（喉深2200mm，可压制板宽4500mm）、2200t框架油压机（跨度4200mm）和1000m3球罐冲压模具进行。
成型后的球片用弦长2023mm样板检查，曲率误差≯2mm。
4.5球片净料及坡口切割采用切割轨道及多嘴头自动火焰切割机进行，球片净料及坡口切割一次成型，并清除氧化皮。
4.6净料后的球片各部分几何尺寸满足设计图纸及标准、规范的规定，保证同规格球片任意互换。
球形储罐安装施工工艺标准QB-CNCEC J22901-20061 适用范围本工艺标准适用于设计压力大于0.1Mpa且不大于4Mpa，公称容积大于50m3的橘瓣式或混合式以支柱支撑的碳素钢、低合金钢制球罐现场组装焊接安装工程。
本标准不适用于下列球罐的施工：受核辐射作用的球罐、移动式球罐、双壳结构的球罐和膨胀成型的球罐。
2 施工准备2.1 技术准备2.1.1施工资料准备施工图纸及设计提供相关资料、施工记录表格、原材料、球壳板、球罐零部件的质量证明材料。
2.1.2施工标准规范GB12337《钢制球形储罐》GB/T17261《钢制球形储罐型式与基本参数》GB50094《球形储罐施工及验收规范》JB4708《钢制压力容器焊接工艺评定》JB4730《压力容器无损检验》JB4709《钢制压力容器焊接规程》JB4744《钢制压力容器产品焊接试板的力学性能检验》GB/T5117《碳钢焊条》GB/T5118《低合金钢焊条》SH3505《石油化工施工安全技术规程》HG202021《化工工程建设起重施工规范》《锅炉压力容器压力管道焊工考试与管理规则》《锅炉压力容器无损检测人员资格考核规则》《压力容器安全技术监察规程》2.1.3 施工方案球形储罐组装方案焊接工艺评定及焊接工艺指导书施工安全用电方案2．2 作业人员2.3 设备、材料的验收及保管2.3.1一般要求2.3.1.1 到达现场的设备材料应在施工现场设置专用场地进行保管存放，法兰、阀门、螺栓、垫片等材料应当按照图纸及材料标记核对合格证及材质证明文件，弯头管件生产单位应经过技术监督部门认证。
2.3.1.2设备材料到货检验应当会同监理、业主代表进行。
对于不合格的设备材料及时进行处置。
对于合格的材料应当妥善保管，零散部件或不锈钢件应当设置专门库房存放。
管材、板材保管应当防潮、防涝，不锈钢材料应当同碳钢材料分开存放防止渗碳。
管件等零散部件应放置在独立货架上，并挂牌标明规格尺寸、压力等级、材质。
球罐安装技术施工方案一、概述球罐是一种大型压力容器，广泛应用于石油、化工、电力等领域。
由于其具有体积大、结构复杂、安装难度高等特点，因此制定科学、合理的安装技术施工方案至关重要。
本方案旨在提供球罐安装过程中的关键技术环节和施工步骤，以确保安装质量和安全。
二、安装前的准备工作1、施工图纸和相关技术文件齐全，包括球罐的结构图、安装图、焊接工艺规程等。
2、检查施工现场，确保具备安装条件，包括场地平整、道路畅通、水电供应等。
3、组织施工团队，进行技术交底和培训，提高作业人员的技能水平和安全意识。
4、准备安装所需的工具和材料，如起重机械、焊接设备、焊材、紧固件等。
5、对球罐进行外观检查，确保无损伤和变形。
三、安装过程1、基础制作：按照安装图要求，制作球罐的基础。
基础应平整、坚固，确保球罐安装后稳固不倾斜。
2、支座安装：将支座固定在基础上，确保支座水平、稳固。
3、球罐吊装：使用起重机械将球罐吊装到支座上，调整球罐的位置和高度。
4、附件安装：在球罐上安装各种附件，如接管、阀门、仪表等。
5、焊接施工：按照焊接工艺规程进行焊接，确保焊缝质量符合要求。
6、无损检测：对焊接完成的球罐进行无损检测，确保无缺陷和泄漏。
7、防腐处理：对球罐表面进行防腐处理，提高球罐的使用寿命。
四、安装后的检验与试验1、对安装完成的球罐进行外观检查，确保无损伤和变形。
2、对球罐进行压力试验，检查其密封性和强度。
3、对球罐的各种附件进行检查，确保其正常运转。
4、对球罐进行安全附件的检查和校验，确保其安全可靠。
五、安全措施1、严格执行施工现场安全规定，设置安全警示标志和围栏。
2、操作人员必须经过专业培训，持证上岗。
3、对起重机械、焊接设备等关键设备进行定期检查和维护，确保其安全运行。
4、施工现场应保持整洁，避免杂物堆积影响安全。
管线安装脚手架施工方案一、工程概述本工程为管线安装脚手架施工项目，旨在确保施工过程的安全、高效、有序进行。
工程位于市中心繁华区域，施工面积约为500平方米，涉及多种管线安装，包括电力、通信、给水等。
第49卷第10期 辽 宁化工2020 年 10 __________________________Liaoning Chem ical Industry Vol .49, No .10October , 20205 000 m 3液氨球罐设计及制安的关键技术曹凤玲、杨林2(I.沈阳地铁集团有限公司运营分公司，辽宁沈阳1101662.东北大学设计研究院（有限公司），辽宁沈阳丨丨0166)摘要：介绍了 5000«^液氨球罐在设计、制造及安装中的技术关键点。
在结构、材质、球壳厚度设计、制造、现场施焊及热处理方面作了阐述。
本文提出的制作方法不但降低了耗材，提高了利用率， 还缩短了工期，为大型球罐的建造提供了有效、可靠的技术参数。
关键词：压力容器；球罐；设计；制造；安装中图分类号：TQ053.2文献标识码：A文章编号：1004-0935 ( 2020)10-1300-035 000 m 3液氨球罐主体结构为5带12支柱混合 式，球罐内直径为21 200 mm ,支柱型式为赤道正 切式，工作压力0.81\^3，工作温度-33~20<^，介 质为液氨，密度为680 kg m '设计寿命15年。
1球罐设计的关键技术1.1结构选型根据GBAH 726I 《钢制球形储罐型式与基本参 数》，球罐选择5带12支柱混合式，支柱型式为赤 道正切式。
分带的角度为：赤道带45°，温带30°， 极带37.5°。
采用这样分带，不但球壳板的压制模具 制造方便、省料，而且板材的利用率也高于标准分 法，具体见表1。
表1标准分带与设计分带的对比焊缝总长焊条用量板材利用率模具费用lm /I/%/万元标准分带857 6.617.1 3.5本次采用7766.414.22.3化工容器材料选用规定》中对液氨应力腐蚀工况的要求。
16MnDR 正火状态下供货，逐张进行UT (超 声波）检测及夏比（V 型缺口）冲击试验，试验温 度-40冲击功值按标准规定。
