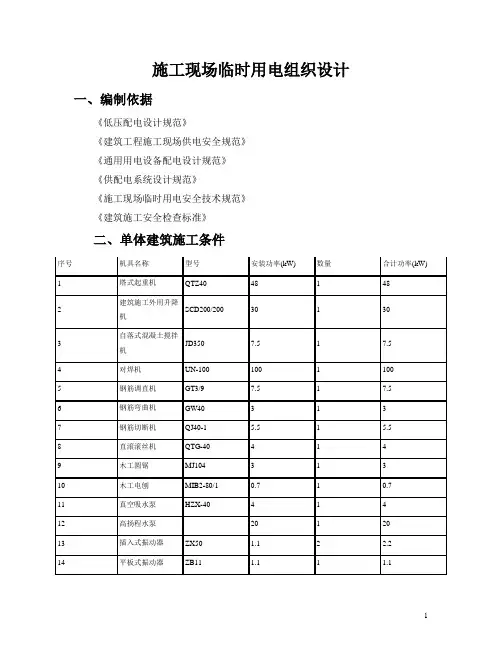

施工现场临时用电组织设计一、编制依据《低压配电设计规范》《建筑工程施工现场供电安全规范》《通用用电设备配电设计规范》《供配电系统设计规范》《施工现场临时用电安全技术规范》《建筑施工安全检查标准》二、单体建筑施工条件三、设计内容和环节1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。

布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

(4)按照《JGJ46-2023》规定制定施工组织设计，接地电阻R≤4Ω。

2、拟定用电负荷:(1)、塔式起重机K x=0.3，Cosφ=0.6，tgφ=1.33将J c=40%统一换算到J c1 =25%的额定容量P n=48kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×48=60.72 kW P js=K x×P e=0.3×60.72=18.21kWQ js=P js×tgφ=18.21×1.33=24.29kvar(2)、建筑施工外用升降机K x=0.3，Cosφ=0.6，tgφ=1.33P js=0.3×30=9kWQ js=P js×tgφ=9×1.33=12kvar(3)、自落式混凝土搅拌机K x=0.6，Cosφ=0.85，tgφ=0.62P js=0.6×7.5=4.5kWQ js=P js×tgφ=4.5×0.62=2.79kvar(4)、对焊机K x=0.35，Cosφ=0.7，tgφ=1.02将J c=50%统一换算到J c1 =100%的额定容量P n=100kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×100=70.71 kW P js=K x×P e=0.35×70.71=24.75kWQ js=P js×tgφ=24.75×1.02=25.25kvar (5)、钢筋调直机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×7.5=4.88kWQ js=P js×tgφ=4.88×1.02=4.97kvar (6)、钢筋弯曲机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.02=1.99kvar (7)、钢筋切断机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×5.5=3.58kWQ js=P js×tgφ=3.58×1.02=3.65kvar (8)、直滚滚丝机K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×4=2.6kWQ js=P js×tgφ=2.6×1.33=3.47kvar (9)、木工圆锯K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.33=2.6kvar(10)、木工电刨K x=0.65，Cosφ=0.6，tgφ=1.33 P js=0.65×0.7=0.45kWQ js=P js×tgφ=0.45×1.33=0.61kvar (11)、真空吸水泵K x=0.75，Cosφ=0.8，tgφ=0.75 P js=0.75×4=3kWQ js=P js×tgφ=3×0.75=2.25kvar (12)、高扬程水泵K x=0.75，Cosφ=0.8，tgφ=0.75 P js=0.75×20=15kWQ js=P js×tgφ=15×0.75=11.25kvar (13)、插入式振动器K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×2.2=0.66kWQ js=P js×tgφ=0.66×1.02=0.67kvar (14)、平板式振动器K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×1.1=0.33kWQ js=P js×tgφ=0.33×1.02=0.34kvar (15)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=9×0.4=3.6kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×3.6=2.55 kWP js=K x×P e=0.5×2.55=1.27kWQ js=P js×tgφ=1.27×2.29=2.92kvar(16)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=38.6×0.4=15.44kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×15.44=10.92 kW P js=K x×P e=0.5×10.92=5.46kWQ js=P js×tgφ=5.46×2.29=12.51kvar(17)、高压汞灯K x=0.6，Cosφ=0.7，tgφ=1.02P js=0.6×6×1.1=3.96kWQ js=P js×tgφ=3.96×1.02=4.04kvar(18)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×5×1=1.5kWQ js=P js×tgφ=1.5×1.02=1.53kvar(19)、白炽灯K x=0.9，Cosφ=1，tgφ=0P js=0.9×2×1=1.8kWQ js=P js×tgφ=1.8×0=0kvar (20)、打夯机K x=0.9，Cosφ=0.9，tgφ=0.48 P js=0.9×9×1=8.1kWQ js=P js×tgφ=8.1×0.48=3.92kvar (21)、荧光灯K x=0.75，Cosφ=0.85，tgφ=0.62 P js=0.75×1.5×1.2=1.35kWQ js=P js×tgφ=1.35×0.62=0.84kvar (22)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02 P js=0.3×6×1=1.8kWQ js=P js×tgφ=1.8×1.02=1.84kvar (23)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02 P js=0.3×10×1=3kWQ js=P js×tgφ=3×1.02=3.06kvar (24)、白炽灯K x=1，Cosφ=1，tgφ=0P js=1×2.2×1=2.2kWQ js=P js×tgφ=2.2×0=0kvar(25)总的计算负荷计算，总箱同期系数取Kx=0.95总的有功功率P js=K x×ΣP js=0.95×(18.21+9+4.5+24.75+4.88+1.95+3.58+2.6+1.95+0.45+3+15+0.66+0. 33+1.27+5.46+3.96+1.5+1.8+8.1+1.35+1.8+3+2.2)=115.23kW总的无功功率Q js=K x×ΣQ js=0.95×(24.29+12+2.79+25.25+4.97+1.99+3.65+3.47+2.6+0.61+2.25+11.25 +0.67+0.34+2.92+12.51+4.04+1.53+0+3.92+0.84+1.84+3.06+0)=120.44kvar 总的视在功率S js=(P js2+Q js2)1/2=(115.232+120.442)1/2=166.68kVA总的计算电流计算I js=S js/(1.732×U e)=166.68/(1.732×0.38)=253.25A3、1号干线(1号总配电柜)线路上导线截面及分派箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分派箱计算，选择导线及开关设备。

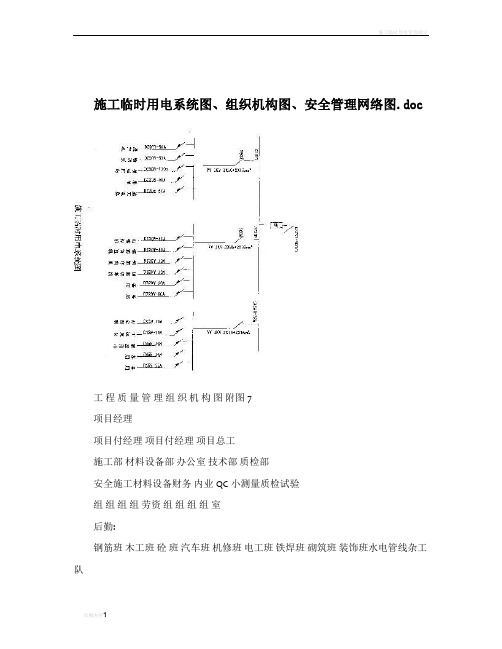

施工临时用电系统图、组织机构图、安全管理网络图.doc

施工临时用电系统图、组织机构图、安全管理网络图.doc

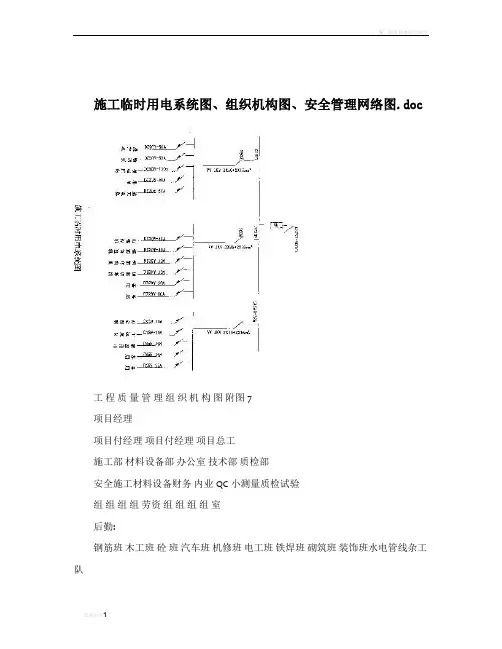

施工临时用电系统图、组织机构图、安全管理网络图.doc
工程质量管理组织机构图附图7
项目经理
项目付经理项目付经理项目总工
施工部材料设备部办公室技术部质检部
安全施工材料设备财务内业QC小测量质检试验
组组组组劳资组组组组室
后勤:
钢筋班木工班砼班汽车班机修班电工班铁焊班砌筑班装饰班水电管线杂工队
质检员质检员质检员质检员质检员质检员质检员质检员质检员安装队质质检员
检员
肖华海
项目经理部安全管理网络图附图8
项目经理
安全监督工程师安全管理领导小组
各施工队负责人
水电班瓦工班机械班钢筋班木工班砼工班
安全员安全员安全员安全员安全员安全员。

施工现场临时用电系统图

施工现场临时用电系统图

施工现场临时用电组织设计一、编制依据《低压配电设计规范》《建筑工程施工现场供电安全规范》《通用用电设备配电设计规范》《供配电系统设计规范》《施工现场临时用电安全技术规范》《建筑施工安全检查标准》二、单体建筑施工条件三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。

布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

2、确定用电负荷:(1)、塔式起重机K x=0.3，Cosφ=0.6，tgφ=1.33将J c=40%统一换算到J c1 =25%的额定容量P n=48kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×48=60.72 kWP js=K x×P e=0.3×60.72=18.21kWQ js=P js×tgφ=18.21×1.33=24.29kvar(2)、建筑施工外用升降机K x=0.3，Cosφ=0.6，tgφ=1.33P js=0.3×30=9kWQ js=P js×tgφ=9×1.33=12kvar(3)、自落式混凝土搅拌机K x=0.6，Cosφ=0.85，tgφ=0.62P js=0.6×7.5=4.5kWQ js=P js×tgφ=4.5×0.62=2.79kvar(4)、对焊机K x=0.35，Cosφ=0.7，tgφ=1.02将J c=50%统一换算到J c1 =100%的额定容量P n=100kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×100=70.71 kW P js=K x×P e=0.35×70.71=24.75kWQ js=P js×tgφ=24.75×1.02=25.25kvar(5)、钢筋调直机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×7.5=4.88kWQ js=P js×tgφ=4.88×1.02=4.97kvar(6)、钢筋弯曲机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.02=1.99kvar(7)、钢筋切断机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×5.5=3.58kWQ js=P js×tgφ=3.58×1.02=3.65kvar(8)、直滚滚丝机K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×4=2.6kWQ js=P js×tgφ=2.6×1.33=3.47kvar(9)、木工圆锯K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.33=2.6kvar(10)、木工电刨K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×0.7=0.45kWQ js=P js×tgφ=0.45×1.33=0.61kvar(11)、真空吸水泵K x=0.75，Cosφ=0.8，tgφ=0.75P js=0.75×4=3kWQ js=P js×tgφ=3×0.75=2.25kvar(12)、高扬程水泵K x=0.75，Cosφ=0.8，tgφ=0.75P js=0.75×20=15kWQ js=P js×tgφ=15×0.75=11.25kvar(13)、插入式振动器K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×2.2=0.66kWQ js=P js×tgφ=0.66×1.02=0.67kvar(14)、平板式振动器K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×1.1=0.33kWQ js=P js×tgφ=0.33×1.02=0.34kvar (15)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=9×0.4=3.6kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×3.6=2.55 kWP js=K x×P e=0.5×2.55=1.27kWQ js=P js×tgφ=1.27×2.29=2.92kvar(16)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=38.6×0.4=15.44kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×15.44=10.92 kW P js=K x×P e=0.5×10.92=5.46kWQ js=P js×tgφ=5.46×2.29=12.51kvar(17)、高压汞灯K x=0.6，Cosφ=0.7，tgφ=1.02P js=0.6×6×1.1=3.96kWQ js=P js×tgφ=3.96×1.02=4.04kvar(18)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×5×1=1.5kWQ js=P js×tgφ=1.5×1.02=1.53kvar(19)、白炽灯K x=0.9，Cosφ=1，tgφ=0P js=0.9×2×1=1.8kWQ js=P js×tgφ=1.8×0=0kvar(20)、打夯机K x=0.9，Cosφ=0.9，tgφ=0.48P js=0.9×9×1=8.1kWQ js=P js×tgφ=8.1×0.48=3.92kvar(21)、荧光灯K x=0.75，Cosφ=0.85，tgφ=0.62P js=0.75×1.5×1.2=1.35kWQ js=P js×tgφ=1.35×0.62=0.84kvar(22)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×6×1=1.8kWQ js=P js×tgφ=1.8×1.02=1.84kvar(23)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×10×1=3kWQ js=P js×tgφ=3×1.02=3.06kvar(24)、白炽灯K x=1，Cosφ=1，tgφ=0P js=1×2.2×1=2.2kWQ js=P js×tgφ=2.2×0=0kvar(25)总的计算负荷计算，总箱同期系数取Kx=0.95总的有功功率P js=K x×ΣP js=0.95×(18.21+9+4.5+24.75+4.88+1.95+3.58+2.6+1.95+0.45+3+15+0.66+0. 33+1.27+5.46+3.96+1.5+1.8+8.1+1.35+1.8+3+2.2)=115.23kW总的无功功率Q js=K x×ΣQ js=0.95×(24.29+12+2.79+25.25+4.97+1.99+3.65+3.47+2.6+0.61+2.25+11.25 +0.67+0.34+2.92+12.51+4.04+1.53+0+3.92+0.84+1.84+3.06+0)=120.44kvar 总的视在功率S js=(P js2+Q js2)1/2=(115.232+120.442)1/2=166.68kVA总的计算电流计算I js=S js/(1.732×U e)=166.68/(1.732×0.38)=253.25A3、1号干线(1号总配电柜)线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

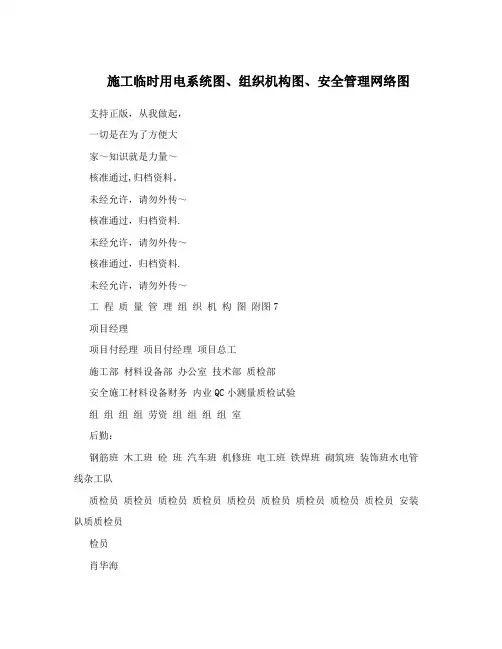

施工临时用电系统图、组织机构图、安全管理网络图

施工临时用电系统图、组织机构图、安全管理网络图

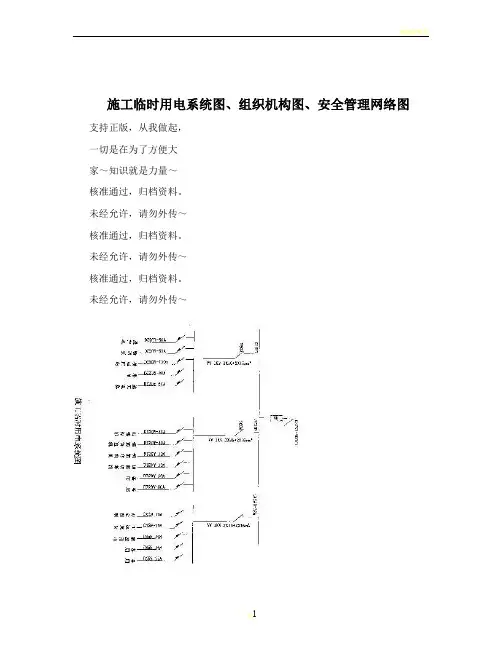

施工临时用电系统图、组织机构图、安全管理网络图支持正版，从我做起，
一切是在为了方便大
家～知识就是力量～
核准通过，归档资料。

未经允许，请勿外传～
核准通过，归档资料。

未经允许，请勿外传～
核准通过，归档资料。

未经允许，请勿外传～
工程质量管理组织机构图附图7
项目经理
项目付经理项目付经理项目总工
施工部材料设备部办公室技术部质检部
安全施工材料设备财务内业QC小测量质检试验
组组组组劳资组组组组室
后勤:
钢筋班木工班砼班汽车班机修班电工班铁焊班砌筑班装饰班水电管线杂工队
质检员质检员质检员质检员质检员质检员质检员质检员质检员安装队质质检员
检员
肖华海
项目经理部安全管理网络图附图8
项目经理
安全监督工程师安全管理领导小组
各施工队负责人
水电班瓦工班机械班钢筋班木工班砼工班核准通过，归档资料。

安全员安全员安全员安全员安全员安全员未经允许，请勿外传～正版资料，请勿外传～。

施工现场临时用电各级配电箱_配电系统图

施工现场临时用电各级配电箱_配电系统图
施工现场临时用电各级配电箱 配电系统图
施工现场临时用电各级配电箱 配电系统图
HR5.220-380V 进线
漏电动作电流 100mA/0.2S D220L-220/4300
接 A 支箱Ⅰ 级箱（接 B 支箱Ⅰ级箱(630A)
接 C 支箱Ⅰ级箱(630A)
接 D 支箱Ⅰ级箱(400A)
1 页脚内容
施工现场临时用电各级配电箱 配电系统图
HK60/380
PZ NM-100/3300
8#塔吊(120A)
HK60/380
PZ
NM-100/3300 8#施工电梯(90A)
HK30/380
NM-100/3300 4#、8#钢筋加工区（40A）
HR5.240-380V HK30/220
NM-100/3300
NM-100/3300
6#施工电梯(90)
HR5.240-380V HK30/380
NM-100/3300 5#楼层及地下室(30)
HK60/380
NM-100/3300 6#楼层及地下室（50)
HK30/380
NM-100/3300 7#楼层及地下室(50)
D 一级箱
5 页脚内容
HK30∕380
NM-100∕3300
备用（30A）
HK30∕380
NM-100∕3300
备用（30A）
C 一级箱
4 页脚内容
施工现场临时用电各级配电箱 配电系统图
HK60/380
PZ NM-100/3300
7#塔吊(90A)
HK60/380
PZ
NM-100/3300
7#施工电梯(90)
HK30/380
NM-100∕3300 2#楼层及地下室（60A）

施工现场临时供电接地系统图解

施工现场临时供电接地系统图解

• TN-S接地系统 （整个系统的中性线和保护 线是分开的）
IT接地系统 （IT接地系统的带电部分与大地 间不直接连接，而电气装置的外露可导电 部分则是接地的）
• TN-C接地系统 （整个系统的中性线和保护 线是合一的）
TT接地系统（TT接地系统有一个直接接地 点，电气装置外露可导电部分则是接地）
• 3）电流互感器的二次绕组。 • 4）高压绝缘子和套管的金属底座。 • 5）电力电缆的中间接头、终端头的接线盒金属外壳、电缆金属保护层和金属
电缆保护管。
• 6）电缆桥架、支架和井架。 • 7）架空线路的金属杆塔以及安装在线路杆塔上的电气设备的金属底座和外壳
。
• 8）室内外配线的金属管道。 • 9）金属容器。 • 10）电动机、电焊机、电加热设备、电动机械等固定式、移动式、手持式用
• TN-C-S接地系统 （整个系统有一部分的中 性线和保护线是合一的）
施工现场，下列电气设备的外露可导电部分及设施均应接地
• 1）发电机、变压器、箱式变电站、配电盘柜（箱）、控制盘（箱）、开关及 其传动装置的金属底座和外壳。
• 2）屋内外配电装置的金属架构和钢筋混凝土架构，以及靠近带电部分的金属 围栏和金属门。

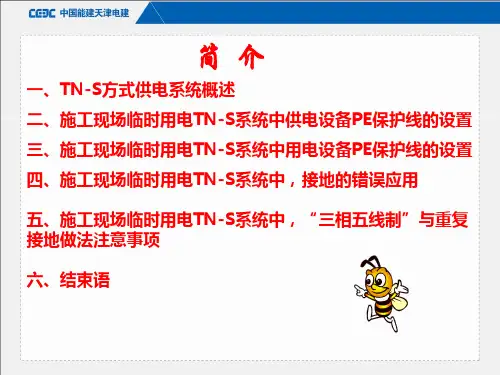

简介
