火灾自动报警系统简介共47页

消防火災報警系統在現代智能建筑中起著极其重要的安全保障作用。

火災報警系統屬于智能大廈系統的一個子系統，但其又在完全脫离其他系統或网絡的情況下獨立正常運行和操作，完成自身所具有的防災和滅火的功能，具有絕對的优先權。

火災報警系統的結构、組成、功能都應符合我國現行的規范。

火災報警系統的結构先進的火災報警系統（FAS）采用模塊化結构的控制主机，并運用雙CPU技術，大大提高了系統的可靠性。

同時其主机的大液晶顯示屏，提供的信息量大，操作方便。

系統應可以納入最新MSR智能探測器，煙溫复合探測器等，并具有大容量軟地址設定的功能，采用智能型數据總線技術提供報警的精确性和准确性，并具有可通過控制主机通訊与BMS系統集成系統聯网的能力。

火災報警系統（FAS）的組成火災報警系統（FAS）按照我國現行的規范要求，應成一個獨立的系統。

由獨立的消防控制室、控制主机、探測器、控制模塊等組成。

火災報警系統具有自己的网絡系統和布線系統，以實現在任何情況下，該系統都可以獨立運行、操作和管理。

隨著計算机技術和网絡技術的發展，已經可以實現獨立火災報警系統与樓宇監控管理系統聯网，從而達到對火災報警系統的二次監視和信息共享；并通過提供綜合保安管理系統（SMS）、樓宇設備自控系統（BAS）、廣播系統（PA）以及有線/無線通訊系統等相應的聯動功能，來提高防范火患和降低火災損失的能力。

因此，現代化的火災報警系統應具有聯网和提供通訊接口界面的能力。

一般聯网的方式是由网關提供与BMS网絡的連接和協議的轉換，以實現火災監控管理工作站与BMS系統工作站同處同一并行處理分布式計算机网絡中，通過BMS系統的工作站CRT圖形控制器實時顯示火災報警的位置和狀態，并提供BMS系統以至IBMS的集成聯動功能。

因此可以視BMS系統監控管理中心是火災報警系統（FAS）的二次管理中心。

火災報警聯動控制功能火災報警系統（FAS）通常具有火災報警功能、自動噴淋滅火功能、气体滅火、報警聯動功能等。

火灾自动报警系统一、火灾自动报警系统➢火灾报警系统的基本组成：触发器件、火灾报警装置、火灾警报装置和电源四大部分组成；1.触发器件定义：在火灾自动报警系统中自动或手动产生火灾报警信号的期间称为触发器件；如：各种火灾探测器、手动报警按钮、消火栓按钮；1)火灾探测器定义：在火灾自动报警系统中那些安装在建筑物内各个区域内，且能对火灾参数（如烟雾、温度、光亮、气体浓度、复合探测等5种类型）进行快速响应，并自动向火灾报警装置发出报警信号的器件；a)开关量信号探测器：探测器能自动判断从所在的环境收集的烟气浓度或温度变化数据，当其变化超过某一范围时才发出一个开关信号。

火灾报警控制装置接收的是开关信号，并不知道烟气浓度或温度的具体数值。

b)模拟量（类比）探测器：探测器从所在的环境收集烟气浓度或温度随时间的变化数据，将设置场所的烟浓度的模拟量数据转化为多位数字信号传递给报警控制装置。

火灾报警控制装置分析其数据，将其和火灾试验所得数据进行比较，判断是否有火灾发生，从而发出报警信号。

这种探测器有时也被称为智能探测器。

c)智能探测器：智能探测器能自动检测和跟踪由灰尘积累引起的工作状态的漂移，当这种漂移超出补偿范围时，自动发出故障信号。

同时探测器能跟踪环境变化，自动调整探测器的工作参数，因此大大减低由灰尘积累和环境变化所造成的误报。

智能探测是一种分布智能系统。

他将部分智能从控制器中分离出来，降低了总线的数据信息负荷，提高了系统响应速度。

他具有结构简单，容错能力和环境适应性强等特点。

d)定温火灾探测器：当探测器的感温原件被周围环境加热到预定温度值时发出报警信号。

一般用于环境温度变化较大或是环境温度较高的场所。

探测器常用的感温原件有双金属条、易熔金属、热敏电阻等。

e)差定温探测器：这种探测器是在定温探测器的功能上增加了一种对温度异常升高的一种判别方式。

当环境温度在3~20℃/min区间异常变化，但是又没有达到探测器的预定报警温度值时可以做出响应的感温探测器。

火灾自动报警系统汇报人:日期:目录CONTENCT •火灾自动报警系统概述•火灾自动报警系统的基本原理•火灾自动报警系统的设计与安装•火灾自动报警系统的维护与保养•火灾自动报警系统的应用实例•火灾自动报警系统的未来发展趋势01火灾自动报警系统概述火灾自动报警系统的定义和组成定义火灾自动报警系统是一种能够自动检测火灾并发出警报的设备系统，包括探测器、报警控制器、联动装置等组成部分。

组成火灾自动报警系统主要由探测器、报警控制器、联动装置等组成。

其中，探测器负责检测火灾信号，报警控制器接收探测器发出的信号并发出警报，联动装置则根据报警信号联动相关设备进行灭火等操作。

及时发现火灾提高灭火效率保障生命安全火灾自动报警系统能够实时监测火灾信号，一旦发现异常，立即发出警报，从而及时发现火灾，减少火灾造成的损失。

火灾自动报警系统能够准确检测火灾位置和情况，为灭火人员提供准确的信息，提高灭火效率，减少人员伤亡和财产损失。

火灾自动报警系统的及时警报能够提醒人们尽快逃离现场，保障生命安全。

火灾自动报警系统的重要性根据使用场所和功能的不同，火灾自动报警系统可分为工业用和民用两大类。

工业用火灾自动报警系统通常用于工厂、仓库等工业场所，而民用火灾自动报警系统则用于住宅、商场等民用建筑。

分类火灾自动报警系统广泛应用于各种场所，如工厂、仓库、住宅、商场、酒店、学校等。

在这些场所中，火灾自动报警系统能够有效地预防和扑灭火灾，保障人们的生命财产安全。

应用火灾自动报警系统的分类和应用02火灾自动报警系统的基本原理80%80%100%火灾探测原理利用烟雾粒子对光线的遮挡，改变光线的传播路径，实现火灾的探测。

利用温度变化引起的热敏电阻值的变化，实现火灾的探测。

利用火焰对特定波段的光的吸收或反射，实现火灾的探测。

感烟探测器感温探测器火焰探测器接收火灾探测器的信号，进行数据处理和分析，判断是否有火灾发生。

火灾报警控制器在火灾报警控制器确认有火灾发生时，发出声光信号，提示人员采取应急措施。

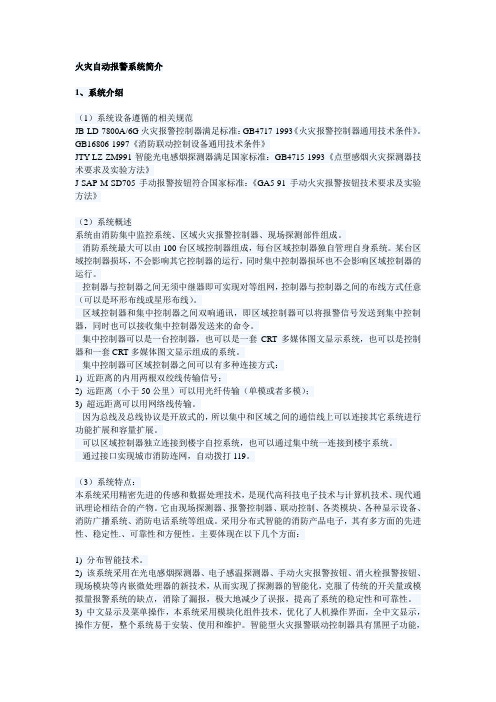

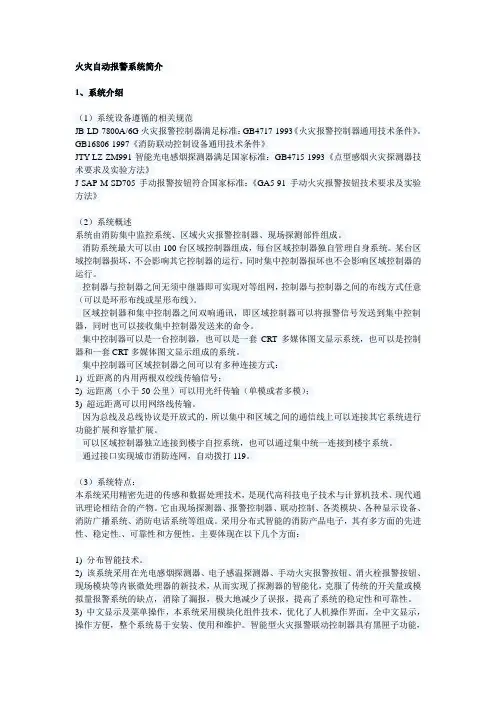

火灾自动报警系统简介1、系统介绍（1）系统设备遵循的相关规范JB-LD-7800A/6G火灾报警控制器满足标准：GB4717-1993《火灾报警控制器通用技术条件》。

GB16806-1997《消防联动控制设备通用技术条件》JTY-LZ-ZM991智能光电感烟探测器满足国家标准：GB4715-1993《点型感烟火灾探测器技术要求及实验方法》J-SAP-M-SD705手动报警按钮符合国家标准：《GA5-91手动火灾报警按钮技术要求及实验方法》（2）系统概述系统由消防集中监控系统、区域火灾报警控制器、现场探测部件组成。

·消防系统最大可以由100台区域控制器组成，每台区域控制器独自管理自身系统。

某台区域控制器损坏，不会影响其它控制器的运行，同时集中控制器损坏也不会影响区域控制器的运行。

·控制器与控制器之间无须中继器即可实现对等组网，控制器与控制器之间的布线方式任意（可以是环形布线或星形布线）。

·区域控制器和集中控制器之间双响通讯，即区域控制器可以将报警信号发送到集中控制器，同时也可以接收集中控制器发送来的命令。

·集中控制器可以是一台控制器，也可以是一套CRT多媒体图文显示系统，也可以是控制器和一套CRT多媒体图文显示组成的系统。

·集中控制器可区域控制器之间可以有多种连接方式：1) 近距离的内用两根双绞线传输信号；2) 远距离（小于50公里）可以用光纤传输（单模或者多模）；3) 超远距离可以用网络线传输。

·因为总线及总线协议是开放式的，所以集中和区域之间的通信线上可以连接其它系统进行功能扩展和容量扩展。

·可以区域控制器独立连接到楼宇自控系统，也可以通过集中统一连接到楼宇系统。

·通过接口实现城市消防连网，自动拨打119。

（3）系统特点：本系统采用精密先进的传感和数据处理技术，是现代高科技电子技术与计算机技术、现代通讯理论相结合的产物。

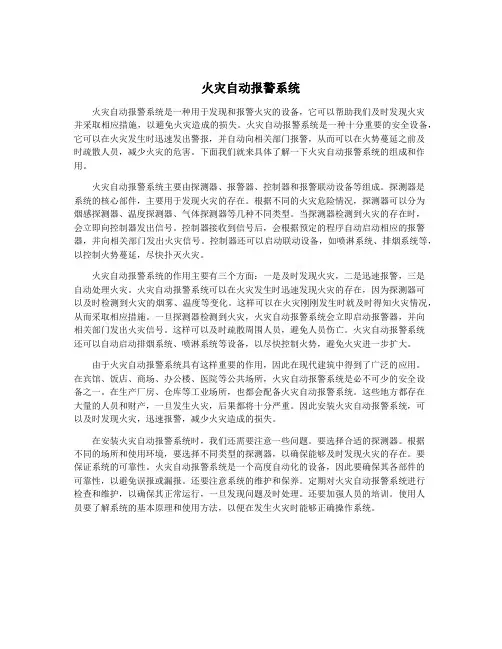

火灾自动报警系统火灾自动报警系统是一种用于发现和报警火灾的设备，它可以帮助我们及时发现火灾并采取相应措施，以避免火灾造成的损失。

火灾自动报警系统是一种十分重要的安全设备，它可以在火灾发生时迅速发出警报，并自动向相关部门报警，从而可以在火势蔓延之前及时疏散人员，减少火灾的危害。

下面我们就来具体了解一下火灾自动报警系统的组成和作用。

火灾自动报警系统主要由探测器、报警器、控制器和报警联动设备等组成。

探测器是系统的核心部件，主要用于发现火灾的存在。

根据不同的火灾危险情况，探测器可以分为烟感探测器、温度探测器、气体探测器等几种不同类型。

当探测器检测到火灾的存在时，会立即向控制器发出信号。

控制器接收到信号后，会根据预定的程序自动启动相应的报警器，并向相关部门发出火灾信号。

控制器还可以启动联动设备，如喷淋系统、排烟系统等，以控制火势蔓延，尽快扑灭火灾。

火灾自动报警系统的作用主要有三个方面：一是及时发现火灾，二是迅速报警，三是自动处理火灾。

火灾自动报警系统可以在火灾发生时迅速发现火灾的存在，因为探测器可以及时检测到火灾的烟雾、温度等变化。

这样可以在火灾刚刚发生时就及时得知火灾情况，从而采取相应措施。

一旦探测器检测到火灾，火灾自动报警系统会立即启动报警器，并向相关部门发出火灾信号。

这样可以及时疏散周围人员，避免人员伤亡。

火灾自动报警系统还可以自动启动排烟系统、喷淋系统等设备，以尽快控制火势，避免火灾进一步扩大。

由于火灾自动报警系统具有这样重要的作用，因此在现代建筑中得到了广泛的应用。

在宾馆、饭店、商场、办公楼、医院等公共场所，火灾自动报警系统是必不可少的安全设备之一。

在生产厂房、仓库等工业场所，也都会配备火灾自动报警系统。

这些地方都存在大量的人员和财产，一旦发生火灾，后果都将十分严重。

因此安装火灾自动报警系统，可以及时发现火灾，迅速报警，减少火灾造成的损失。

在安装火灾自动报警系统时，我们还需要注意一些问题。

要选择合适的探测器。

火灾自动报警系统火灾自动报警系统，一般由火灾探测器、区域报警器和集中报警器组成；也可以根据工程的要求同各种灭火设施和通讯装置联动，以形成中心控制系统，即由自动报警、自动灭火、安全疏散、系统过程显示、消防档案管理等组成一个完整的消防控制系统。

火灾探测器是探测火灾的仪器，由于在火灾发生的阶段，将伴随产生烟雾、高温和火光。

这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火灾。

区域报警器能将所在楼层之探测器发出的信号转换为声光报警，并在屏幕上显示出火灾的房间号；同时还能监视若干楼层的集中报警器、输出信号或控制自动灭火系统。

集中报警是将接收到的信号以声光方式显示出来，其屏幕上也具体显示出着火的楼层和房间号，机上停走的时钟记录下首次报警时间性，利用本机专用电话，还可迅速发出指示和向消防队报警。

此外，也可以控制有关的灭火系统或将火灾信号传输给消防控制室。

烟雾检测报警器的方案设计烟雾检测报警器是能够检测环境中的烟雾浓度，并具有报警功能的仪器，仪器的最基本组成部分应包括：烟雾信号采集电路、模数转换电路、单片机控制电路。

烟雾信号采集电路一般由烟雾传感器和模拟放大电路组成，将烟雾信号转化为模拟的电信号。

模数转换电路将从烟雾检测电路送出的模拟信号转换成单片机可识别的数字信号后送入单片机。

单片机对该数字信号进行滤波处理，并对处理后的数据进行分析，是否大于或等于某个预设值(也就是报警界限)，如果大于则启动报警电路发出报警声音，反之则为正常状态。

为方便检测与监控，使仪器测试人员及用户能够直观地观察到环境中的可燃烟雾浓度值，可将浓度值送到数码管显示。

方便调节报警限，可以加入按键。

为使报警装置更加完善，可以在声音报警基础上，加入闪光报警，变化的光信号可以引起用户注意，弥补嘈杂环境中声音报警的局限。

以上是根据报警器应具备的功能，提出的整体设计思路。

烟雾检测报警器的工作原理首先，传感器送来的烟雾浓度对应的微小的电压信号经过放大，转化成较大的电压信号送入STC12C5410AD单片机；然后，在STC12C5410AD单片机内A/D转换、浓度比较，对数据进行线性化处理，将数字化电压信号转化成为对应的十进制浓度值；最后，将实际可燃性气体浓度送入液晶，并判断浓度值是否超出报警限，当浓度处于正常状态绿灯长亮，当烟雾浓度超出设定的限定值时，发出声音报警并伴随红灯闪亮。
