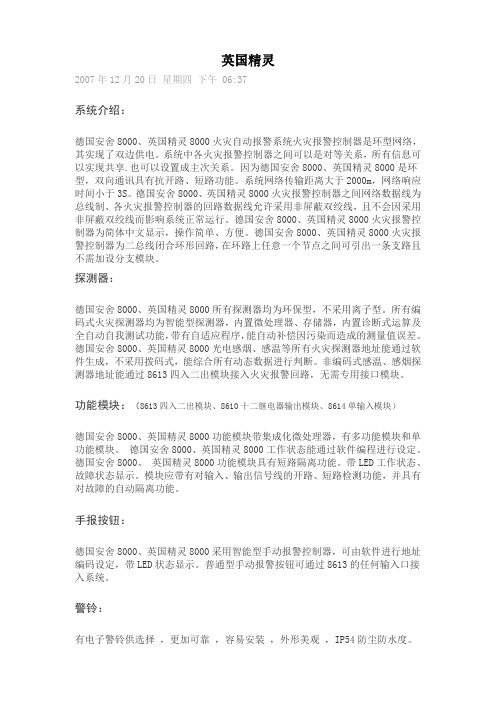

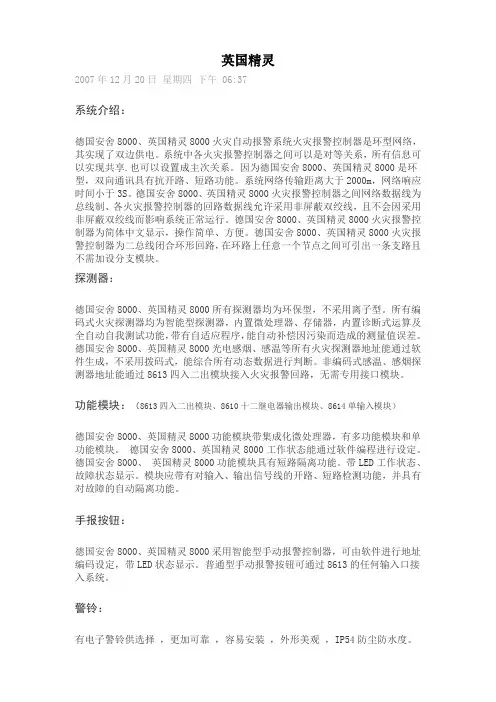

英国精灵2007年12月20日星期四下午 06:37系统介绍：德国安舍8000、英国精灵8000火灾自动报警系统火灾报警控制器是环型网络，其实现了双边供电。
系统中各火灾报警控制器之间可以是对等关系，所有信息可以实现共享.也可以设置成主次关系。
因为德国安舍8000、英国精灵8000是环型，双向通讯具有抗开路、短路功能。
系统网络传输距离大于2000m，网络响应时间小于3S。
德国安舍8000、英国精灵8000火灾报警控制器之间网络数据线为总线制、各火灾报警控制器的回路数据线允许采用非屏蔽双绞线，且不会因采用非屏蔽双绞线而影响系统正常运行。
德国安舍8000、英国精灵8000火灾报警控制器为简体中文显示，操作简单、方便。
德国安舍8000、英国精灵8000火灾报警控制器为二总线闭合环形回路，在环路上任意一个节点之间可引出一条支路且不需加设分支模块。
探测器：德国安舍8000、英国精灵8000所有探测器均为环保型，不采用离子型。
所有编码式火灾探测器均为智能型探测器，内置微处理器、存储器，内置诊断式运算及全自动自我测试功能，带有自适应程序，能自动补偿因污染而造成的测量值误差。
德国安舍8000、英国精灵8000光电感烟、感温等所有火灾探测器地址能通过软件生成，不采用拨码式，能综合所有动态数据进行判断。
非编码式感温、感烟探测器地址能通过8613四入二出模块接入火灾报警回路，无需专用接口模块。
功能模块：（8613四入二出模块、8610十二继电器输出模块、8614单输入模块）德国安舍8000、英国精灵8000功能模块带集成化微处理器，有多功能模块和单功能模块。
德国安舍8000、英国精灵8000工作状态能通过软件编程进行设定。
德国安舍8000、英国精灵8000功能模块具有短路隔离功能。
带LED工作状态、故障状态显示。
模块应带有对输入、输出信号线的开路、短路检测功能，并具有对故障的自动隔离功能。
手报按钮：德国安舍8000、英国精灵8000采用智能型手动报警控制器，可由软件进行地址编码设定，带LED状态显示。

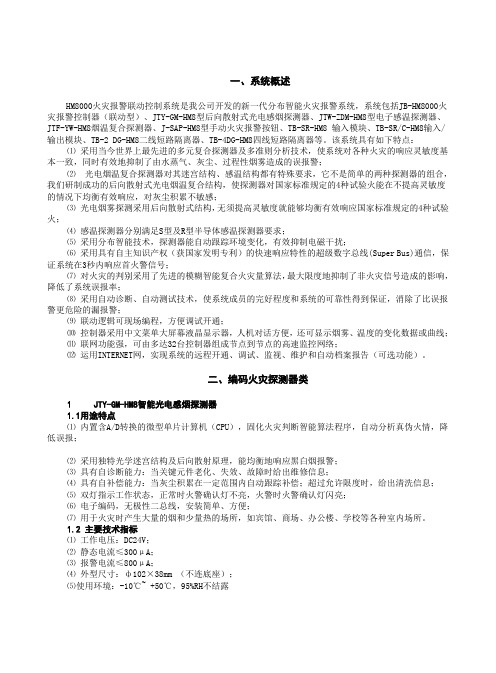

一、系统概述HM8000火灾报警联动控制系统是我公司开发的新一代分布智能火灾报警系统，系统包括JB-HM8000火灾报警控制器（联动型）、JTY-GM-HM8型后向散射式光电感烟探测器、JTW-ZDM-HM8型电子感温探测器、JTF-YW-HM8烟温复合探测器、J-SAP-HM8型手动火灾报警按钮、TB-SR-HM8 输入模块、TB-SR/C-HM8输入/输出模块、TB-2 DG-HM8二线短路隔离器、TB-4DG-HM8四线短路隔离器等。
该系统具有如下特点：⑴采用当今世界上最先进的多元复合探测器及多准则分析技术，使系统对各种火灾的响应灵敏度基本一致，同时有效地抑制了由水蒸气、灰尘、过程性烟雾造成的误报警；⑵光电烟温复合探测器对其迷宫结构、感温结构都有特殊要求，它不是简单的两种探测器的组合，我们研制成功的后向散射式光电烟温复合结构，使探测器对国家标准规定的4种试验火能在不提高灵敏度的情况下均衡有效响应，对灰尘积累不敏感；⑶光电烟雾探测采用后向散射式结构，无须提高灵敏度就能够均衡有效响应国家标准规定的4种试验火；⑷感温探测器分别满足S型及R型半导体感温探测器要求；⑸采用分布智能技术，探测器能自动跟踪环境变化，有效抑制电磁干扰；⑹采用具有自主知识产权（获国家发明专利）的快速响应特性的超级数字总线(Super Bus)通信，保证系统在3秒内响应首火警信号；⑺对火灾的判别采用了先进的模糊智能复合火灾量算法，最大限度地抑制了非火灾信号造成的影响，降低了系统误报率；⑻采用自动诊断、自动测试技术，使系统成员的完好程度和系统的可靠性得到保证，消除了比误报警更危险的漏报警；⑼联动逻辑可现场编程，方便调试开通；⑽控制器采用中文菜单大屏幕液晶显示器，人机对话方便，还可显示烟雾、温度的变化数据或曲线；⑾联网功能强，可由多达32台控制器组成节点到节点的高速监控网络；⑿运用INTERNET网，实现系统的远程开通、调试、监视、维护和自动档案报告（可选功能）。
火灾自动报警系统汇报人:日期:目录CONTENCT •火灾自动报警系统概述•火灾自动报警系统的基本原理•火灾自动报警系统的设计与安装•火灾自动报警系统的维护与保养•火灾自动报警系统的应用实例•火灾自动报警系统的未来发展趋势01火灾自动报警系统概述火灾自动报警系统的定义和组成定义火灾自动报警系统是一种能够自动检测火灾并发出警报的设备系统，包括探测器、报警控制器、联动装置等组成部分。
组成火灾自动报警系统主要由探测器、报警控制器、联动装置等组成。
其中，探测器负责检测火灾信号，报警控制器接收探测器发出的信号并发出警报，联动装置则根据报警信号联动相关设备进行灭火等操作。
及时发现火灾提高灭火效率保障生命安全火灾自动报警系统能够实时监测火灾信号，一旦发现异常，立即发出警报，从而及时发现火灾，减少火灾造成的损失。
火灾自动报警系统能够准确检测火灾位置和情况，为灭火人员提供准确的信息，提高灭火效率，减少人员伤亡和财产损失。
火灾自动报警系统的及时警报能够提醒人们尽快逃离现场，保障生命安全。
火灾自动报警系统的重要性根据使用场所和功能的不同，火灾自动报警系统可分为工业用和民用两大类。
工业用火灾自动报警系统通常用于工厂、仓库等工业场所，而民用火灾自动报警系统则用于住宅、商场等民用建筑。
分类火灾自动报警系统广泛应用于各种场所，如工厂、仓库、住宅、商场、酒店、学校等。
在这些场所中，火灾自动报警系统能够有效地预防和扑灭火灾，保障人们的生命财产安全。
应用火灾自动报警系统的分类和应用02火灾自动报警系统的基本原理80%80%100%火灾探测原理利用烟雾粒子对光线的遮挡，改变光线的传播路径，实现火灾的探测。
利用温度变化引起的热敏电阻值的变化，实现火灾的探测。
利用火焰对特定波段的光的吸收或反射，实现火灾的探测。
感烟探测器感温探测器火焰探测器接收火灾探测器的信号，进行数据处理和分析，判断是否有火灾发生。
火灾报警控制器在火灾报警控制器确认有火灾发生时，发出声光信号，提示人员采取应急措施。
「精灵」8000火灾自动报警控制系统简介1 关于「精灵」8000火灾自动报警控制系统「精灵」8000火灾自动报警控制系统是高度智能化的系统，属于第五代产品，有多种智能型火灾探测器件，可以满足不同建筑物对火灾自动报警方式及消防联动控制功能的特别要求，所有用户操作接口，包括控制器面板、中央监控软件等都经过专门设计，维护和管理工作非常简便。
可针对建筑物及其内部设施的火灾危害性进行设计，实现对早期火灾的可靠监视及报警，保证及时发现和通报火灾，自动发出控制信号给有关消防设备，消除火灾隐患、控制烟气蔓延、阻止火灾扩展、减少火灾危害甚至扑灭火灾，避免或降低灾害情况下造成的人员和财物损失，保障防火安全。
「精灵」8000系统产品具有中国国家消防电子产品质量监督检测中心颁发的检测合格报告，并荣获下列国际体系及产品的质量证书：1.ISO 9001国际质量体系认证 2.LPCB 安全及质量体系认可之供货商 3.BSi 质量管理系统证书 4. 中国国家消防产品质量认证证书SYSTEM 80002 「精灵」8000火灾自动报警控制系统结构如图所示：「精灵」8000系统由火灾报警控制器、消防联动控制设备、火灾探测装置、手动火灾报警按钮、功能模块、彩色图形显示装置与打印机等系统设备组成。
火灾报警控制器有8007、8000C、8000M以及8000系列的智能型控制器，接收、显示并处理各种报警信号，具备消防联动控制功能。
●中文彩色图形显示装置与打印机终端连接在火灾报警控制器RS232信号接口上，接收、显示、记录火灾报警控制器传来的系统运行信息，具有火灾报警自动切换出报警平面图并动态显示报警点的功能，值班人员可更加清楚报警事件的情况，为灭火工作赢得宝贵的时间。
●消防联动控制柜设置手动/自动控制模式开关，设置手动控制面板与硬线线路，具备手动控制功能，可对消防水泵、消防风机、非消防电源配电箱、消防广播、防火卷帘、电梯、燃气阀等重要消防设备直接发出控制信号（可按实际需要配置）。
●火灾探测装置包括智能型感烟探测器、智能型感温探测器、红外光束感烟探测器、缆式感温探测装置、空气采样探测装置、可燃气体探测装置（通过模块采集报警信号）等设备，安装在现场，用于检测早期火灾信号。
●功能模块包括单输入模块、单输入/单输出模块、四输入/二输出模块、十二继电器输出模块以及发光二极管模块等，连接在报警回路总线上，具备独立地址的信号输入端口和信号输出端口，用于控制和监视有关消防设备。
●手动报警按钮用于现场人员发现火灾隐患或灾情时发出报警信号。
地址式手动报警按钮：直接连接在回路总线上。
非地址式手动报警按钮：由功能模块接收其动作信号。
3 系统相关技术指标：●系统容量：31台火灾报警控制器，≥35000地址点。
●回路容量：127个地址式系统设备。
●网络线：可采用普通双绞线、屏蔽双绞线或光纤（配光纤匹配器）作控制器之间的网络线。
●回路线：采用普通双绞线作回路线，每个总线回路距离可达2000米。
●系统两节点间的距离可达2000米或以上。
●系统网络响应时间≤3秒；回路响应时间≤1.5秒。
●抗电磁干扰能力 27MHZ至1GZH ≥ 30V/M。
●系统设备平均无故障时间MRBF≥50,000小时。
●系统平均修复时间MTTR≤10分钟。
●系统整体使用年期多于十五年。
4 「精灵」8000火灾自动报警控制系统特性●系统的可靠性➢MK公司是火灾报警系统的专业生产厂家，在火灾自动报警系统的设计、生产、运作方面居同行业领先地位，系统硬件、软件的设计是累积多年经验研究而成，能够根据建筑物特点进行设备配置，编程灵活，功能稳定，运行可靠。
目前全球已有数千个客户选择了MK公司的产品。
➢智能型火灾探测器内置CPU与存储器，可以根据环境状况自动调整灵敏度，可按照特征曲线独立判断火警而不必依靠报警控制器，即使控制器故障，也能报警；且探测器与控制器之间的数据通讯少，系统抗干扰能力很强，在不增加中继设备情况下，回路线能长达2000米，完全满足建筑物的要求。
➢所有智能型探测器使用同一底座，探测器拆离底座时，火灾报警控制器即时显示该探测点通讯故障，通知值班人员进行处理。
➢系统设备可设置短路隔离器，对于短路、接地故障都有隔离功能；➢系统采用环形探测回路，在开路时可通过另一侧与节点进行通讯，防止通信中断，能令系统受故障影响程度降低到最小范围。
➢系统不因联网而影响其可靠性及可行性，可设置各台控制器的不同层次的操作、控制级别；各区域子系统保持自身的独立性，可以独立完成所辖区域的联动功能。
●系统的实用性➢针对建筑物及其内部设施的火灾形成特点与危害情况，按照国家有关消防规范进行分析、设计，实现消防功能要求。
➢模块化结构，可根据需要随时增加探测器或模块达到功能要求。
➢智能型火灾探测器内置CPU和存储器，具备自适应学习能力，可以自动根据环境情况调整探测参数，无需人工调试。
➢控制屏具有特大液晶显示屏，统一显示系统的运作信息，人机界面友好。
➢全中文操作菜单，带中文标记的按钮，操作快捷、简单，可以在消防控制中心操作所有子系统，实现最佳报警管理功能。
➢彩色图形显示系统运用图片、视窗显示，清晰直观。
➢通过控制器面板操作，模拟系统中的任一个报警点发报火警，可以方便地检测报警系统本身和各个外部的火灾联动功能。
➢通过控制器面板操作，可以令功能模块对应端口动作，发出控制信号，可以方便地检测相应消防装置是否正常。
●系统的先进性➢［精灵］8000火灾自动报警控制系统采用独立地址式报警方式，智能型探测器均内置先进的微处理器（CPU）和存储器，是第五代智能型火灾自动报警控制系统。
➢所有火灾报警控制器通过双绞线组成网络，优化数据传输，构成分布式控制系统（集散系统），令系统拥有全面的火灾监视、控制功能。
➢［精灵］8000火灾自动报警控制系统采用标准硬件和软件，设计灵活，可针对项目特点进行配置设计，灵活编程，能够应付不同项目的具体需要，实现客户要求的各项功能。
✧报警回路故障点详细检查；✧系统全面管理；✧子系统管理；✧视窗软件应用。
➢系统支持多台图形显示装置，支持彩色图形打印机记录打印，图形界面可在线修改、离线编辑，以标准格式支持历史档案，可直接在其它应用软件（例如：EXCEL、ACCESS、FOXPRO等）中进行存取。
➢系统统一地址编码，智能火灾探测器采用电脑软件编址方式。
所有火灾探测器及其它设备的地址、文字说明、编程等都由软件完成，调试十分方便；➢系统具有火灾自动确认功能。
✧同一个报警区域任何两个探测器同时报警。
✧同一个报警回路任何两个探测器同时报警。
✧同一个探测器持续报警（5～300秒可编程设置）。
●系统的开放性➢系统硬件、软件、通讯、网络、操作系统和数据库管理系统均遵循国际协议，系统具有可移植性，结构灵活，通用性强，开放性好，能够满足用户随时增加或减少设备的要求。
➢利用RS232接口卡，可以同楼宇自动监控系统、119联网系统连接。
➢利用功能模块，可以同其它触点式设备进行连接，可兼容传统式设备。
●系统的扩展性➢［精灵］8000火灾自动报警控制系统支持庞大的网络，系统容量大（可支持31台控制器）、网络功能强，完全可以满足系统增容的需要。
➢系统设计遵循模块化原则，系统结构高度灵活，可随时调节，包括控制器的扩展、回路的扩展等，都可根据实际需要加改或刪除。
●系统的兼容性➢MK公司会向市场不断提供最先进的产品，采用先进技术对火灾自动报警系统进行优化后，系统升级换代，均会兼容先前的产品，保证原来的系统正常工作。
●系统具有良好的经济性➢火灾报警回路线采用二总线（普通阻燃或难燃双绞线，不必使用屏蔽电线）方式布线，系统施工简单容易，降低工程造价。
➢系统使用标准组件，采取简单而逻辑化的结构，功能模块（8613四输入/二输出模块、8610十二继电器输出模块等）集成化高，功能端口多，每个监控端口具有可编程的独立子地址，可以完成其它报警系统需数个模块才能达到的功能，既方便施工和维修管理，又令系统具备很好的经济性。
●系统易维护性➢［精灵］8000火灾自动报警控制系统具备故障自诊断功能，可即时、准确地通过报警控制屏和CRT图形显示装置指示出故障部件，故障信息在资料菜单中显示或打印出来，明确地将故障区域号、故障点以及相应设备类型告诉维修人员，系统维护容易。
➢系统采取模块化结构，维护人员可以直接更换故障部件，迅速排除故障。
➢对于报警回路上的功能模块和火灾探测器，系统支持在线更换方式。
●维修资源获取方便➢MK公司在中国北京、上海、杭州、广州和深圳设立有5个办事处，有专业工程师提供技术服务，可以及时提供系统所需要的备件和必要的技术支持，保证系统长期正常运行。
●维修经济➢MK公司承诺，始终以最优惠价格提供备品备件，系统维修设备费用可以降低到最低水平。
➢在保质期内，MK公司有专门的系统工程师密切关注系统运作状况，指导系统的维修保养工作，系统故障可以在当个工作日内得到排除。
➢ 保质期过后，无论用户同哪家消防公司签定维修保养协议，MK 公司都可以同该公司共同合作，确保系统长期稳定运行。
➢ MK 公司已取得ISO 国际质量认证，有良好的售后服务体系，从系统设计到交付使用的任何阶段，用户都可派人员（值班、使用、维护、管理人员）参加学习（杭州、深圳的培训中心或广州办事处），了解消防系统知识，熟悉火灾自动报警系统的结构，掌握火灾报警系统操作、维护方法，确保相关人员都能胜任相应工作，保证系统长期正常运行。
● 系统可远程维护「精灵」8000系统有一套完善的远程监控软件（Tedis ），该软件可通过调解器Modem ，利用公共电话网络，把安装在消防控制中心内的主控屏的所有信息（如回路资料、报警信号、感应器或部件状态……等信息）传送到MK 公司的远程监控计算机内。
这样，一旦系统有问题，MK 公司能立即诊断问题所在，并可通知现场人员需要具体做出什么样的维护。
MK 电器(中国)有限公司 数据机 经 电 线 话 通讯 8000M 消防控制中心 TEDIS 数据机5 系统的网络结构特性●火灾报警控制器联网组成独立双环拓扑结构对等式以太网---「精灵网」，信息传送快捷、准确。
●分布式智能型控制系统，子系统与子系统之间通讯无阻，每个节点都能发出、接收、纠错、转发网络信息，也能把自身状态信息提供到网络上，网络上的控制屏共享系统设备运行信息。
●「精灵」网络功能强，支持31台控制器。
系统总地址数可以超过35000点（以每回路带20个8613四输入/二输出模块和107个智能型火灾探测器计算）。
●当一个或多个节点故障时，故障节点将被网络隔离；当网络线路故障时，故障线路将自动被其两端的节点隔离；●各节点在独立正常工作同时，能重组网络，节点仍可以维持通讯。
●采用屏蔽双绞线做网络线，可以减低通讯时的干扰，两台火灾控制器之间的距离可达1000米，若在中间增加一个“网络信号增强器”，控制器之间的距离可以达2000米，选择光纤方式连接，网络线可以更长。
