山区架空输电线路雷电过电压分析与防护措施(正式)

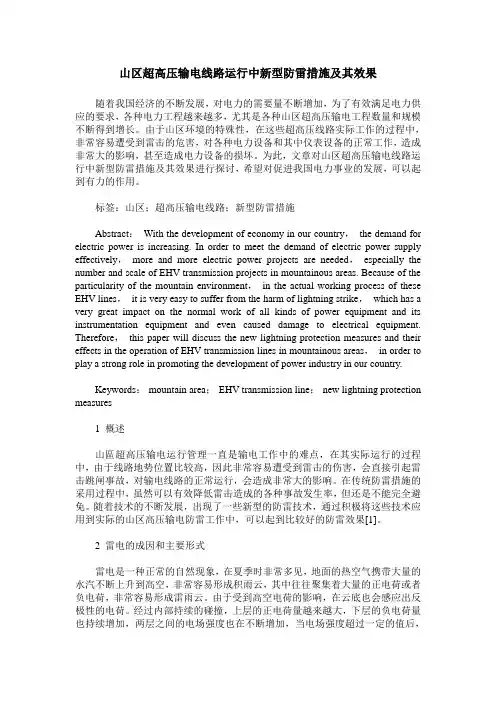

山区超高压输电线路运行中新型防雷措施及其效果随着我国经济的不断发展，对电力的需要量不断增加，为了有效满足电力供应的要求，各种电力工程越来越多，尤其是各种山区超高压输电工程数量和规模不断得到增长。

由于山区环境的特殊性，在这些超高压线路实际工作的过程中，非常容易遭受到雷击的危害，对各种电力设备和其中仪表设备的正常工作，造成非常大的影响，甚至造成电力设备的损坏。

为此，文章对山区超高压输电线路运行中新型防雷措施及其效果进行探讨，希望对促进我国电力事业的发展，可以起到有力的作用。

标签：山区；超高压输电线路；新型防雷措施Abstract：With the development of economy in our country，the demand for electric power is increasing. In order to meet the demand of electric power supply effectively，more and more electric power projects are needed，especially the number and scale of EHV transmission projects in mountainous areas. Because of the particularity of the mountain environment，in the actual working process of these EHV lines，it is very easy to suffer from the harm of lightning strike，which has a very great impact on the normal work of all kinds of power equipment and its instrumentation equipment and even caused damage to electrical equipment. Therefore，this paper will discuss the new lightning protection measures and their effects in the operation of EHV transmission lines in mountainous areas，in order to play a strong role in promoting the development of power industry in our country.Keywords：mountain area；EHV transmission line；new lightning protection measures1 概述山區超高压输电运行管理一直是输电工作中的难点，在其实际运行的过程中，由于线路地势位置比较高，因此非常容易遭受到雷击的伤害，会直接引起雷击跳闸事故，对输电线路的正常运行，会造成非常大的影响。

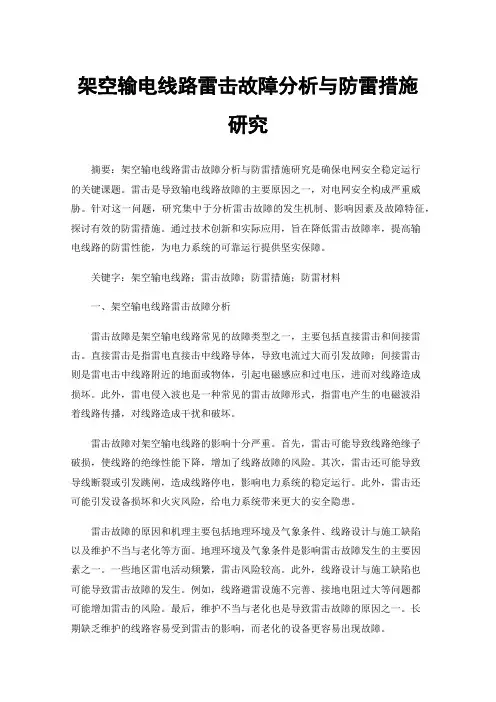

架空输电线路雷击故障分析与防雷措施研究摘要：架空输电线路雷击故障分析与防雷措施研究是确保电网安全稳定运行的关键课题。

雷击是导致输电线路故障的主要原因之一，对电网安全构成严重威胁。

针对这一问题，研究集中于分析雷击故障的发生机制、影响因素及故障特征，探讨有效的防雷措施。

通过技术创新和实际应用，旨在降低雷击故障率，提高输电线路的防雷性能，为电力系统的可靠运行提供坚实保障。

关键字：架空输电线路；雷击故障；防雷措施；防雷材料一、架空输电线路雷击故障分析雷击故障是架空输电线路常见的故障类型之一，主要包括直接雷击和间接雷击。

直接雷击是指雷电直接击中线路导体，导致电流过大而引发故障；间接雷击则是雷电击中线路附近的地面或物体，引起电磁感应和过电压，进而对线路造成损坏。

此外，雷电侵入波也是一种常见的雷击故障形式，指雷电产生的电磁波沿着线路传播，对线路造成干扰和破坏。

雷击故障对架空输电线路的影响十分严重。

首先，雷击可能导致线路绝缘子破损，使线路的绝缘性能下降，增加了线路故障的风险。

其次，雷击还可能导致导线断裂或引发跳闸，造成线路停电，影响电力系统的稳定运行。

此外，雷击还可能引发设备损坏和火灾风险，给电力系统带来更大的安全隐患。

雷击故障的原因和机理主要包括地理环境及气象条件、线路设计与施工缺陷以及维护不当与老化等方面。

地理环境及气象条件是影响雷击故障发生的主要因素之一。

一些地区雷电活动频繁，雷击风险较高。

此外，线路设计与施工缺陷也可能导致雷击故障的发生。

例如，线路避雷设施不完善、接地电阻过大等问题都可能增加雷击的风险。

最后，维护不当与老化也是导致雷击故障的原因之一。

长期缺乏维护的线路容易受到雷击的影响，而老化的设备更容易出现故障。

二、防雷措施原理与类型传统防雷措施主要包括避雷针及其原理、接地系统设计和绝缘配合与加强。

避雷针的原理是利用金属导体吸引雷电，将雷电引入地下，从而保护建筑物免受雷击。

接地系统设计则是确保避雷装置有效工作的关键，它能够提供低阻抗的电流通道，使雷电迅速流入大地。

架空输电线路防雷措施姓名：XXX部门：XXX日期：XXX架空输电线路防雷措施架空输电线路是电力网及电力系统的重要组成部分。

由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。

架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。

架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。

针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：1防直击，就是使输电线路不受直击雷。

2防闪络，就是使输电线路受雷后绝缘不发生闪络。

3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。

4防停电，就是使输电线路建立工频电弧后不中断电力供应。

架空输电线路防雷的具体措施现对生产运行部门常用的架空输电线路防雷改进措施简述如下：1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。

避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；2）通过对导线的耦合作用可以减小线路绝缘子的电压；3）对导线的屏蔽作用还可以降低导线上的感应过电压。

通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。

因此，110kV及以上电压等级的输电线第 2 页共 8 页路都应全线架设避雷线。

同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。

220kV及330kV 双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。

2安装避雷针安装避雷针也是架空输电线路常用的一种防雷措施。

但是在实际应用却存在以下问题：1）由于避雷针而导致雷击概率增大2）保护范围小国内外不少防雷专家，对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是：“对一根垂直避雷针无法获得十分肯定的保护区域”。

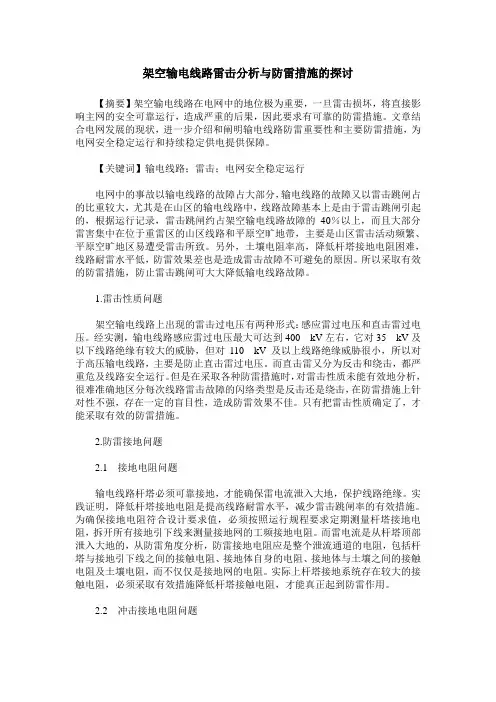

架空输电线路雷击分析与防雷措施的探讨【摘要】架空输电线路在电网中的地位极为重要，一旦雷击损坏，将直接影响主网的安全可靠运行，造成严重的后果，因此要求有可靠的防雷措施。

文章结合电网发展的现状，进一步介绍和阐明输电线路防雷重要性和主要防雷措施，为电网安全稳定运行和持续稳定供电提供保障。

【关键词】输电线路；雷击；电网安全稳定运行电网中的事故以输电线路的故障占大部分，输电线路的故障又以雷击跳闸占的比重较大，尤其是在山区的输电线路中，线路故障基本上是由于雷击跳闸引起的，根据运行记录，雷击跳闸约占架空输电线路故障的40％以上，而且大部分雷害集中在位于重雷区的山区线路和平原空旷地带，主要是山区雷击活动频繁、平原空旷地区易遭受雷击所致。

另外，土壤电阻率高，降低杆塔接地电阻困难，线路耐雷水平低，防雷效果差也是造成雷击故障不可避免的原因。

所以采取有效的防雷措施，防止雷击跳闸可大大降低输电线路故障。

1.雷击性质问题架空输电线路上出现的雷击过电压有两种形式：感应雷过电压和直击雷过电压。

经实测，输电线路感应雷过电压最大可达到400kV左右，它对35kV及以下线路绝缘有较大的威胁，但对110kV及以上线路绝缘威胁很小，所以对于高压输电线路，主要是防止直击雷过电压。

而直击雷又分为反击和绕击，都严重危及线路安全运行。

但是在采取各种防雷措施时，对雷击性质未能有效地分析，很难准确地区分每次线路雷击故障的闪络类型是反击还是绕击，在防雷措施上针对性不强，存在一定的盲目性，造成防雷效果不佳。

只有把雷击性质确定了，才能采取有效的防雷措施。

2.防雷接地问题2.1接地电阻问题输电线路杆塔必须可靠接地，才能确保雷电流泄入大地，保护线路绝缘。

实践证明，降低杆塔接地电阻是提高线路耐雷水平，减少雷击跳闸率的有效措施。

为确保接地电阻符合设计要求值，必须按照运行规程要求定期测量杆塔接地电阻，拆开所有接地引下线来测量接地网的工频接地电阻。

而雷电流是从杆塔顶部泄入大地的，从防雷角度分析，防雷接地电阻应是整个泄流通道的电阻，包括杆塔与接地引下线之间的接触电阻、接地体自身的电阻、接地体与土壤之间的接触电阻及土壤电阻，而不仅仅是接地网的电阻。

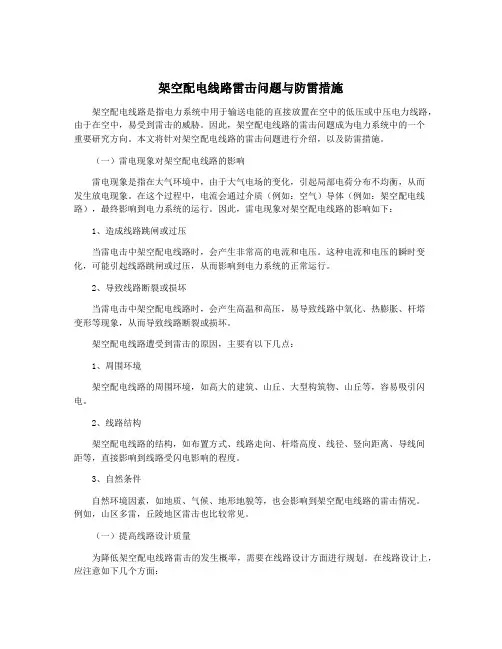

架空配电线路雷击问题与防雷措施架空配电线路是指电力系统中用于输送电能的直接放置在空中的低压或中压电力线路，由于在空中，易受到雷击的威胁。

因此，架空配电线路的雷击问题成为电力系统中的一个重要研究方向。

本文将针对架空配电线路的雷击问题进行介绍，以及防雷措施。

（一）雷电现象对架空配电线路的影响雷电现象是指在大气环境中，由于大气电场的变化，引起局部电荷分布不均衡，从而发生放电现象。

在这个过程中，电流会通过介质（例如：空气）导体（例如：架空配电线路），最终影响到电力系统的运行。

因此，雷电现象对架空配电线路的影响如下：1、造成线路跳闸或过压当雷电击中架空配电线路时，会产生非常高的电流和电压。

这种电流和电压的瞬时变化，可能引起线路跳闸或过压，从而影响到电力系统的正常运行。

2、导致线路断裂或损坏当雷电击中架空配电线路时，会产生高温和高压，易导致线路中氧化、热膨胀、杆塔变形等现象，从而导致线路断裂或损坏。

架空配电线路遭受到雷击的原因，主要有以下几点：1、周围环境架空配电线路的周围环境，如高大的建筑、山丘、大型构筑物、山丘等，容易吸引闪电。

2、线路结构架空配电线路的结构，如布置方式、线路走向、杆塔高度、线径、竖向距离、导线间距等，直接影响到线路受闪电影响的程度。

3、自然条件自然环境因素，如地质、气候、地形地貌等，也会影响到架空配电线路的雷击情况。

例如，山区多雷，丘陵地区雷击也比较常见。

（一）提高线路设计质量为降低架空配电线路雷击的发生概率，需要在线路设计方面进行规划。

在线路设计上，应注意如下几个方面：1、合理布置架空配电线路在布置架空配电线路时，应考虑到周围环境及构筑物，特别是在雷击易发场所的线路上应该采取合适的布置方式，避免线路受到雷击的影响。

2、选择合适的导线选择合适的导线是防雷的重要措施之一。

在选择导线的时候，应考虑到导线的防雷性能和电气性能，重视导线的耐氧化、耐紫外线、耐腐蚀等性能，降低线路被雷击的概率。

3、加强杆塔设计杆塔是架空配电线路的支撑体系，为提高线路的防护能力，应根据不同的地理环境和地形条件，选择不同的杆塔型号和材料，为使用环境增加合理的设计。

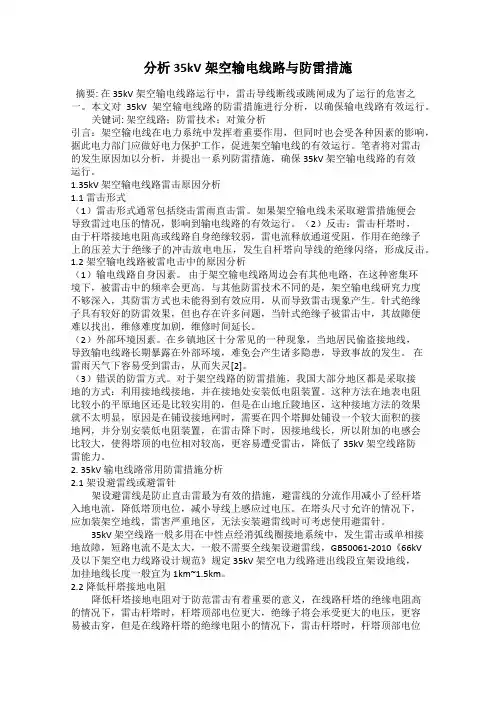

分析35kV架空输电线路与防雷措施摘要: 在35kV架空输电线路运行中，雷击导线断线或跳闸成为了运行的危害之一。

本文对35kV架空输电线路的防雷措施进行分析，以确保输电线路有效运行。

关键词: 架空线路；防雷技术；对策分析引言：架空输电线在电力系统中发挥着重要作用，但同时也会受各种因素的影响，据此电力部门应做好电力保护工作，促进架空输电线的有效运行。

笔者将对雷击的发生原因加以分析，并提出一系列防雷措施，确保 35kV 架空输电线路的有效运行。

1.35kV 架空输电线路雷击原因分析1.1雷击形式（1）雷击形式通常包括绕击雷雨直击雷。

如果架空输电线未采取避雷措施便会导致雷过电压的情况，影响到输电线路的有效运行。

（2）反击：雷击杆塔时，由于杆塔接地电阻高或线路自身绝缘较弱，雷电流释放通道受阻，作用在绝缘子上的压差大于绝缘子的冲击放电电压，发生自杆塔向导线的绝缘闪络，形成反击。

1.2架空输电线路被雷电击中的原因分析（1）输电线路自身因素。

由于架空输电线路周边会有其他电路，在这种密集环境下，被雷击中的频率会更高。

与其他防雷技术不同的是，架空输电线研究力度不够深入，其防雷方式也未能得到有效应用，从而导致雷击现象产生。

针式绝缘子具有较好的防雷效果，但也存在许多问题，当针式绝缘子被雷击中，其故障便难以找出，维修难度加剧，维修时间延长。

（2）外部环境因素。

在乡镇地区十分常见的一种现象，当地居民偷盗接地线，导致输电线路长期暴露在外部环境，难免会产生诸多隐患，导致事故的发生。

在雷雨天气下容易受到雷击，从而失灵[2]。

（3）错误的防雷方式。

对于架空线路的防雷措施，我国大部分地区都是采取接地的方式：利用接地线接地，并在接地处安装低电阻装置。

这种方法在地表电阻比较小的平原地区还是比较实用的，但是在山地丘陵地区，这种接地方法的效果就不太明显，原因是在铺设接地网时，需要在四个塔脚处铺设一个较大面积的接地网，并分别安装低电阻装置，在雷击降下时，因接地线长，所以附加的电感会比较大，使得塔顶的电位相对较高，更容易遭受雷击，降低了35kV 架空线路防雷能力。

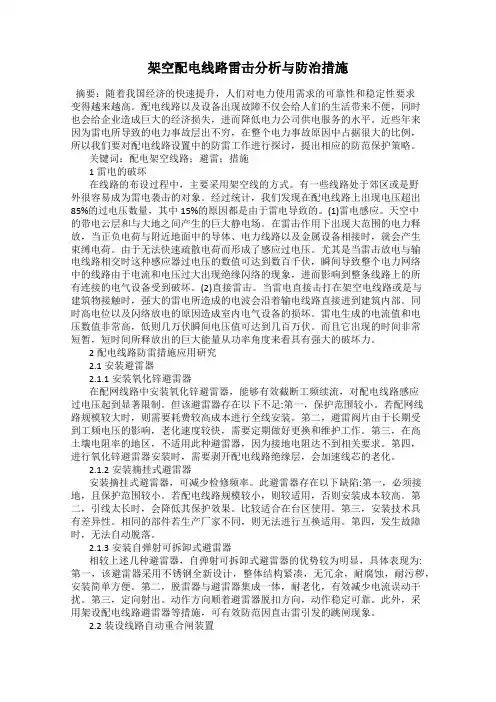

架空配电线路雷击分析与防治措施摘要：随着我国经济的快速提升，人们对电力使用需求的可靠性和稳定性要求变得越来越高。

配电线路以及设备出现故障不仅会给人们的生活带来不便，同时也会给企业造成巨大的经济损失，进而降低电力公司供电服务的水平。

近些年来因为雷电所导致的电力事故层出不穷，在整个电力事故原因中占据很大的比例，所以我们要对配电线路设置中的防雷工作进行探讨，提出相应的防范保护策略。

关键词：配电架空线路；避雷；措施1雷电的破坏在线路的布设过程中，主要采用架空线的方式。

有一些线路处于郊区或是野外很容易成为雷电袭击的对象。

经过统计，我们发现在配电线路上出现电压超出85%的过电压数量，其中15%的原因都是由于雷电导致的。

(1)雷电感应。

天空中的带电云层和与大地之间产生的巨大静电场。

在雷击作用下出现大范围的电力释放，当正负电荷与附近地面中的导体、电力线路以及金属设备相接时，就会产生束缚电荷。

由于无法快速疏散电荷而形成了感应过电压。

尤其是当雷击放电与输电线路相交时这种感应器过电压的数值可达到数百千伏，瞬间导致整个电力网络中的线路由于电流和电压过大出现绝缘闪络的现象，进而影响到整条线路上的所有连接的电气设备受到破坏。

(2)直接雷击。

当雷电直接击打在架空电线路或是与建筑物接触时，强大的雷电所造成的电波会沿着输电线路直接进到建筑内部。

同时高电位以及闪络放电的原因造成室内电气设备的损坏。

雷电生成的电流值和电压数值非常高，低则几万伏瞬间电压值可达到几百万伏。

而且它出现的时间非常短暂，短时间所释放出的巨大能量从功率角度来看具有强大的破坏力。

2配电线路防雷措施应用研究2.1安装避雷器2.1.1安装氧化锌避雷器在配网线路中安装氧化锌避雷器，能够有效截断工频续流，对配电线路感应过电压起到显著限制。

但该避雷器存在以下不足:第一，保护范围较小。

若配网线路规模较大时，则需要耗费较高成本进行全线安装。

第二，避雷阀片由于长期受到工频电压的影响，老化速度较快，需要定期做好更换和维护工作。

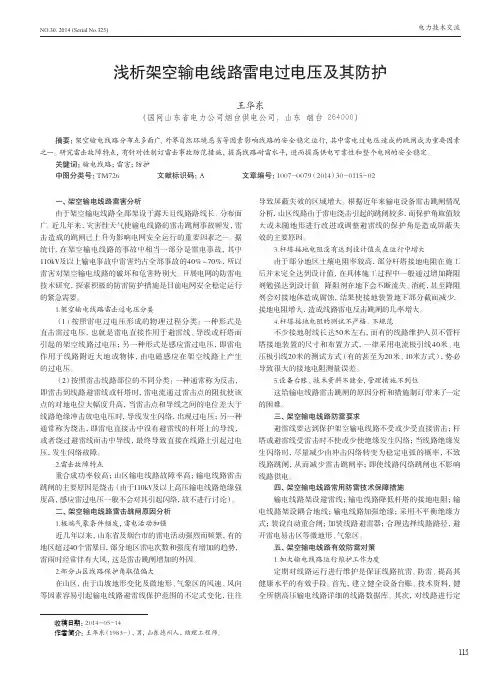

电力技术交流NO.30, 2014 (Serial No.325)

一、架空输电线路雷害分析由于架空输电线路全部架设于露天且线路路线长、分布面广。近几年来，灾害性天气使输电线路的雷击跳闸事故频发，雷击造成的跳闸已上升为影响电网安全运行的重要因素之一。据统计，在架空输电线路的事故中相当一部分是雷电事故，其中110kV及以上输电事故中雷害约占全部事故的40%～70%，所以雷害对架空输电线路的破坏和危害特别大。开展电网的防雷电技术研究，探索积极的防雷防护措施是目前电网安全稳定运行的紧急需要。1.架空输电线路雷击过电压分类（1）按照雷电过电压形成的物理过程分类：一种形式是直击雷过电压，也就是雷电直接作用于避雷线、导线或杆塔而引起的架空线路过电压；另一种形式是感应雷过电压，即雷电作用于线路附近大地或物体，由电磁感应在架空线路上产生的过电压。（2）按照雷击线路部位的不同分类：一种通常称为反击，即雷击到线路避雷线或杆塔时，雷电流通过雷击点的阻抗使该点的对地电位大幅度升高，当雷击点和导线之间的电位差大于线路绝缘冲击放电电压时，导线发生闪络，出现过电压；另一种通常称为绕击，即雷电直接击中没有避雷线的杆塔上的导线，或者绕过避雷线而击中导线，最终导致直接在线路上引起过电压，发生闪络故障。2.雷击故障特点重合成功率较高；山区输电线路故障率高；输电线路雷击跳闸的主要原因是绕击（由于110kV及以上高压输电线路绝缘强度高，感应雷过电压一般不会对其引起闪络，故不进行讨论）。二、架空输电线路雷击跳闸原因分析1.极端气象条件频发，雷电活动加强近几年以来，山东省及烟台市的雷电活动强烈而频繁，有的地区超过40个雷暴日，部分地区雷电次数和强度有增加的趋势，雷雨时经常伴有大风，这是雷击跳闸增加的外因。2.部分山区线路保护角取值偏大在山区，由于山坡地形变化及微地形、气象区的风速、风向等因素容易引起输电线路避雷线保护范围的不定式变化，往往

导致屏蔽失效的区域增大。根据近年来输电设备雷击跳闸情况分析，山区线路由于雷电绕击引起的跳闸较多，而保护角取值较大或未随地形进行改进或调整避雷线的保护角是造成屏蔽失效的主要原因。3.杆塔接地电阻没有达到设计值或在运行中增大由于部分地区土壤电阻率较高，部分杆塔接地电阻在施工后并未完全达到设计值，在具体施工过程中一般通过增加降阻剂勉强达到设计值。降阻剂在地下会不断流失、消耗，甚至降阻剂会对接地体造成腐蚀，结果使接地装置地下部分截面减少，接地电阻增大，造成线路雷电反击跳闸的几率增大。4.杆塔接地电阻的测试不严格、不规范不少接地射线长达50米左右，而有的线路维护人员不管杆塔接地装置的尺寸和布置方式，一律采用电流极引线40米、电压极引线20米的测试方式（有的甚至为20米、10米方式），势必导致很大的接地电阻测量误差。5.设备台账、技术资料不健全，管理措施不到位这给输电线路雷击跳闸的原因分析和措施制订带来了一定的困难。三、架空输电线路防雷要求避雷线要达到保护架空输电线路不受或少受直接雷击；杆塔或避雷线受雷击时不使或少使绝缘发生闪络；当线路绝缘发生闪络时，尽量减少由冲击闪络转变为稳定电弧的概率，不致线路跳闸，从而减少雷击跳闸率；即使线路闪络跳闸也不影响线路供电。四、架空输电线路常用防雷技术保障措施输电线路架设避雷线；输电线路降低杆塔的接地电阻；输电线路架设耦合地线；输电线路加强绝缘；采用不平衡绝缘方式；装设自动重合闸；加装线路避雷器；合理选择线路路径，避开雷电易击区等微地形、气象区。五、架空输电线路有效防雷对策1.加大输电线路运行维护工作力度定期对线路运行进行维护是保证线路抗雷、防雷、提高其健康水平的有效手段。首先，建立健全设备台账、技术资料，健全所辖高压输电线路详细的线路数据库。其次，对线路进行定

架空配电线路雷击问题与防雷措施雷击是指大气中产生的雷电在接近或直接影响人类生活或设备设施等进行传播和放电。

架空配电线路处于室外环境，容易受到雷击的影响，给人类生活和电网运行带来威胁。

本文将探讨架空配电线路雷击问题及其防雷措施。

架空配电线路的雷击问题主要表现在以下几个方面：1. 直接击中：雷电直接与架空线路接触，形成强电流，造成线路设备受损甚至烧毁。

2. 感应击中：雷电附近产生强电流，通过感应作用传递给架空线路，导致线路设备受损。

3. 导热击中：雷电通过大气中的导体（如金属杆、树木）传导到架空线路上，造成线路设备受损。

为了保障架空配电线路的安全运行，需要采取一系列的防雷措施：1. 架设避雷针：在架空配电线路附近设置避雷针，能够吸引雷电，并通过导线将雷电引入地下，减少雷击的危害。

2. 设置避雷装置：在架空线路中适当的位置设置避雷器，能够在雷击时释放过电压，保护线路设备不受损坏。

3. 加装过电压保护装置：在主要设备和重要线路上加装过电压保护装置，能够快速将过电压流入地下，保护线路设备。

4. 绝缘保护：在架空线路中使用合适的绝缘材料，保障线路的绝缘性能，减少雷电对线路的影响。

5. 定期检测维护：定期对架空配电线路进行检测和维护，及时发现问题并加以修复，确保线路的正常运行。

6. 电网接地：建立良好的接地系统，将过电压导入地下，减少雷电对架空线路的影响。

7. 加强抗干扰能力：在线路设备中加入抗干扰元件，提高设备对雷电的抵抗能力。

架空配电线路雷击问题是一项需要高度重视的安全隐患。

通过有效的防雷措施，可以减少雷击对线路设备的破坏，保障电网运行的安全和稳定。

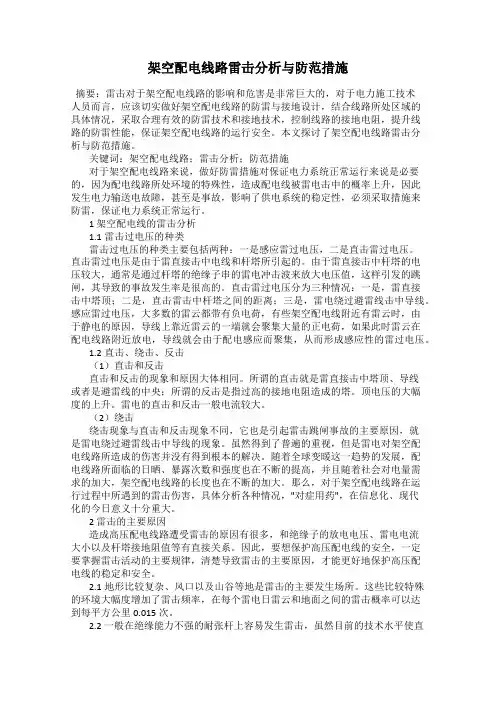

架空配电线路雷击分析与防范措施摘要：雷击对于架空配电线路的影响和危害是非常巨大的，对于电力施工技术人员而言，应该切实做好架空配电线路的防雷与接地设计，结合线路所处区域的具体情况，采取合理有效的防雷技术和接地技术，控制线路的接地电阻，提升线路的防雷性能，保证架空配电线路的运行安全。

本文探讨了架空配电线路雷击分析与防范措施。

关键词：架空配电线路；雷击分析；防范措施对于架空配电线路来说，做好防雷措施对保证电力系统正常运行来说是必要的，因为配电线路所处环境的特殊性，造成配电线被雷电击中的概率上升，因此发生电力输送电故障，甚至是事故，影响了供电系统的稳定性，必须采取措施来防雷，保证电力系统正常运行。

1 架空配电线的雷击分析1.1雷击过电压的种类雷击过电压的种类主要包括两种：一是感应雷过电压，二是直击雷过电压。

直击雷过电压是由于雷直接击中电线和杆塔所引起的。

由于雷直接击中杆塔的电压较大，通常是通过杆塔的绝缘子串的雷电冲击波来放大电压值，这样引发的跳闸，其导致的事故发生率是很高的。

直击雷过电压分为三种情况：一是，雷直接击中塔顶；二是，直击雷击中杆塔之间的距离；三是，雷电绕过避雷线击中导线。

感应雷过电压，大多数的雷云都带有负电荷，有些架空配电线附近有雷云时，由于静电的原因，导线上靠近雷云的一端就会聚集大量的正电荷，如果此时雷云在配电线路附近放电，导线就会由于配电感应而聚集，从而形成感应性的雷过电压。

1.2直击、绕击、反击（1）直击和反击直击和反击的现象和原因大体相同。

所谓的直击就是雷直接击中塔顶、导线或者是避雷线的中央；所谓的反击是指过高的接地电阻造成的塔。

顶电压的大幅度的上升。

雷电的直击和反击一般电流较大。

（2）绕击绕击现象与直击和反击现象不同，它也是引起雷击跳闸事故的主要原因，就是雷电绕过避雷线击中导线的现象。

虽然得到了普遍的重视，但是雷电对架空配电线路所造成的伤害并没有得到根本的解决。

随着全球变暖这一趋势的发展，配电线路所面临的日晒、暴露次数和强度也在不断的提高，并且随着社会对电量需求的加大，架空配电线路的长度也在不断的加大。
