光电式传感器
光电式传感器
●光电效应和光电元件●光电器件的特性
●光电耦合器件
●电荷耦合器件(CCD)●光电式传感器
光电式传感器
光电式传感器的概念
光电式传感器是以光电元件作为转化元件,可以将被测的非电量通过光量的变化再转化成电量的传感器。

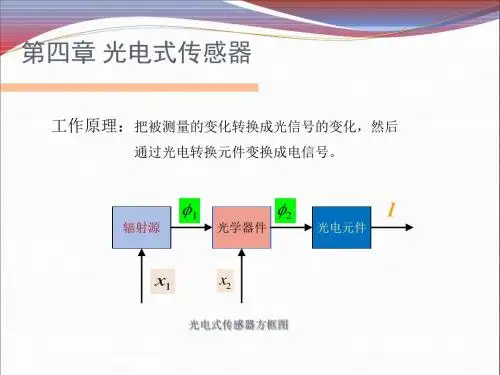

光电式传感器一般由光源、光学元件和光电元件三部分组成。
光电式传感器的物理基础是光电效应。

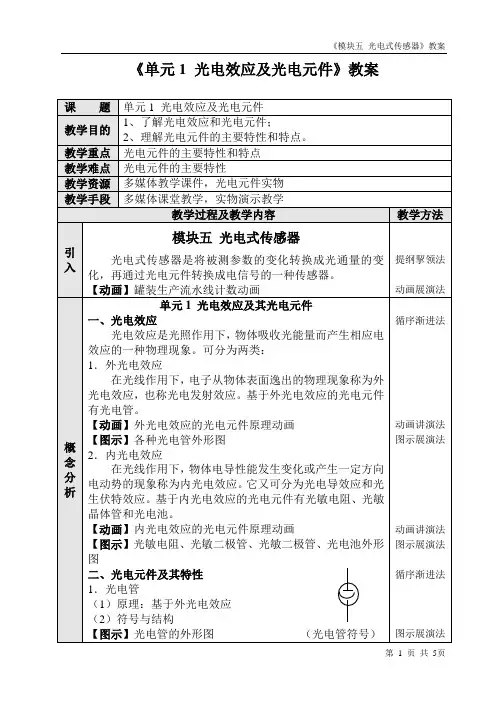

光电效应和光电元件
●外光电效应
●基于外光电效应的器件●内光电效应
●基于内光电效应的器件
基于外光电效应的器件 光电管
基于外光电效应的器件 光电倍增管

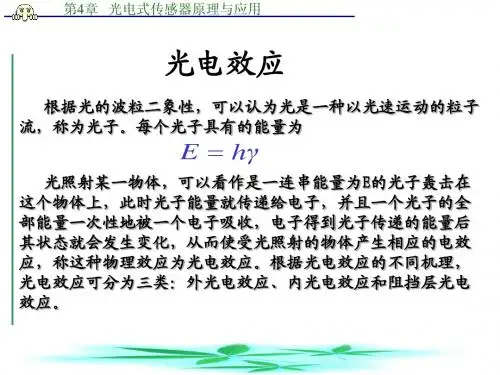

光电效应
●内光电效应之二(光生伏特效应)
✓势垒效应(结光电效应)
✓侧向光电效应。
光电式传感器原理与应用光电效应与光电器件一、光电效应光电效应可以分为以下三种类型:(1)外光电效应(2)光电导效应(3)光生伏特效应.(1)外光电效应在光的作用下,物体内的电子逸出物体表面,向外发射的现象叫外光电效应。
只有当光子能量大于逸出功时,即时,才有电子发射出来,即有光电效应,当光子的能量等于逸出功时,即时,逸出的电子初速度为0,此时光子的频率为该物质产生外光电效应的最低频率,称为红限频率。
利用外光电效应制成的光电器件有真空光电管、充气光电管和光电倍增管。
(2)光电导效应.在光的作用下,电子吸收光子能量从键合状态过渡到自由状态,引起物体电阻率的变化,这种现象称为光电导效应。
.由于这里没有电子自物体向外发射,仅改变物体内部的电阻或电导,有时也称为内光电效应。
与外光电效应一样,要产生光电导效应,也要受到红限频率限制。
利用光电导效应可制成半导体光敏电阻。
(3)光生伏特效应.在光的作用下,能够使物体内部产生一定方向的电动势的现象叫光生伏特效应。
.利用光生伏特效应制成的光电器件有光敏二极管、光敏三极管和光电池等。
二、光电器件的特性(1)光电流光敏元件的两端加一定偏置电压后,在某种光源的特定照度下产生或增加的电流称为光电流。
(2)暗电流光敏元件在无光照时,两端加电压后产生的电流称为暗电流。
(3)光照特性当光敏元件加一定电压时,光电流I与光敏元件上光照度E之间的关系,称为光照特性。
一般可表示为。
(4)光谱特性.当光敏元件加一定电压时,如果照射在光敏元件上的是一单色光,当入射光功率不变时,光电流随入射光波长变化而变化的关系,称为光谱特性。
.光谱特性对选择光电器件和光源有重要意义,当光电器件的光谱特性与光源的光谱分布协调一致时,光电传感器的性能较好,效率也高。
在检测中,应选择最大灵敏度在需要测量的光谱范围内的光敏元件,才有可能获得最高灵敏度。
(5)伏安特性在一定照度下,光电流I与光敏元件两端的电压U的关系称为伏安特性。
