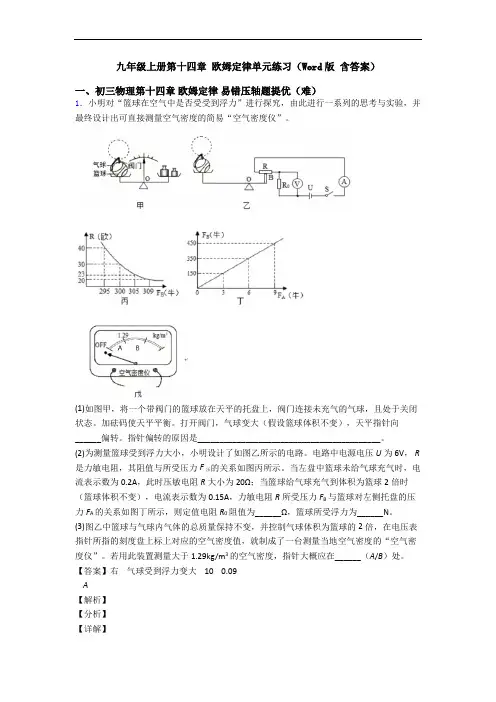

九年级上册第十四章欧姆定律单元练习（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
第十四章欧姆定律基础篇1．(2019·绥化)将电阻R1与10 Ω电阻串联后接到3 V电源上，通过R1的电流为0.1 A，则R1＝20 Ω.若R1两端电压为0，则R1＝20 Ω.2．(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为 1.5 A，电流表A2的读数为0.3 A．电源电压为48 V，R1的阻值为160 Ω.3．(2018·安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是9 V；当开关S3断开，S1、S2都闭合时，电流表的示数是0.45 A.4．(2019·安徽)如图为电阻A和B的I－U图象．若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是1∶2 ；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 2 V.5．(2019·衡阳)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2 V变化到6 V，而V2表示数从4 V变化到0，则电流表示数从0.2 A变化到0.6 A，R＝10 Ω.6．(2019·宿迁)(重点题)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将变大，电流表的示数将变小(填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在R0元件两端．7．(2019·滨州)如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是(D)A．电压表示数变小，电流表示数不变B．电压表示数不变，电流表示数变大C．电压表示数变大，电流表示数不变D．电压表示数不变，电流表示数变小8．(2018·眉山)如图所示，电源电压保持不变，闭合开关S后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为(D)A．2∶1 B．1∶2C．3∶2 D．2∶39．(2019·宁夏)如图所示的电路中，电阻R2的阻值为15 Ω.当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A．下列说法正确的是(A)A．电阻R1的阻值为10 ΩB．S1、S2闭合时，通过电阻R1的电流为0.5 AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5 A10．(2018·广东)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是(C)甲乙A．电源电压是9 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的阻值范围是0～18 ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V11．(2019·呼和浩特)用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是(D)A．用电器甲电阻不变，大小为0.1 ΩB．用电器乙电阻随着电流增大而变大，最大值为10 ΩC．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 AD．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A12．(2018·遵义)如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1I的图象．则定值电阻R1与电源电压U的大小分别为(B)甲乙A．5 Ω30 V B．5 Ω 2.5 V C．10 Ω20 V D．10 Ω10 V13．(2019·攀枝花)(重点题)如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2.已知R1∶R2＝2∶1，则(D)A．I1I2＝29，U1U2＝23B．I1I2＝92，U1U2＝23C．I1I2＝29，U1U2＝32D．I1I2＝92，U1U2＝3214．(2018·广东)在“探究电流跟电压关系”的实验中：(1)如图1所示，甲为电流表，乙为电压表．(均选填“电流表”或“电压表”)图1(2)用笔画线代替导线将图2中电路连接完整，要求实验过程中滑动变阻器的滑片P 从右向左移动．(导线不能交叉)图2图3(3)如图乙所示．【答案】(2)如图甲所示．(3)在实验操作过程中保持电阻R不变，闭合开关S时，调节滑动变阻器的滑片P做了三组实验数据，如表所示，请根据该表中数据在图3中进行描点连线．实验次数1 2 3物理量电压表U/V 1.0 2.0 2.5电流表I/A 0.11 0.20 0.26(4)对实验数据进行分析，归纳出结论是电阻不变时，通过导体的电流与导体的电压成正比．15．(2019·自贡)(重点题)小聪同学用伏安法测电阻，实验电路图如图甲所示．(1)该实验的原理是R＝UI．(2)闭合开关S前，滑动变阻器滑片P应置于b端(填“a”或“b”)．(3)假如小聪同学用完好的器材按如图甲所示实验电路图连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①电源电压过大；②选用电流表量程太小．(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻R x＝8 Ω.(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为R x，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，去掉电流表，应用现有的器材，也能测出电阻R x的阻值．实验步骤如下：①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U1.②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U2．③读出滑动变阻器的最大值R.④则被测电阻R x的阻值为：R x＝U2U1－U2R(写出表达式)．拔高篇1．(2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(C)A．0.3 A B．0.6 AC．0.9 A D．1.2 A2．(2019·齐齐哈尔)如图所示的电路，电源电压保持不变，R1＝10 Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是(D)A．滑片P在最右端时，通过R1、R2的电流之比为5∶8B．滑片P在最右端时，R1、R2两端电压之比为3∶1C．滑动变阻器的最大阻值为40 ΩD．电源电压为10 V3．(2019·商水模拟)(重点题)如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由电流表(填“电流表”或“电压表”)改装的．它的刻度不是(填“是”或“不是”)均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向右移动合适距离．4．(2018·贵阳)如图所示电路，电源电压不变．闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V．若I1∶I2＝4∶3，前后两次滑动变阻器接入电路的阻值之比为2∶3，则电源电压为 4 V.5．(2019·荆州)(重点题)小阳利用如图甲的电路探究“电流与电阻的关系”．已知电源电压为4.5 V且保持不变，实验用到的定值电阻阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω，滑动变阻器的规格为“0～50 Ω”．(1)如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)．【答案】如图所示．(2)电路改正以后，闭合开关前应将滑动变阻器滑片调至最右端(填“左”或“右”)．(3)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有电压表有示数(填“电流”或“电压”)．(4)为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持 1.5 V不变．(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向右(填“左”或“右”)适当滑动，使电压表示数恢复到原来的值．(6)小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图丙，且实验中各电路元件完好，读数、记录均正确．但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为20 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为10 Ω的定值电阻．。
九年级上册物理第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

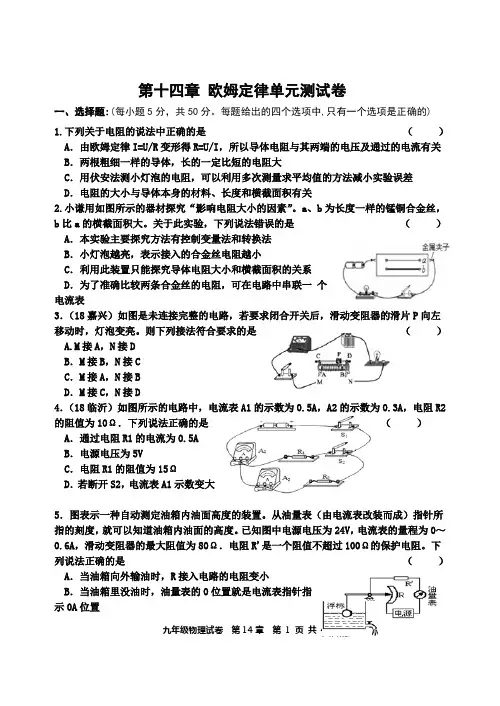

九年级物理试卷 第14章 第 1 页 共 4页第十四章 欧姆定律单元测试卷一、选择题:(每小题5分，共50分。
每题给出的四个选项中,只有一个选项是正确的)1.下列关于电阻的说法中正确的是 （ ）A ．由欧姆定律I=U/R 变形得R=U/I ，所以导体电阻与其两端的电压及通过的电流有关B ．两根粗细一样的导体，长的一定比短的电阻大C ．用伏安法测小灯泡的电阻，可以利用多次测量求平均值的方法减小实验误差D ．电阻的大小与导体本身的材料、长度和横截面积有关2.小谦用如图所示的器材探究“影响电阻大小的因素”。
a 、b 为长度一样的锰铜合金丝，b 比a 的横截面积大。
关于此实验，下列说法错误的是 （ ）A ．本实验主要探究方法有控制变量法和转换法B ．小灯泡越亮，表示接入的合金丝电阻越小C ．利用此装置只能探究导体电阻大小和横截面积的关系D ．为了准确比较两条合金丝的电阻，可在电路中串联一 个电流表3．（18嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P 向左移动时，灯泡变亮。
则下列接法符合要求的是 （ ）A.M 接A ，N 接DB ．M 接B ，N 接CC ．M 接A ，N 接BD ．M 接C ，N 接D4．（18临沂）如图所示的电路中，电流表A1的示数为0.5A ，A2的示数为0.3A ，电阻R2的阻值为10Ω．下列说法正确的是 （ ）A ．通过电阻R1的电流为0.5AB ．电源电压为5VC ．电阻R1的阻值为15ΩD ．若断开S2，电流表A1示数变大5．图表示一种自动测定油箱内油面高度的装置。
从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。
已知图中电源电压为24V ，电流表的量程为0～0.6A ，滑动变阻器的最大阻值为80Ω．电阻R'是一个阻值不超过100Ω的保护电阻。
下列说法正确的是 （ ）A ．当油箱向外输油时，R 接入电路的电阻变小B ．当油箱里没油时，油量表的0位置就是电流表指针指示0A 位置九年级物理试卷 第14章 第 2 页 共 4页C ．保护电阻R'的最小值是20ΩD ．保护电阻R'的最小值是40Ω6．（18常州）如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx 附着在叶片上，植物含水量变低，Rx 变小，电表示数变小；植物含水量变高，Rx 变大，电表示数变大，电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（ ）7.有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们并联在电路中使用，则干路允许通过的最大电流为 （ ）A ．1AB ．2AC ．1.5AD ．不能确定8．为了测出未知电阻Rx 的阻值，某同学利用阻值己知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变） （ ）9．（18娄底）甲图是灯泡L 和定值电阻R 的I ﹣U 图象，将L 和R 先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2=m ，丙图中，I1：I2=n ，则下述正确的是 （ ）A ．m=nB ．m ＞nC ．m ＜nD ．mn=110．如图所示，电源电压恒为4.5V ，电压表的量程为0～3V ，电流表的量程为0～0.6A ，滑动变阻器的规格为“35Ω1.5A ”，灯泡的额定电流为0.5A ，电阻为5Ω（灯丝电阻不变）。
