九年级物理全册 第十二章 欧姆定律章节测试 北师大版

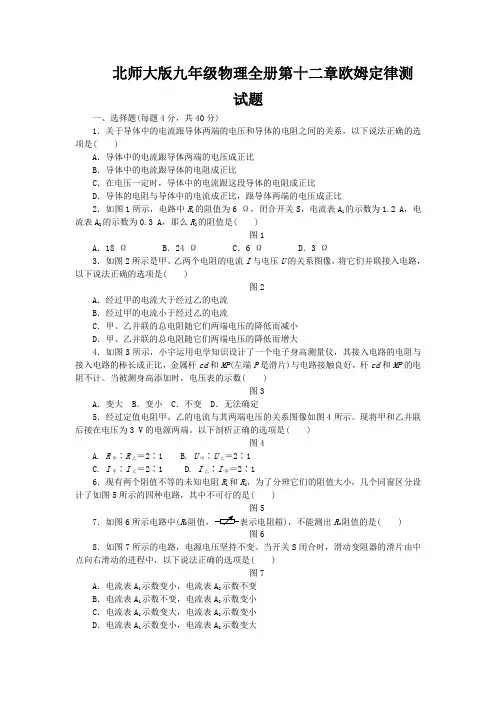

北师大版九年级物理全册第十二章欧姆定律测试题一、选择题(每题4分，共40分)1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，以下说法正确的选项是( )A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成正比C．在电压一定时，导体中的电流跟这段导体的电阻成正比D．导体的电阻与导体中的电流成正比，跟导体两端的电压成正比2．如图1所示，电路中R1的阻值为6 Ω，闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3 A，那么R2的阻值是( )图1A．18 ΩB．24 ΩC．6 ΩD．3 Ω3．如图2所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，以下说法正确的选项是( )图2A．经过甲的电流大于经过乙的电流B．经过甲的电流小于经过乙的电流C．甲、乙并联的总电阻随它们两端电压的降低而减小D．甲、乙并联的总电阻随它们两端电压的降低而增大4．如图3所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP(左端P是滑片)与电路接触良好，杆cd和MP的电阻不计。

当被测身高添加时，电压表的示数( )图3A．变大 B．变小 C．不变 D．无法确定5．经过定值电阻甲、乙的电流与其两端电压的关系图像如图4所示。

现将甲和乙并联后接在电压为3 V的电源两端。

以下剖析正确的选项是( )图4A. R甲∶R乙＝2∶1B. U甲∶U乙＝2∶1C. I甲∶I乙＝2∶1D. I乙∶I甲＝2∶16．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同窗区分设计了如图5所示的四种电路，其中不可行的是( )图57．如图6所示电路中(R0)，不能测出R x阻值的是( )图68．如图7所示的电路，电源电压坚持不变。

当开关S闭合时，滑动变阻器的滑片由中点向右滑动的进程中，以下说法正确的选项是( )图7A．电流表A1示数变小，电流表A2示数不变B．电流表A1示数不变，电流表A2示数变小C．电流表A1示数变大，电流表A2示数变小D．电流表A1示数变小，电流表A2示数变大9．在如图8所示的电路中，闭合开关S，灯L不亮，电压表有示数，假定电路缺点在灯L或电阻R上某一处，关于缺点的剖析，以下判别正确的选项是( )图8A．一定是电阻R断路B．用导线衔接R两端，依据灯的亮暗可以检测出缺点缘由C．在电路中再串联一个电流表，依据电流表有无示数可以检测出缺点缘由D．在L两端再并联一个电压表，依据电压表有无示数可以检测出缺点缘由10．如图9甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U ＝4.5 V且坚持不变，电压表量程为0～3 V，R0是300 Ω的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图乙所示。

第十二章 欧姆定律一、选择题1．根据欧姆定律，以下说法中正确的是（ ） A ．导体两端的电压越大，这段导体的电阻就越大 B ．通过导体的电流越大，这段导体的电阻就越小C ．由I =UR 可得R =UI ，可知导体电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，通过这段导体的电流就越大2． 如图所示电路中，电源两端电压保持不变，R 1为定值电阻，R 2为滑动变阻器。

闭合开关S ，向右移动滑动变阻器的滑片P 时，下列判断正确的是（ ）A ．电流表的示数变小B ．滑动变阻器R 2的阻值变大C ．电压表的示数不变D ．电压表示数跟电流表示数的比值不变3．在“探究电流与电压的关系”实验中，分别用电阻R 1、R 2进行实验，并根据各自的实验数据绘制出如图所示的I-U 关系图象，由图可知（ ）A ．R 1>R 2B ．R 1<R 2C ．通过导体的电流与导体两端的电压成反比D ．将它们串联接到同一电路中，通过R 1的电流较大4．如图甲所示的电路，电源电压保持不变，R 1、R 2为定值电阻，闭合开关后两电流表的偏转角度相同，如图乙所示，则下列说法正确的是（ ）A．通过R1的电流为1.5A B．通过R2的电流为1.2AC．R1与R2的电阻之比为5：1 D．R1与R2的电阻之比为1：45．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（）A．油位越高，R两端的电压越大B．R、R在电路中是并联的C．油位越高，流过R的电流越大D．油量表是由电流表改装而成的6．如图所示，电源电压为3V且保持不变。

闭合开关S，电流表示数为1A，R1=1Ω。

下列说法正确的是（）A．R2的阻值为3ΩB．电压表的示数为3VC．流过R1的电流为1A D．R1两端电压为2V7．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V8．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

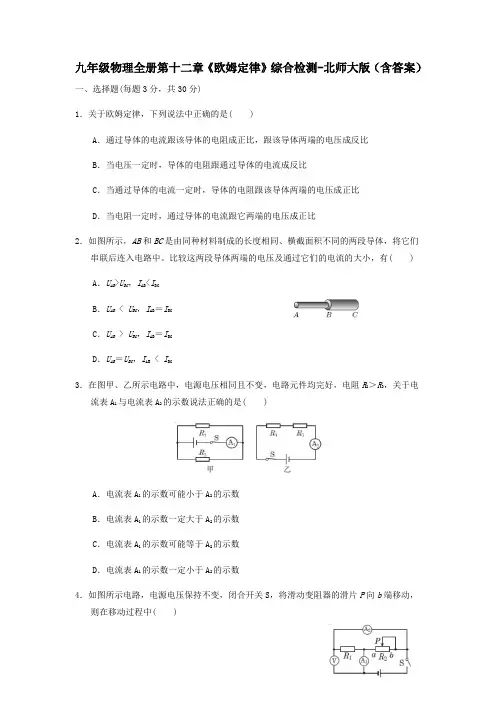

九年级物理全册第十二章《欧姆定律》综合检测-北师大版（含答案）一、选择题(每题3分，共30分)1．关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

比较这两段导体两端的电压及通过它们的电流的大小，有( )A．U AB>U BC，I AB<I BCB．U AB < U BC，I AB＝I BCC．U AB > U BC，I AB＝I BCD．U AB＝U BC，I AB < I BC3．在图甲、乙所示电路中，电源电压相同且不变，电路元件均完好，电阻R2＞R3，关于电流表A1与电流表A2的示数说法正确的是( )A．电流表A1的示数可能小于A2的示数B．电流表A1的示数一定大于A2的示数C．电流表A1的示数可能等于A2的示数D．电流表A1的示数一定小于A2的示数4．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中( )A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变小D．电压表V的示数与电流表A1和A2的示数差的比值不变5．如图所示，开关S闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是( )A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1被短路6．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后( ) A．电流表和电压表有示数B．电流表烧毁C．电压表烧毁D．电流表的示数为零7．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是( )A．I甲＝I乙，U甲＞U乙B．I甲＝I乙，U甲＜U乙C．I甲＜I乙，U甲＞U乙D．I甲＜I乙，U甲＝U乙8．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

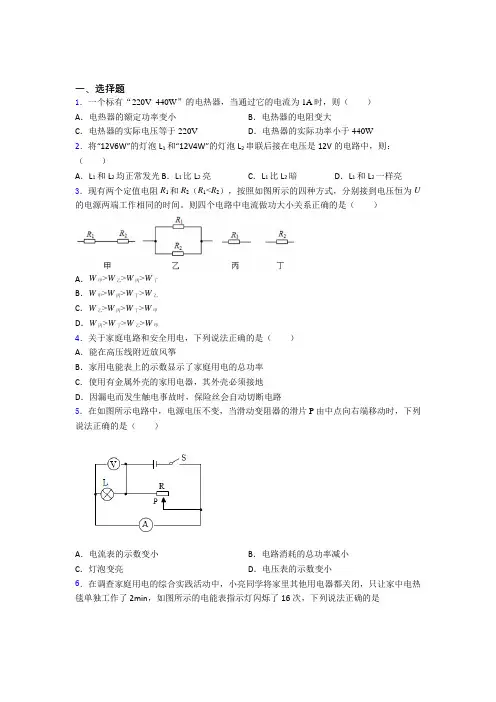

一、选择题1．一个标有“220V 440W”的电热器，当通过它的电流为1A时，则（）A．电热器的额定功率变小B．电热器的电阻变大C．电热器的实际电压等于220V D．电热器的实际功率小于440W2．将“12V6W”的灯泡L1和“12V4W”的灯泡L2串联后接在电压是12V的电路中，则：（）A．L1和L2均正常发光 B．L1比L2亮C．L1比L2暗D．L1和L2一样亮3．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W甲>W丙>W丁>W乙C．W乙>W丙>W丁>W甲D．W丙>W丁>W乙>W甲4．关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路5．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（）A．电流表的示数变小B．电路消耗的总功率减小C．灯泡变亮D．电压表的示数变小6．在调查家庭用电的综合实践活动中，小亮同学将家里其他用电器都关闭，只让家中电热毯单独工作了2min，如图所示的电能表指示灯闪烁了16次，下列说法正确的是A ．这段时间消耗的电能为0.005kW•hB ．该电能表示数为7624.2JC ．该电能表正常工作时通过的电流为10AD ．电热毯的实际功率是160W7．如图所示的电路中，电源电压保持不变，开关S 1、S 2均闭合。

当开关S 2由闭合到断开时，电路中（ ）A ．电压表V 的示数变小B ．电流表A 1的示数变大C ．电压表V 示数与电流表A 示数的比值变大D ．电压表V 示数与电流表A 1示数的乘积变大 8．如图甲所示，电源电压不变，闭合开关S ，当变阻器R 2的滑片P 从b 端滑到a 端的过程中，电流表示数I 与电压表示数U 关系如图乙所示，则下列选项正确的是（ ）①R 1的阻值为10Ω；②变阻器R 2的最大阻值为15Ω；③电源电压为3V ；④电流表示数为0.2A 时，R 2的阻值为5Ω；A ．只有①③正确B ．只有①③④正确C ．只有①②④正确D ．①②③④都正确9．如图所示的电路中，电源电压保持不变，当开关1S 、2S 都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关1S 断开、2S 闭合，电流表的示数为0.2A ，则正确的是（ ）A．电源电压6VB．电阻1R的阻值为15ΩC．电阻2R的阻值5ΩD．电压表、电流表的位置互换前电流表测1R、2R的总电流10．如图所示，电源电压恒定，当闭合开关，滑片P向右移动时，下列说法正确的是（不考虑灯丝的电阻受温度的影响）（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变暗D．电压表示数变大11．如图所示电路中，电源电压恒不变，R1=3R2，开关S断开时电流表示数和开关S闭合时电流表示数之比为（）A．1：1 B．2：3 C．3：2 D．3：112．小明在学习了电学知识后，设计了一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，其阻值随瓶内液体质量的减小而减小，当输液管内有液体时，电阻非常大，无液体时，电阻小，电路如图乙，则当闭合开关报警器工作时，分析正确的是（）A．开始输液时，电路的电流最大B．输液过程中，电路中的电流逐渐减小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作二、填空题13．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2:3，此时灯L1、L2的电阻之比是______，甲、乙两表分别是______、______（选填“电流表”或“电压表”）。

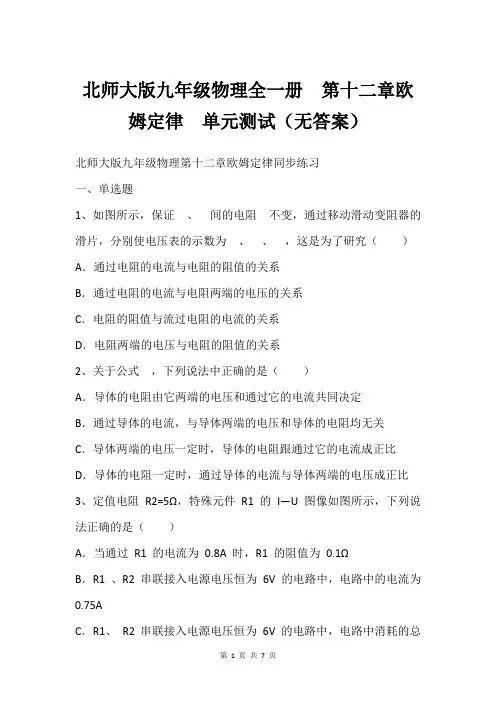

北师大版九年级物理全一册第十二章欧姆定律单元测试（无答案）北师大版九年级物理第十二章欧姆定律同步练习一、单选题1、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系2、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比3、定值电阻R2=5Ω，特殊元件R1 的I—U 图像如图所示，下列说法正确的是（）A．当通过R1 的电流为0.8A 时，R1 的阻值为0.1ΩB．R1 、R2 串联接入电源电压恒为6V 的电路中，电路中的电流为0.75AC．R1、R2串联接入电源电压恒为6V 的电路中，电路中消耗的总功率为3.6WD．R1 、R2并联接入电源电压恒为8V 的电路中，电路中的电流为0.8A4、公共场所严禁吸烟。

小明设计了一种简易烟雾报警控制器，如图所示。

电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。

以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压5、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。

断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4 B．4：3 C．1：1 D．4：76、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。

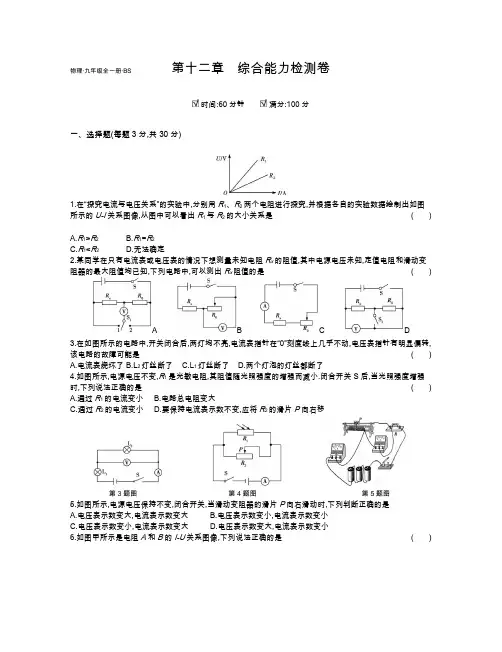

物理·九年级全一册·BS 第十二章综合能力检测卷时间:60分钟满分:100分一、选择题(每题3分,共30分)1.在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制出如图所示的U-I关系图像,从图中可以看出R1与R2的大小关系是( )A.R1>R2B.R1=R2C.R1<R2D.无法确定2.某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值,其中电源电压未知,定值电阻和滑动变阻器的最大阻值均已知,下列电路中,可以测出R x阻值的是( )A B C D3.在如图所示的电路中,开关闭合后,两灯均不亮,电流表指针在“0”刻度线上几乎不动,电压表指针有明显偏转,该电路的故障可能是( )A.电流表烧坏了B.L2灯丝断了C.L1灯丝断了D.两个灯泡的灯丝都断了4.如图所示,电源电压不变,R1是光敏电阻,其阻值随光照强度的增强而减小.闭合开关S后,当光照强度增强时,下列说法正确的是( ) A.通过R1的电流变小 B.电路总电阻变大C.通过R2的电流变小D.要保持电流表示数不变,应将R2的滑片P向右移第3题图第4题图第5题图5.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动时,下列判断正确的是A.电压表示数变大,电流表示数变大B.电压表示数变小,电流表示数变小C.电压表示数变小,电流表示数变大D.电压表示数变大,电流表示数变小6.如图甲所示是电阻A和B的I-U关系图像,下列说法正确的是( )A.电阻B为定值电阻B.当电阻A两端电压为2 V时,R A=0.2 ΩC.如图乙所示,当开关闭合,电路中电流为 0.2 A时,电路总电阻是15 ΩD.如图丙所示,当开关闭合,电源电压为2 V时,电路总电流为0.4 A7.在如图甲所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压保持不变.闭合开关后,滑动变阻器滑片从a端移到b端,电流表示数I与电压表示数U的变化关系如图乙所示.下列说法正确的是( ) A.R2的最大阻值为5 Ω B.R1的阻值为10 ΩC.电源电压为2 VD.电源电压为3 V第7题图第8题图8.探究“通过电阻的电流与电阻大小的关系”时,我们一般需要先预设一个电压值,实验中要保持电阻两端电压为这个预设值不变.现采用如图所示的电路进行探究,器材:学生电源(6 V),滑动变阻器(20 Ω 1 A),电流表,电压表,开关,三个定值电阻(5 Ω、10 Ω、20 Ω)及导线若干.以下说法正确的是( )A.要获得三组实验数据,电压预设范围可以为1.5~5 VB.要获得三组实验数据,电压预设范围可以为1~4 VC.电压预设值越大,在获得三组实验数据的过程中,滑动变阻器的阻值调节范围越小D.若实验中电压预设值为2 V,要获得三组实验数据,应更换一个最大阻值为30 Ω的滑动变阻器9.如图所示,电源电压保持不变.闭合开关S,将滑动变阻器的滑片P由a向b移动一段距离,电压表V1、V2、V3示数的变化量分别为ΔU1、ΔU2、ΔU3,电流表的变化量为ΔI.下列判断正确的是( )A.电压表V1示数变大,电压表V2示数变大B.电压表V1示数变小,电压表V3示数变大,电压表V3示数与电流表示数的比值不变C.滑动变阻器的滑片P移动的那一段距离对应的阻值为ΔU2ΔID.定值电阻R1的阻值为ΔU3ΔI第9题图第10题图10.如图甲所示是一个用电压表的示数反映温度变化的电路原理图,电源电压U=4.5 V且保持不变,电压表量程为0~3 V,R是300 Ω的定值电阻,R1是热敏电阻,其阻值R1随环境温度变化的关系如图乙所示.闭合开关S,下列说法正确的是( ) A.环境温度为40 ℃时,热敏电阻阻值是150 Ω B.电压表示数越小,环境温度越高C.电压表的最小示数是2.5 VD.此电路允许的最高环境温度为60 ℃二、填空题(每空2分,共32分)11.某用电器正常工作时的电压为6 V,阻值为15 Ω,将它与一只20 Ω的电阻串联后接到电压是V的电源上,此用电器才能正常工作.12.一个电压恒定的电源,在其两端只接一只电阻值为12 Ω的电阻R1,电流是0.5 A.如果再在电阻R1两端并联一个电阻值为8 Ω的电阻R2,并联电路的总电流变为A;若将R2改为与R1串联在原电路中,电路中电流为 A.13.图1是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变),图2是他依据测得的实验数据绘制的电流I随电阻R变化的图像,由图像可知,R两端的电压为V;当R由10 Ω的电阻更换为15 Ω的电阻时,闭合开关后,为使R两端的电压(填“改变”或“不变”),滑动变阻器的滑片P应向(填“a”或“b”)端滑动.第13题图第14题图第15题图14.如图所示的电路,电源电压不变,电阻R1=20 Ω,R2=10 Ω.当开关S1闭合,S2、S3断开时,R1两端的电压为U1,R2两端的电压为U2,电流表的示数为0.1 A,则电源电压为V,U1∶U2= ;当开关S1、S2、S3都闭合时,电流表的示数为0.25 A,则R3= Ω.15.在如图所示的电路中,电源电压和灯泡电阻都保持不变.开关S闭合后,电流表A1、A2的示数分别为0.9 A、0.4 A.若灯泡L1的电阻为20 Ω,电压表示数为V,灯泡L2的电阻是Ω.16.如图所示,当滑动变阻器的滑片P从最右端滑到最左端时,电流表示数的变化范围是0.24~0.45 A,电压表示数的变化范围是4.8~9 V.那么电源电压为V,电阻R1的阻值为Ω.甲乙第16题图第17题图17.如图甲所示的电路中,电源电压恒为12 V,滑动变阻器的铭牌上标有“100 Ω0.5 A”字样,图乙为R1的I-U 图像,则R1的阻值为Ω.当电路中的电流为0.2 A时,滑动变阻器R2接入电路中的阻值为Ω.为了不损坏滑动变阻器,R2接入电路中的阻值应不小于Ω.三、实验探究题(第18题9分,第19题9分,共18分)18.小明同学在探究电流跟电压的关系时,选取了如下器材:3.6 V锂电池一枚、10 Ω定值电阻一个、电压表一只、电流表一只、最大阻值为20 Ω的滑动变阻器一个、开关一个、导线若干.甲乙丙(1)请你根据图甲所示的电路图,用笔画线代替导线在图乙中将电路元件连接完整,注意导线不要交叉.(2)下面表格中是小明同学实验并整理的数据,请你在图丙坐标系中画出I-U的关系图像.通过分析图像,你得出的实验结论为: .实验序号12345电压/V1 1.52 2.53电流/A0.10.150.20.250.3(3)王老师查看了小明的实验数据后说:“小明,你的实验数据看上去很不错,不过你有没有编造数据呀?”小明不好意思地说:“对不起王老师,确实有一次数据是编造的.”请你指出小明的哪一次数据是编造的?说出你的判断理由.19.用“伏安法”测量电阻R x的阻值,提供的实验器材有:待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线.(1)根据图甲的电路图,用笔画线代替导线将图乙中的实物图连接完整.(2)闭合开关后,移动滑动变阻器的滑片,电压表示数较大且几乎不变,电流表示数始终为零,电路故障可能是.(3)排除故障后,测得多组实验数据.各组数据对应的点已描在图丙中,请在图中画出R x的I-U图线.由图可得R x=Ω.(结果保留一位小数)(4)电流表的电阻虽然很小,但也会影响本实验中R x的测量结果.用图丁的电路进行测量可消除这个影响,R0为定值电阻.实验步骤如下:①按照图丁的电路图连接电路,将滑动变阻器的滑片置于最大阻值处;②闭合开关S1、S2,移动滑动变阻器滑片,读出电压表的示数U1和电流表的示数I1;③,移动滑动变阻器滑片,读出电压表的示数U2和电流表的示数I2;④可得待测电阻R x= .(用U1、I1、U2和I2表示)四、计算题(第19题10分,第20题10分,共20分)20.如图甲所示,电阻R1的阻值为20 Ω,滑动变阻器R2上标有“50 Ω 2 A”的字样,当滑动变阻器的滑片P移至a端时,闭合开关S,电流表的示数为0.3 A.(1)求电源电压U;(2)若将一只电压表并联接在该电路AB、BC或AC两端,调节滑动变阻器R2的滑片P,使电压表的指针指在图乙所示的位置,请指出电压表所有可能连接的位置,并求出滑动变阻器R2对应的电阻值.21.图甲为某型号电子秤,其原理结构图如图乙所示,R0为定值电阻,R是压敏电阻,其阻值随所受压力F变化的关系如图丙所示.改写电压表(量程为0~3 V)的表盘数值后可直接读出所称量物体的质量,设踏板的质量为5 kg,电源电压保持9 V不变,g取10 N/kg.(1)空载时,电压表的示数为1 V,求R0的阻值.(2)该电子秤的量程是多大?(3)如果保持电子秤结构和电压表量程不变,只在电路中串联一个电阻,使电子秤的量程变为0~110 kg,请通过计算说明应使用多大的电阻.参考答案与解析第十二章综合能力检测卷题号 1 2 3 4 5 6 7 8 9 10答案 A C B D C C D C C D1.A 【解题思路】当电压相等时,可平行于电流I轴作一条线,交两图线于两个点,电阻R2对应的电流较大,故它的电阻较小,即R1>R2,A正确.2.C 【解题思路】A选项,由题图知,开关S1接1时电压表的下方为正接线柱,接2时电压表的上方为正接线柱,故A错误;B选项,由题图知,两电阻串联,电压表测R0两端的电压,滑动变阻器处于最大阻值处时,可以测出其两端的电压,但其他位置无法测出或准确知道滑动变阻器接入电路中的电阻,所以无法利用串联电路的特点和欧姆定律求出R x的阻值,故B错误;C选项,由题图知,两电阻串联,分别利用电流表测出滑动变阻器滑片位于最大阻值处和阻值为0时电路中的电流,根据电阻的串联规律和欧姆定律表示出电源的电压,利用电源的电压不变得出等式即可求出R x的阻值,故C正确;D选项,由题图知,当开关S2闭合或断开时,电压表始终测电源的电压,无法得出R x两端的电压和通过的电流,无法测出R x的阻值,故D错误.3.B 【解题思路】电压表指针有明显偏转,说明图中与电压表两端连接的下方电路是通路,所以L1灯丝不可能断开,电流表也不可能烧坏;电流表指针在“0”刻度线上几乎不动,说明电路中的电流几乎为零.综合分析可知,可能是L2灯丝断了.故选B.4.D 【解题思路】由电路图可知,两个电阻并联,电流表测量干路电流.闭合开关S后,当光照强度增强时,光敏电阻R1的阻值减小,由欧姆定律I=UR可知,通过R1的电流变大,通过R2的电流不变,A、C错误;干路电流I=I1+I2变大,由R总=UI可知,电路总电阻变小,B错误;要保持电流表示数不变,应将滑动变阻器的滑片P向右移,减小通过R2的电流,D正确.5.C 【解题思路】滑动变阻器与定值电阻串联,电压表测滑动变阻器两端的电压.滑片P右移,滑动变阻器连入电路的阻值变小,R总变小,电路中电流变大,定值电阻R两端的电压变大,故电流表示数变大,电压表示数变小.6.C 【解题思路】由图甲可知,电阻A对应的电流与电压成正比,而电阻B对应的电流与电压不成正比,根据欧姆定律可知,电阻A的阻值不变,电阻B的阻值变化,故A错误;由图甲可知,当电阻A两端电压为2 V时,通过电阻A的电流为0.4 A,R A=U AI A =2 V0.4 A=5 Ω,故B错误;由图乙可知,A、B串联在电路中,当电路中电流为0.2 A 时,通过A 、B 的电流均为0.2 A,电阻A 两端电压为1 V,电阻B 两端电压为 2 V,电源电压U=U'A +U'B =3 V,电路总电阻R 总=U I =3 V0.2 A =15 Ω,故C 正确;由图丙可知,两电阻并联,并联电路中,干路电流等于各支路电流之和,当电源电压为2 V 时,I A =0.4 A,I B =0.2 A,所以干路电流I 干=I A +I B =0.4 A+0.2 A=0.6 A,D 错误. 7.D 【解题思路】 由图甲可知,两电阻串联,电压表测电阻R 2两端的电压,电流表测电路中的电流.当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,由图乙可知I 1=0.6 A,根据欧姆定律可得,电源电压U=I 1R 1=0.6 A×R 1;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,由图乙可知I 2=0.2 A,U 2=2 V,滑动变阻器的最大阻值R 2=U2I 2=2 V 0.2 V=10 Ω,A 错误;因为串联电路中总电压等于各部分电压之和,所以电源电压U=I 2R 1+U 2=0.2 A×R 1+2 V,因为电源电压不变,所以0.6 A×R 1=0.2 A×R 1+2 V,解得R 1=5 Ω,B 错误;电源电压U= I 1R 1=0.6 A×5 Ω=3 V ,C 错误,D 正确.8.C 【解题思路】 当将20 Ω的定值电阻接入电路,并且滑动变阻器接入电路的电阻最大时,20 Ω定值电阻两端的电压是3 V,故要获得三组实验数据,电压的预设值最小为3 V;当将5 Ω的定值电阻接入电路时,若电路中电流为滑动变阻器允许通过的最大电流1 A,则5 Ω的定值电阻两端的电压为5 V,所以电压的预设值最大为5 V;综上,要获得三组实验数据,电压预设值范围为3~5 V,A 、B 错误;电压预设值越大,滑动变阻器两端的电压越小,滑动变阻器的阻值调节范围越小,故C 正确;若电压预设值为2 V,则滑动变阻器两端电压为6 V-2 V=4 V,当定值电阻阻值为20 Ω时,利用欧姆定律可以计算出滑动变阻器接入电路的阻值为40 Ω,故应更换一个最大阻值为40 Ω的滑动变阻器,D 错误.9.C 【解题思路】 由题图可知,R 1、R 2、R 3串联,闭合开关S,将滑动变阻器的滑片P 由a 向b 移动一段距离,滑动变阻器接入电路中的阻值变大,电压表V 2测量滑动变阻器两端的电压,故电压表V 2的示数变大,电压表V 1测量的是定值电阻R 1与R 2两端的总电压,由于电源电压不变,故电压表V 1的示数变小,A 错误;电压表V 3测量的是定值电阻R 2和滑动变阻器R 3两端的电压,R 2与R 3的总电阻变大,故V 3示数变大,电压表V 3示数与电流表示数的比值就是R 2与R 3的阻值之和,故变大,B 错误;因为ΔU 2=ΔU 1,故ΔU 2ΔI=ΔU 1ΔI=R 1+R 2,不是滑动变阻器的滑片P 移动的那一段距离对应的阻值,C 错误;因为U 3加上定值电阻R 1两端的电压就是电源电压,故ΔU 3与R 1两端电压的变化量ΔU '1相等,即ΔU 3=ΔU '1,故ΔU 3ΔI=ΔU' 1ΔI=R 1,D 正确.10.D 【解题思路】 由图乙可知,当环境温度为40 ℃时,热敏电阻阻值是200 Ω,故A 错误;电压表示数越小,表明电路中的电流越小,总电阻越大,电阻R 1越大,说明环境温度越低,故B 错误;当电路中的电阻最大时,电压表的示数最小,电路中的总电阻最大值为600 Ω,此时两电阻串联且阻值相等,所以各分一半电压,为2.25V,C 错误;当电压表示数为最大值3 V 时,电路中的电流为I=U0R=3 V 300 Ω=0.01 A,此时电阻R 1的阻值为R 1=U1I =1.5 V0.01 A =150 Ω,对照图乙可知,此时的环境温度为60 ℃,故D 正确.11.【参考答案】 1412.【参考答案】 1.25 0.3【解题思路】 电源电压为U=I 1R 1=0.5 A×12 Ω=6 V ;若再并联一个8 Ω的电阻R 2,则通过R 2的电流为I 2=U R 2=6V8 Ω=0.75 A,故干路电流为I=0.5 A+0.75 A=1.25 A;若两个电阻串联在电路中,则电路中的电流为I'=U R 1+R 2=6V12 Ω+8 Ω=0.3 A .13.【参考答案】 3 不变 b【解题思路】 由题图2可知,当电路中的电流I =0.3 A 时,对应的电阻值R =10 Ω,则R 两端的电压U R =IR =0.3 A×10 Ω=3 V ;根据控制变量法可知,应控制R 两端的电压不变,当把10 Ω的电阻更换为15 Ω的电阻时,电阻阻值变大,两端电压变大,为保持R 两端的电压不变,滑动变阻器接入电路中的电阻要增大,故滑片要向b 端滑动.14.【参考答案】 3 2∶1 30【解题思路】 当开关S 1闭合,S 2、S 3断开时,R 1与R 2串联,电流表测电路中的电流,R 1、R 2两端的电压分别为U 1=IR 1=0.1 A×20 Ω=2 V ,U 2=IR 2=0.1 A×10 Ω=1 V,所以,电源电压U=U 1+U 2=2 V+1 V=3 V;R 1、R 2两端的电压之比U 1∶U 2=2∶1.当开关S 1、S 2、S 3都闭合时,R 1与R 3并联,电流表测干路电流,则电路中的总电阻R=U I'= 3 V 0.25 A =12 Ω,由1R =1R 1+1R 3,即112 Ω=120 Ω+1R 3,解得:R 3=30 Ω.15.【参考答案】 10 25【解题思路】 分析电路图可知,两灯泡并联,A 1测干路电流,A 2测通过L 2的电流,电压表测电源电压.闭合开关后,L 1中的电流I 1=I-I 2=0.9 A-0.4 A=0.5 A,电压表示数等于电源电压,电源电压U=U 1=I 1R 1=0.5 A×20 Ω=10 V,灯泡L 2的电阻R 2=UI 2=10 V0.4 A=25 Ω.16.【参考答案】 9 20【解题思路】 由电路图可知,当滑片P 位于最左端时,电压表测电源电压,电流表测电路中的电流,此时两电表的示数最大,由两电表示数的变化范围可知,电源电压U =9 V,电路中的最大电流I =0.45 A,则R 1的阻值为R 1=U I =9 V0.45 A =20 Ω.17.【参考答案】 20 40 4【解题思路】 取R 1的I-U 图像中的一点(如4 V,0.2 A),则电阻R 1=U1I =4 V 0.2 A =20 Ω;R 1、R 2串联,当电路中的电流为0.2 A 时,滑动变阻器两端的电压U 2=U-U 1=12 V-4 V=8 V,则R 2=U2I=8 V0.2 A=40 Ω;为了不损坏滑动变阻器,电路中的电流不能超过0.5 A,电路中的电流为0.5 A时,总电阻为R=12 V0.5 A=24 Ω,则R2接入电路的最小值为R2min=24 Ω-20 Ω=4 Ω.18.【参考答案】(1)如图1所示(2)如图2所示在电阻一定时,通过导体的电流跟导体两端的电压成正比(3)第1次;当滑动变阻器接入电路的电阻最大时,定值电阻两端电压超过1 V.图1 图219.【参考答案】(1)如图所示(2)电流表断路(或电阻R x断路)(3)如图所示 5.5(4)③断开S2④U2I2-U1 I1【解题思路】(2)闭合开关,电流表的示数始终为零,说明发生了断路,而电压表有示数且较大,说明与电压表并联的电阻R x或电流表断路.(3)绘制图线时要尽可能多地让数据点分布在图线上,或让数据点比较均匀地分布在图线两旁;由绘制的图线可知,当电压表示数为2.2 V时,电流表示数为0.40 A,则电阻R x的阻值为2.2 V0.40 A=5.5 Ω.(4)闭合开关S1、S2时,电流表A、定值电阻R0与滑动变阻器串联,电压表测电流表A和R0两端的电压,电流表A测电路中的电流,所以R A+R0=U1I1;断开开关S2,此时R x与电流表A、R0、滑动变阻器串联,电压表测R x与电流表A、R0两端的总电压,电流表A测电路中的电流,所以R x+R A+R0=U2I2,R x=U2I2-U1I1.20.【参考答案】(1)当滑片P移至a端时,闭合开关S,电路中只有电阻R1,故电源电压U=IR1=0.3 A×20Ω=6 V;(2)由图乙可知,电压表的示数为2 V,电压表接在AB两端时,测R1两端电压,由于电源电压为6 V,故滑动变阻器两端电压为4 V,则R2=2R1=2×20Ω=40Ω,40 Ω小于滑动变阻器的最大电阻值50 Ω,所以这是可能的;电压表接在BC两端时,测滑动变阻器两端电压,电压表的示数为2 V,由于电源电压为6 V,故电阻R1两端电压为4 V,则R'2=R12=10 Ω,10 Ω小于滑动变阻器的最大电阻值50 Ω,所以这是可能的;电压表接在AC两端时,测电源电压,故其示数应该等于6 V,不可能是2 V,故电压表不可能接在AC两端.21.解:(1)空载时,踏板所受重力为G=mg=5 kg×10 N/kg=50 N,由图丙可知,此时压敏电阻的阻值R=240 Ω,压敏电阻两端的电压:U R=U-U0=9 V-1 V=8 V,电路中的电流:I1=U RR =8 V240 Ω=130A,R0的阻值: R0=U0I1=1 V130A=30 Ω.(2)电子秤称量的质量最大值对应电压表量程的最大值,此时定值电阻两端的电压为3 V,此时电路中的电流: I2=U'0R0=3 V30 Ω=0.1 A,压敏电阻两端分得的电压U'R=U-U'0=9 V-3 V=6 V,此时压敏电阻的阻值R'=U'RI2=6 V0.1 A=60 Ω,由图丙可知,此时压敏电阻受到的压力为950 N,该电子秤的最大量程m max=G'g =950 N-50 N10 N/kg=90 kg,故该电子秤的量程为0~90 kg;(3)当电子秤的量程变为0~110 kg时,G″=m″g=110 kg×10 N/kg=1 100 N,压敏电阻受到的压力为1 100 N+50 N=1 150 N,由图丙可知,压敏电阻R″=20 Ω,此时电路中的总电阻: R总=UI2=9 V0.1 A=90 Ω,R加=R总-R0-R″=90 Ω-30 Ω-20 Ω=40 Ω,故要使电子秤的量程变为0~110 kg,应串联一个40 Ω的电阻.。

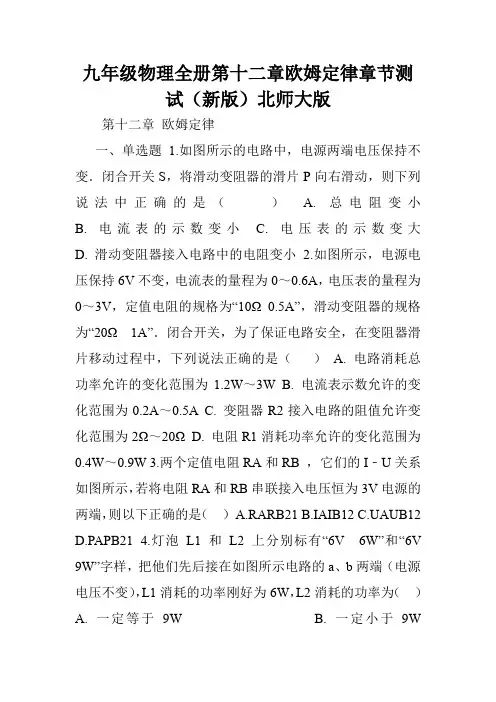

九年级物理全册第十二章欧姆定律章节测试（新版）北师大版第十二章欧姆定律一、单选题1.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（） A. 总电阻变小B. 电流表的示数变小 C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小2.如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（） A. 电路消耗总功率允许的变化范围为1.2W～3W B. 电流表示数允许的变化范围为0.2A～0.5A C. 变阻器R2接入电路的阻值允许变化范围为2Ω～20Ω D. 电阻R1消耗功率允许的变化范围为0.4W～0.9W 3.两个定值电阻RA和RB ，它们的I﹣U关系如图所示，若将电阻RA和RB串联接入电压恒为3V电源的两端，则以下正确的是（）A.RARB21 B.IAIB12 C.UAUB12 D.PAPB21 4.灯泡L1和L2上分别标有“6V 6W”和“6V 9W”字样，把他们先后接在如图所示电路的a、b两端（电源电压不变），L1消耗的功率刚好为6W，L2消耗的功率为（）A. 一定等于9W B. 一定小于9WC. 一定大于9WD. 条件不足，无法确定5.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A. 灯L变亮，电压表V1的示数不变B. 灯L变亮，电压表V2的示数变小C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V2的示数变大 6.ab和cd是由同种材料制成的长度相同、横截面积不同的两端导体（Sab＜Scd），将它们并联后连入电路中，这两端导体两端的电压及通过它们的电流的大小关系是（） A. Uab＞Ucd ，Iab＜Icd B. UabUcd ，Iab＞Icd C. Uab＜Ucd ，Iab＜Icd D. UabUcd ，Iab＜Icd 7.如图8-82所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求 A. 保持R′滑片位置不变 B. 保持R两端电压不变C. 保持R不变，调节R′的滑片到不同位置 D. 保持电路中电流不变8.甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是 A.R甲R乙；B.R甲R乙；C.R 甲R乙； D.无法比较9.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样忽略灯丝电阻变化，在不损坏电路元件的情况下，下列判断不正确的是（）A. 电路中电流变化的范围是0.3A～0.5A B. 滑动变阻器阻值变化的范围是4Ω～10Ω C. 灯泡的最小功率是0.162W D. 该电路的最大功率是 2.25W 10.只有“6V 3W”和“6V 6W”的两个小灯泡组成串联电路，此电路两端允许加的最大电压为（） A. 3V B. 6V C. 9V D. 12V 11.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（） A. 电阻一定时，电流随着电压的增大而增大 B. 电阻一定时，电压随着电流的增大而增大 C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小12.（2016齐齐哈尔）如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A. 电压表示数不变B. 电流表示数变小C. 电压表与电流表的示数比值不变D. 在相同时间内，电路消耗的电能变小13.如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω 1A”,灯泡标有“6V 3W”字样。

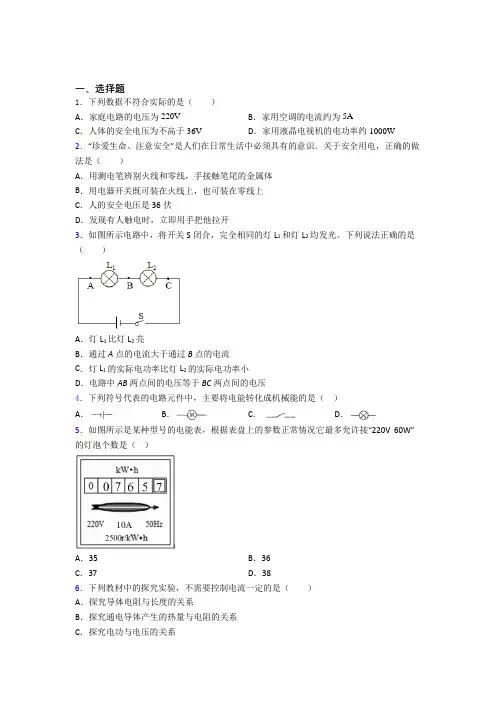

一、选择题1．下列数据不符合实际的是（）A．家庭电路的电压为220V B．家用空调的电流约为5AC．人体的安全电压为不高于36V D．家用液晶电视机的电功率约1000W 2．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，正确的做法是（）A．用测电笔辨别火线和零线，手接触笔尾的金属体B．用电器开关既可装在火线上，也可装在零线上C．人的安全电压是36伏D．发现有人触电时，立即用手把他拉开3．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

下列说法正确的是（）A．灯L1比灯L2亮B．通过A点的电流大于通过B点的电流C．灯L1的实际电功率比灯L2的实际电功率小D．电路中AB两点间的电压等于BC两点间的电压4．下列符号代表的电路元件中，主要将电能转化成机械能的是（）A．B．C．D．5．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（）A．35 B．36C．37 D．386．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系7．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大8．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．乙是定值电阻，阻值为5ΩB．当甲两端电压为0时，甲的电阻也为0C．将甲和乙串联，当电流为0.4A，则它们两端的电压之比为2:1D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A9．如图所示的电路，电源电压保持不变。

闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小10．在探究电流跟电压及电流跟电阻的关系的实验中，电路中的滑动变阻器两次的作用是（）A．均使电阻两端的电压出现变化B．均使电阻两端的电压保持不变C．前次使电阻两端的电压保持不变，后次使电阻两端的电压出现变化D．前次使电阻两端的电压出现变化，后次使电阻两端的电压保持不变11．将两只不同规格的灯泡L1、L2接在如图所示的电路中，电源电压不变，闭合开关 S1、S2后，下列说法中正确的是（）A．电流表测量干路电流B．L1与L2两端电压一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1可能被烧毁12．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P 向右移，下列说法中错误的是（）A．电流表A的示数变小B．电压表V l的示数不变C．电压表V2的示数变大D．电压表V l与电压表V2的示数之和保持不变二、填空题13．如图所示的电路，当开关S闭合，滑动变阻器的滑片P向下滑动时，电流表2A的示A示数的比值______。

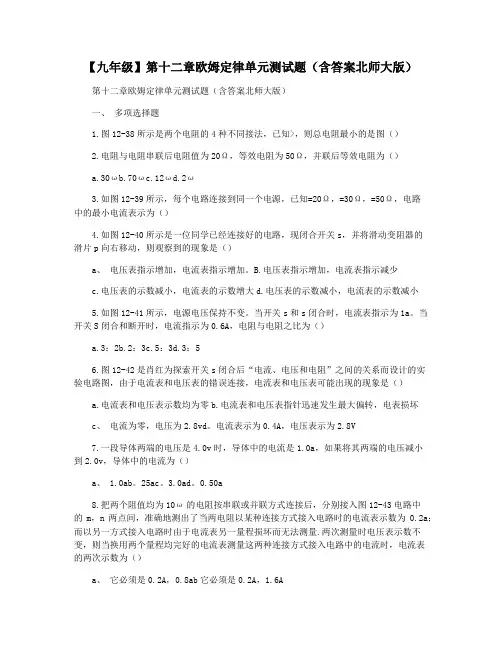

【九年级】第十二章欧姆定律单元测试题（含答案北师大版）第十二章欧姆定律单元测试题（含答案北师大版）一、多项选择题1.图12-38所示是两个电阻的4种不同接法，已知>，则总电阻最小的是图（）2.电阻与电阻串联后电阻值为20Ω，等效电阻为50Ω，并联后等效电阻为（）a.30ωb.70ωc.12ωd.2ω3.如图12-39所示，每个电路连接到同一个电源，已知=20Ω，=30Ω，=50Ω，电路中的最小电流表示为（）4.如图12-40所示是一位同学已经连接好的电路，现闭合开关s，并将滑动变阻器的滑片p向右移动，则观察到的现象是（）a、电压表指示增加，电流表指示增加。

B.电压表指示增加，电流表指示减少c.电压表的示数减小，电流表的示数增大d.电压表的示数减小，电流表的示数减小5.如图12-41所示，电源电压保持不变。

当开关s和s闭合时，电流表指示为1a。

当开关S闭合和断开时，电流指示为0.6A，电阻与电阻之比为（）a.3：2b.2：3c.5：3d.3：56.图12-42是肖红为探索开关s闭合后“电流、电压和电阻”之间的关系而设计的实验电路图，由于电流表和电压表的错误连接，电流表和电压表可能出现的现象是（）a.电流表和电压表示数均为零b.电流表和电压表指针迅速发生最大偏转，电表损坏c、电流为零，电压为2.8vd。

电流表示为0.4A，电压表示为2.8V7.一段导体两端的电压是4.0v时，导体中的电流是1.0a，如果将其两端的电压减小到2.0v，导体中的电流为（）a、 1.0ab。

25ac。

3.0ad。

0.50a8.把两个阻值均为10ω的电阻按串联或并联方式连接后，分别接入图12-43电路中的m，n两点间，准确地测出了当两电阻以某种连接方式接入电路时的电流表示数为0.2a；而以另一方式接入电路时由于电流表另一量程损坏而无法测量.两次测量时电压表示数不变，则当换用两个量程均完好的电流表测量这两种连接方式接入电路中的电流时，电流表的两次示数为（）a、它必须是0.2A，0.8ab它必须是0.2A，1.6Ac.一定是0.2a，0.4ad.―定是0.2a，0.6a9.在图12-44所示的电路中，当开关闭合s时，发现两个灯都不亮，电流表指针几乎不动，电压表指针明显偏转。

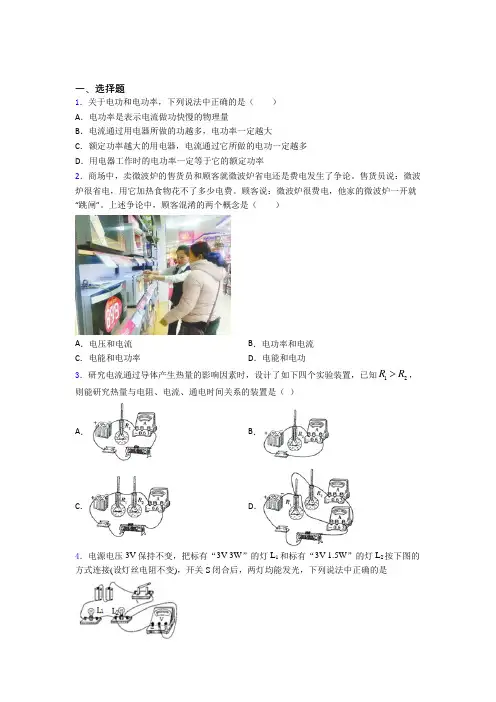

一、选择题1．关于电功和电功率，下列说法中正确的是（ ）A ．电功率是表示电流做功快慢的物理量B ．电流通过用电器所做的功越多，电功率一定越大C ．额定功率越大的用电器，电流通过它所做的电功一定越多D ．用电器工作时的电功率一定等于它的额定功率2．商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。

售货员说：微波炉很省电，用它加热食物花不了多少电费。

顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。

上述争论中，顾客混淆的两个概念是（ ）A ．电压和电流B ．电功率和电流C ．电能和电功率D ．电能和电功3．研究电流通过导体产生热量的影响因素时，设计了如下四个实验装置，已知12R R ，则能研究热量与电阻、电流、通电时间关系的装置是（ ）A ．B ．C ．D ．4．电源电压3V 保持不变，把标有“3V 3W ”的灯L 1和标有“3V 1.5W ”的灯L 2按下图的方式连接(设灯丝电阻不变)，开关S 闭合后，两灯均能发光，下列说法中正确的是A．灯L1消耗的实际功率是3WB．灯L1比灯L2更亮C．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是1∶25．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（）A．35 B．36C．37 D．386．在探究“导体中的电流与电压关系”的实验中，得到了A、B两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是A．A、B两元件中的电流与电压都成正比。

B．B元件是一个定值电阻且阻值大小为10Ω。

C．若将A、B两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，A、B两元件消耗的功率之比为2：1。

D．若A、B元件并联后，接到2V的电压下，电路消耗的总功率是1.2W。

7．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象。

根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成反比C．将两导体并联后接在3 V的电源上时，干路中的电流为0.9 AD．当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 A8．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．乙是定值电阻，阻值为5ΩB．当甲两端电压为0时，甲的电阻也为0C．将甲和乙串联，当电流为0.4A，则它们两端的电压之比为2:1D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A9．如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。

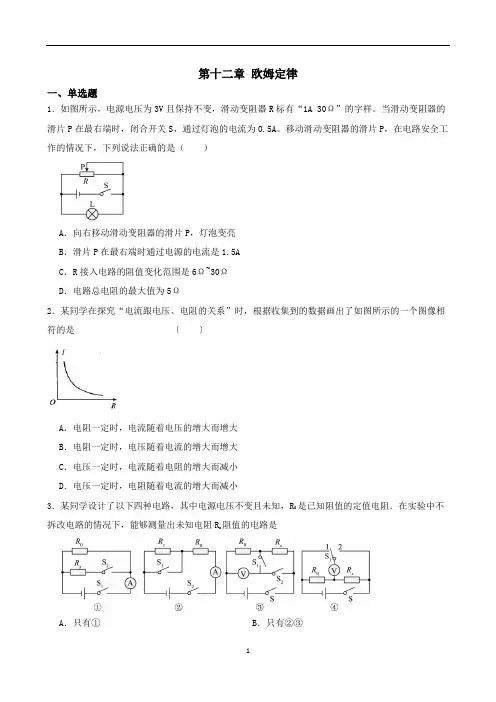

第十二章欧姆定律一、单选题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 30Ω”的字样。

当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.5A。

移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向右移动滑动变阻器的滑片P，灯泡变亮B．滑片P在最右端时通过电源的电流是1.5AC．R接入电路的阻值变化范围是6Ω~30ΩD．电路总电阻的最大值为5Ω2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻R x阻值的电路是A．只有①B．只有②③C．只有①②③D．①②③④都可以4．小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择（）A．甲的规格“5Ω”B．乙的规格“10Ω”C．丙的规格“30Ω”D．丁的规格“300Ω”5．如图所示的电路中，电源电压保持不变。

开关S闭合，将滑动变阻器滑片P从左端向右移动的过程中，下列说法正确的是（）A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变大C．电压表V2的示数变化量与电流表的示数变化量之比不变D．电流表的示数变小，电压表V1的示数与电流表的示数之比变小6．两个相同的电阻R串联后的总电阻为60Ω，如果把这两个电阻并联起来，则总电阻为多少？（）A．10ΩB．15ΩC．30ΩD．90Ω7．如图所示是电阻甲和乙的I−U图象，由图象可知下列判断错误的是( )A．甲的电阻值是20ΩB．甲的电阻值大于乙的电阻值C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3VD．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A8．用2节相同的干电池和2个规格都相同的小灯泡组合成如图所示的甲、乙两个电路。
