户外高压限流熔断器使用说明书

RW12-12系列户外高压跌落式熔断器产品使用说明书河南亚丰电瓷电器有限公司1主要用途及适用范围熔断器是一种当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而开断电路的开关装置。

跌落式熔断器是动作后载熔件自动跌落，形成端口的熔断器。

RW、HRW、PRWG及HPRWG系列跌落式熔断器适用于交流50HZ系统电压10KV~35KV的电力系统中，用于输电线路和电力变压器的短路和过负荷保护。

2使用环境2.1环境温度：-40℃~+40℃；2.2相对湿度：日平均值不大于95%，月平均值不大于90%；2.3海拔高度不超过34m/s；2.5安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。

3产品型号和名称□□□□□□□□额定电流：A其它标志：F-带有负荷开断装置B-带有避雷器额定电压：KV设计序号保护对象：T-保护变压器用M-保护电动机用C-保护电容器用P-保护电压互感器用安装场所：N-户内W-户外产品名称：R-瓷绝缘熔断器HR-复合绝缘熔断器结构特征：X-限流式P-喷射式例：HRW11-12/100 12KV系统用11型户外交流高压复合绝缘跌落式熔断器，额定电流为100A4产品结构及原理跌落式熔断器主要由绝缘支架和熔丝管两部分组成，绝缘支架两端安装静触头，熔丝管两端安装动触头，熔丝管由内层的消弧管和外层的酚醛纸管（或环氧玻璃布管）组成。

带负荷开断装置跌落式熔断器增加弹性辅助触头及灭弧室罩，用以分、合负载电流。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧，形成闭合位置。

当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，在管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭，熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。

带复合开端装置跌落式熔断器需要开断负荷时，绝缘杆拉开动触头，此时辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩中消逝能量，同时灭护罩产生气体，在电流过零时，将电弧熄灭。

一、西安西熔电力科技有限公司1、3.6-40.5kv高压限流熔断器本产品适用于户内50Hz，额定电压3.6-40.5ｋV系统作为电压互感器的过载或短路保护之用，（通过国家高压电器质量监督检测中心试验，产品符合GB/T15166.2和IEC60282-1）。

（1）型号（2）基本参数熔断器的基本参数如表：（3）外型及安装尺寸熔断器的外型及安装尺寸如(图3)和表2所示；2、40.5KV高压限流熔断器40.5KV高压限流熔断器本产品适用于户内交流50Hz，额定电压40.5kV电力系统，作为高压电力变压器及其它电力设备过载或短路等保护元件，还可与其它保护电器（负荷开关，真空断路器等）配合使用。

（1）型号（2）基本参数熔断器的基本参数如表：（3）外型及安装尺寸熔断件的外型尺寸如（图3）熔断器的外型及安装尺寸如（图4）：（4）熔断器的选用用于变压器初级端熔断器的一般选用原则见表：3、RN系列高压交流熔断器RN系列高压交流熔断器本系列高压交流熔断器适用于户内交流50Hz，额定电压3kV-35kV电力系统，用于对电力线路、变压器、电压互感器及其它电器的过载及短路保护，亦可用以保护电力系统分出的支路，当线路短路电流达到最大值之前熔断器就将线路切断。

（1）型号熔断器的基本参数如表：表一注：*号为双拼管表二注：*号为双拼管（3）外型及安装尺寸RN1、RN3型户内高压熔断器外形尺寸如(图1)、(图2)和表3所示；图1图2 表三( )为RN,RN3-6外形尺寸RN2型户内高压熔断器外形尺寸如(图3)、(图4)及表4图3图4表四。

户外交流高压跌落式熔断器安装使用说明书注意事项：熔断器的安装：步骤1：如图1所示配置一个合适的托架，此托架图1 将熔断器安装到支架上可以使用合适的横担、立柱或墙上的支架。

步骤2：如图1所示将熔断器安装到支架上，用螺栓稍微固定，使熔断器能绕螺栓轴转动。

注意在支架与安装柄之间有防滑垫圈，安装柄与螺帽间有销紧垫圈。

步骤3：转动熔断器至最易于运行操作的位置并将注意！此设备作为专用设备，它的安装、使用维修必须由经过全面训练并且深知其潜在危险的专业人员进行。

说明书是为这些专业人员所写，但并不能代替安全使用此类设备所必须的训练和经验。

危险！固缘电力的户外交流高压跌落式熔断器设计用于保护电气设备，并非用来保护人员免受因接触送电线路或设备而造成的伤亡。

重要！熔断器安装好后，熔管不可长时间处于分断位置，因雨水灌入后会损坏辅助消弧管。

它安全可靠地固定。

步骤4：电气连接。

将线夹（若用铝导线，建议使用铜铝过渡线夹）与熔断器接线端子紧固。

熔丝链的安装（无加长连接杆的熔断器）步骤1：将熔丝链头部的圆头螺钉拧紧，小心将熔丝链拉直。

步骤2：拧开熔管头部的金属帽，将熔丝链的底部图2a 将弹簧板压到极限从熔管的上部进去，到下部穿出来。

步骤3: 将熔管头部的金属帽旋上，并用扳手拧紧。

松开耳轴上熔丝链夹紧螺母，见图2a。

步骤4：将弹簧板压到极限（会感觉到有很大的弹力）见图2a，并维持在这个位置，把熔丝链通过弹簧板槽顺时针将其绕在夹紧螺母上，见图2b，将熔丝链拉紧，但不要太紧图2b 将熔丝链绕螺母拉紧步骤5：剪断夹紧螺母外的熔丝链使露出的熔丝链长度约为10mm。

熔丝链的安装（有加长连接杆的熔断器）有加长连接杆的熔丝链需要拆除熔丝链头部的可卸式圆头螺钉。

步骤1：拧掉熔丝链头部的圆头螺钉（有的熔丝链还有垫圈）。

步骤2：旋松熔管上部的金属帽，将加长连接杆从熔管中拿出。

步骤3：将熔丝链与加长连接杆连接起来并拧紧，拉直熔丝链，把熔丝链的尾部从熔管上部伸进，从下部拉出。

户外高压限流熔断器产品使用说明书
一：产品用途及适用范围
1﹑ RW9,RW10，RXWO-10(35)/0.5-10型户外高压限流熔断器，用于额定电压35KV 交流50HZ(或60HZ)输电线路及电力变压器的过载和短路保护。

额定电流0.5A的熔断器适用于保护电压互感器，它仅作短路保护用，不能作过载保护。

额定电流2-10A的熔断器，适用于保护电力线路，它可以做短路和过载保护。

2﹑熔断器适用于
（1）海拔高度不超过2000m;
（2）周围介质温度不高于﹢40℃及不低于-40℃；
注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64标准规定的要求，使用此熔断器。

3﹑熔断器不适用于
（１）有火灾及爆炸危险的场所；
（２）有剧烈震动﹑摆动或冲击的场所
（３）有大量尘埃聚集的场所。

二：技术数据
三﹑结构说明及外形尺寸
熔断器系由熔丝管﹑瓷套﹑紧固法兰﹑棒形支柱绝缘子和接线端帽等组成。

用压装的方法及两端的接线端帽将熔丝管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上。

其结构说明和外形尺寸如图一所示。

熔丝管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。

当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。

所以，这种熔断器性能好，开断容量大。

RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。

二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。

三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。

产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。

熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。

产品借助安装板固定在安装架上。

熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。

在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。

当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。

而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。

熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。

五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。

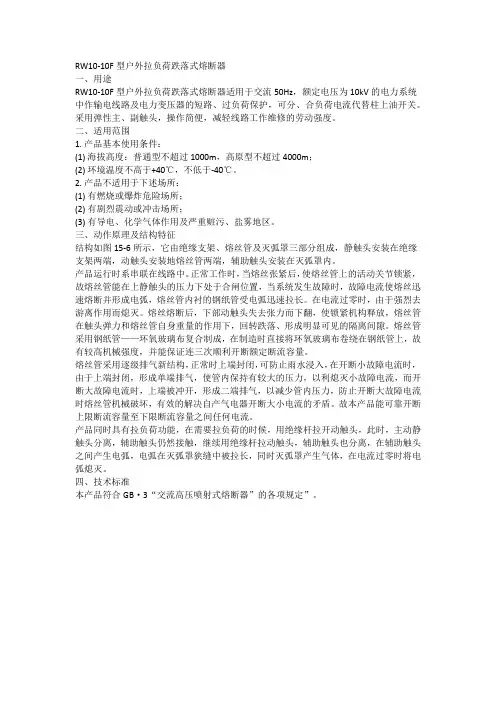

RW10-10F型户外拉负荷跌落式熔断器一、用途RW10-10F型户外拉负荷跌落式熔断器适用于交流50Hz，额定电压为10kV的电力系统中作输电线路及电力变压器的短路、过负荷保护，可分、合负荷电流代替柱上油开关。

采用弹性主、副触头，操作简便，减轻线路工作维修的劳动强度。

二、适用范围1. 产品基本使用条件：(1) 海拔高度：普通型不超过1000m，高原型不超过4000m；(2) 环境温度不高于+40℃，不低于-40℃。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重赃污、盐雾地区。

三、动作原理及结构特征结构如图15-6所示，它由绝缘支架、熔丝管及灭弧罩三部分组成，静触头安装在绝缘支架两端，动触头安装地熔丝管两端，辅助触头安装在灭弧罩内。

产品运行时系串联在线路中。

正常工作时，当熔丝张紧后，使熔丝管上的活动关节锁紧，故熔丝管能在上静触头的压力下处于合闸位置，当系统发生故障时，故障电流使熔丝迅速熔断并形成电弧，熔丝管内衬的钢纸管受电弧迅速拉长。

在电流过零时，由于强烈去游离作用而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放，熔丝管在触头弹力和熔丝管自身重量的作用下，回转跌落、形成明显可见的隔离间隙。

熔丝管采用钢纸管——环氧玻璃布复合制成，在制造时直接将环氧玻璃布卷绕在钢纸管上，故有较高机械强度，并能保证连三次顺利开断额定断流容量。

熔丝管采用逐级排气新结构，正常时上端封闭，可防止雨水浸入，在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持有较大的压力，以利熄灭小故障电流，而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时熔丝管机械破坏，有效的解决自产气电器开断大小电流的矛盾。

故本产品能可靠开断上限断流容量至下限断流容量之间任何电流。

产品同时具有拉负荷功能，在需要拉负荷的时候，用绝缘杆拉开动触头，此时，主动静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时将电弧熄灭。

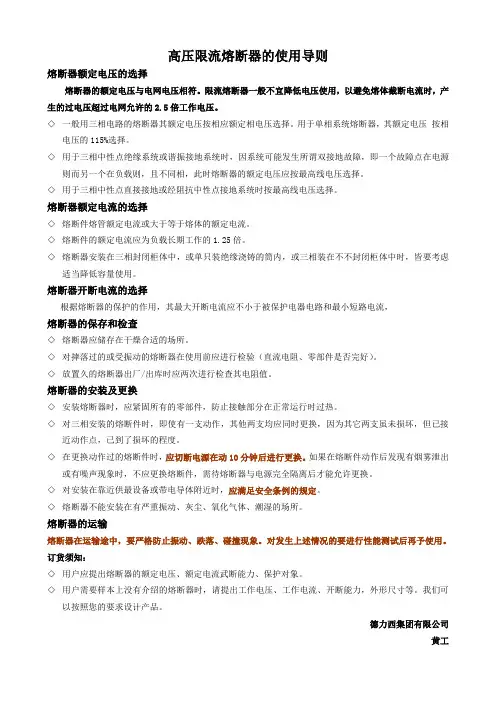

高压限流熔断器的使用导则熔断器额定电压的选择熔断器的额定电压与电网电压相符。

限流熔断器一般不宜降低电压使用，以避免熔体截断电流时，产生的过电压超过电网允许的2.5倍工作电压。

◇一般用三相电路的熔断器其额定电压按相应额定相电压选择。

用于单相系统熔断器，其额定电压按相电压的115%选择。

◇用于三相中性点绝缘系统或谐振接地系统时，因系统可能发生所谓双接地故障，即一个故障点在电源则而另一个在负载则，且不同相，此时熔断器的额定电压应按最高线电压选择。

◇用于三相中性点直接接地或经阻抗中性点接地系统时按最高线电压选择。

熔断器额定电流的选择◇熔断件熔管额定电流或大于等于熔体的额定电流。

◇熔断件的额定电流应为负载长期工作的1.25倍。

◇熔断器安装在三相封闭柜体中，或单只装绝缘浇铸的筒内，或三相装在不不封闭柜体中时，皆要考虑适当降低容量使用。

熔断器开断电流的选择根据熔断器的保护的作用，其最大开断电流应不小于被保护电器电路和最小短路电流，熔断器的保存和检查◇熔断器应储存在干燥合适的场所。

◇对摔落过的或受振动的熔断器在使用前应进行检验（直流电阻、零部件是否完好）。

◇放置久的熔断器出厂/出库时应两次进行检查其电阻值。

熔断器的安装及更换◇安装熔断器时，应紧固所有的零部件，防止接触部分在正常运行时过热。

◇对三相安装的熔断件时，即使有一支动作，其他两支均应同时更换，因为其它两支虽未损坏，但已接近动作点，已到了损坏的程度。

◇在更换动作过的熔断件时，应切断电源在动10分钟后进行更换。

如果在熔断件动作后发现有烟雾泄出或有噪声现象时，不应更换熔断件，需待熔断器与电源完全隔离后才能允许更换。

◇对安装在靠近供最设备或带电导体附近时，应满足安全条例的规定。

◇熔断器不能安装在有严重振动、灰尘、氧化气体、潮湿的场所。

熔断器的运输熔断器在运输途中，要严格防止振动、跌落、碰撞现象。

对发生上述情况的要进行性能测试后再予使用。

订货须知：◇用户应提出熔断器的额定电压、额定电流武断能力、保护对象。

1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。

2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。

正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。

故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。

因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

RW10-10F型户外拉负荷跌落式熔断器一、用途RW10-10F型户外拉负荷跌落式熔断器适用于交流50Hz，额定电压为10kV的电力系统中作输电线路及电力变压器的短路、过负荷保护，可分、合负荷电流代替柱上油开关。

采用弹性主、副触头，操作简便，减轻线路工作维修的劳动强度。

二、适用范围1. 产品基本使用条件：(1) 海拔高度：普通型不超过1000m，高原型不超过4000m；(2) 环境温度不高于+40℃，不低于-40℃。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重赃污、盐雾地区。

三、动作原理及结构特征结构如图15-6所示，它由绝缘支架、熔丝管及灭弧罩三部分组成，静触头安装在绝缘支架两端，动触头安装地熔丝管两端，辅助触头安装在灭弧罩内。

产品运行时系串联在线路中。

正常工作时，当熔丝张紧后，使熔丝管上的活动关节锁紧，故熔丝管能在上静触头的压力下处于合闸位置，当系统发生故障时，故障电流使熔丝迅速熔断并形成电弧，熔丝管内衬的钢纸管受电弧迅速拉长。

在电流过零时，由于强烈去游离作用而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放，熔丝管在触头弹力和熔丝管自身重量的作用下，回转跌落、形成明显可见的隔离间隙。

熔丝管采用钢纸管——环氧玻璃布复合制成，在制造时直接将环氧玻璃布卷绕在钢纸管上，故有较高机械强度，并能保证连三次顺利开断额定断流容量。

熔丝管采用逐级排气新结构，正常时上端封闭，可防止雨水浸入，在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持有较大的压力，以利熄灭小故障电流，而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时熔丝管机械破坏，有效的解决自产气电器开断大小电流的矛盾。

故本产品能可靠开断上限断流容量至下限断流容量之间任何电流。

产品同时具有拉负荷功能，在需要拉负荷的时候，用绝缘杆拉开动触头，此时，主动静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时将电弧熄灭。

AHCA/AHC5A/AHCFAAutomotive high voltage 6.3 mm x 32 mm fast-acting fuseProduct features• High voltage ceramic tube fuse • Automotive grade qualified*•Compact 3AB footprint:6.3 mm x 32 mm (¼” x 1 ¼”)• Fast-acting performance • Up to 500 Vac rating•Cartridge, axial lead, and PCB terminal mount versions available•Very high interrupting ratings to help safely protect against dangerous high fault currents •Fuse accessories (cartridge version): HVP Panel mount fuse holder (480V) HVI In-line fuse holder (600V)S-8000 Panel mount fuse block (600V) 1Axxxx (up to 600V) fuse clips*Meets Eaton’s internal AEC-Q200 test planAgency information•cURus recognition file number: E19180 Guide JDYX2 and JDYX8 (cartridge and axial lead only)Applications•On-board power conversion (Inverter, OBC, PDU) for xEVs• Stationary EV charging stations•Single phase and 3-phase UPS and VFD (Vac input for rectifier and Vdc input/battery)• Industrial control panels and UL508A panel shops •Energy storage and battery management sys-tems•High voltage power conversion (AC/DC, AC/AC, DC/DC, DC/AC)Environmental compliancePb HALOGENHF FREEBK-AHCA-V-18-RPackaging prefix Family nameOption code (V = leaded)Ampere rating Ordering part numberRoHS compliancePackaging prefix•BlankFor terminal version only: 90 pieces in plastic tray, 10 trays (900 pcs) in a carton •BK-For cartridge and axial versions only: 100 pieces in a boxOption code•-V-Axial leads with 38.1 length – copper tinnedwire with nickel plated brass over caps T erminal code•-1P-Copper with bright Nickel plating •-PCBCopper with bright Nickel plating •-PCBRCopper with bright Nickel plating •-PCBHTCopper with bright Nickel platingCartridge/axial leadAHCA-18-1PFamily name Ampere rating Terminal codePCB terminal mount2Technical Data ELX1252Effective November 2022AHCA/AHC5A/AHCFA Automotive high voltage 6.3 mm x 32 mm fast-acting fuse/electronicsElectrical characteristicsAmp rating1.0 Inminimum1.5 Inmaximum2.0 Inmaximum3.0 InmaximumAHCA- (15 A to 30 A) 4 hours 60 minutes 30 minutes 10 seconds AHCFA- (18 A to 25 A) 4 hours 60 minutes 30 minutes 10 seconds AHC5A-30NA 60 minutes 30 minutes 10 seconds AHCFA-30NA60 minutes30 minutes10 secondsProduct specificationsCurrent rating Voltage rating 3Interrupting rating @ rated voltage Typical resistance 1Typical voltage drop 2Vac Interrupting rating power factorPart number(A)(Vac)(Vdc)(A)(mΩ)(mV)AHCA-151550050020,000 6.61700.35 to 0.4AHCA-1818500-20,00051450.55 to 0.6AHCFA-181850050020,00051450.99 to 1AHCA-2020500-20,000 4.71450.55 to 0.6AHCFA-202050050020,000 4.71450.99 to 1AHCA-2525500-20,000 3.91750.55 to 0.6AHCFA-252550050020,000 3.91750.99 to 1AHC5A-3030500-20,000 3.32250.55 to 0.6AHCA-303045045010,000 2.91650.35AHCFA-303050050020,0003.32250.99 to 11. Typical resistance measured at <10% of rated current at +23 °C2. Typical voltage drop measured at +23 °C and rated current3. DC interrupting rating measured at rated voltage, time constant 1.95 to 2 msDimensions- mm/inchesDrawing not to scale Part numberDimension ABK-AHC(5)(F)A-V-XX-R 38.1 mm (REF)Cartridge and axial lead3Technical Data ELX1252Effective November 2022AHCA/AHC5A/AHCFAAutomotive high voltage 6.3 mm x 32 mm fast-acting fuse /electronics Dimensions- mm/inches (continued)Drawing not to scale PCB terminal fuseAHC(5)(F)A-XX-1PAHC(5)(F)A-XX-PCBAHC(5)(F)A-XX-PCBHTAHC(5)(F)A-XX-PCBR4Technical Data ELX1252Effective November 2022AHCA/AHC5A/AHCFA Automotive high voltage 6.3 mm x 32 mm fast-acting fuse/electronicsGeneral specificationsOperating temperature: -55 °C to +125 °C with proper correction factor appliedHumidity: MIL-STD-202, Method 103B, test condition A, Environmental chamber 85% +2% relative humidity at 85 °C +2 °C, 10% rated current for 240 hours Terminal strength: MIL-STD-202, Method 211A, Test condition A, Pull force test. The force applied to the terminal shall be 5-pound force Mechanical shock: MILSTD 202 Method 213, Condition C, 100 g, 6 ms, Half sineVibration: MIL STD 202, Method 204, 5 g’s for 20 minutes, 12 cycles each of 3 orientations. Test from 10 to 2000 Hz.Life test: MIL-STD-202, Method 108A, except Circulating air environment at +125 °C ±2 °C, apply 60% rated current for 250 hours Temperature cycling: MIL-STD-202, Method 107G, Condition B-1, -55 °C to +125 °C, 25 cycles Resistance to solder heat: MIL-STD 202 Method 210 Condition BSalt spray: MIL-STD-202, Method 101E, Test condition B. (NaCl) content of from 5±1 percent for 48 hours. ESD: According to AEC-Q200-002 or ISO/DIS 10605T emperature derating curveCurrent vs. time curveD e r a t i n g f a c t o r (%)T emperature (°C)T i m e (s e c o n d s )Current (A)5Technical Data ELX1252Effective November 2022AHCA/AHC5A/AHCFAAutomotive high voltage 6.3 mm x 32 mm fast-acting fuse /electronicsI2t vs. current curveI 2t (A 2s )Current (A)I 2t vs. time curveTime (seconds)I 2t (A 2s )EatonElectronics Division 1000 Eaton Boulevard Cleveland, OH 44122United States/electronics© 2022 EatonAll Rights Reserved Printed in USAPublication No. ELX1252 BU-ELX22116November 2022AHCA/AHC5A/AHCFA Automotive high voltage 6.3 mm x 32 mm fast-acting fuseTechnical Data ELX1252Effective November 2022Life Support Policy: Eaton does not authorize the use of any of its products for use in life support devices or systems without the express writtenapproval of an officer of the Company. Life support systems are devices which support or sustain life, and whose failure to perform, when properly used in accordance with instructions for use provided in the labeling, can be reasonably expected to result in significant injury to the user.Eaton reserves the right, without notice, to change design or construction of any products and to discontinue or limit distribution of any products. Eaton also reserves the right to change or update, without notice, any technical information contained in this bulletin.T e m p e r a t u r eTimeT T T T Wave solder profile (Axial lead and PCB terminal mount only)Reference EN 61760-1:2006Profile featureStandard SnPb solderLead (Pb) free solderPreheat • Temperature min. (T smin )100 °C 100 °C • Temperature typ. (T styp )120 °C 120 °C • Temperature max. (T smax )130 °C 130 °C • Time (T smin to T smax ) (t s )70 seconds 70 seconds D preheat to max Temperature150 °C max.150 °C max.Peak temperature (T P )*235 °C – 260 °C 250 °C – 260 °C Time at peak temperature (t p )10 seconds max5 seconds max each wave 10 seconds max5 seconds max each wave Ramp-down rate~ 2 K/s min ~3.5 K/s typ ~5 K/s max ~ 2 K/s min ~3.5 K/s typ ~5 K/s maxTime 25 °C to 25 °C4 minutes4 minutesManual solder+350 °C (4-5 seconds by soldering iron), generally manual/hand soldering is not recommended.Eaton is a registered trademark.All other trademarks are property of their respective owners.Follow us on social media to get the latest product and support information.。

RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。

二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。

三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。

产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。

熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。

产品借助安装板固定在安装架上。

熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。

在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。

当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。

而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。

熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。

五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。

XRNT1-10/40A高压限流熔断器简要说明：XRNT1-10/40A高压限流熔断器结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。

熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的详细介绍：供应优质XRNT1-10/40A, XRNT1-10/40A价格,XRNT1-10/40A高压限流熔断器厂家, XRNT1-10/40A高压限流熔断器选型, XRNT1-10/40A高压限流熔断器原理, XRNT1-10/40A高压限流熔断器型号, XRNT1-10/40A高压限流熔断器的作用。

XRNT1-10/40A高压限流熔断器工程原理XRNT1-10/40A高压限流熔断器结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。

熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的XRNT1-10/40A高压限流熔断器应用标准XRNT1-10/40A高压限流熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准。

高压限流熔断器的选择在3～66kV的电站和变电所常用的高压熔断器有两大类：一类高压熔断器是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN1、RN3、RN5、XRNM1、XRNT1、XRNT2、XRNT3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。

另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显。

《RN4-20 高压限流熔断器技术规范》学校：广西科技师范学院学院：机械与电气工程学院班级：电气自动化***班姓名：甘**学号：1629*****任课教师：陈**目录《RN4-20 高压限流熔断器技术规范》 (1)一、概述 (3)二、技术参数 (3)三、操作以及用途 (4)1、检验操作项目及要求 (4)2、高压限流熔断器使用条件 (5)3、发电厂电气运行中的用途 (5)四、企业生产信息以及达到的技术要求 (6)一、概述高压熔断器的型号字母含义：Ｒ：表示熔，代表熔断器；Ｗ：表示户外，代表意义是熔断器为户外安装；Ｎ：表示户内，代表意义是熔断器为户内安装。

字母后面的数字：代表设计序号；“—”线后面的数字：代表熔断器的额定电压。

例如，RN4-20高压熔断器就是额定电压2KV户内高压限流熔断器，用于电压互感器的短路保护，其断流容量为10002MVA。

在短路时以限制线路电流到最小值的方式进行瞬时开断，1分钟内熔断电流应在0.6~1.8A范围内。

二、技术参数三、操作以及用途1、检验操作项目及要求检验前应填写好“高压熔断器检验记录”中的合同号、产品名称、产品型号、出厂编号，必要时需该项目车间负责人在旁。

1)外观检查A.开箱检查B.检验包装箱应完好无损无损坏，丢失，变形现象；C.包装箱内应附有产品合格证，装箱单和安全使用数明书；D.包装箱内物品的名称，数量，型号应与包装箱一致；E.是否有按用户要求提供的熔管，触头，熔丝等备品，随同产品发运。

2)外壳检查A.检查产品表面磨砂均匀，无污点、无裂纹、无变形；B.检查产品铭牌是否完好；C.检查产品铭牌上的制造厂铭牌及厂称，产品型号名称，额定电压（kV），额定电流（A）,额定短路开断电流（kA），额定合分负荷电流（A）（仅对负荷熔断器），制造日期及出厂编号是否符合合同要求.D.检查熔断器接触弹簧弹性是否良好。

E.熔管转动轴制造是否灵活，熔管角度是否达到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
