第1章WCDMA系统概述1.1 移动通信的发展现代的移动通信发展至今，主要走过了两代，而第三代现在正处于预商用阶段，不少厂家已经在欧洲、亚洲进行实验网的商用试运行。
第一阶段是模拟蜂窝移动通信网。
时间是上世纪七十年代中期至八十年代中期。
这一阶段相对于以前的移动通信系统，最重要的突破是贝尔实验室在七十年代提出的蜂窝网的概念。
蜂窝网，即小区制，由于实现了频率复用，大大提高了系统容量。
第一代移动通信系统的典型代表是美国的AMPS系统和后来的改进型系统TACS，以及NMT和NTT等。
AMPS（先进的移动电话系统）使用模拟蜂窝传输的800MHz频带，在北美、南美和部分环太平洋国家广泛使用；TACS（总接入通信系统）使用900MHz频带，分ETACS（欧洲）和NTACS（日本）两种版本，英国、日本和部分亚洲国家广泛使用此标准。
第一代移动通信系统的主要特点是采用频分复用，语音信号为模拟调制，每隔30KHz/25KHz一个模拟用户信道。
其主要弊端有：(1) 频谱利用率低(2) 业务种类有限(3) 无高速数据业务(4) 保密性差，易被窃听和盗号(5) 设备成本高(6) 体积大，重量大为了解决模拟系统中存在的这些根本性技术缺陷，数字移动通信技术应运而生，这就是以GSM和IS-95为代表的第二代移动通信系统，时间是从八十年代中期开始。
第二代数字蜂窝移动通信系统的典型代表是美国的DAMPS系统、IS-95和欧洲的GSM系统。
GSM（全球移动通信系统）发源于欧洲，它是作为全球数字蜂窝通信的TDMA标准而设计的，支持64Kbps的数据速率，可与ISDN互连。
GSM使用900MHz频带，使用1800MHz频带的称为DCS1800。
GSM采用FDD双工方式和TDMA多址方式，每载频支持8个信道，信号带宽200KHz。
DAMPS （先进的数字移动电话系统）也称IS-54（北美数字蜂窝），使用800MHz频带，是两种北美数字蜂窝标准中推出较早的一种，指定使用TDMA多址方式。

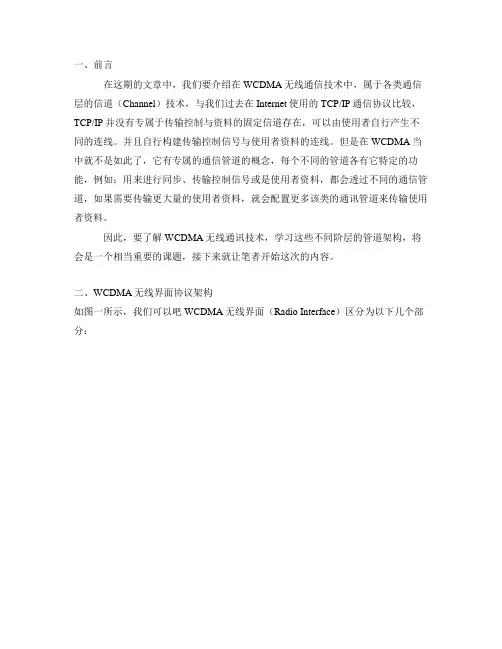

一、前言在这期的文章中，我们要介绍在WCDMA无线通信技术中，属于各类通信层的信道（Channel）技术，与我们过去在Internet使用的TCP/IP通信协议比较，TCP/IP并没有专属于传输控制与资料的固定信道存在，可以由使用者自行产生不同的连线。
并且自行构建传输控制信号与使用者资料的连线。
但是在WCDMA当中就不是如此了，它有专属的通信管道的概念，每个不同的管道各有它特定的功能，例如：用来进行同步、传输控制信号或是使用者资料，都会透过不同的通信管道，如果需要传输更大量的使用者资料，就会配置更多该类的通讯管道来传输使用者资料。
因此，要了解WCDMA无线通讯技术，学习这些不同阶层的管道架构，将会是一个相当重要的课题，接下来就让笔者开始这次的内容。
二、WCDMA无线界面协议架构如图一所示，我们可以吧WCDMA无线界面（Radio Interface）区分为以下几个部分：图一，WCDMA无线界面架构由下而上首先就是属于Layer 1的物理层（PHY，Physical Layer），这部分提供了属于物理层的通道（Channel）架构与相关技术，例如，物理层的同步机制与碰撞检测。
在来就是属于Layer 2的MAC（Media Access Control）、RLC （Radio Link Control）、PDCP（Packet Data Control Protocol）与BMC（Broadcast and Multicast Control），这部分的通讯协议提供各式网络通信机制，例如：MAC 提供了QoS服务，RLC提供了单双向的封包进出介面，PDCP提供了使用者用来传送TCP/IP封包机制与封包表头压缩的功能，BMC则可供基地台用来广播传送给大量使用者的资讯。
最后一层就是属于Layer 3的RRC（Radio Resource Control）。
PDCP、BMC与RRC层的服务要透过RLC层所提供的Logical Channel 来传送与接收资料，而RLC层则须把这些Logical Channel整合为MAC层所提供的Transport Channel，MAC层则在透过底层的硬件所提供的Physical Channel来把资料传送出去。
WCDMA系统的特点、原理及关键技术2.1 WCDMA系统的特点WCDMA是宽带码分多址（Wide Code Division Multiple Access）的英文缩写，是在扩频通信技术上发展起来的种新型的无线通信技术。
WCDMA无线系统主要具有以下几个优点:(1)频点更宽WCDMA采用了5 MHz的频点带宽，是cdma2000频点带宽的4倍，因此可以采用高达3.84 Mcps的码率，是cdma2000码率1.228 8 Mcps的3倍以上。
这样WCDMA就可以提供数倍于cdma2000的上、下行业务速率，这对提高数据业务的用户体验非常有帮助。
(2)复用更充分复用更充分来源于以下两个方面的要求：其一WCDMA是3G技术，因此需要支持多媒体业务，业务种类自然很多。
例如，常用的业务就有语音业务（CS12.2）、视频电话业务（CS64）、分组数据业务（PS64/PS128）和高速分组数据业务（HSPA）等。
另外，每个用户还可以同时进行多项业务，例如，语音业务与数据业务的组合，需要支持并发的业务。
其二是由"频点更宽"带来的。
由于WCDMA频点带宽很大，充分利用这些带宽就很关键，需要尽量减少浪费。
(3)话音质量高WCDMA系统采用了AMR语音编码技术，有八种语音编码速率(12.2kbps-4.75kbps)，可以根据小区负荷自适应调节编码速率。
有很好的背景噪声抑制功能。
WCDMA系统使用RAKE分集接收技术以克服衰落、提高话音质量，使用软切换技术更可以有效地减少掉话。
(4)采用软切换WCDMA系统和CDMA2000系统采用了软切换技术，而TD-SCDMA系统则采用了接力切换技术，这些切换技术可以更有效地降低掉话率，提高系统容量，改善话音质量。
(5)保密性能好因为采用码分多址技术，其复杂的编译码及调制解调技术确保系统具有良好的保密性能。
2.2 WCDMA原理及关键技术2.2.1 WCDMA网络结构UTRAN包含一个或几个无线网络子系统（RNS, Radio Network Sub-system）。
