华为、H3C和锐捷：⼀起学习链路聚合怎么配置？华为1）创建eth-trunk接⼝，并配置允许通过的VLAN。
#配置Stack。
system-viewsysname stackinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit#配置PE。
system-viewsysname PEinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit2）加⼊eth-trunk的成员接⼝。
#配置Stack。
interface gigabitethernet 1/0/4eth-trunk 10quitinterface gigabitethernet 2/0/4eth-trunk 10quit#配置PE。
interface gigabitethernet 1/0/1eth-trunk 10quitinterface gigabitethernet 1/0/2eth-trunk 10quit3）在堆叠设备上开启eth-trunk接⼝流量本地优先转发功能。
local-preference enableinterface eth-trunk 10local-preference enablequit4）配置⼆层转发功能。
#配置Stack。
vlan batch 2 3interface gigabitethernet 1/0/3port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 2/0/3port link-type trunkport trunk allow-pass vlan 3quit#配置Switch1。
system-viewsysname switch1vlan 2quitinterface gigabitethernet 0/0/1port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 0/0/2port link-type trunkport trunk allow-pass vlan 2quit#配置Switch2。

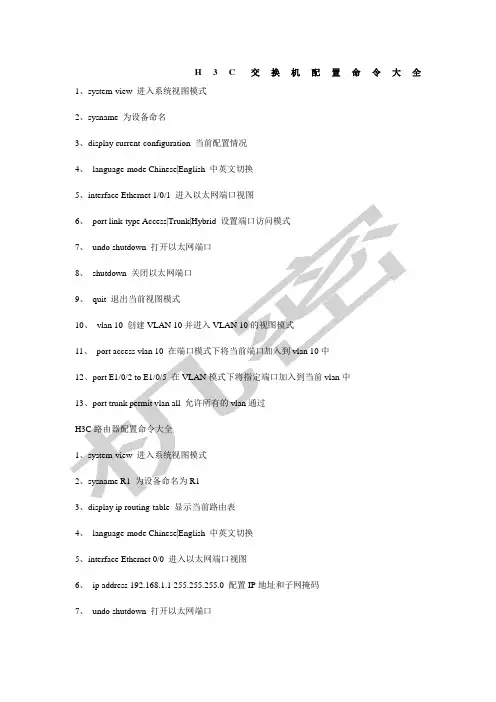

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器配置命令大全1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C交换机的端口配置一、端口常用配置1. 实验原理1.1 交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新。
为了兼容不同的网络标准，端口技术变的尤为重要。
端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题。
以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。
他们分别有不同的端口速度和工作视图。
1.2 端口速率自协商标准以太网其端口速率为固定10M。
快速以太网支持的端口速率有10M、100M和自适应三种方式。
千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。
以太网交换机支持端口速率的手工配置和自适应。
缺省情况下，所有端口都是自适应工作方式，通过相互交换自协商报文进行匹配。
其匹配的结果如下表。
口速率一致。
其修改端口速率的配置命令为：[H3C-Ethern et0/1] speed{10|100|1000|auto}如果两端都以固定速率工作，而工作速率不一致时，很容易出现通信故障，这种现象应该尽量避免。
1.3 端口工作视图交换机端口有半双工和全双工两种端口视图。
目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。
修改工作视图的配置命令为：[H3C-Ethern et0/1] duplex {auto|full|half}1.4 端口的接口类型目前以太网接口有MDI和MDIX两种类型。
MDI称为介质相关接口，MDIX称为介质非相关接口。
我们常见的以太网交换机所提供的端口都属于M D IX接口，而路由器和P C提供的都属于MDI接口。
(1)H3C S3600 , S5600, 5500-SI , 3610, 5510 系列交换机端口汇聚手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果路由器设置。
1. 建立汇聚组[SwitchA]link-aggregation group 1 mode manual2. 进入端口E1/0/1[SwitchA]interface Ethernet1/0/13. 参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4. 参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005. 将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2 和E1/0/3 的配置与端口E1/0/1 的配置一致7．SwitchB 与SwitchA 的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP 报文，负荷分担基于源IP 和目的IP ，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1 至Ethernet1/0/3 加入汇聚组1 [SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1动态汇聚的配置：1. 开启以太网端口Ethernet1/0/1 至Ethernet1/0/3 的LACP协议<SwitchA> system-view[SwitchA] in terface Ethernet1/0/1[SwitchA-Ethernet1/0/1] lacp en able[SwitchA-Ethernet1/0/1] in terface Ether net1/0/2[SwitchA-Ethernet1/0/2] lacp en able[SwitchA-Ethernet1/0/2] in terface Ether net1/0/3[SwitchA-Ethernet1/0/3] lacp en able2. 补充说明：只有端口的基本配置、速率、双工等参数一致时，上述端口在开启LACP协议之后，才能汇聚到同一个动态汇聚组内，实现端口的负载分担。
H3C交换机配置命令大全1、system-view进入系统视图模式2、sysname为设备命名3、displaycurrent-configuration当前配置情况4、language-modeChinese|English中英文切换5、interfaceEthernet1/0/1进入以太网端口视图6、portlink-typeAccess|Trunk|Hybrid设置端口访问模式7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan10创建VLAN10并进入VLAN10的视图模式11、portaccessvlan10在端口模式下将当前端口加入到vlan10中12、portE1/0/2toE1/0/5在VLAN模式下将指定端口加入到当前vlan中13、porttrunkpermitvlanall允许所有的vlan通过H3C路由器1、system-view进入系统视图模式2、sysnameR1为设备命名为R13、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图6、ipaddress配置IP地址和子网掩码7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、iproute-staticdescriptionTo.R2配置静态路由11、iproute-static0.0.0.0descriptionTo.R2配置默认的路由H3CS3100SwitchH3CS3600SwitchH3CMSR20-20Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-modeChinese|English中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>resetsave；<H3C>reboot；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
For personal use only in study and research;1．恢复到出厂设置－>2.连接Trunk端口，设置Vlan1（管理Vlan）的IP地址，确保交换机互联互通－>3.开启所有交换机的Telnet服务－>4.从下至上依次配置Vlan，在三层交换机上配置Vlan接口地址（本Vlan的网关）－>5.在三层交换机上配置服务器Vlan－>6.在三层交换机上配置到汇聚层交换机的端口。
---------------------------------------------------------------------------------------一、初始化Reset save //删除保存配置Reboot //重启二、交换机之间实现互联互通登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1Ip address 192.168.1.4 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.2 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.1 24Quitsave在３１００上输入：Ping 192.168.1.1Ping 192.168.1.2同理在５１００上也输入：Ping 192.168.1.1Ping 192.168.1.4同理在５６００上也输入：Ping 192.168.1.2Ping 192.168.1.4至此，交换机之间的管理vlan 就可以互相通信。
三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别QuitSave在５１００或５６００上，即可用telnet 192.168.1.4配置3100交换机。
H3C交换机配置链路聚合H3C交换机配置链路聚合如何?要如何弄H3C交换机配置链路聚合.下面是店铺收集整理的H3C交换机配置链路聚合，希望对大家有帮助~~H3C交换机配置链路聚合创建聚合组1(根据具体情况选择下面两种方式之一)。
l采用静态聚合模式：创建二层聚合接口1system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quitl采用动态聚合模式：创建二层聚合接口，并配置动态聚合模式system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] link-aggregation mode dynamic# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。
[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/3] quit# 配置二层聚合接口1所属VLAN，并将该配置批量下发到各成员端口上。
H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图3、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 Switch192.168.1.1 248、设备命名规则：地名-设备名-系列号例：PingGu-R-S3600H3C华为交换机端口绑定基本配置2008-01-22 13:401，端口MACa)AM命令使用特殊的AM User-bind命令，来完成MAC地址与端口之间的绑定。
例如：[SwitchA]am user-bind mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：由于使用了端口参数，则会以端口为参照物，即此时端口E0/1只允许PC1上网，而使用其他未绑定的MAC地址的PC机则无法上网。
H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。
一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。
2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。
Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。
交换机端口汇聚的配置一、实验目的通过对交换机端口汇聚的配置，了解交换机端口的一些基本配置信息，并掌握相关的重要命令，利用交换机Console口命令对交换机进行配置，明白端口汇聚的作用。
二、实验内容1、修改交换机主机名2、修改交换机端口地址与属性3、配置交换机端口的静态MAC 地址表4、实现交换机的端口汇聚三、网络实验图PC机四、实验步骤（1）、按拓扑图连线连线：按拓扑图将Switch1的E1/0/1与Switch2的E0/1相连，Switch1的E1/0/2与Switch2的E0/2相连，PC机COM口与Switch1的Console口相连，网线与E0/24相连。
（2）、设置Switch1的E1/0/1和E1/0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch1[switch1]interface ethernet 1/0/1[switch1-Ethernet0/1]speed 100[switch1-Ethernet0/1]duplex full[switch1-Ethernet0/1]int e1/0/2[switch1-Ethernet0/2]speed 100[switch1-Ethernet0/2]duplex full[switch1-Ethernet0/2]quit（3）、设置Switch2的E0/1和E0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch2[switch2]interface ethernet 0/1[switch2-Ethernet0/1]speed 100[switch2-Ethernet0/1]duplex full[switch2-Ethernet0/1]int e0/2[switch2-Ethernet0/2]speed 100[switch2-Ethernet0/2]duplex full[switch2-Ethernet0/2]quit（4）、汇聚交换机的E0/1和E0/2端口交换机Switch1上端口汇聚[switch1-Ethernet1/0/2]quit[switch1]link-aggregation group 1 mode static[switch1]interface e1/0/1[switch1-Ethernet1/0/1]port link-aggregationgroup 1[switch1-Ethernet1/0/1]interface e1/0/2[switch1-Ethernet1/0/2]port link-aggregationgroup 1交换机Switch2上端口汇聚[switch2]link-aggregation e0/1 to e0/2 both（5）、配置交换机1的VLAN1地址[switch1]int vlan-interface 1[switch1-Vlan-interface1]%Apr 2 00:01:27:508 2000 switch1 L2INF/5/VLANIFLINK STATUS CHANGE:- 1 - Vlan-interface1: is UP[switch1-Vlan-interface1]ip address192.168.1.1 255.255.255.0[switch1-Vlan-interface1]%Apr 2 00:01:41:967 2000 switch1IFNET/5/UPDOWN:- 1 -Line protocol on the interface Vlan-interface1 is UP[switch1-Vlan-interface1]quit[switch1]disp int vlan 1Vlan-interface1 current state :UP Line protocol current state :UP IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938b Internet Address is 19Description : HUAWEI, Quidway Series,Vlan-interface1 Interface The Maximum Transmit Unit is 1500（6）、配置交换机2的VLAN1地址[switch2]interface vlan-interface 1[switch2-Vlan-interface1]ip address192.168.1.2 255.255.0[switch2-Vlan-interface1]quit[switch2]disp interface vlan 1Vlan-interface1 current state :UPDLine protocol current state :UP[switch2-Ethernet1/0/2]IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938bNGE:- 1-8:01:04 2000 switch2 ARP/4/DUPIFIP:Duplicateaddress 192.168.1.2 on VLInternet Address is 192.168.1.2/24 Primary227634, ifAdminStatus is 1, ifOperStatuN1,Description : HUAWEI, Quidway Series,Vlan-interface1 Interface-Vlan-interfas is 2%Apr 1 23:57:54:1000 2000 switch2The Maximum Transmit Unit is 1500（7）、测试汇聚结果[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_Cto break Reply from 192.168.1.2: bytes=56 Sequence=1ttl=254 time=27 ms Reply from 192.168.1.2: bytes=56 Sequence=2ttl=254 time=7 ms Reply from 192.168.1.2: bytes=56 Sequence=3ttl=254 time=7 msReply from 192.168.1.2: bytes=56 Sequence=4ttl=254 time=20 ms Reply from 192.168.1.2: bytes=56 Sequence=5ttl=254 time=14 ms--- 192.168.1.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received0.00% packet lossround-trip min/avg/max = 7/15/27 ms（8）、验证端口汇聚[switch1]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/1 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/1 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 2 mac address(es) found --- [switch1]int e1/0/1[switch1-Ethernet1/0/1]shutdown[switch1-Ethernet1/0/1]#Apr 2 00:07:49:321 2000 switch1 L2INF/2/PORTLINK STATUS CHANGE:- 1 - Trap 1.3.6.1.6.3.1.1.5.3: portIndex is 4227626, ifAdminStatus is 2, ifOperStatu s is 2#Apr 2 00:07:49:514 2000 switch1LAGG/2/AggPortInactive:- 1 -Trap 1.3.6.1.4.1.2 011.5.25.25.2.2: TrapIndex 31465473 AggregationGroup 1: port member Ethernet1/0 /1 is INACTIVE!#Apr 2 00:07:49:731 2000 switch1LAGG/2/AggPortRecoverActive:- 1 -Trap 1.3.6.1.4.1.2011.5.25.25.2.2: TrapIndex 31465474A t1/0/2 is now ACTIVE!%Apr 2 00:07:49:947 2000 switch1 L2INF/5/PORTLINK STATUS CHANGE:- 1 -Ethernet1/0/1: is DOWN[switch1-Ethernet1/0/1]quit[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_C to breakReply from 192.168.1.2: bytes=56 Sequence=1 ttl=254 time=9 msReply from 192.168.1.2: bytes=56 Sequence=2 ttl=254 time=13 msReply from 192.168.1.2: bytes=56 Sequence=3 ttl=254 time=19 msReply from 192.168.1.2: bytes=56 Sequence=4 ttl=254 time=8 msReply from 192.168.1.2: bytes=56 Sequence=5 ttl=254 time=10 ms--- 192.168.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 8/11/19 ms[switch1]disp mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/2 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/2 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 3 mac address(es) found ---五、实验小结由显示的MAC地址看出，此时MAC地址000f-e21a-ec6f、0016-ec0b-d89b都在E0/2端口所连接的网段上。
1，端口+MACa)AM命令使用特殊的AM User-bind命令，来完成MAC地址与端口之间的绑定。
例如：[SwitchA]am user-bind mac-address 00e0-fc22-f8d3 interface Ethernet0/1配置说明：由于使用了端口参数，则会以端口为参照物，即此时端口E0/1只允许PC1上网，而使用其他未绑定的MAC地址的PC机则无法上网。
但是PC1使用该MAC地址可以在其他端口上网。
b)mac-address命令使用mac-address static命令，来完成MAC地址与端口之间的绑定。
例如：[SwitchA]mac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1 [SwitchA]mac-address max-mac-count 0配置说明：由于使用了端口学习功能，故静态绑定mac后，需再设置该端口mac学习数为0，使其他PC接入此端口后其mac地址无法被学习。
2，IP+MACa)AM命令使用特殊的AM User-bind命令，来完成IP地址与MAC地址之间的绑定。
例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3 配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定，即与绑定的IP地址或者MAC地址不同的PC机，在任何端口都无法上网。
支持型号：S3026E/EF/C/G/T、S3026C-PWR、E026/E026T、S3050C、E050、S3526E/C/EF、S5012T/G、S5024Gb)arp命令使用特殊的arp static命令，来完成IP地址与MAC地址之间的绑定。
例如：[SwitchA]arp static 10.1.1.2 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定。
h3c交换机的端口模式配置一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。
Access 类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。
而hybrid和trunk的不同之处在于hybrid 端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。
设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。
如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。
缺省情况下，端口为access端口。
Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。
Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。
Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。
如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。
Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。
H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 翻开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创立VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口参加到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口参加到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 翻开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static .0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机去除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C/HuaWei/3Com交换机端口汇聚配置指南目录第1章端口汇聚配置... 1-11.1 端口汇聚简介.. 1-11.1.1 端口汇聚概述.. 1-11.1.2 LACP协议简介.. 1-11.1.3 操作Key. 1-21.1.4 手工汇聚.. 1-21.1.5 静态LACP汇聚.. 1-31.1.6 动态LACP汇聚.. 1-41.1.7 端口汇聚组的类型.. 1-51.2 配置端口汇聚.. 1-61.2.1 配置手工汇聚组.. 1-61.2.2 配置静态LACP汇聚组.. 1-71.2.3 配置动态LACP汇聚组.. 1-81.3 端口汇聚配置显示与维护.. 1-91.4 以太网端口汇聚配置举例.. 1-9第1章端口汇聚配置1.1 端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个物理以太网端口汇聚在一起形成一个逻辑上的汇聚组，使用汇聚服务的上层实体把同一汇聚组内的多条物理链路视为一条逻辑链路。
端口汇聚可以实现出/入负荷在汇聚组中各个成员端口之间分担，以增加带宽。
同时，同一汇聚组的各个成员端口之间彼此动态备份，提高了连接可靠性。
按照汇聚方式的不同，端口汇聚可以分为手工汇聚、静态LACP汇聚和动态LACP汇聚。
按照汇聚组类型的不同，端口汇聚组可以分为负载分担汇聚组和非负载分担汇聚组。
同一个汇聚组中端口的基本配置必须保持一致，基本配置主要包括STP、QoS、VLAN、端口属性等相关配置。
l STP配置包括：端口的STP使能/关闭、与端口相连的链路属性（如点对点或非点对点）、STP优先级、STP开销、STP标准报文格式、报文发送速率限制、是否环路保护、是否根保护、是否为边缘端口等。
l QoS配置包括：流量限速、优先级标记、缺省的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。
l VLAN配置包括：端口上允许通过的VLAN、端口缺省VLAN ID。
l 端口属性配置包括：端口的速率、双工模式、链路类型（即Trunk、Hybrid、Access类型）。
交换机的端口加入vlan有三种方式，分别是access、trunk和hybrid。
1、access端口只能加入一个vlan，一般用来连接交换机和pc，也可以连接交换机和交换机。
2、trunk端口可以加入多个vlan，就是说可以允许多个vlan的报文通过。
trunk 端口有一个默认vlan，如果收到的报文没有vlan ID，就把这个报文当做默认vlan的报文处理。
trunk口一般用于连接两台交换机，这样可以只用一条trunk 连接实现多个vlan的扩展（因为trunk允许多个vlan的数据通过，如果用access 口，那么一个vlan就要一条连接，多个vlan要多个连接，而交换机的接口是有限的）。
对于trunk口发送出去的报文，只有默认vlan的报文不带vlan ID，其它vlan的报文都要带vlan ID（要不然，对端的交换机不知道该报文属于哪个vlan，无法处理，也就不能实现vlan跨交换机扩展了）。
简而言之，trunk 端口的设计目的就是通过一条连接实现多个vlan的跨交换机扩展。
3、trunk端口是hybrid端口的特例，就是说hybrid端口可以实现比trunk端口更多的功能。
hybrid端口可以加入多个vlan，并可以设置该vlan的报文通过该端口发送是是否带vlan ID（trunk端口不能设置，只有默认vlan的报文不带vlan ID进行发送）。
通过下面的两个例子（转载的），大家应该可以看出hybrid 端口的设计目的。
例一：『配置环境参数』1. PC1、PC2和PC3分别连接到二层交换机SwitchA的端口E0/1 、E0/2和 E0/3，端口分属于VLAN10、20和30，服务器连接到端口G2/1，属于VLAN100。
2. PC1的IP地址为10.1.1.1/24，PC2的IP地址为10.1.1.2/24，PC3的IP地址为10.1.1.3/24，服务器的IP地址为10.1.1.254/24。
H3C/HuaWei/3Com交换机端口汇聚配置指南目录第1章端口汇聚配置... 1-11.1 端口汇聚简介.. 1-11.1.1 端口汇聚概述.. 1-11.1.2 LACP协议简介.. 1-11.1.3 操作Key. 1-21.1.4 手工汇聚.. 1-21.1.5 静态LACP汇聚.. 1-31.1.6 动态LACP汇聚.. 1-41.1.7 端口汇聚组的类型.. 1-51.2 配置端口汇聚.. 1-61.2.1 配置手工汇聚组.. 1-61.2.2 配置静态LACP汇聚组.. 1-71.2.3 配置动态LACP汇聚组.. 1-81.3 端口汇聚配置显示与维护.. 1-91.4 以太网端口汇聚配置举例.. 1-9第1章端口汇聚配置1.1 端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个物理以太网端口汇聚在一起形成一个逻辑上的汇聚组，使用汇聚服务的上层实体把同一汇聚组内的多条物理链路视为一条逻辑链路。
端口汇聚可以实现出/入负荷在汇聚组中各个成员端口之间分担，以增加带宽。
同时，同一汇聚组的各个成员端口之间彼此动态备份，提高了连接可靠性。
按照汇聚方式的不同，端口汇聚可以分为手工汇聚、静态LACP汇聚和动态LACP汇聚。
按照汇聚组类型的不同，端口汇聚组可以分为负载分担汇聚组和非负载分担汇聚组。
同一个汇聚组中端口的基本配置必须保持一致，基本配置主要包括STP、QoS、VLAN、端口属性等相关配置。
l STP配置包括：端口的STP使能/关闭、与端口相连的链路属性（如点对点或非点对点）、STP优先级、STP开销、STP标准报文格式、报文发送速率限制、是否环路保护、是否根保护、是否为边缘端口等。
l QoS配置包括：流量限速、优先级标记、缺省的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。
l VLAN配置包括：端口上允许通过的VLAN、端口缺省VLAN ID。
l 端口属性配置包括：端口的速率、双工模式、链路类型（即Trunk、Hybrid、Access类型）。
1.1.2 LACP协议简介基于IEEE802.3ad标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。
LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互信息。
使能某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。
对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。
1.1.3 操作Key操作Key是在端口汇聚时，系统根据端口的配置（即速率、双工、基本配置、管理Key）生成的一个配置组合。
l 对于手工汇聚组和静态汇聚组，Selected的端口有相同的操作Key。
l 静态汇聚端口在使能LACP后，端口的管理Key与汇聚组ID相同。
l 动态汇聚端口在使能LACP协议后，其管理Key缺省为零。
l 对于动态汇聚组，同组成员一定有相同的操作Key。
1.1.4 手工汇聚1. 手工汇聚概述手工汇聚由用户手工配置，不允许系统自动添加或删除汇聚组中的端口。
汇聚组中必须至少包含一个端口。
当汇聚组只有一个端口时，只能通过删除汇聚组的方式将该端口从汇聚组中删除。
手工汇聚端口的LACP协议为关闭状态，禁止用户使能手工汇聚端口的LACP协议。
2. 手工汇聚组中的端口状态在手工汇聚组中，端口可能处于两种状态：Selected或Unselected。
只有处于Selected 状态的端口可以转发用户报文。
处于Selected状态且端口号最小的端口为汇聚组的主端口，其他处于Selected状态的端口为汇聚组的成员端口。
由于设备所能支持的汇聚组中的最大端口数有限制，如果处于Selected状态的端口数超过设备所能支持的汇聚组中的最大端口数，系统将按照端口号从小到大的顺序选择一些端口为Selected端口，其他则为Unselected端口。
系统具体将按照以下原则设置端口处于Selected或者Unselected状态：l 当汇聚组内有处于up状态的端口时，系统按照端口全双工/高速率、全双工/低速率、半双工/高速率、半双工/低速率的优先次序，选择优先次序最高的端口作为该组的主端口。
只有与主端口的速率、双工属性和链路状态一致的端口才允许成为Selected 状态，其他端口均处于Unselected状态。
l 端口因存在硬件限制而无法与主端口汇聚的端口将处于Unselected状态。
3. 手工汇聚对端口配置的要求一般情况下，手工汇聚对汇聚前端口（包括初始时处于DOWN状态的端口）的速率和双工模式不作限制；汇聚后，处于Selected状态且端口号最小的端口为汇聚组的主端口，其他处于Selected状态的端口为汇聚组的成员端口。
& 说明：对于一个汇聚组：l 当组内某个端口的速率或双工模式发生改变时，该端口可能出现丢包的情况；l 当某个端口的速率降低时，对于手工或静态LACP汇聚组，该端口将转变为Unselected状态，对于动态LACP汇聚组，该端口将出现解汇聚。
1.1.5 静态LACP汇聚1. 静态LACP汇聚概述静态LACP汇聚由用户手工配置，不允许系统自动添加或删除汇聚组中的端口。
汇聚组中必须至少包含一个端口。
当汇聚组只有一个端口时，只能通过删除汇聚组的方式将该端口从汇聚组中删除。
静态汇聚端口的LACP协议为使能状态，当一个静态汇聚组被删除时，其处于up状态的成员端口将形成一个或多个动态LACP汇聚，并保持LACP使能。
禁止用户关闭静态汇聚端口的LACP协议。
2. 静态汇聚组中的端口状态在静态汇聚组中，端口可能处于两种状态：Selected和Unselected。
l Selected端口和处于up状态的Unselected端口都能收发LACP协议报文。
l 只有Selected端口能够收发用户业务报文，Unselected端口不能收发用户业务报文。
系统具体将按照以下原则设置端口处于Selected或者Unselected状态：l 系统按照端口全双工/高速率、全双工/低速率、半双工/高速率、半双工/低速率的优先次序，选择优先次序最高的端口为主端口，与主端口配置一致且处于up状态的端口都能处于Selected状态。
l 与主端口所连接的对端设备不同，或者连接的是同一个对端设备但端口在不同的汇聚组内的端口将处于Unselected状态。
l 端口因存在硬件限制而无法与主端口汇聚的端口将处于Unselected状态。
l 与主端口的基本配置不同的端口将处于Unselected状态。
由于设备所能支持的汇聚组中的Selected端口数有限制，如果当前的成员端口数超过了设备所能支持的最大Selected端口数，系统将按照端口号从小到大的顺序选择一些端口为Selected端口，其他则为Unselected端口。
1.1.6 动态LACP汇聚1. 动态LACP汇聚概述动态LACP汇聚是一种系统自动创建或删除的汇聚，动态汇聚组内端口的添加和删除是协议自动完成的。
只有速率和双工属性相同、连接到同一个设备、有相同基本配置的端口才能被动态汇聚在一起。
即使只有一个端口也可以创建动态汇聚，此时为单端口汇聚。
动态汇聚中，端口的LACP协议处于使能状态。
2. 动态汇聚组中的端口状态在动态汇聚组中，端口可能处于两种状态：Selected或Unselected。
Selected端口和Unselected端口都能收发LACP报文，但Unselected端口不能转发用户报文。
& 说明：在一个汇聚组中，处于Selected状态且端口号最小的端口为汇聚组的主端口，其他处于Selected状态的端口为汇聚组的成员端口。
由于设备所能支持的汇聚组中的最大端口数有限制，如果当前的成员端口数量超过了最大端口数的限制，则本端系统和对端系统会进行协商，根据设备ID优的一端的端口ID的大小，来决定端口的状态。
具体协商步骤如下：(1) 比较设备ID（系统优先级+系统MAC地址）。
先比较系统优先级，如果相同再比较系统MAC地址。
设备ID小的一端被认为优。
(2) 比较端口ID（端口优先级+端口号）。
对于设备ID优的一端的各个端口，首先比较端口优先级，如果优先级相同再比较端口号。
端口ID小的端口为Selected端口，剩余端口为Unselected端口。
3. 配置系统优先级LACP在确定动态汇聚组成员的Selected和Unselected状态时，将根据两端系统中设备ID 优的一端的端口ID的优先级来确定。
其中，设备ID由两字节的系统优先级和6字节的系统MAC构成，即设备ID=系统优先级+系统MAC地址。
比较两端系统的设备ID 时，先比较系统优先级，如果相同则再比较系统MAC地址，设备ID 小的一端被认为较优。
& 说明：改变系统优先级可能改变汇聚双方之间的优先级关系，从而有可能会影响到动态汇聚组成员的Selected和Unselected状态。
4. 配置端口优先级LACP在确定动态汇聚组成员的Selected和Unselected状态时，先比较设备ID，再根据设备ID优的一端的端口ID的优劣来确定。
当汇聚组内成员数超过了设备支持的每组Selected 的端口数时，需要根据端口ID来确定汇聚组成员的Selected和Unselected状态。
端口ID 优的端口将被选择为Selected状态，端口ID劣的端口被选择为Unselected状态。
端口ID由2字节的端口优先级和2字节的端口号构成，即端口ID=端口优先级+端口号，比较端口ID时，先比较端口优先级，如果端口优先级相同则再比较端口号。
1.1.7 端口汇聚组的类型按照汇聚组类型的不同，端口汇聚组可以分为负载分担汇聚组和非负载分担汇聚组。
在进行负载分担时，对于IP报文，系统将根据源IP地址和目的IP地址进行负载分担；对于非IP报文，则根据源MAC地址和目的MAC地址进行负载分担。
一般情况下，系统中的负载分担汇聚的资源数量有限，因此需要在不同类型的汇聚组之间进行汇聚资源的合理分配。
系统将始终为优先级高的汇聚组分配硬件汇聚资源，当汇聚资源分配完后，所创建的汇聚将为非负载分担汇聚。
负载分担汇聚资源的优先级顺序如下：l 包含需要硬件汇聚资源的特殊端口的汇聚组（如10GE端口）l 手工或静态汇聚组l 汇聚组获得汇聚资源后可能达到的速率最高的汇聚组l 当汇聚组获得汇聚资源后可能达到的速率相等时，主端口号最小的汇聚组当有优先级更高的汇聚组出现时，优先级低的汇聚组应释放其硬件资源。
